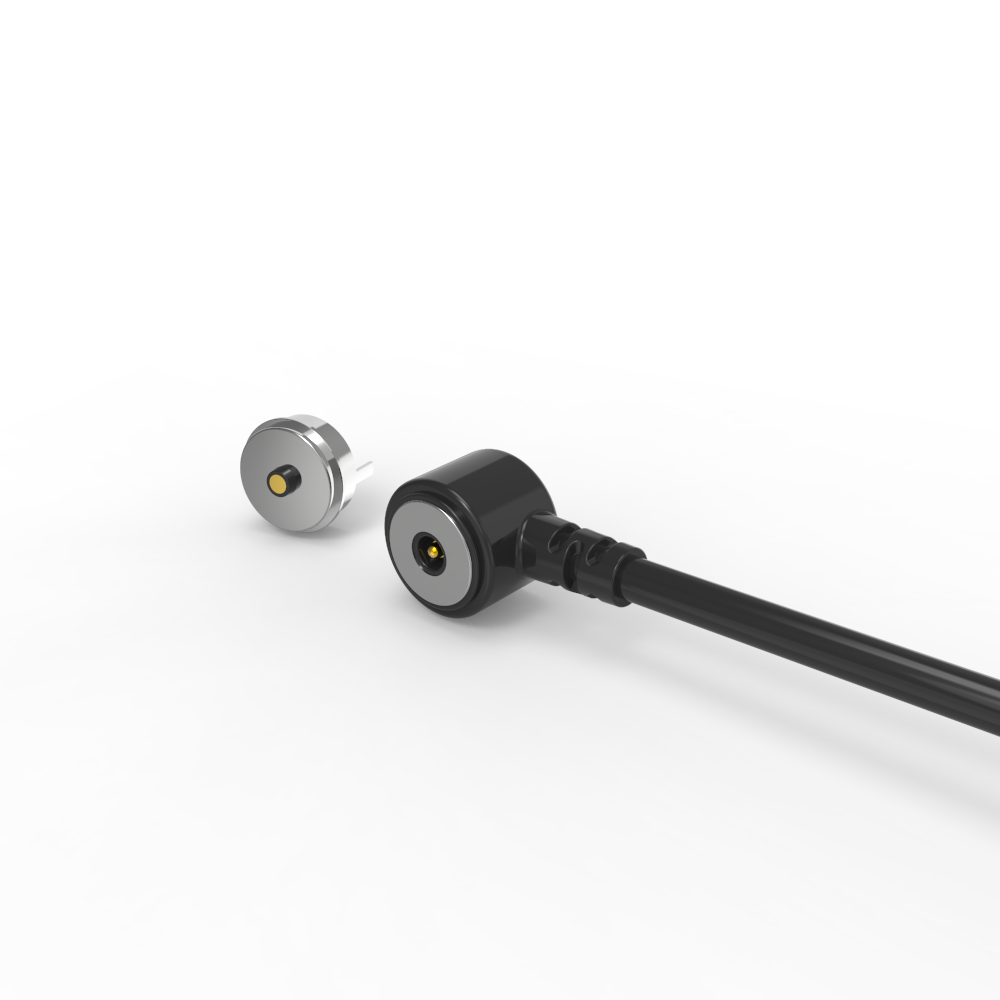

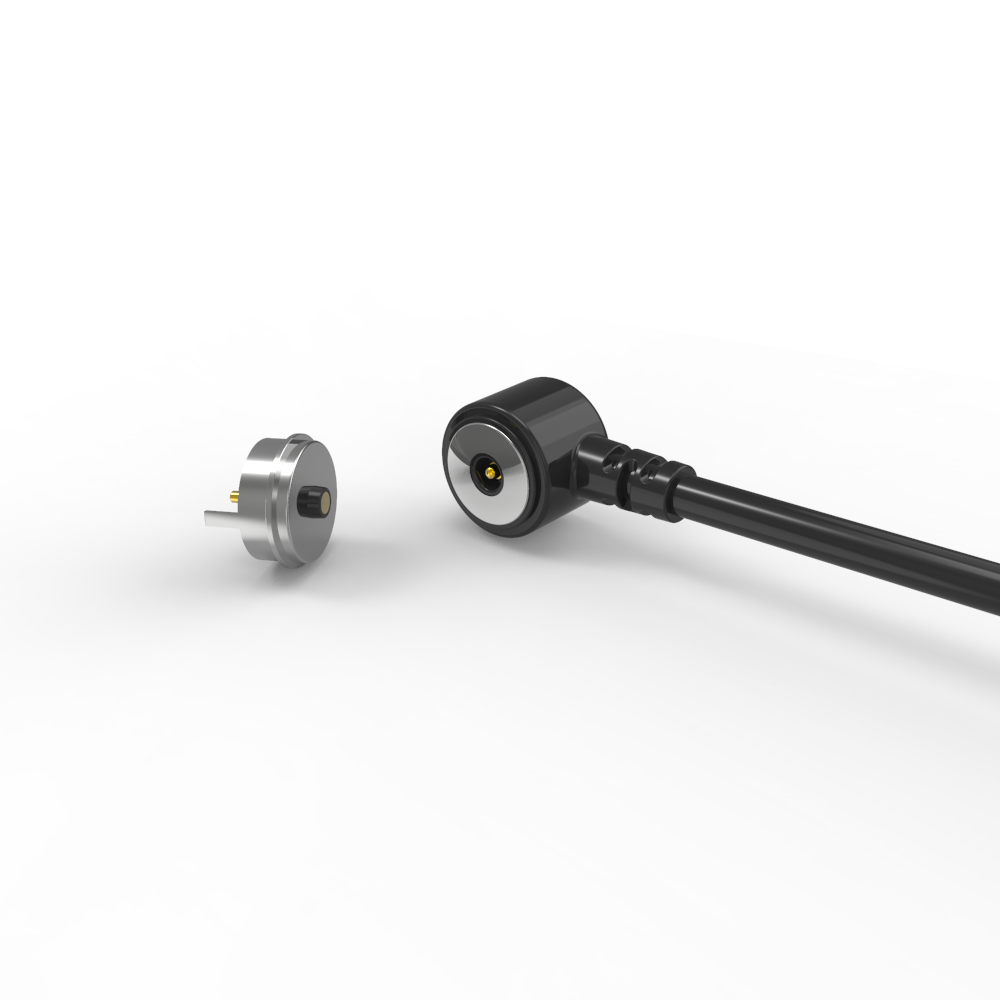

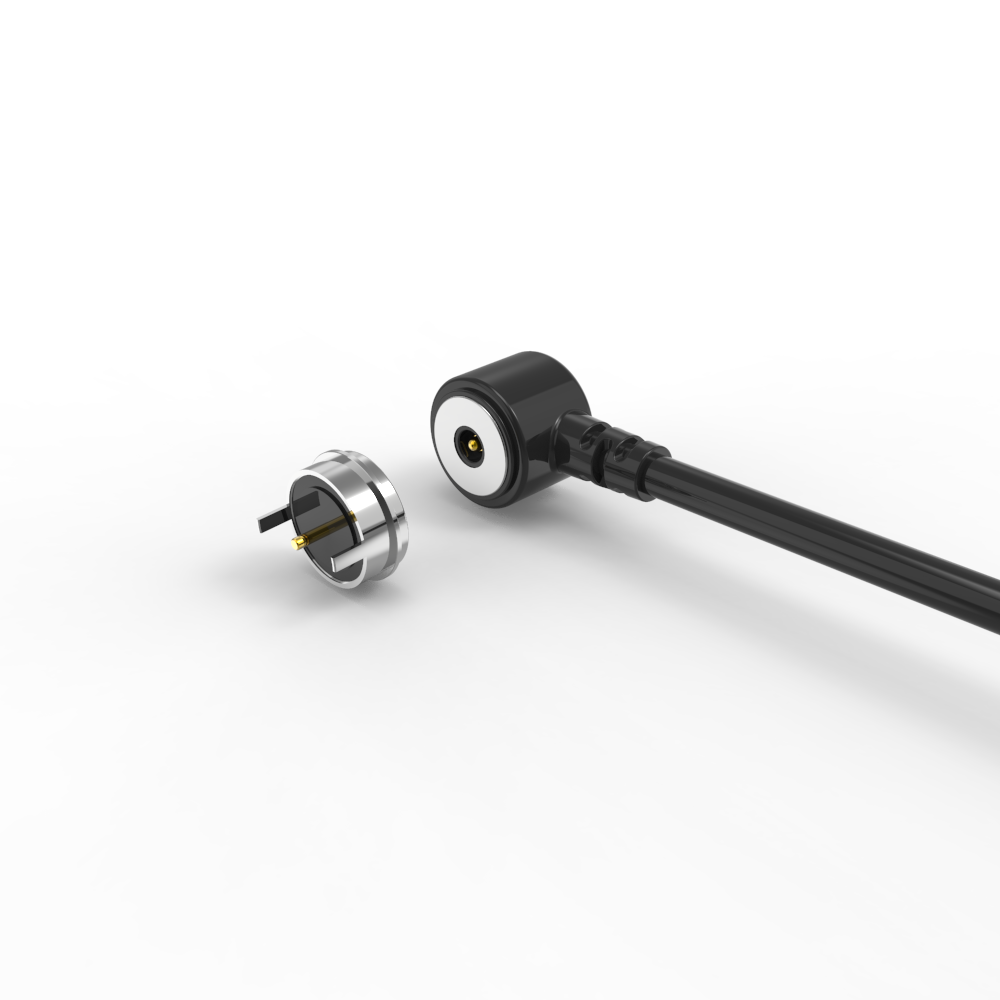

원형 남성 및 여성 자석 충전 케이블 커넥터 (보온 도시락용)

열도 점 도시락을위한 라운드 수컷 및 여성 자기 충전 케이블 커넥터, 자기 포고 핀은 자동 흡착의 장점이 있으며 작동하기 쉽습니다. 포고 핀은 전기 전도성이 우수하며 심한 환경에서 쉽게 부식되지 않습니다.

UNION Precision Electronic Co., Ltd (UPE)는 고급 포고 핀, 포고 핀 커넥터, 자기 커넥터 및 첨단 회사로서 지원 제품의 설계, 개발, 생산 및 판매에 전념하고 있습니다.

우리는 지속적인 기술 혁신 및 고품질 제품을 회사 개발의 핵심으로 준수하고 있으며, 전문적이고 숙련 된 기술 팀은 관련 커넥터 산업 분야에서 15 년 이상의 경험을 보유하고 있으며 제품 개발 및 제조 분야에서 수년간의 업무 경험이 있으며 제품 설계, 개발 및 제조 중에 제품 품질을 보장합니다. 동시에 고객에게 동기 개발과 같은 기술 지원을 제공 할 수도 있습니다.

제품은 EU ROH, REACH, HF 환경 보호 표준을 준수합니다.

글로벌 도달 범위 :UPE 제품은 전 세계적으로 신뢰할 수 있으며 다음을 포함하여 선진 시장으로의 수출에 중점을 둡니다.

.유럽

. 주 및 캐나다

.Australia

. 아시아 전역의 개발 지역

본질적으로 :UPE는 고급 시장에서 글로벌 고객의 까다로운 요구 사항을 충족시키기 위해 신뢰할 수 있고 안전하며 혁신적인 자기 커넥터 솔루션을 포괄적으로 제공합니다.

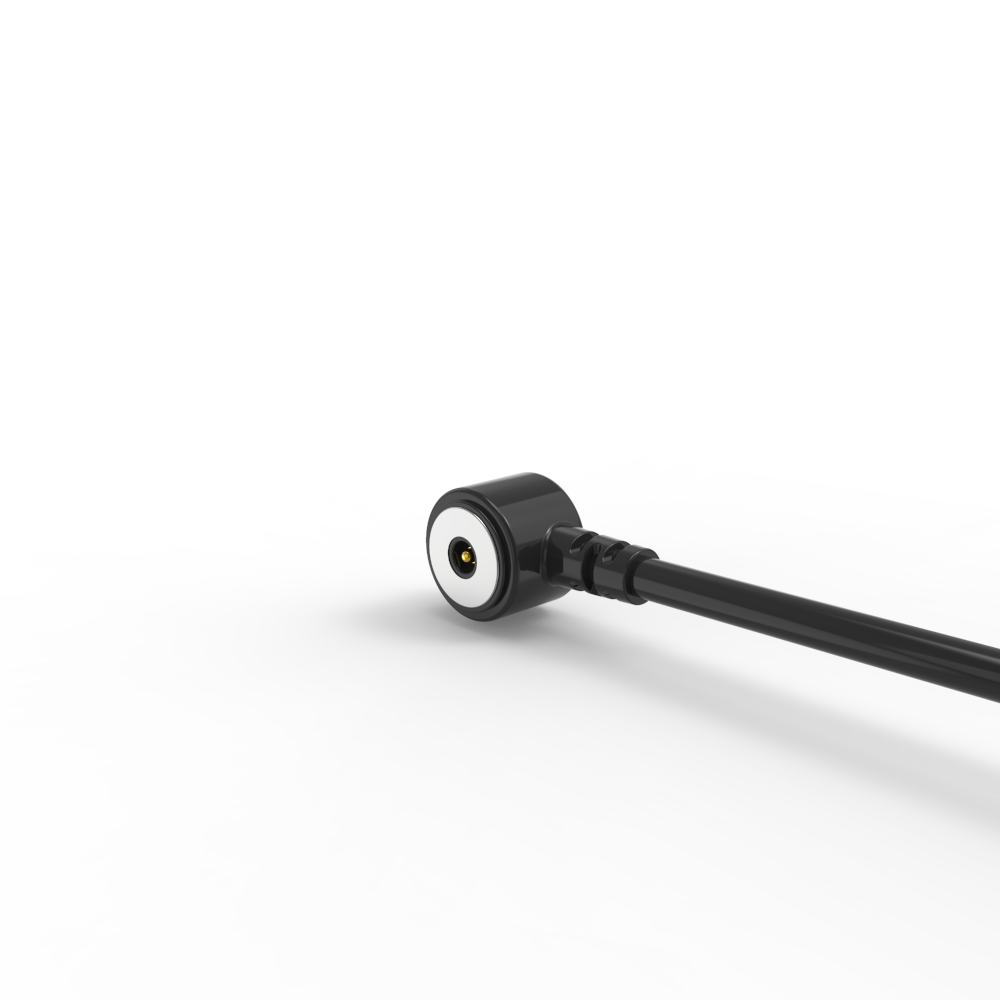

수컷 자기 케이블 커넥터 :

...재료:
POGO 핀 : 황동 (Plunger & Barrel Plating 5u "Min Au 60 ~ 100u"Ni);
주택 : 블랙 HTN+30%GF UL94 V-0;
자석 : ndfeb n52 도금 ni;
케이블 : 블랙 OD 3.5*2C (TC65*0.08),
와이어 재킷 : 검은 TPE 90A.
커넥터 재킷 : 블랙 TPE 90A ..
... 기계식 :
스프링 포스 : 1.0mm 작업 Storke에서 70g ± 20g.
전체 Storke : 1.2mm.
기계 수명 : 100000 사이클 최소 ..
...전기 같은:
전압 : 12 V.
현재 : 3A.
접촉 저항 : 50MΩmax (PIN).
100% 개방형 및 짧은 테스트.
... ROH 또는 준수 제품에 도달합니다.
... 소금 스프레이 테스트 : 48 H.

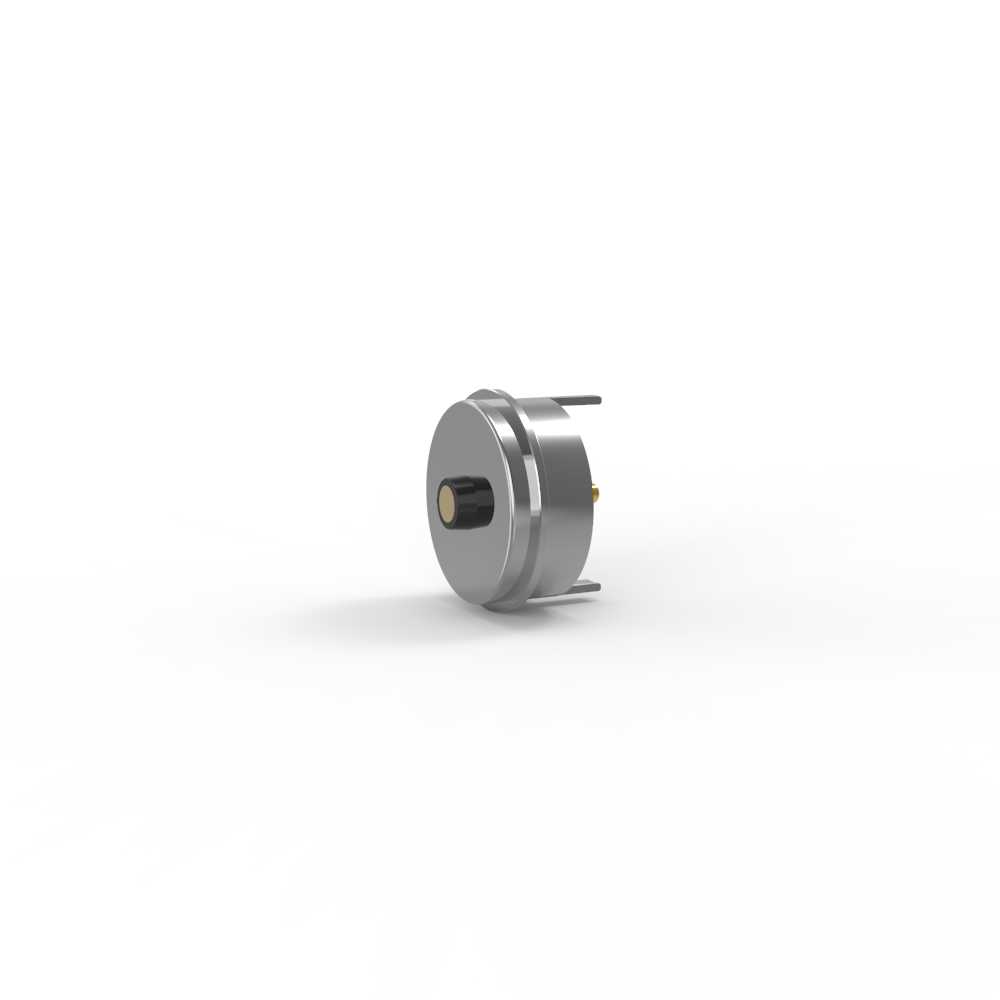

여성 자기 커넥터 :

..재료 :
PINR : 리드 프리 C6801, 도금 5u "Min Au 60 ~ 100u 이상"Ni;
주택 : 블랙 HTN+30%GF UL94 V-0;
쉘 : 무연 C6801 도금 ni;
자석 : ndfeb n52 도금 ni
....전기 같은:
전압 : 12.0 V.
현재 : 5.0a.
접촉 저항 : 50MΩmax (PIN).
100% 개방형 및 짧은 테스트.
... ROH 또는 REACHPLIANT 제품.
... 소금 스프레이 테스트 : 48h.
… 제품 응용 프로그램 설명 (다음에 제한되지 않음) :
1. 용접 PCB 보드 플러그 인;
2. 용접 전선 후 형성 및 캡슐화;
3. PCB 보드의 전송 터미널은 Adde가 될 수 있습니다.
4. 내장성 금형의 분사 성형;
5. 전선은 직접 결합 될 수 있습니다.

주목:
1. Magnet 사용 ndfeb 재료를 사용하면 자기력을 영원히 유지할 수 있습니다 (고온, 파손, 동일한 극 연결 제외).

2.Magnet은 자기장 간섭이 있습니다

3. 설계 단락 보호

자기 커넥터는 어떻게 작동합니까?

.
. 플러그 뒷면의 조명은 전원이 흐르고 있음을 나타냅니다.
. 측면이 분리되면 전력 흐름이 즉시 중지됩니다.
. 커넥터가 서로 격퇴 할 때 단락을 피하고, 끌어 당기면 절연 부품에 있습니다 (두 커넥터 모두 동일한 자기 극이 없으므로)

원형 2 핀 마그네틱 케이블 커넥터 매개 변수 :

원형 2 핀 수컷 자기 케이블 커넥터 기술 도면

원형 2 핀 암컷 자기 커넥터 기술 도면

답장추천 PCB 레이아웃

자기 커넥터의 장점 :

1. 빠른 사용자 경험

.자동 흡착 : 간단한 "스냅"동작으로 쉽게 연결합니다. 정확한 정렬이 필요하지 않습니다.

.방지 안전 : 장력 (예 : 케이블의 트리핑)에서 깨끗하게 분리되어 장치가 손상되지 않도록 보호합니다.

2. 예외적 인 내구성

.높은 사이클 수명 : 10 만 ~ 200,000 개의 연결/분리주기 등급 - 표준 커넥터를 훨씬 초과합니다.

.강력한 설계 : 강화 구조는 물리적 스트레스와 빈번한 사용에 저항합니다.

3. 환경 탄력성

.IPX8 방수 : 장치 측 (여성) 포트는 침수를 견딜 수 있습니다 (웨어러블, 의료 장비, 실외 장치에 이상적).

.방진 저항 : 밀봉 된 설계는 입자 유입을 방지합니다.

4. 고성능 전력 전달

.빠른 충전 지원 : 5A – 10A 전류를 처리하여 전력 배경 장치에 대한 빠른 충전이 가능합니다.

.저항성 : 최소 에너지 손실로 효율적인 고전류 전송에 최적화되었습니다.

5. 유연성 디자인

.사용자 정의 가능한 미학 : 모양, 색상 및 브랜딩은 호스트 장치 (예 : 웨어러블, IoT 기기)에 맞게 맞춤화되었습니다.

.폼 팩터 적응성 : 초소형 프로파일 또는 특수 인클로저 용으로 설계 될 수 있습니다.

6. 강화 된 안전

.정식 회로 : 연결/오정렬 중 우발적 인 반바지에 대한 내장 보호.

.완벽한 극성 : 물리적 설계는 잘못된 삽입을 방지합니다 (역 극성 보호).

7. 조정 신호 기능

.고속 데이터 : USB 2.0, HDMI 1.3, 오디오/비디오 신호를 지원합니다. 기능을 손상시키지 않고 기존 포트를 대체합니다.

.신호 무결성 : 빈번한 분리를 사용하더라도 비디오/오디오의 안정적인 전송을 유지합니다.

제품 응용 분야는 다음과 같습니다.

1. 소비자 전자 및 휴대용 장치 :

. wearable 기기 (스마트 시계, 애완 동물 로케이터, 스마트 브레이슬릿)

.laptops, 태블릿 PC

.pdas (개인 디지털 어시스턴트)

. 핸드 헬드 데이터 터미널

2. 건강 관리 및 의료 기술 :

의료 장비 (진단 장치, 환자 모니터, 휴대용 의료 기기 등)

3. 정보 및 통신 기술 (ICT) :

.Data 통신 장비 (라우터, 스위치, 모뎀, 서버, 네트워크 스토리지)

.Telecommunications 장비 (기지국, 변속기 장비, 네트워크 인프라)

.wireless 장치 (웨어러블 너머 - 핫스팟, IoT 게이트웨이, 특수 라디오)

4. 산업 자동화 및 제어 :

.automation 장비 (PLC, HMI, 모터 드라이브, 센서)

산업화 장비 (로봇 공학, 제어 시스템, 테스트 및 측정 장비)

5. Aerospace, 방어 및 군대 :

.Aviation Systems (Cockpit Avionics, 기내 시스템)

.aerospace 시스템 (위성, 우주선 서브 시스템)

.Military Communications (Tactical Radios, Secure Comms Systems)

.Military Electronics (Radar, EW Systems, Guidance Systems, C4ISR 플랫폼)

6. 자 영합 및 운송 :

.automobiles (인포테인먼트 시스템, 고급 운전자 보조 시스템 (ADA), 원격 제어 장치, 바디 제어 모듈)

. 자동 내비게이션 시스템 (헤드 유닛, 전용 GPS 장치)

. 동기 운동 테스터 및 측정 장비 (진단 스캔 도구, ECU 프로그래머, 벤치 테스터)

FAQ

1. 왜 우리를 선택합니까?
진실한 100%의 성실로, 우리 회사는 제품 또는 판매 후에 모든 제품을 제공 할 것입니다. 우리는 귀하의 도면이나 요구 사항에 따라 가장 합리적인 견적 및 고품질 샘플을 설계 할 것입니다. 우리는 판매 후 모든 고객에게 보증을 제공합니다.

2. 우리를 위해 제품을 맞춤화 할 수 있습니까?
우리는 당신을 위해 사용자 정의하거나 당신을 위해 디자인을 매우 기쁘게 생각합니다. 도면이나 샘플을 제공하고 제품에 대한 특별한 요구 사항을 알려주십시오. 귀하의 요구 사항에 따라 가능한 빨리 사용자 정의 할 수 있습니다.

3. 샘플 비용은 얼마입니까?
재고 품목 인 경우 고객에게 무료로 샘플을 제공하지만화물을 부담해야합니다.
ITERMS를 사용자 정의하는 경우, 귀하가 주문할 때 적절한 비용을 청구하고 샘플 수수료의 적절한 비율을 환불합니다!

4. 배달 시간은 어떻습니까?
배송 시간은 고객 주문의 수량 및 난이도에 따라 다릅니다. 일반적으로 3 일 이내에 재고 제품 배송은 2 주 이내에 배송됩니다.

5. 회사 품질 관리는 어떻습니까?
우리는 귀하의 만족도를 얻기 위해 제품의 품질을 확인하기 위해 제품을 테스트하고 검사 할 것입니다. 품질은 회사에서 가장 중요합니다. 자재에서 배송에 이르기까지 모든 것이 더블 점검되고 회사 Get IS09001이이를 보장합니다.
