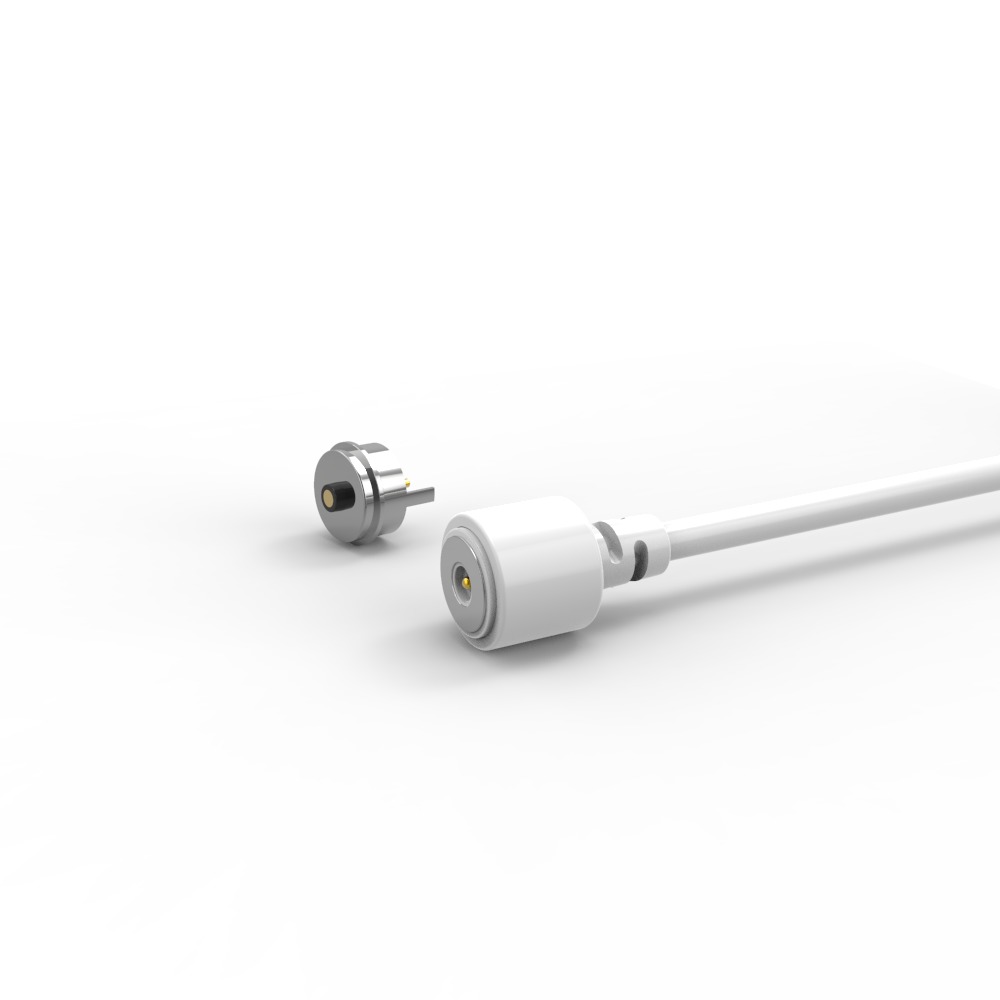

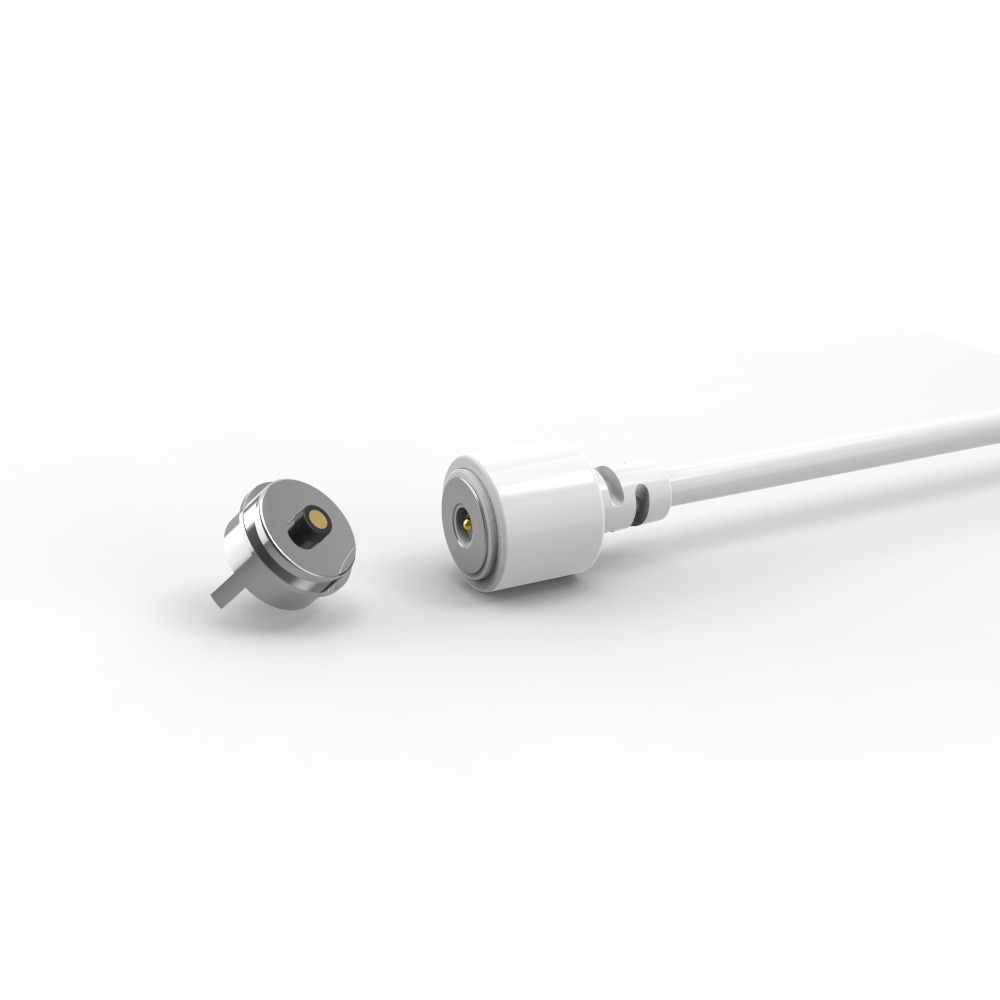

8.0mm DC 수-암 마그네틱 전원 케이블 커넥터 (의료 장비용)

의료 장비용 8.0mm DC 수-암 마그네틱 전원 케이블 커넥터.

UPE는 전문적인 마그네틱 커넥터 및 마그네틱 케이블 커넥터 제조업체입니다.

UPE 마그네틱 충전 케이블 커넥터는 긴 수명과 단락 보호, 강력한 자력 및 안전성 등의 특징을 가지고 있으며, 고성능 커넥터 개발에도 주력하고 있으며, 당사의 마그네틱 커넥터 시리즈는 모든 일반적인 기능을 제공합니다.

제품은 주로 유럽, 미국, 캐나다, 호주 및 아시아의 선진국 및 지역에 판매됩니다.

 주의:
1. 자석은 NdFeB 재료를 사용하며, 자력은 영구적으로 유지될 수 있습니다(고온, 파손, 동일 극 연결 제외).

2. 자석은 자기장 간섭이 존재합니다.

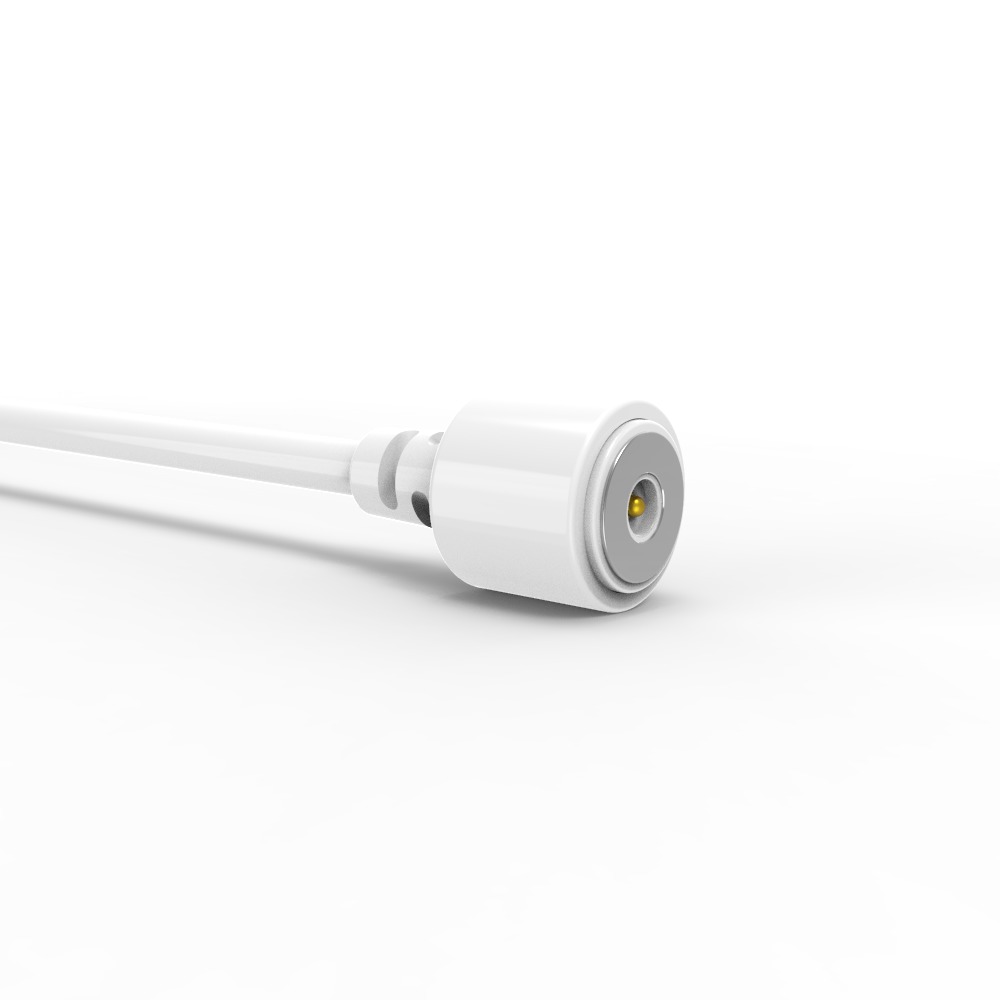

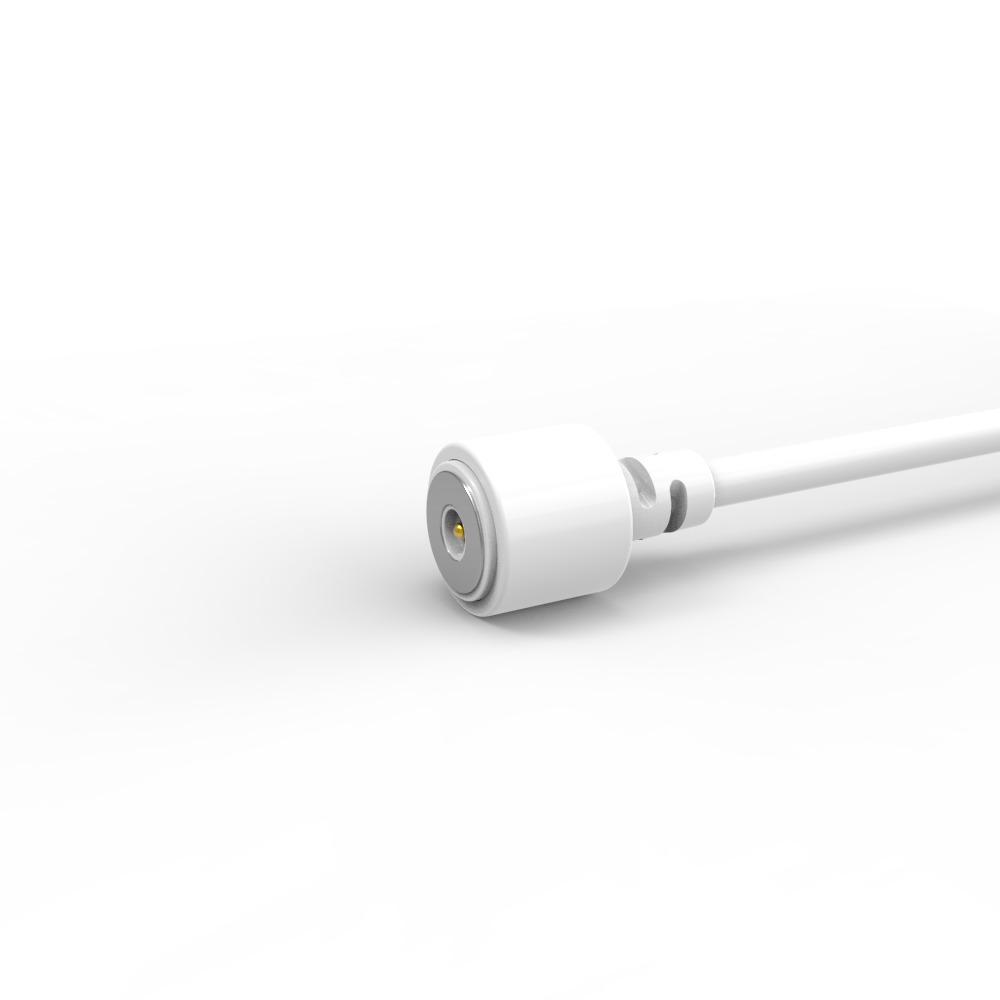

수 마그네틱 케이블 커넥터:

...재료:
포고 핀: 황동(플런저 및 배럴 도금 5U" Min Au over 60~100U"Ni);
하우징: 흰색 LCP+30%GF UL94 V-0;
자석: NdFeB N52 도금 Ni;
케이블:흰색OD 3.00*2C(TC43*0.08),
와이어 자켓:흰색TPE 90A .
커넥터 자켓: 흰색 TPE 90A..
...기계적 특성:
스프링 힘: 60g±10g, 0.4mm 작동 스트로크에서.
전체 스트로크: 0.6mm.
기계적 수명: 10000사이클 Min..
...전기적 특성:
전압: 12 V.
전류: 2A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48 H.

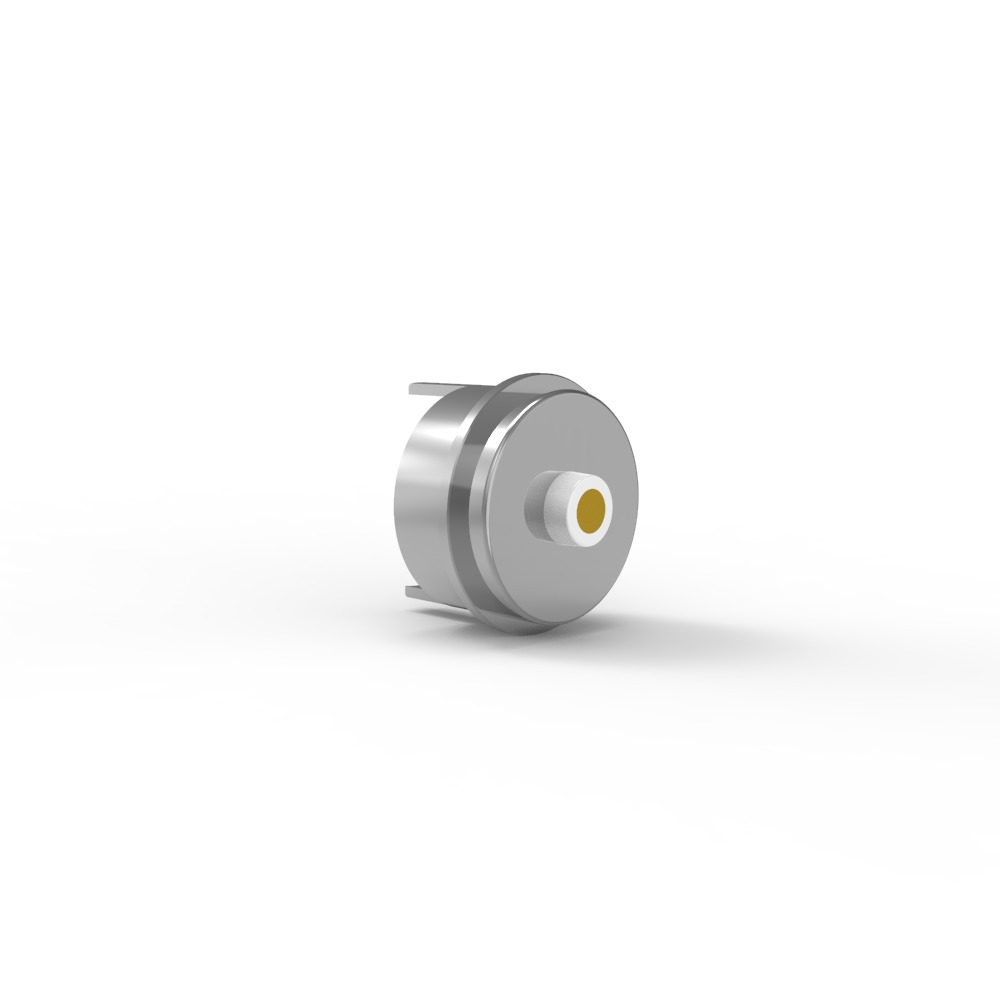

암 마그네틱 커넥터:

..재료:
PINr: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni;
하우징: 흰색 LCP+30%GF UL94 V-0;
쉘: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
....전기적 특성:
전압: 12.0 V.
전류: 5.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48H.
...& 주요 검사 치수.
… 제품 적용 설명 (다음 내용에 국한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 매립형 금형의 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

원형 2Pin 마그네틱 케이블 커넥터 파라미터:

원형 2Pin  암 마그네틱 커넥터 기술 도면

추천PCB 레이아웃

마그네틱 커넥터의 장점:

●자동 흡착 연결 경험의 인간화된 디자인;

●인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며, 장치를 제거하기 쉽지 않습니다.

●수명: 최대 100,000-200,000사이클;

●방수 디자인: 장치의 암단자는 방진 및 방수(IPX8)가 가능합니다.

●빠른 충전 시간: 5A-10A 마그네틱 커넥터 디자인은 대전류 전송을 견딜 수 있습니다.

●마그네틱 커넥터의 외관은 고객의 응용 장치 디자인에 따라 일치시킬 수 있습니다.

●제품 단락 방지 구조 설계 및 안전 장치;

●고주파 신호 전송을 실현하여 기존 USB2.0 HDMI 1.3 기능 비디오 및 오디오 신호 전송을 대체할 수 있습니다.

●공간 절약형 암 커넥터 및 PCB 어댑터는 포고 타입 및 SMT DIP 패치 코드 연결을 달성할 수 있습니다.

●우수한 내식성 등급(48H-120H)은 가혹한 환경에서의 사용 요구 사항을 충족합니다.

●우수한 확장 가능한 인터페이스로 (전원 신호, 비디오 오디오, 잭 등)을 구현할 수 있습니다.

●개발 기간이 짧고, 금형 제작 비용이 낮으며, 맞춤 제작에 적합합니다.

제품 적용:

1. 항공 우주, 의료 기기, 자동차 온보드 전자 장치, 소형 가전 제품, 자동화 산업 장비, 데이터 통신 장비, 산업 검사 장비, 무선 장치, 트랙 이동 지능형 차량
2: 가상 현실 장치(VR), 무인 항공기 장치, 지능형 로봇 장치
3: 스마트 웨어러블 제품, 스마트 위치 추적 제품(어린이 스마트워치, 스마트 팔찌, 웨어러블 휴대폰, 블루투스 헤드폰 등)
4: 스마트 홈 장치, 스마트 휴대형 단말 장치, 스마트 위생 장비, 스마트 야외 스포츠 장비, 스마트 물리 치료 및 미용 장치
5: 소비자 전자 제품, 소형 가전 제품(프린터, 스마트폰, 컴퓨터, 카메라, 시청각 장비, PDA)

왜 우리를 선택해야 할까요?

1. R & D 팀의 독립적인 설계 및 개발 능력, 제품 개발과 함께 맞춤 제작 가능; ID만 있으면 나머지는 저희가 처리하며, 무료 개발, R&D 기간 3-5일.

2. 다양한 프로그램 선택, 원형, 사각형, 직사각형, 모양 연결 방식으로 아름다운 외관, 공간 절약, 쉬운 플러그, 자력은 1N에서 30N까지 가능합니다.

3. 연결 방식: 자석 대 자석, 자석 대 합금, 자석 대 철판 등, 다양한 구조 및 응용 분야를 충족하고, 자기장 간섭을 피하며, NdFeB 자석을 사용하여 자력을 영구적으로 유지할 수 있습니다.

마그네틱 케이블 커넥터 주문 방법

1단계: 요구 사항 제출
다음 주요 세부 정보를 제공하십시오:

✅커넥터 유형: 예: 충전 전용, 데이터+전원(USB-C/HDMI), 포고 핀, 하이브리드

✅수량: 예상 연간 물량(예: 50K개/년)

✅맞춤화 요구 사항:
. 모양/크기(예: 원형 Ø5mm, 직각)
. 전류 정격(예: 8A 고속 충전)

. IP 등급(예: IPX8 방수)

. 신호 유형(예: USB 2.0 + 12V 전원)
미적 요소(색상, 브랜딩, 표면 마감)

✅기술 사양: 작동 전압, 결합 사이클, 작동 온도 범위

2단계: 견적 및 계약
UPE 제공:
. 단가(5K+ 주문 시 대량 할인)
. 리드 타임(프로토타입 제작 + 대량 생산)
. 지불 조건(예: 50% 보증금, 50% 선적 전)

최종 결정: MOQ, 배송 일정, 포장

3단계: 주문 확인 및 지불
PO 또는 공식 주문 계약서에 서명

다음 방법으로 안전하게 지불:
. 은행 송금(SWIFT/TT)
. PayPal
. 신용장(대량 주문의 경우)

4단계: 생산 및 배송
✅프로토타입 제작: 5-7일(대량 생산 전 샘플 승인)

✅대량 생산: 15-20일(유연한 확장)

배송:
. EXW
. 추적 가능한 물류(DHL, FedEx, 해상 운송)

5단계: 품질 보증
✅선적 전: UPE는 QC 보고서(IP 테스트, 연속성 검사)를 제공합니다.

✅배송 후: 다음 사항을 검사합니다:
. 치수 정확도
. 신호/전원 성능
. 마감 일관성
