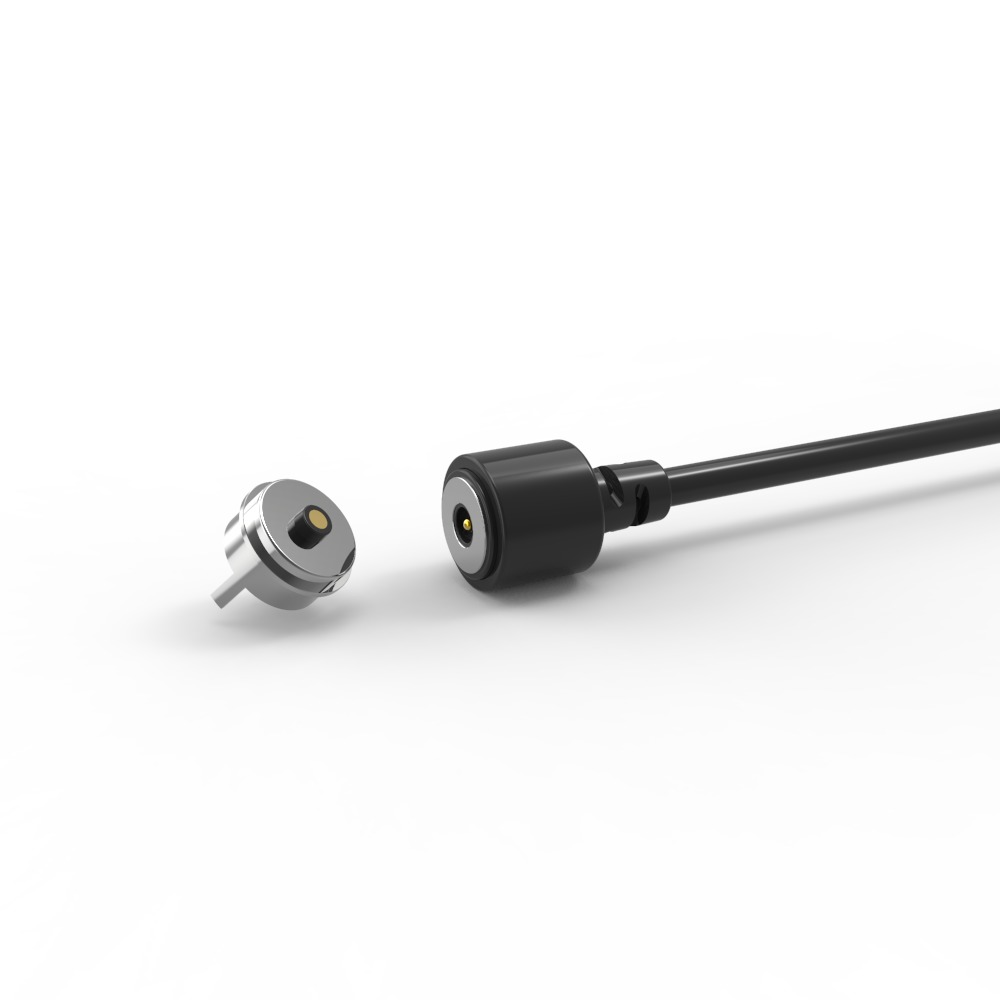

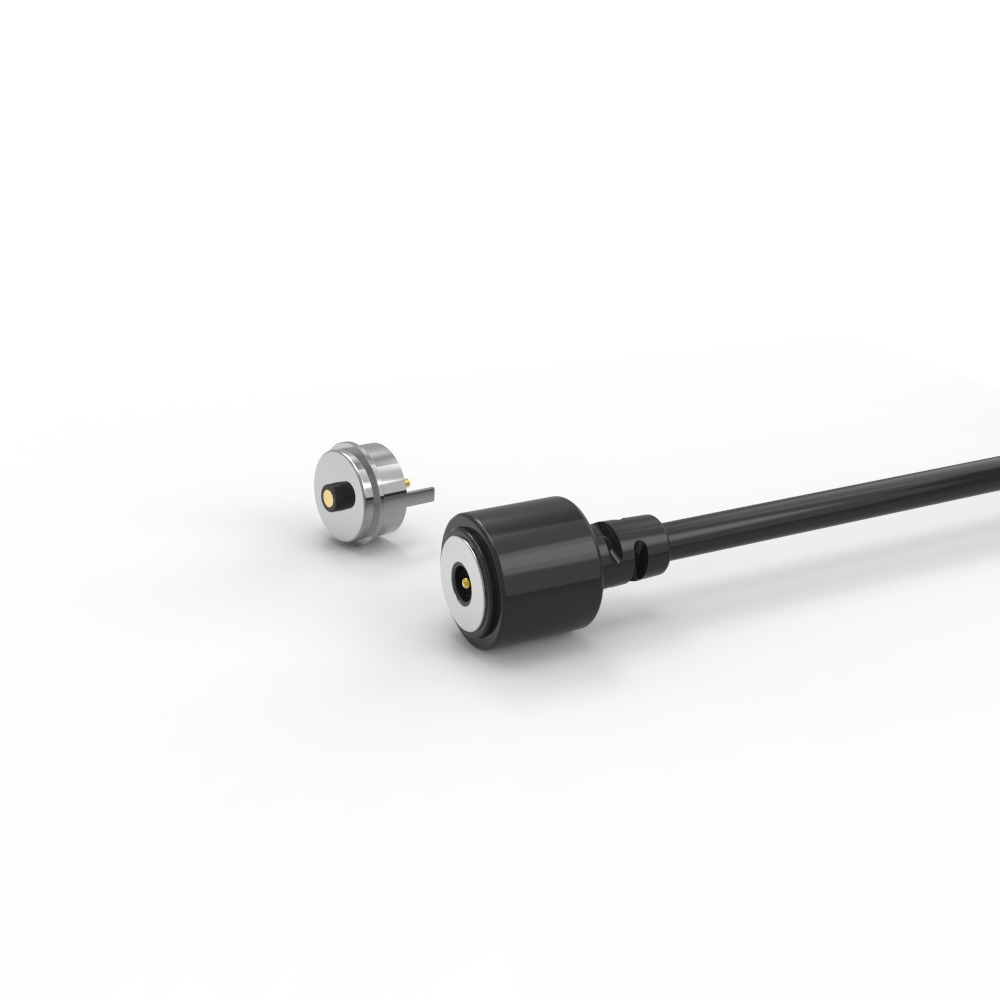

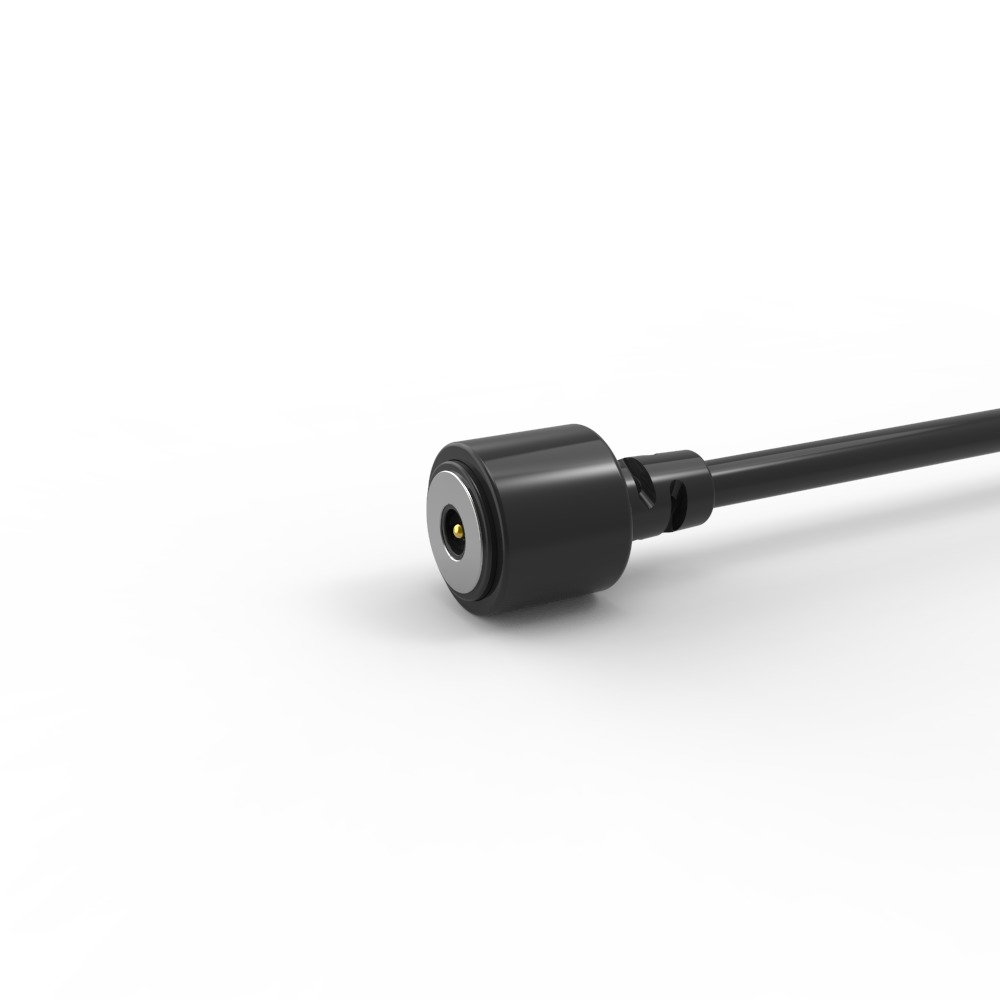

자전거 라이트용 DC 마그네틱 포고 핀 수/암 케이블 커넥터

DC 자전거 조명을위한 DC 자기 포고 핀 남성 및 여성 케이블 커넥터

UNIONE PRECISION ELECTRONIC CO., LTD (UPE)는 연구 및 개발, 제조, 판매 : 정밀 자석 커넥터, 정밀 자성 충전 케이블 커넥터에 중점을 두어 고객에게 자기 솔루션을 제공합니다.

수컷 자기 케이블 커넥터 :

...재료:
POGO 핀 : 황동 (Plunger & Barrel Plating 5u "Min Au 60 ~ 100u"Ni);
주택 : 블랙 HTN+30%GF UL94 V-0;
자석 : ndfeb n52 도금 ni;
케이블 : Black OD 3.00*2c (TC43*0.08),
와이어 재킷 : 검은 TPE 90A.
커넥터 재킷 : 블랙 TPE 90A ..
... 기계식 :
스프링 포스 : 0.4mm 작업 Storke에서 60g ± 10g.
전체 Storke : 0.6mm.
기계 수명 : 100000 사이클 최소 ..
...전기 같은:
전압 : 12 V.
현재 : 2A.
접촉 저항 : 50MΩmax (PIN).
100% 개방형 및 짧은 테스트.
... ROH 또는 준수 제품에 도달합니다.
... 소금 스프레이 테스트 : 48 H.

여성 자기 커넥터 :

..재료 :
PINR : 리드 프리 C6801, 도금 5u "Min Au 60 ~ 100u 이상"Ni;
주택 : 블랙 HTN+30%GF UL94 V-0;
쉘 : 무연 C6801 도금 ni;
자석 : ndfeb n52 도금 ni
....전기 같은:
전압 : 12.0 V.
현재 : 5.0a.
접촉 저항 : 50MΩmax (PIN).
100% 개방형 및 짧은 테스트.
... ROH 또는 REACHPLIANT 제품.
... 소금 스프레이 테스트 : 48h.
... & 키 검사 차원.
… 제품 응용 프로그램 설명 (다음에 제한되지 않음) :
1. 용접 PCB 보드 플러그 인;
2. 용접 전선 후 형성 및 캡슐화;
3. PCB 보드의 전송 터미널은 Adde가 될 수 있습니다.
4. 내장성 금형의 분사 성형;
5. 전선은 직접 결합 될 수 있습니다.

주목:
1. Magnet 사용 ndfeb 재료를 사용하면 자기력을 영원히 유지할 수 있습니다 (고온, 파손, 동일한 극 연결 제외).

2.Magnet은 자기장 간섭이 있습니다

3. 설계 단락 보호

자기 커넥터는 어떻게 작동합니까?

.
. 플러그 뒷면의 조명은 전원이 흐르고 있음을 나타냅니다.
. 측면이 분리되면 전력 흐름이 즉시 중지됩니다.
. 커넥터가 서로 격퇴 할 때 단락을 피하고, 끌어 당기면 절연 부품에 있습니다 (두 커넥터 모두 동일한 자기 극이 없으므로)

원형 2 핀 마그네틱 케이블 커넥터 매개 변수 :

원형 2 핀 암컷 자기 커넥터 기술 도면

답장추천 PCB 레이아웃

강도 :

1.R & D 팀 독립 설계 및 개발 기능은 제품 개발을 통해 사용자 정의 할 수 있습니다. 당신은 단지 ID를 가지고 있습니다. 우리는 당신을 위해 왼쪽을 할 것입니다, 무료 개발, R & D 시간 3-5 근무일.

2. 다중 프로그램 선택, 둥근, 정사각형, 직사각형, 모양의 연결된 연결의 프로젝트는 아름다운 외관, 절약 공간, 쉬운 플러그, 자기력을 달성하는 방법을 유연하게 사용하여 1n ~ 30n을 달성 할 수 있습니다.

3. 연결 방식 : 자석에서 자석, 자석에서 합금 대 합금, 자석에서 철 시트 등을, 다른 구조와 적용을 충족시키고, 자기장 간섭을 피하고, ndfeb 자석을 사용하면, 자기 힘을 영원히 유지할 수 있습니다.

자기 커넥터의 장점 :

1. 빠른 사용자 경험

.자동 흡착 : 간단한 "스냅"동작으로 쉽게 연결합니다. 정확한 정렬이 필요하지 않습니다.

.방지 안전 : 장력 (예 : 케이블의 트리핑)에서 깨끗하게 분리되어 장치가 손상되지 않도록 보호합니다.

2. 예외적 인 내구성

.높은 사이클 수명 : 10 만 ~ 200,000 개의 연결/분리주기 등급 - 표준 커넥터를 훨씬 초과합니다.

.강력한 설계 : 강화 구조는 물리적 스트레스와 빈번한 사용에 저항합니다.

3. 환경 탄력성

.IPX8 방수 : 장치 측 (여성) 포트는 침수를 견딜 수 있습니다 (웨어러블, 의료 장비, 실외 장치에 이상적).

.방진 저항 : 밀봉 된 설계는 입자 유입을 방지합니다.

4. 고성능 전력 전달

.빠른 충전 지원 : 5A – 10A 전류를 처리하여 전력 배경 장치에 대한 빠른 충전이 가능합니다.

.저항성 : 최소 에너지 손실로 효율적인 고전류 전송에 최적화되었습니다.

5. 유연성 디자인

.사용자 정의 가능한 미학 : 모양, 색상 및 브랜딩은 호스트 장치 (예 : 웨어러블, IoT 기기)에 맞게 맞춤화되었습니다.

.폼 팩터 적응성 : 초소형 프로파일 또는 특수 인클로저 용으로 설계 될 수 있습니다.

6. 강화 된 안전

.정식 회로 : 연결/오정렬 중 우발적 인 반바지에 대한 내장 보호.

.완벽한 극성 : 물리적 설계는 잘못된 삽입을 방지합니다 (역 극성 보호).

7. 조정 신호 기능

.고속 데이터 : USB 2.0, HDMI 1.3, 오디오/비디오 신호를 지원합니다. 기능을 손상시키지 않고 기존 포트를 대체합니다.

.신호 무결성 : 빈번한 분리를 사용하더라도 비디오/오디오의 안정적인 전송을 유지합니다.

제품 응용 분야는 다음과 같습니다.

1. 우선 장치 (스마트 시계, 애완 동물 로케이터, 스마트 브레이슬릿) 충전/케이블
2. 랩탑, 태블릿 PC, PDA, 핸드 헬드 데이터 터미널;
3. 의료 장비, 무선 장치, 데이터 통신 장비, 통신 장비, 자동화 및 산업 장비;
4. 항공, 항공 우주, 군사 통신 및 군사 전자 제품
5. 자, 자동차 내비게이션, 테스터 및 측정 장비

FAQ

1. 왜 우리를 선택합니까?
진실한 100%의 성실로, 우리 회사는 제품 또는 판매 후에 모든 제품을 제공 할 것입니다. 우리는 귀하의 도면이나 요구 사항에 따라 가장 합리적인 견적 및 고품질 샘플을 설계 할 것입니다. 우리는 판매 후 모든 고객에게 보증을 제공합니다.

2. 우리를 위해 제품을 맞춤화 할 수 있습니까?
우리는 당신을 위해 사용자 정의하거나 당신을 위해 디자인을 매우 기쁘게 생각합니다. 도면이나 샘플을 제공하고 제품에 대한 특별한 요구 사항을 알려주십시오. 귀하의 요구 사항에 따라 가능한 빨리 사용자 정의 할 수 있습니다.

3. 샘플 비용은 얼마입니까?
재고 품목 인 경우 고객에게 무료로 샘플을 제공하지만화물을 부담해야합니다.
ITERMS를 사용자 정의하는 경우, 귀하가 주문할 때 적절한 비용을 청구하고 샘플 수수료의 적절한 비율을 환불합니다!

4. 배달 시간은 어떻습니까?
배송 시간은 고객 주문의 수량 및 난이도에 따라 다릅니다. 일반적으로 3 일 이내에 재고 제품 배송은 2 주 이내에 배송됩니다.

5. 회사 품질 관리는 어떻습니까?
우리는 귀하의 만족도를 얻기 위해 제품의 품질을 확인하기 위해 제품을 테스트하고 검사 할 것입니다. 품질은 회사에서 가장 중요합니다. 자재에서 배송에 이르기까지 모든 것이 더블 점검되고 회사 Get IS09001이이를 보장합니다.
