| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VID2701B/VIC2750D |
| 문서: | VIC2750D.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 소재: | TPE, 황동, NDFEB N52, 흰색 LCP+30%GF UL94 V-0 |
|---|---|---|---|
| 전단력: | 60g±10g | 일하는 Storke: | 0.4 밀리미터 |
| 전류: | 2A | 전압: | 12V |
| 케이블 길이: | 1000mm | 색상: | 하얀색 |
| 염수 분무 시험: | 48h | 기계적 생명: | 10000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 작동 온도: | -25°C ~ +80°C |

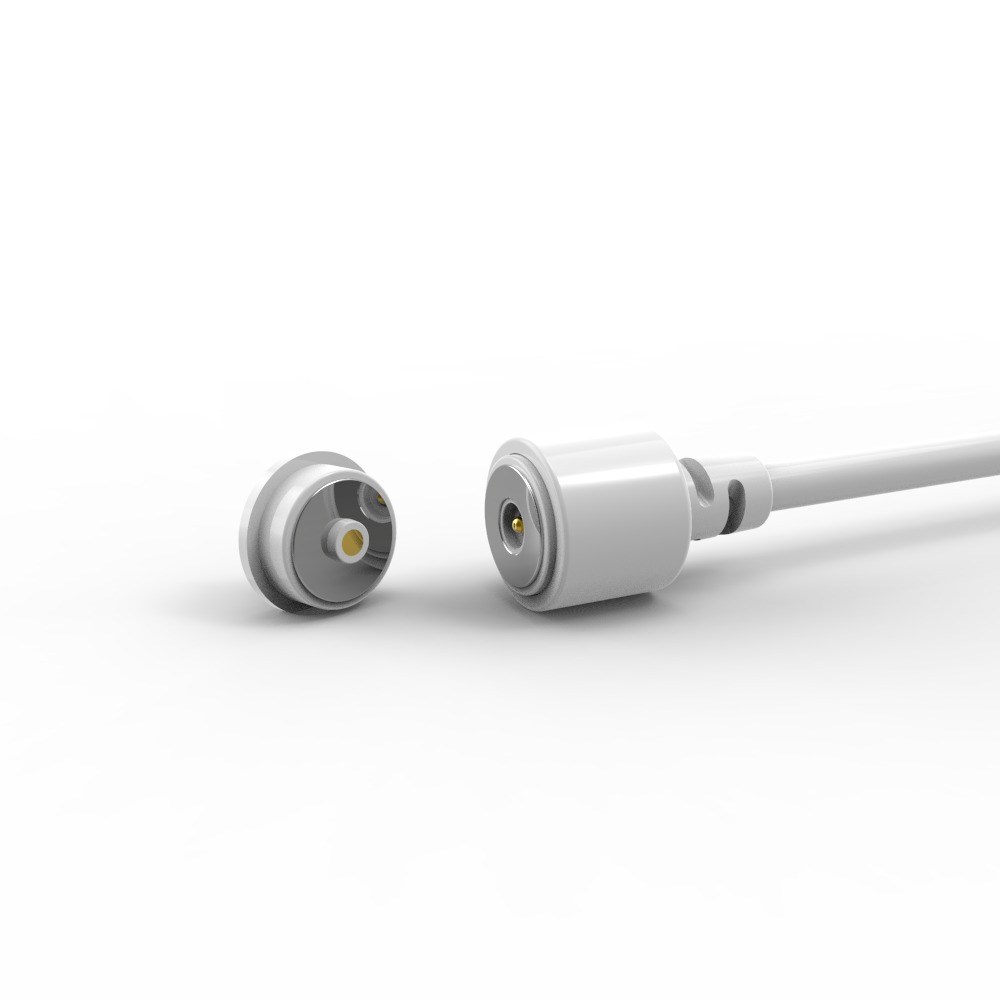

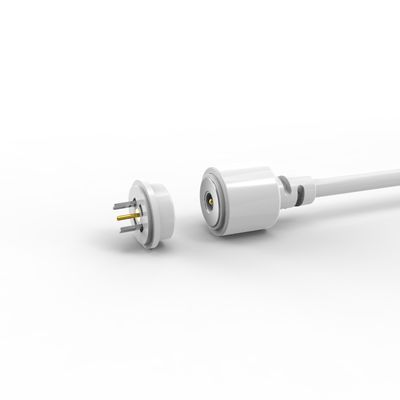

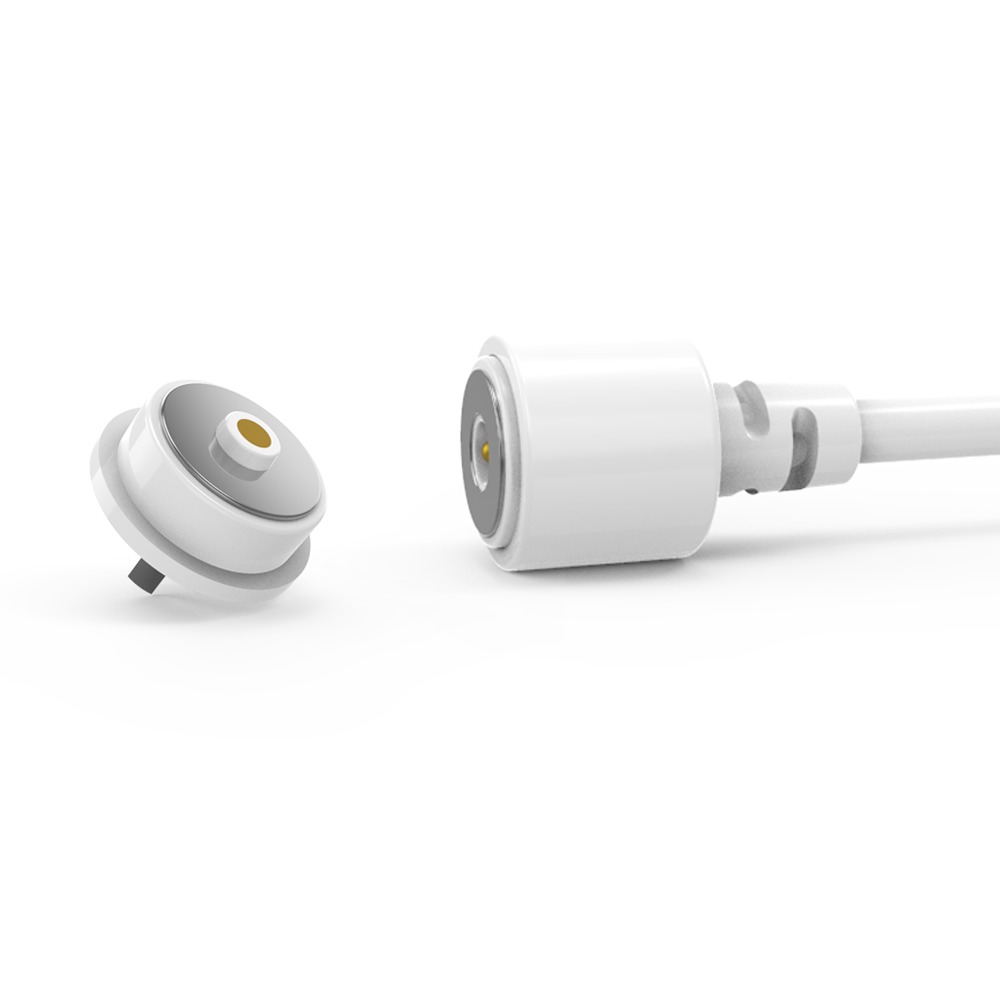

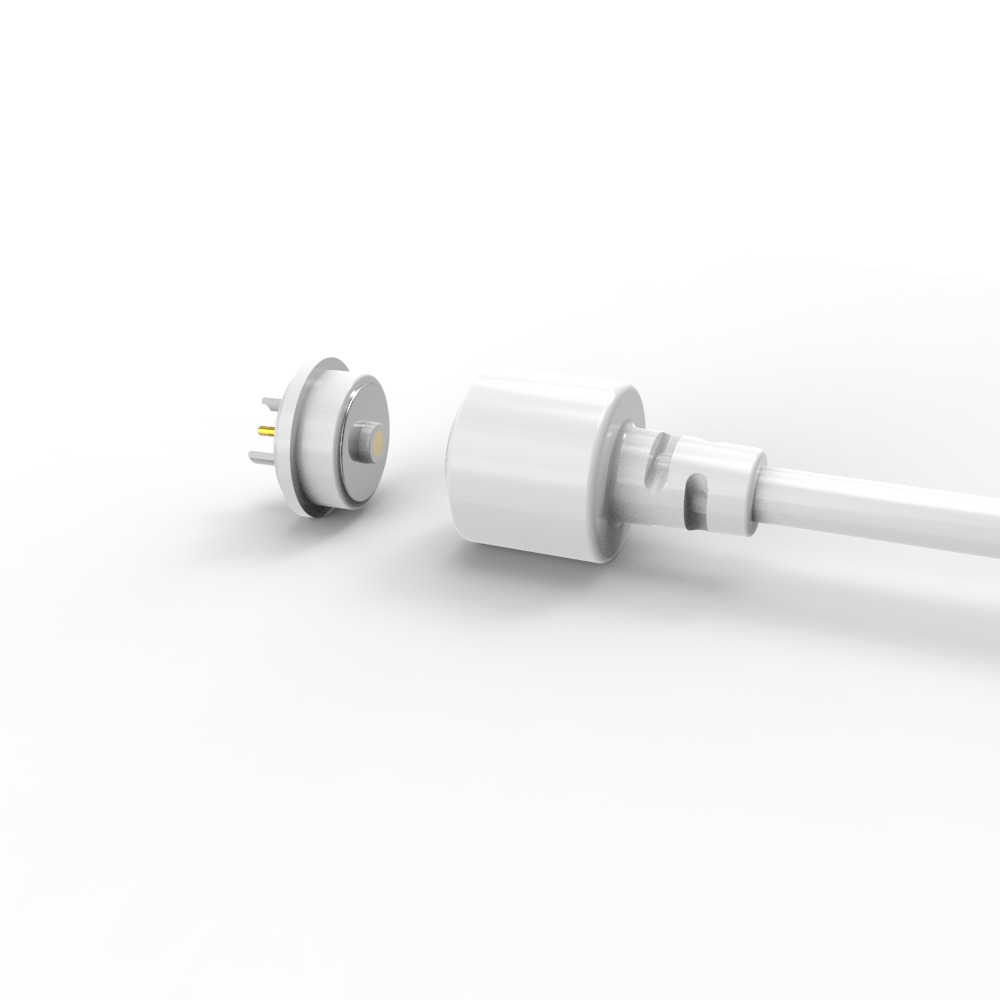

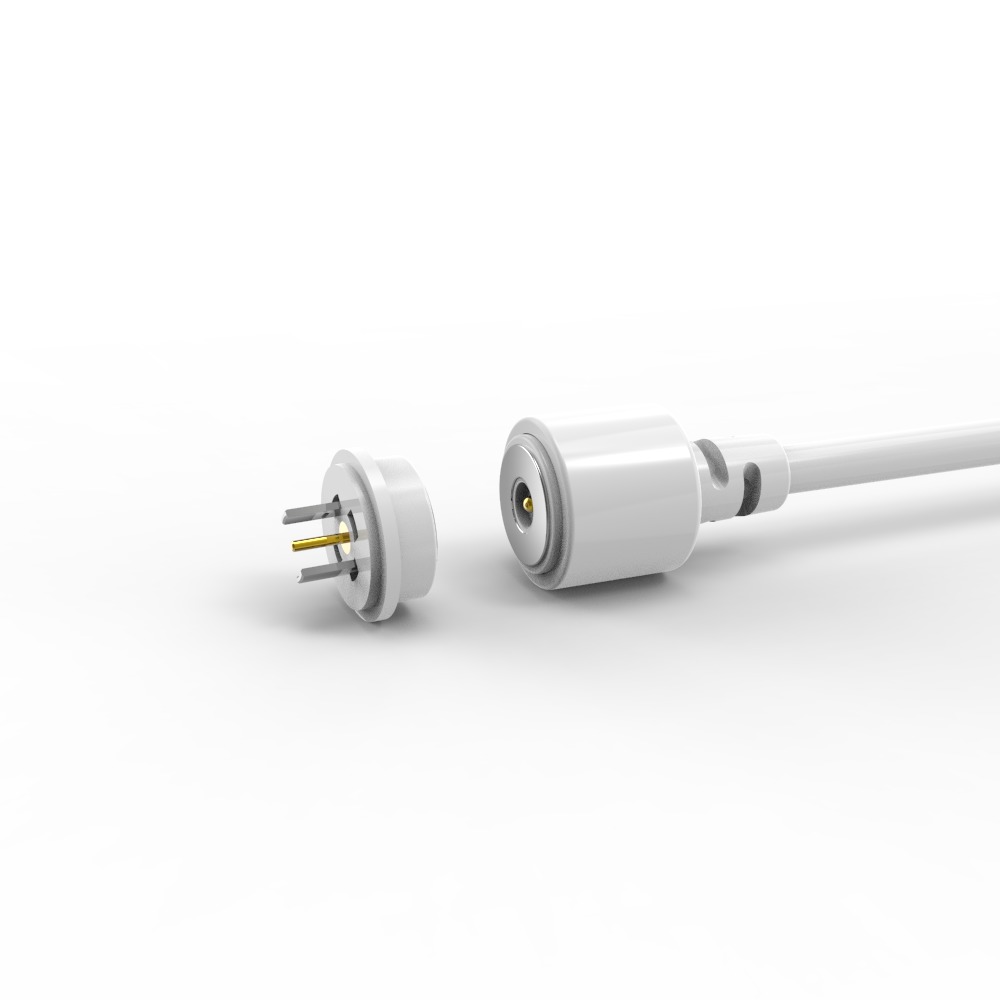

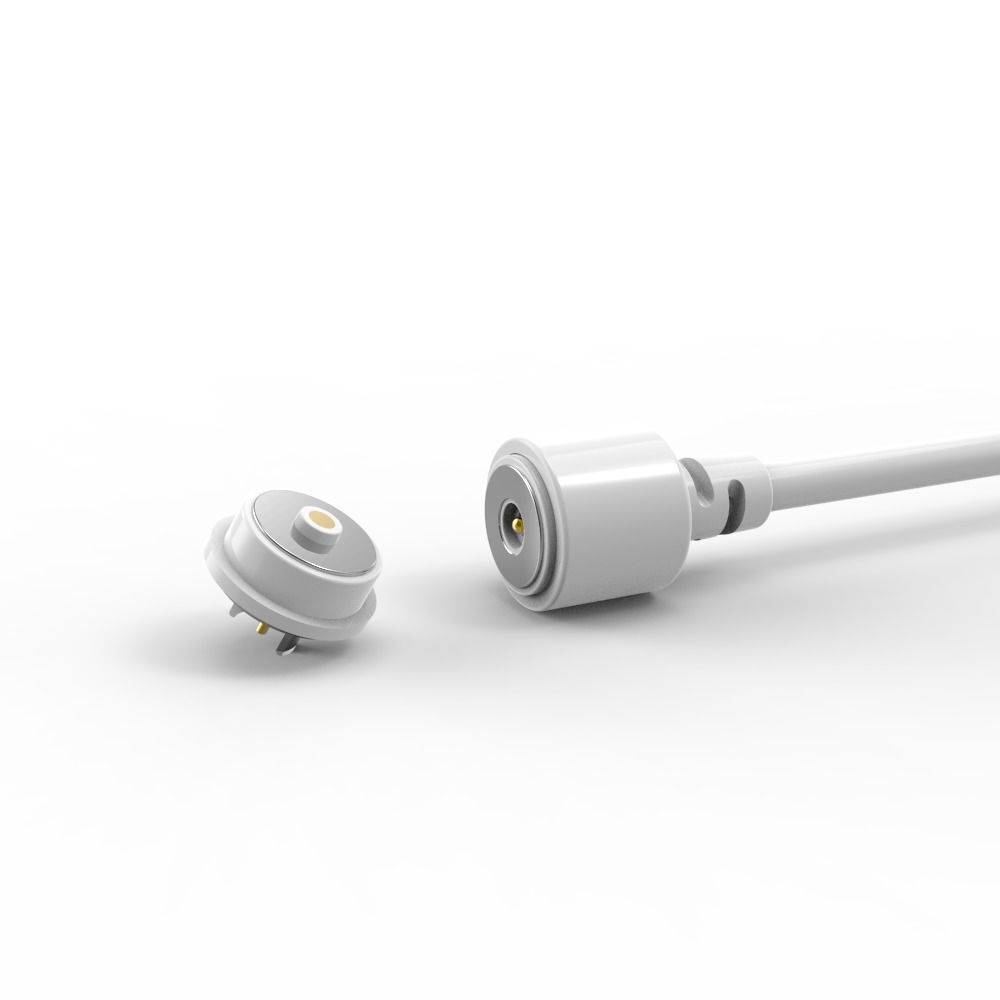

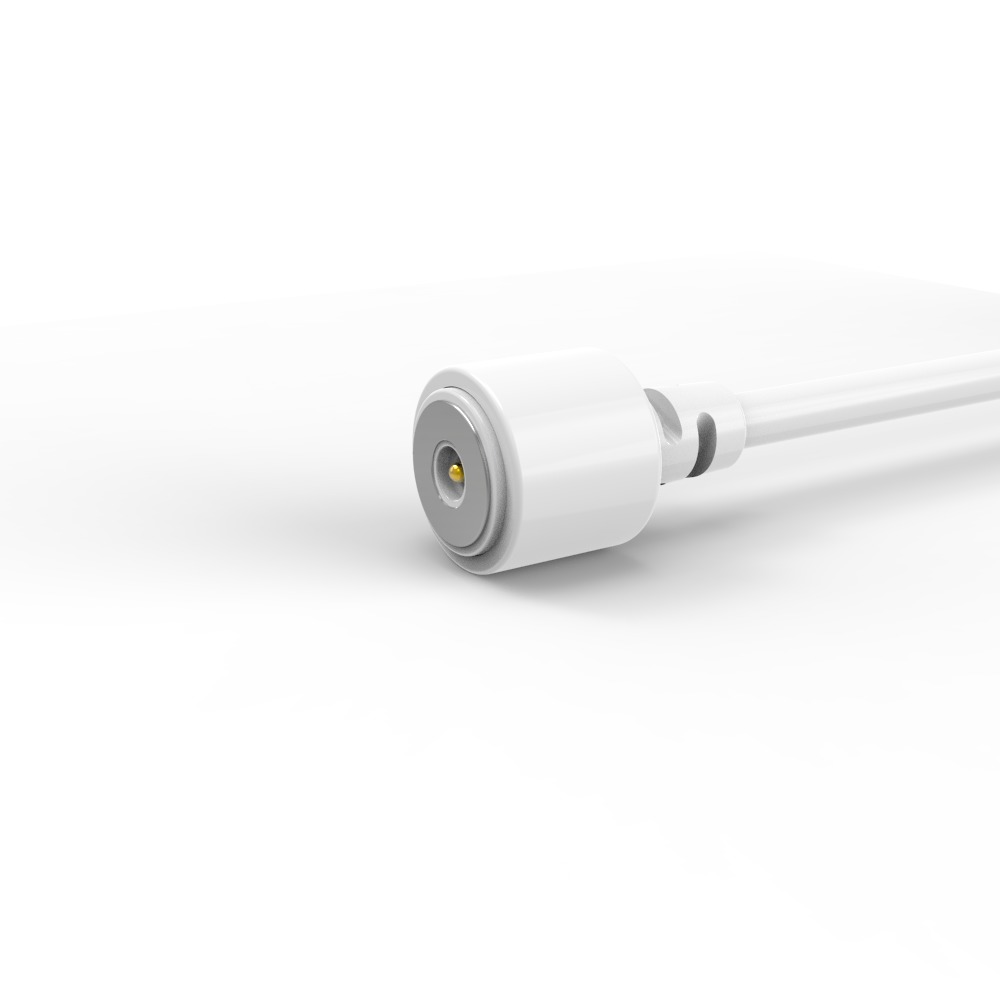

지름 8.0mm 맞춤형 남성과 여성 스마트 신발용 자기 USB 케이블
UPE는 전문 자석 커넥터 및 자석 케이블 커넥터 제조업체입니다.
UPE 회사는 전문적인 글로벌 제조업체로서, 우리는 고객의 정확한 요구 사항을 충족하도록 설계된 독특한 설계 자석 솔루션을 제공합니다.정밀 엔지니어링 형태 요인자석 포고 핀을 이용해서, 그들은 심지어 까다로운 환경에서도 우수한 전기 전도성과 우수한 부식 저항을 보장합니다.
제품은 주로 유럽, 미국, 캐나다, 호주, 아시아의 선진국 및 지역으로 판매됩니다.

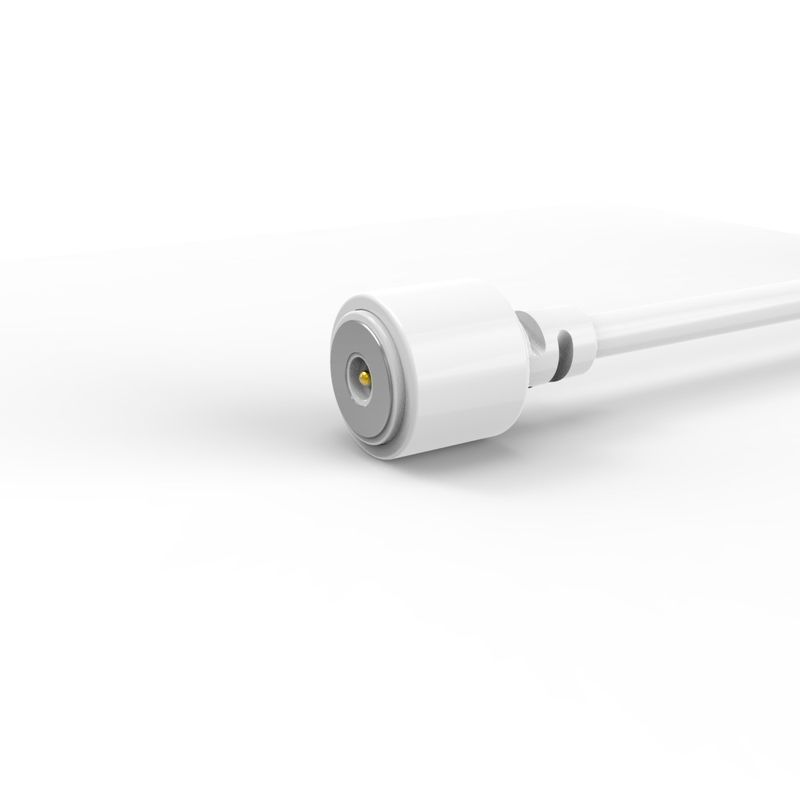

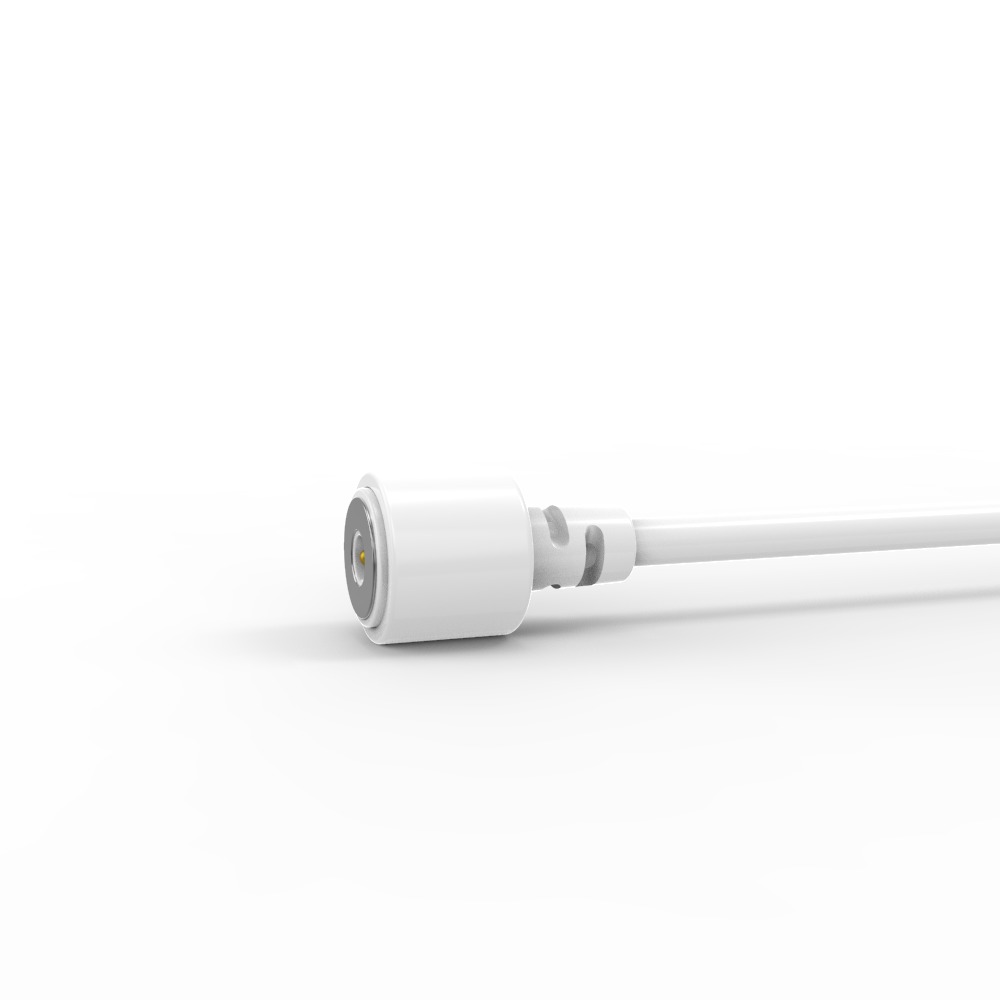

남성 자기 케이블 연결 장치:
재료:
Pogo Pin: Brass ((Plunger&Barrel Plating 5U" Min Au over 60~100U"Ni);
하우스: 흰색 LCP+30%GF UL94 V-0
마그네트: NdFeB N52 플래팅 Ni
케이블:흰색OD 3.00*2C (TC43*0.08)
철조장갑:흰색TPE 90A
커넥터 재킷: 하얀TPE 90A..
...기계:
스프링 힘: 60g±10g, 0.4mm 작업 스터크.
뚜라기:0.6mm
기계적 수명: 10000주기 분..
전기:
전압: 12V
전류: 2A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트:48 H.
여성 마그네틱 커넥터
..물질:
PINr: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 가공한다.
하우스: 흰색 LCP+30%GF UL94 V-0
껍질: 납 없는 C6801 플래팅 니
자석: NdFeB N52 플래팅 Ni
전기:
전압:120.0V
전류:3.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품입니다.
소금 스프레이 테스트:48H
...& 핵심 검사 차원
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4- 융통형 주사형
5- 와이어는 직접 연결할 수 있습니다.
원형 2Pin 자기 케이블 커넥터 파라미터:
|
이름 |
자기 케이블 커넥터 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
직경 |
80.0mm |
|
유선 |
TPE |
|
케이블 길이 |
1000±20mm |
|
색상 |
흰색 |
|
포고 핀/터닝 부품 |
납 없는 C6801 |
|
자석 |
N52 NdFeB 접착 Ni 15-20um |
|
주택
|
흰색 LCP+30%GF UL94 V-0 |
|
스프링 힘 |
60g±10g, 0에서4mm 근로성 오징어 |
|
가득하다오징어 |
00.6mm |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
2맥스 |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 2Pin 여성 자기 연결 장치 기술 도면
Re추천 PCB 레이아웃
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현, 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다
●공간을 절약하는 여성 커넥터 및 PCB 어댑터는 포고 타입 및 SMT DIP 패치 케이블 연결을 달성 할 수 있습니다.
●우수한 부식 저항 등급 (48H-120H) 가 가혹한 환경에서 사용 요구 사항을 충족
●훌륭한 확장 가능한 인터페이스, 실행할 수 있는 (전력 신호, 비디오 오디오, 잭, 등)
●개발 시간은 짧고, 곰팡이 제조 비용은 낮으며, 사용자 정의에 적합합니다
제품 사용:
1항공우주, 의료기기, 자동차 탑재 전자제품, 소형 가전, 자동화된 산업 장비, 데이터 통신 장비, 산업 검사 장비무선 장치, 철도 이동 지능형 차량
2: 가상현실 장치 (VR), 무인 항공기 장치, 지능형 로봇 장치
3: 스마트 웨어러블 제품, 스마트 포지셔닝 제품 (어린이의 스마트 워치, 스마트 팔찌, 웨어러블 휴대 전화, 블루투스 헤드폰 등)
4: 스마트 홈 기기, 스마트 휴대용 터미널 기기, 스마트 위생 장비, 스마트 야외 스포츠 장비, 스마트 물리 치료 및 뷰티 장치
5: 소비자 전자제품, 소형 가전제품 (프린터, 스마트 폰, 컴퓨터, 카메라, 시청각 장비, PDA)
왜 우릴 선택했지?
1.R & D 팀은 독립적인 디자인과 개발 능력, 제품 개발과 맞춤화 될 수 있습니다; 당신은 단지 ID를 가지고, 우리는 당신을 위해 왼쪽을 할 것입니다, 무료 개발, R & D 시간 3-5 일.
2제품 프로젝트의 다중 프로그램 선택, 둥근, 사각형, 정사각형, 모양 연결자기 힘은 1N에서 30N까지 도달 할 수 있습니다..
3연결 방법:마그네트와 마그네트,연금과 마그네트,철판과 같은,이 다른 구조와 응용을 충족하기 위해,마그네트장의 간섭을 피하기 위해, NdFeB 마그네트를 사용,자기력을 영원히 유지할 수 있습니다..
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
1단계: 요구 사항 을 알려라
다음의 주요 세부사항을 제공하세요:
✅연결 장치 유형: 예를 들어, 충전 전용, 데이터+전력 (USB-C/HDMI), 포고 핀, 하이브리드
✅양: 연간량 추정 (예: 연간 50만 유닛)
✅사용자 정의 요구 사항:
모양/대면 (예를 들어, 원형 Ø5mm, 직각)
.등급 전류 (예를 들어, 8A 급속 충전)
.IP 등급 (예를 들어, IPX8 방수)
신호 유형 (예: USB 2.0 + 12V 전원)
미적 (색, 브랜드, 표면 마감)
✅기술 사양: 작동 전압, 짝짓기 주기, 작동 온도 범위
2단계: 공고 & 계약
UPE는 다음과 같이 제공합니다.
단위 가격 (500만명 이상의 주문에 대한 부피 할인)
.전기 시간 (원형 + 대량 생산)
지불 조건 (예를 들어, 50% 보증금, 50% 선적)
최종 결정: MOQ, 배달 일정, 포장
단계 3: 주문 확인 및 지불
PO 또는 공식 주문 계약에 서명
다음을 통해 안전하게 지불하세요:
은행 송금 (SWIFT/TT)
- 페이팔
신용 편지 (대량 주문)
단계 4: 생산 및 운송
✅프로토타입 제작: 5-7일 (대량 생산 전 샘플 승인)
✅대량 생산: 15-20 일 (유연한 확장)
운송:
.EXW
추적 가능한 물류 (DHL, FedEx, 해상 운송)
단계 5: 품질 보장
✅배송 전: UPE는 QC 보고서를 제공합니다 (IP 테스트, 연속성 검사)
✅배달 후: 확인:
차원의 정확성
신호/전력
- 일관성을 완성해
선박
궁금한 사항은union@upetech.net
