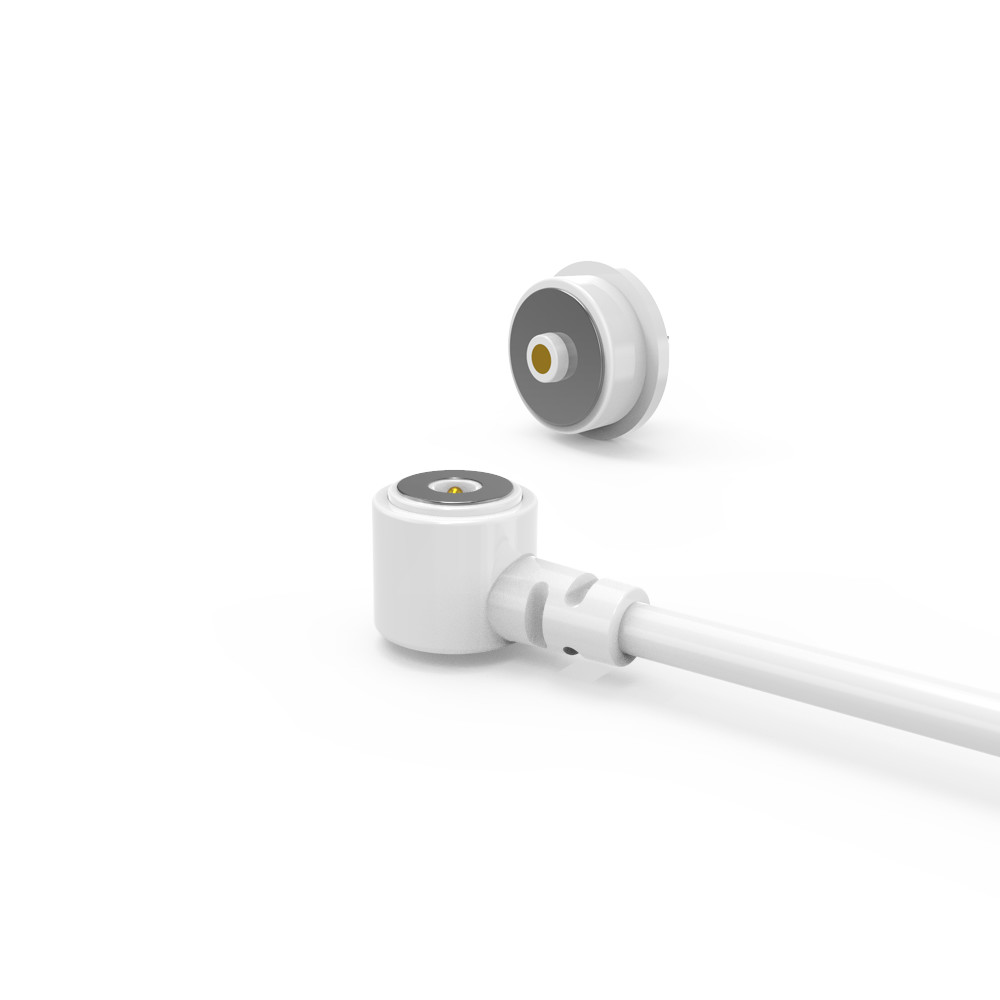

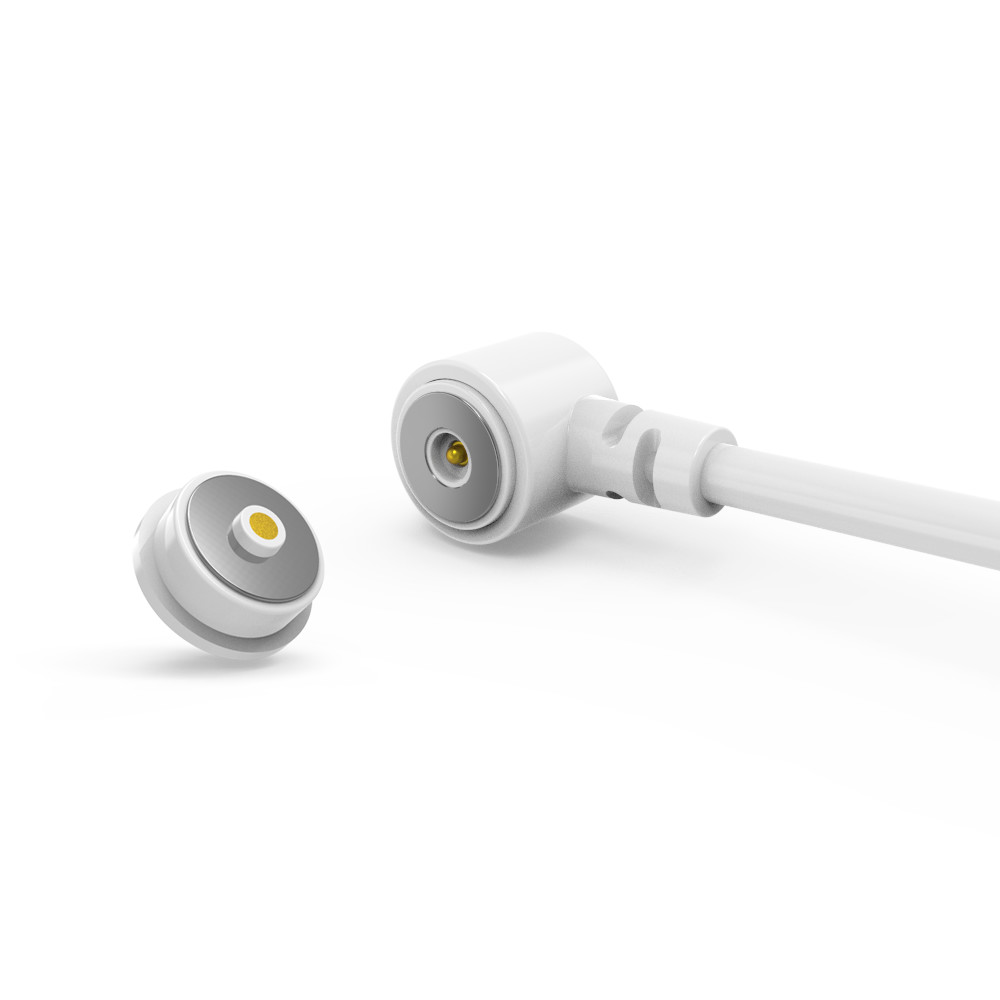

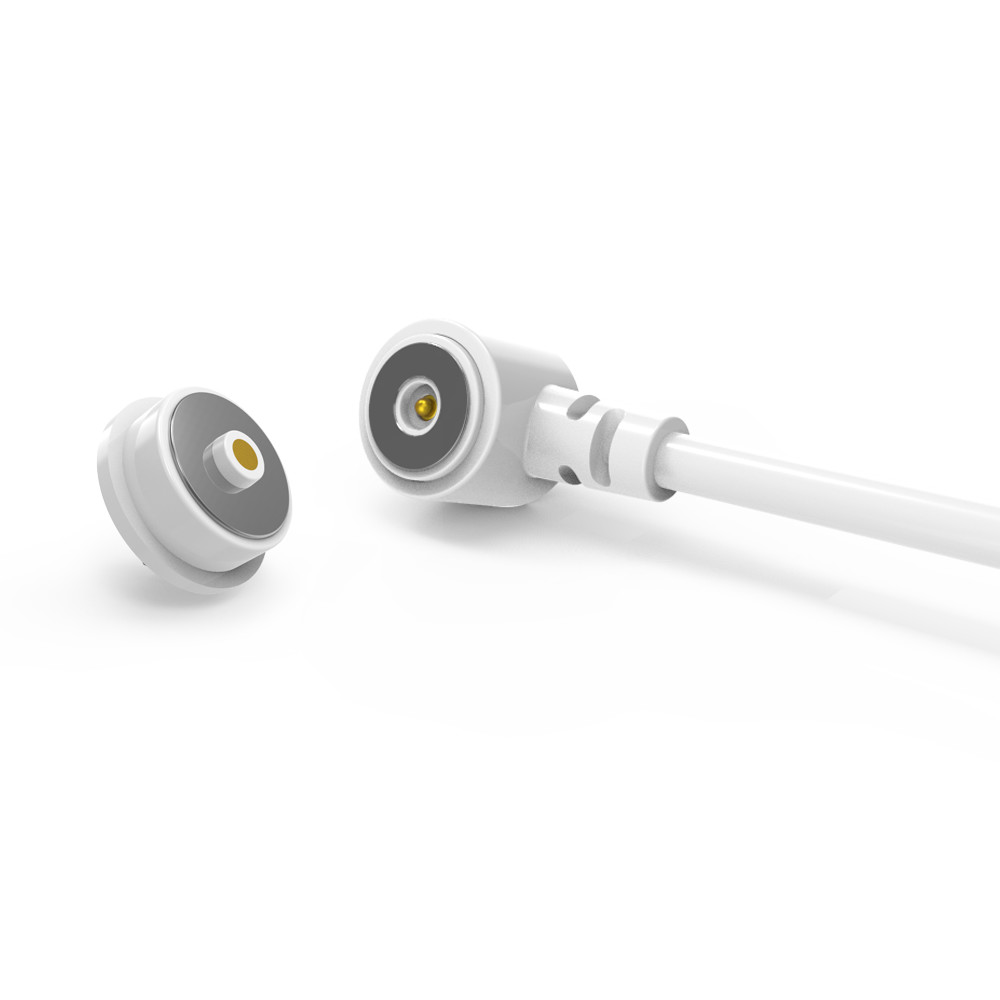

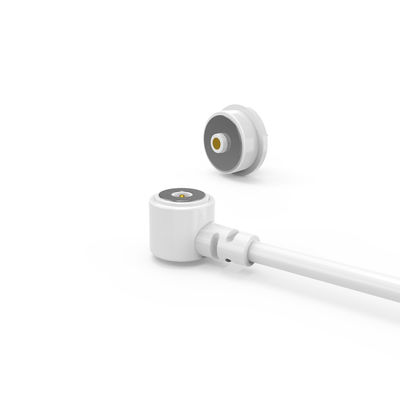

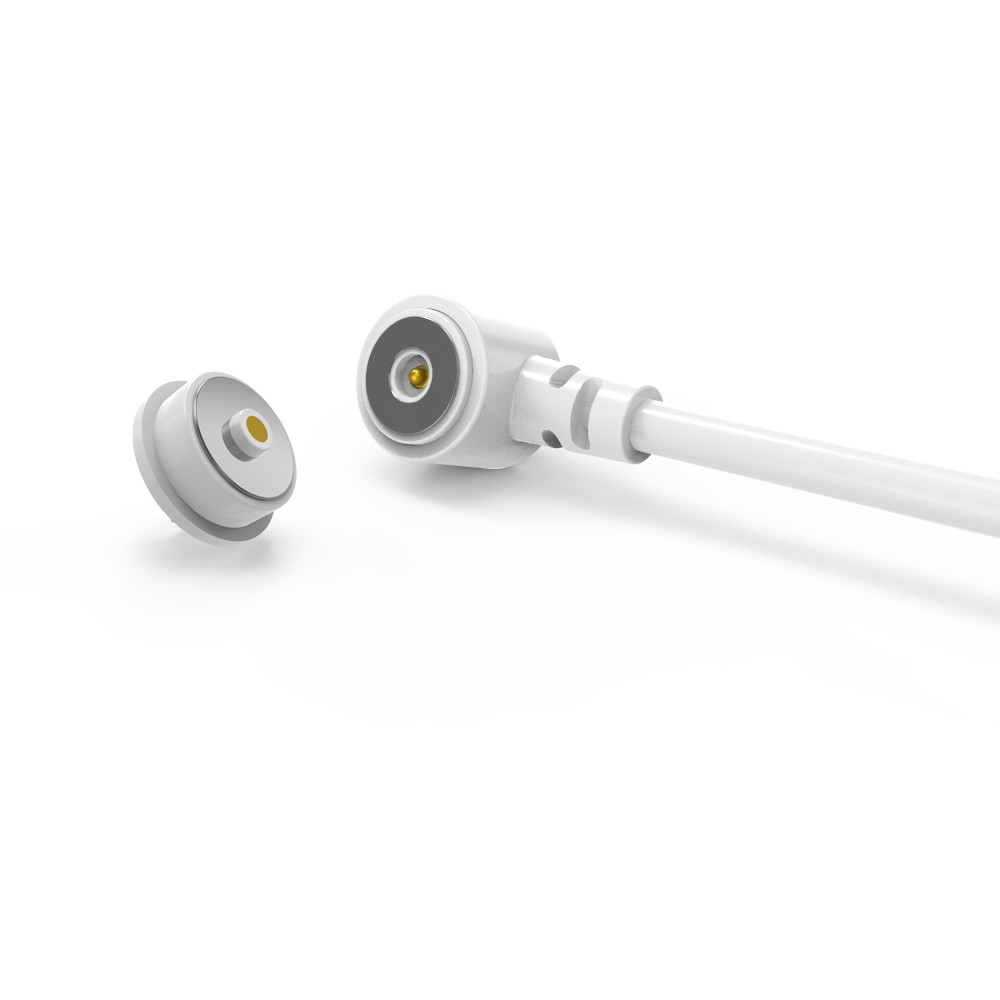

화이트 마그네틱 케이블 커넥터 남성 여성 전원 충전기 USB 케이블 커넥터

흰색 마그네틱 케이블 커넥터 수 암 전원 충전기 USB 케이블 커넥터.

UPE는 전문 마그네틱 커넥터 및 마그네틱 케이블 커넥터 제조업체입니다.

당사는 귀하의 모든 요구 사항을 충족하고 마그네틱 커넥터 맞춤형 서비스를 제공하기 위해 자체 전문 디자이너를 보유하고 있습니다. 다양한 고객의 요구에 따라 다양한 마그네틱 포고 핀 커넥터 제품 및 솔루션을 설계할 수 있습니다.

당사는 회사의 발전을 위한 핵심으로 지속적인 기술 혁신과 고품질 제품을 고수해 왔으며, 전문적이고 경험이 풍부한 기술 팀은 관련 커넥터 업계에서 15년 이상의 경험을 보유하고 있습니다. UPE는 제품 개발 및 제조 분야에서 다년간의 경험을 보유하고 있습니다. UPE는 제품 설계, 개발 및 제조 과정에서 제품 품질을 보장합니다. 동시에 동시 개발과 같은 기술 지원도 고객에게 제공할 수 있습니다.

생산 공장 면적은 7S 표준에 따라 엄격하게 구현되며, 무진 공장은 생산 작업에 사용되고 작업 환경은 깨끗하고 깔끔합니다. 당사는 ISO90001 품질 관리 시스템 표준에 따라 품질 관리를 엄격하게 구현합니다.

제품은 주로 유럽, 미국, 캐나다, 호주 및 아시아의 선진국 및 지역에 판매됩니다.

주의:

1. 영구 NdFeB 자석:
당사 제품은 고품질 네오디뮴 철 붕소(NdFeB) 자석을 사용하여 정상 작동 조건에서 영구적인 자기력을 제공합니다.
참고: 다음과 같은 조건에서 자기 특성이 저하될 수 있습니다.

재료별 큐리 온도 초과 노출

물리적 손상 또는 구조적 손상

유사한 자기 극에 의한 지속적인 반대

2. 자기장 간섭:
고유한 자기장은 근처의 민감한 전자 장치에 영향을 미칠 수 있습니다. 다음을 권장합니다.

민감한 장치로부터 적절한 간격을 유지

필요한 경우 자기 차폐 구현

통합 지침은 당사 엔지니어링 팀에 문의

수 마그네틱 케이블 커넥터:

1. 재료 및 구조(프리미엄 및 내구성):

포고 핀: 고급 도금(60~100µ" Ni, 5µ" Au 미만)이 적용된 황동 코어는 우수한 내식성, 낮은 접촉 저항 및 장기적인 신뢰성을 보장합니다.

하우징: 흰색 LCP+30%GF UL94 V-0

자석: NdFeB N52(니켈 도금) – 부식 방지 기능이 있는 안전한 결합을 위한 업계 최고의 자기 강도(N52 등급).

케이블 및 재킷:

케이블: OD 3.0mm, 2코어(43x0.08mm 주석 도금 구리 가닥).

커넥터 및 와이어 재킷: 흰색 TPE 90A – 유연하고 내마모성이 뛰어나며 미적으로 일관성이 있습니다.

2. 기계적 성능(정밀 설계):

스프링 힘: 0.4mm 작동 스트로크에서 60g ±10g – 안정적인 접촉 압력 및 쉬운 결합을 위해 최적화되었습니다.

스트로크: 전체 이동 거리 0.6mm(작동 스트로크 1.0mm).

수명: 10,000+ 사이클 – 고주파에 대한 견고한 설계

3. 전기적 신뢰성(테스트 및 인증):

정격: 12V / 2A – 저전력 데이터/전원 전송에 적합(예: 웨어러블, IoT 장치).

접촉 저항: 핀당 ≤50mΩ(최소 전압 강하 보장).

테스트: 100% 개방/단락 회로 테스트 + 48H 염수 분무(내식성 검증).

준수: ROHS/REACH – 글로벌 시장을 위한 환경 안전.

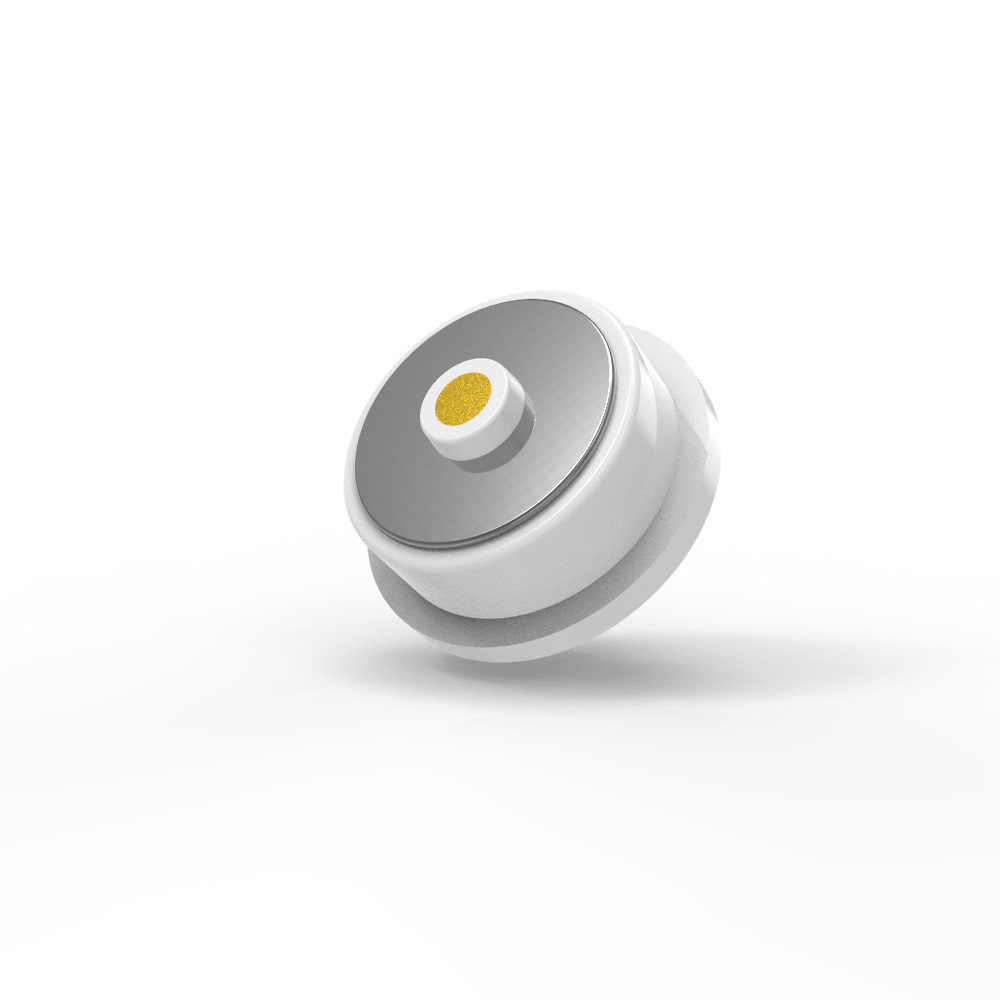

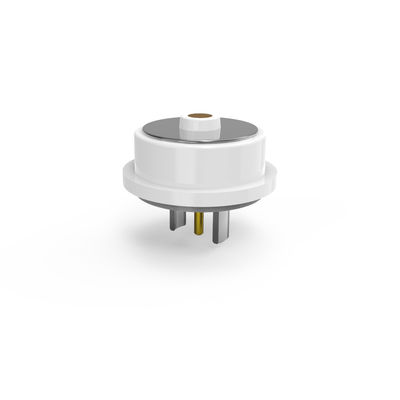

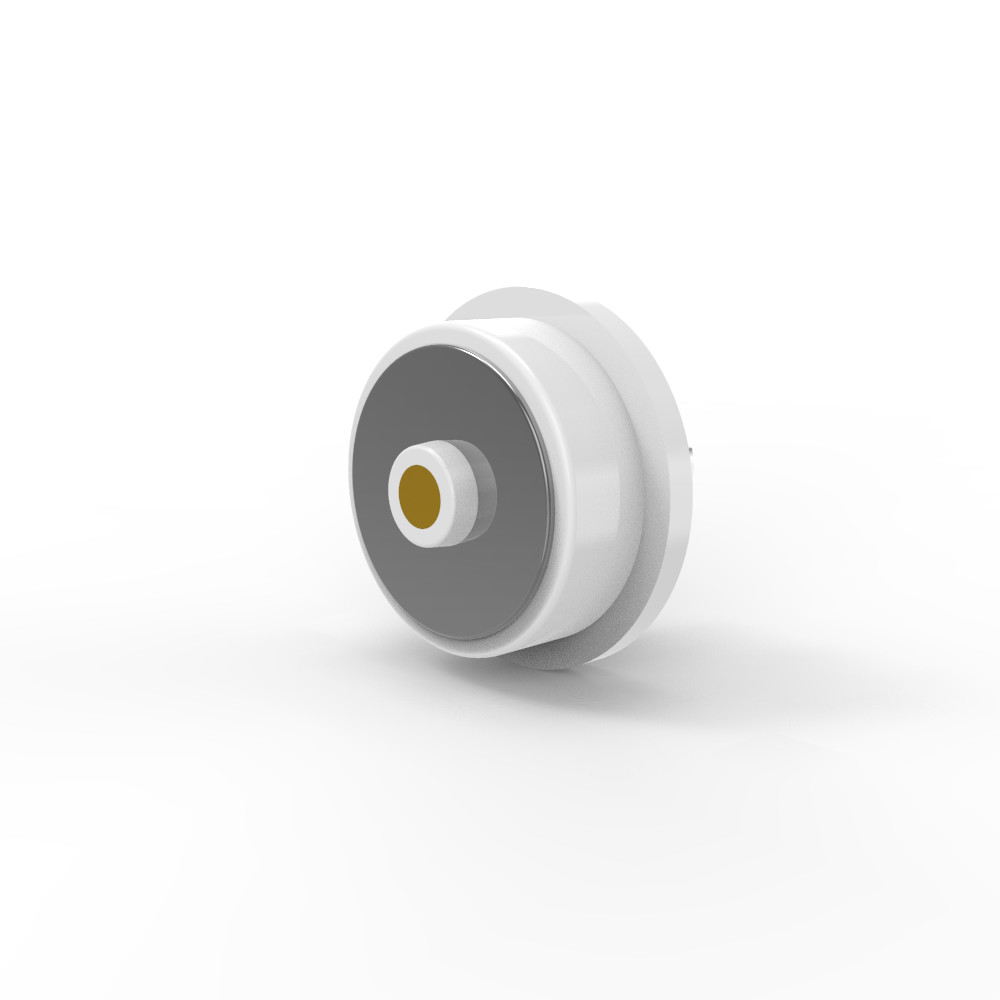

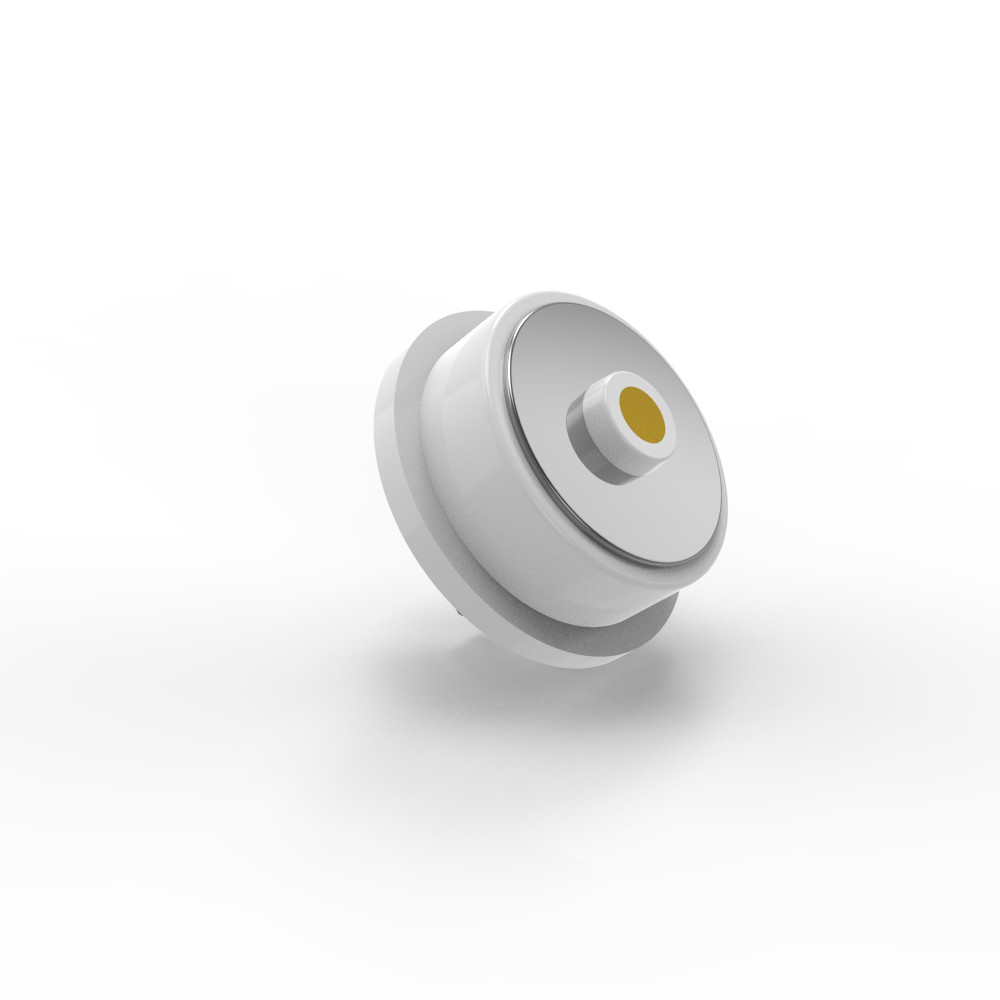

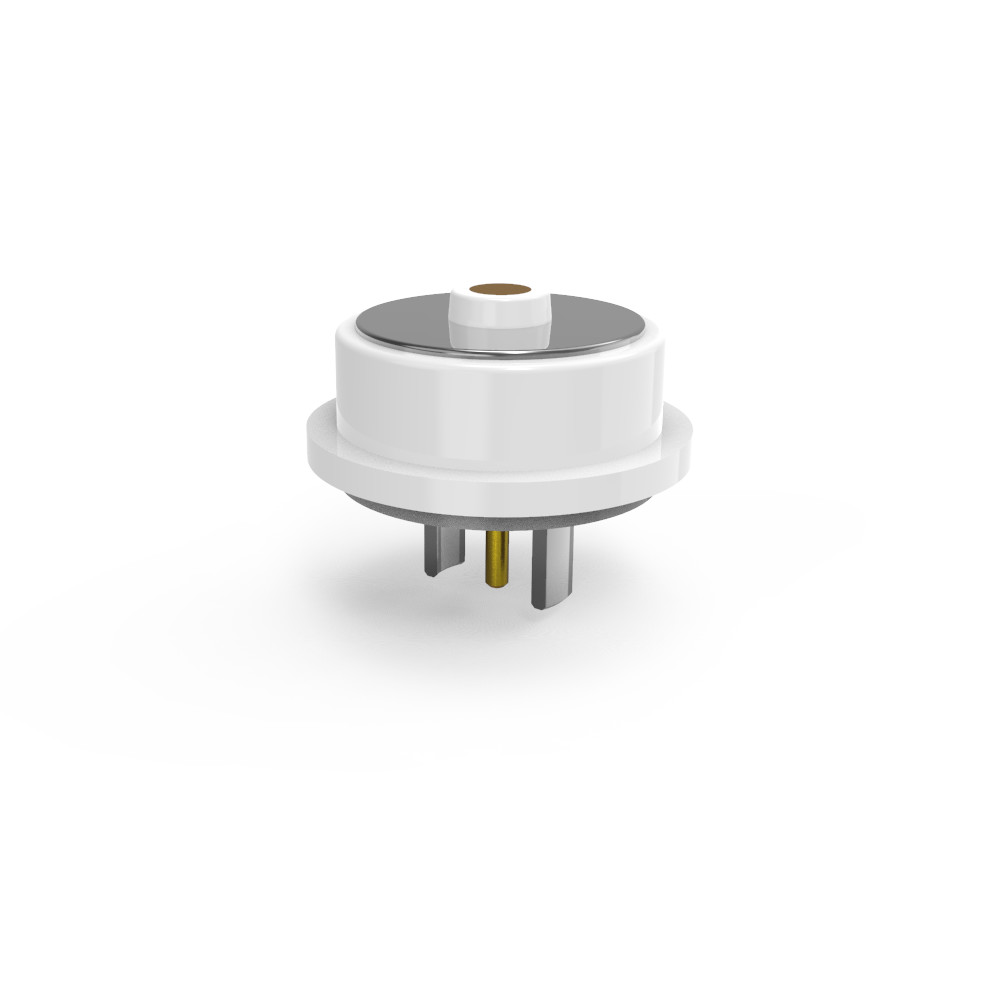

암 마그네틱 커넥터:

주요 구성 요소 및 재료:

1. 핀(전기 접점):

. 기본 재료: 무연 황동 합금 C6801(표준 황동보다 구리 함량이 높아 전도성 및 내식성이 향상됨).

. 도금: 수컷과 동일 - 최소 5µ" 금(Au) 위에 60-100µ" 니켈(Ni). 우수한 내식성과 낮은 접촉 저항을 보장합니다.

2. 하우징(주요 플라스틱 본체):

. 재료: 수컷과 동일 - 흰색 LCP+30%GF UL94 V-0

3. 쉘(외부 금속 구조):

. 재료: 무연 황동 합금 C6801.

. 도금: 니켈(Ni). 부식 방지 및 일관된 마감을 제공합니다. 이는 수 커넥터와 비교하여 상당한 구조적 차이입니다.

3. 자석:

. 유형: 수컷과 동일 - NdFeB N52(가장 강력한 일반 등급).

. 도금: 니켈(Ni). 자석 부식 방지에 필수적입니다.

전기적 사양:

1. 작동 전압: 12V DC(수컷과 동일).

2. 작동 전류: 3.0A(중요한 차이점 - 수컷의 2A 정격보다 높음).

3. 접촉 저항: 핀당 최대 50mΩ(수컷과 동일한 사양).

4. 테스트: 100% 개방 및 단락 회로 테스트(표준 품질 관리).

규정 준수 및 신뢰성:

환경 규정 준수: 명시적으로 RoHS 및 REACH 규정 준수.

내식성(염수 분무 테스트): 48시간(수컷과 동일, 도금/재료에 대한 우수한 환경 탄력성 표시

제품 적용 설명(다음으로 제한되지 않음):

1. 플러그인 용접 PCB 보드;
2. 와이어 용접 후 성형 및 캡슐화;
3. 해당 PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 임베디드 가능한 금형의 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

원형 2핀 마그네틱 케이블 커넥터 매개변수:

원형 2핀  케이블 커넥터 기술 도면

원형 2핀  암 마그네틱 커넥터 기술 도면

Re권장 PCB 레이아웃

마그네틱 커넥터의 장점:

● 자동 흡착 연결 경험의 인간화된 디자인;

● 인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며 장치를 제거하기 쉽지 않습니다.

● 수명: 최대 100,000-200,000 사이클;

● 방수 디자인: 장치의 암단은 방진 및 방수(IPX8)가 가능합니다.

● 빠른 충전 시간: 5A-10A 마그네틱 커넥터 디자인은 대전류 전송을 견딜 수 있습니다.

● 마그네틱 커넥터의 외관은 고객의 응용 장치 디자인에 따라 일치시킬 수 있습니다.

● 제품 단락 회로 방지 구조 설계 및 안전 장치;

● 고주파 신호 전송을 실현하여 기존 USB2.0 HDMI 1.3 기능 비디오 및 오디오 신호 전송을 대체할 수 있습니다.

제품 응용:

1.웨어러블 장치, 지능형 위치 장비, 어린이용 스마트 손목 밴드, 스마트 시계, 웨어러블 휴대폰, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블, 마그네틱 스트립 와이어 엔드 연결

2. 의료 장비, 무선 장비, 데이터 통신 장비, 통신 장비, 자동화 및 산업 장비, 시청각 장비

3. 항공, 우주 항공 전자, 군사 통신

4. 자동차, 차량 내비게이션, 테스트 및 측정 장비

5. 소비자 전자 제품(휴대폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자 제품 및 기타 여러 전자 분야)

왜 우리를 선택해야 할까요?

1. 전문적인 맞춤형 서비스

2. 빠른 샘플 생산 능력

3. 엄격한 품질 관리 시스템

4. 수입 부품으로 가공

5. 고정밀 테스트 장비

6. 합리적인 비용 관리 절차

7. 제품 환경 표준

마그네틱 케이블 커넥터 주문 방법

1단계: 요구 사항 제출
다음 주요 세부 정보를 제공하십시오.

✅커넥터 유형: 예: 충전 전용, 데이터+전원(USB-C/HDMI), 포고 핀, 하이브리드

✅수량: 예상 연간 볼륨(예: 연간 50K 단위)

✅맞춤화 요구 사항:
. 모양/크기(예: 원형 Ø5mm, 직각)
. 전류 정격(예: 8A 고속 충전)

. IP 등급(예: IPX8 방수)

. 신호 유형(예: USB 2.0 + 12V 전원)
미적(색상, 브랜딩, 표면 마감)

✅기술 사양: 작동 전압, 결합 주기, 작동 온도 범위

2단계: 견적 및 계약
UPE 제공:
. 단가(5K+ 주문 시 볼륨 할인)
. 리드 타임(프로토타입 제작 + 대량 생산)
. 지불 조건(예: 50% 보증금, 50% 선적 전)

최종 결정: MOQ, 배송 일정, 포장

3단계: 주문 확인 및 결제
PO 또는 공식 주문 계약서에 서명

다음 방법을 통해 안전하게 결제하십시오.
. 은행 송금(SWIFT/TT)
. 페이팔
. 신용장(대량 주문의 경우)

4단계: 생산 및 배송
✅프로토타입 제작: 5-7일(대량 생산 전 샘플 승인)

✅대량 생산: 15-20일(유연한 확장)

배송:
. EXW
. 추적 가능한 물류(DHL, FedEx, 해상 운송)

5단계: 품질 보증
✅선적 전: UPE는 QC 보고서(IP 테스트, 연속성 검사)를 제공합니다.

✅배송 후: 다음을 검사합니다.
. 치수 정확도
. 신호/전원 성능
. 마감 일관성
