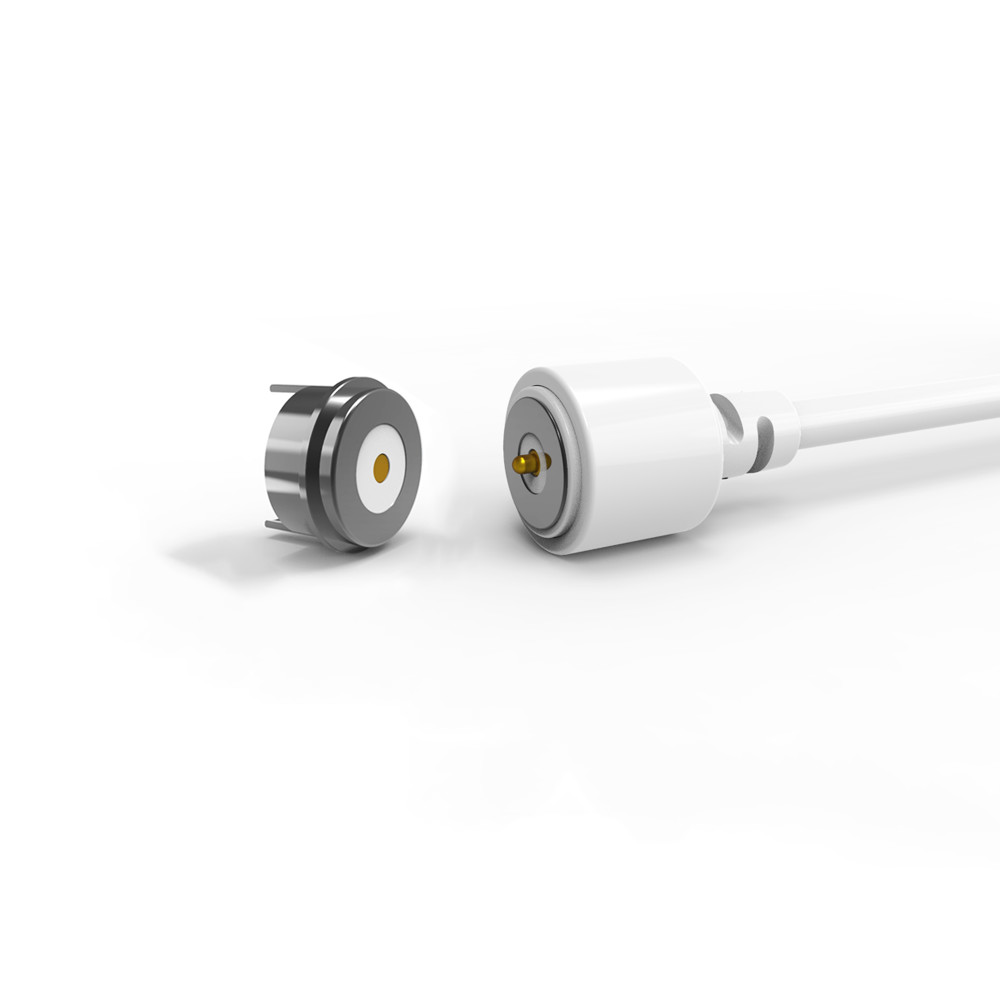

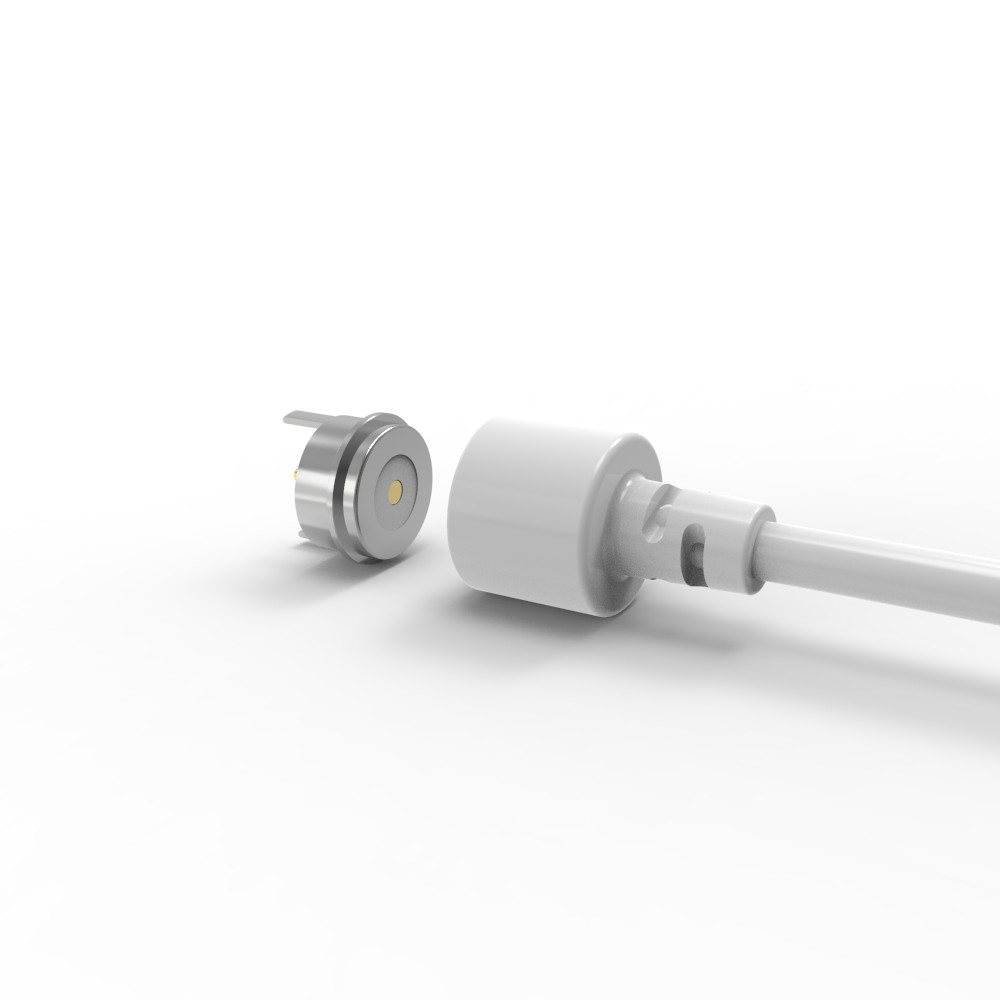

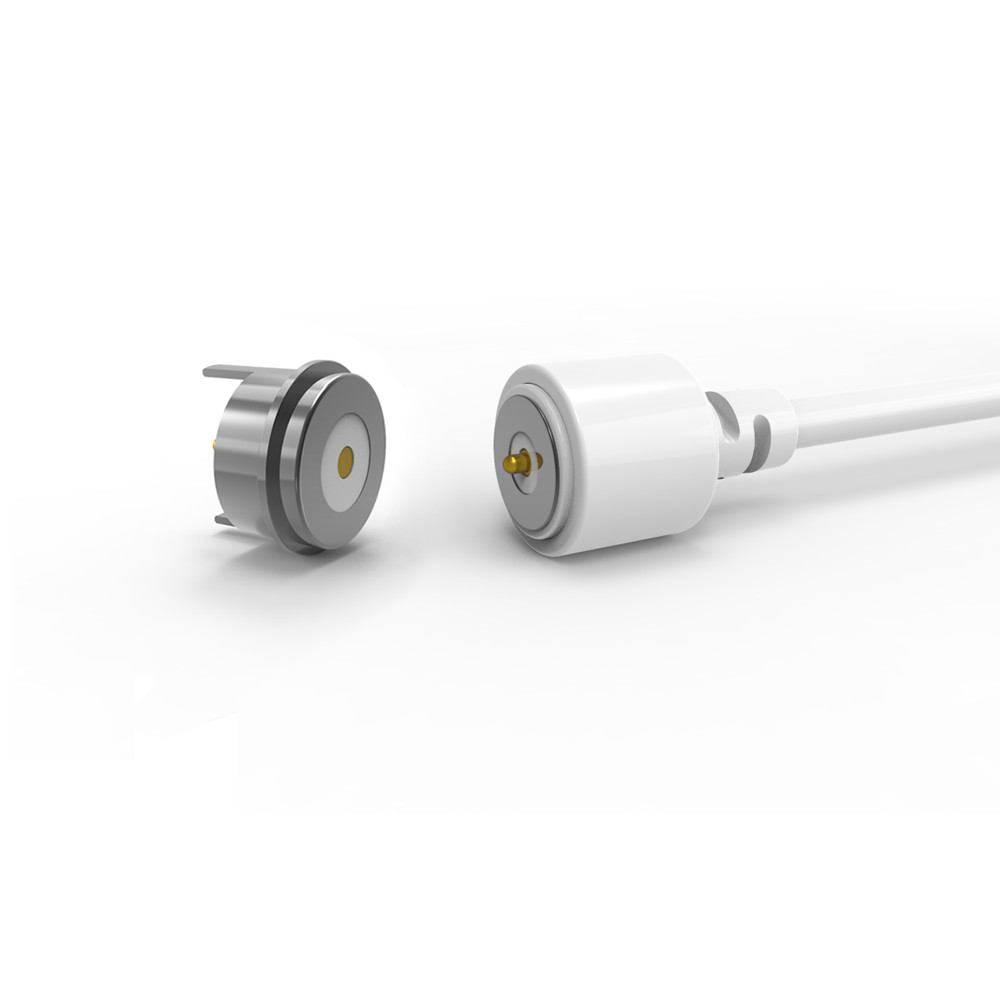

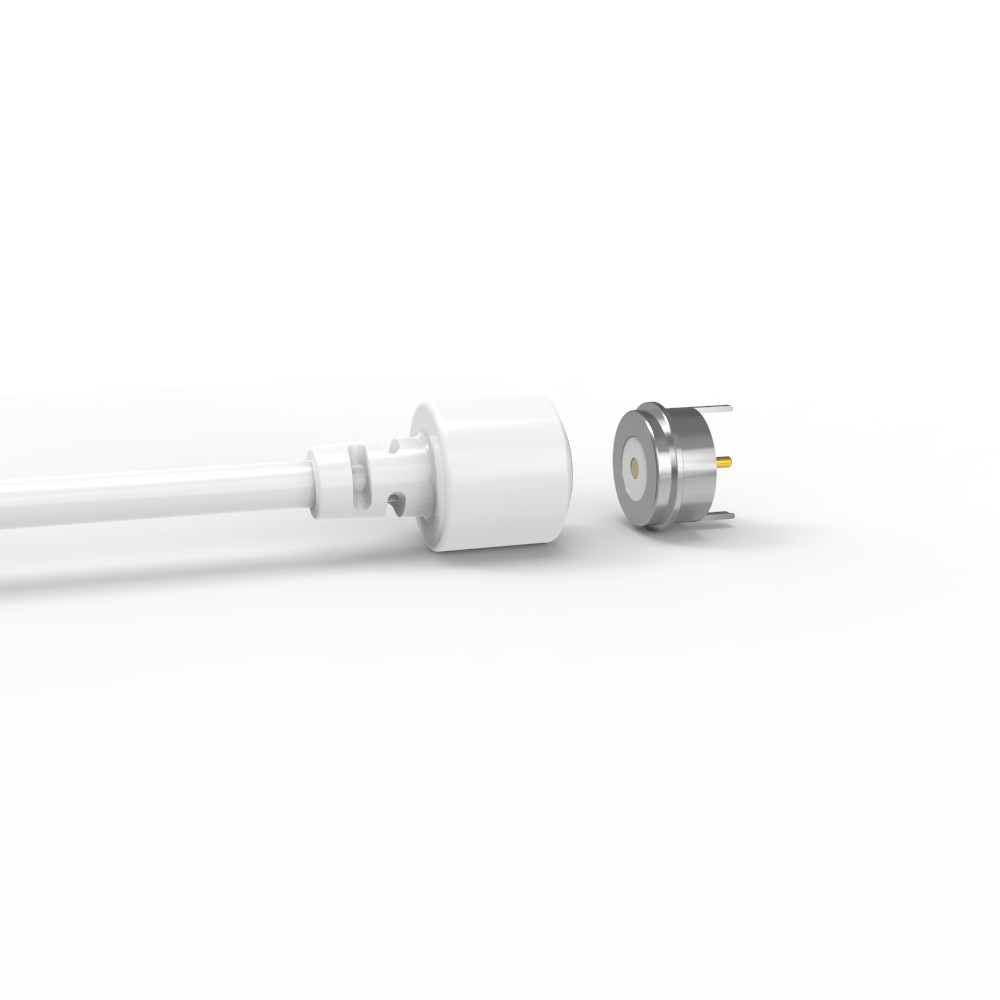

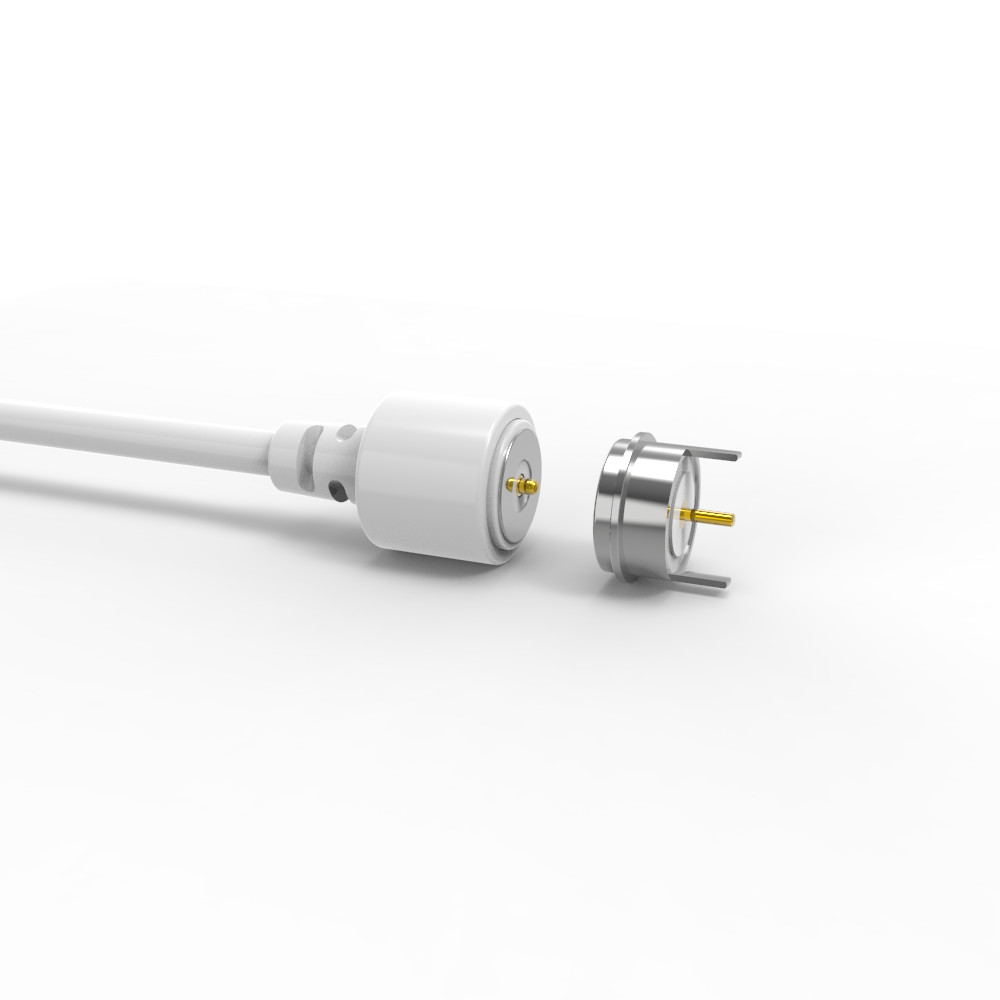

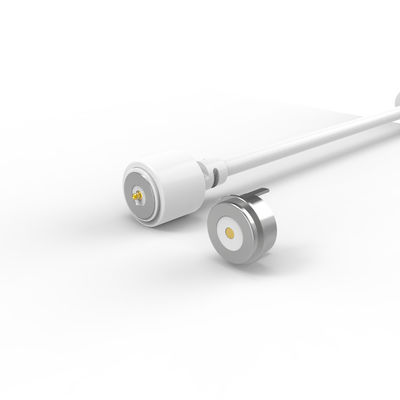

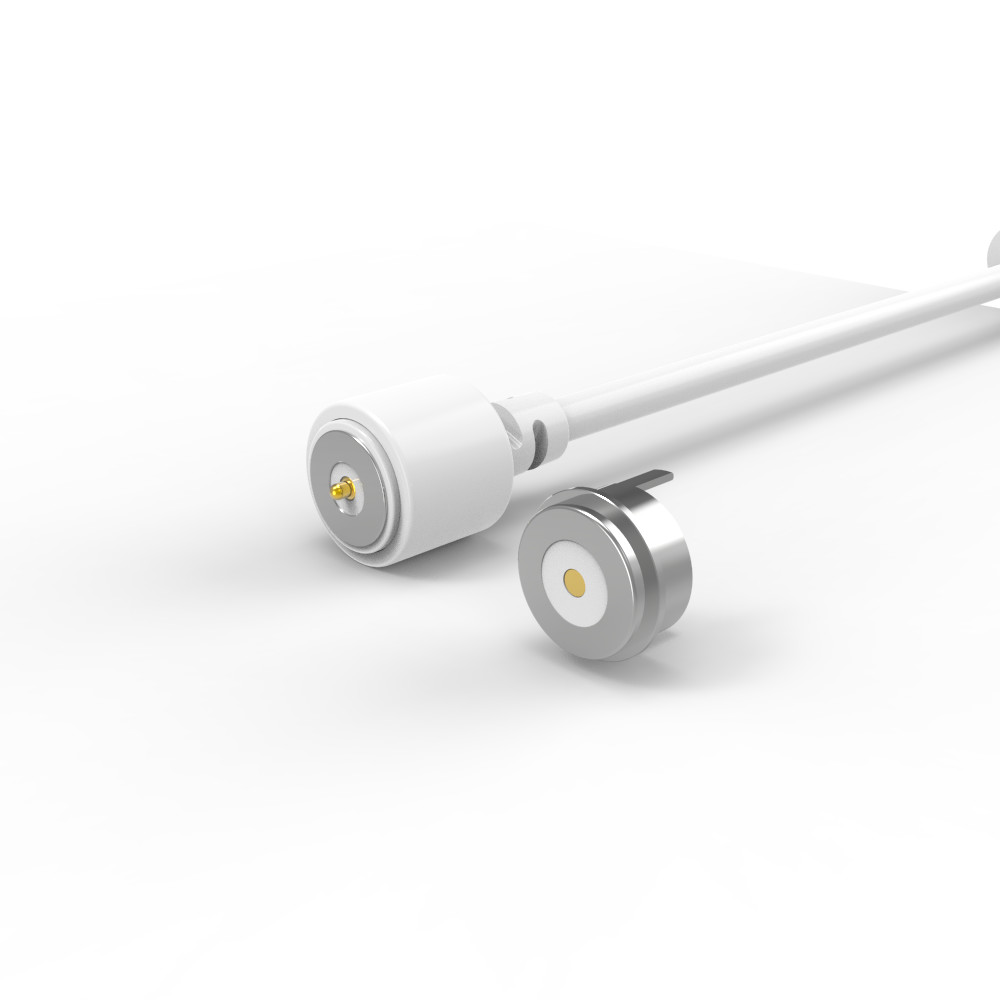

2포지션 자석 스프링 로드 포고 핀 커넥터 - USB A 자석 케이블 커넥터

2핀 포고 핀 커넥터에서 USB A 마그네틱 케이블 커넥터로.

UPE는 전문 마그네틱 커넥터 및 마그네틱 케이블 커넥터 제조업체입니다.

저희는 고객의 모든 요구 사항을 충족하고 마그네틱 커넥터 맞춤형 서비스를 제공하기 위해 자체 전문 디자이너를 보유하고 있습니다. 다양한 고객의 요구에 따라 다양한 마그네틱 포고 핀 커넥터 제품 및 솔루션을 설계할 수 있습니다.

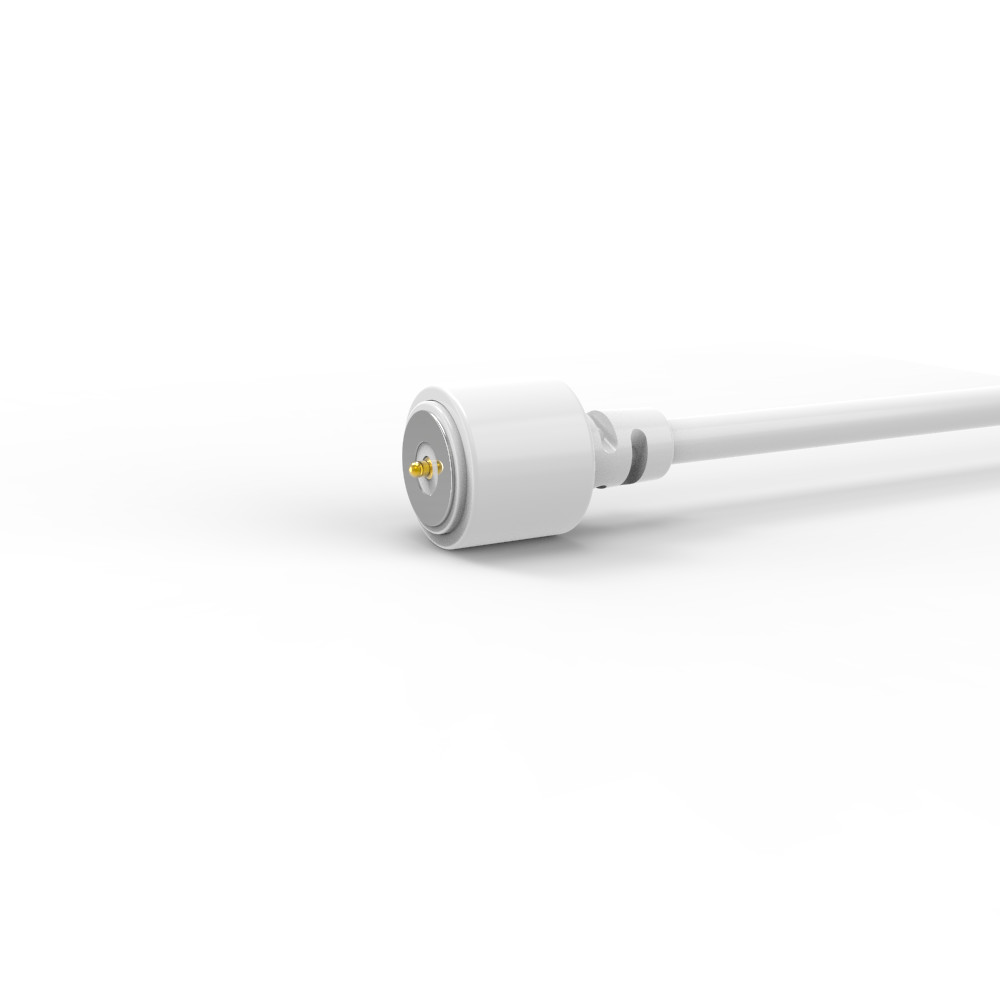

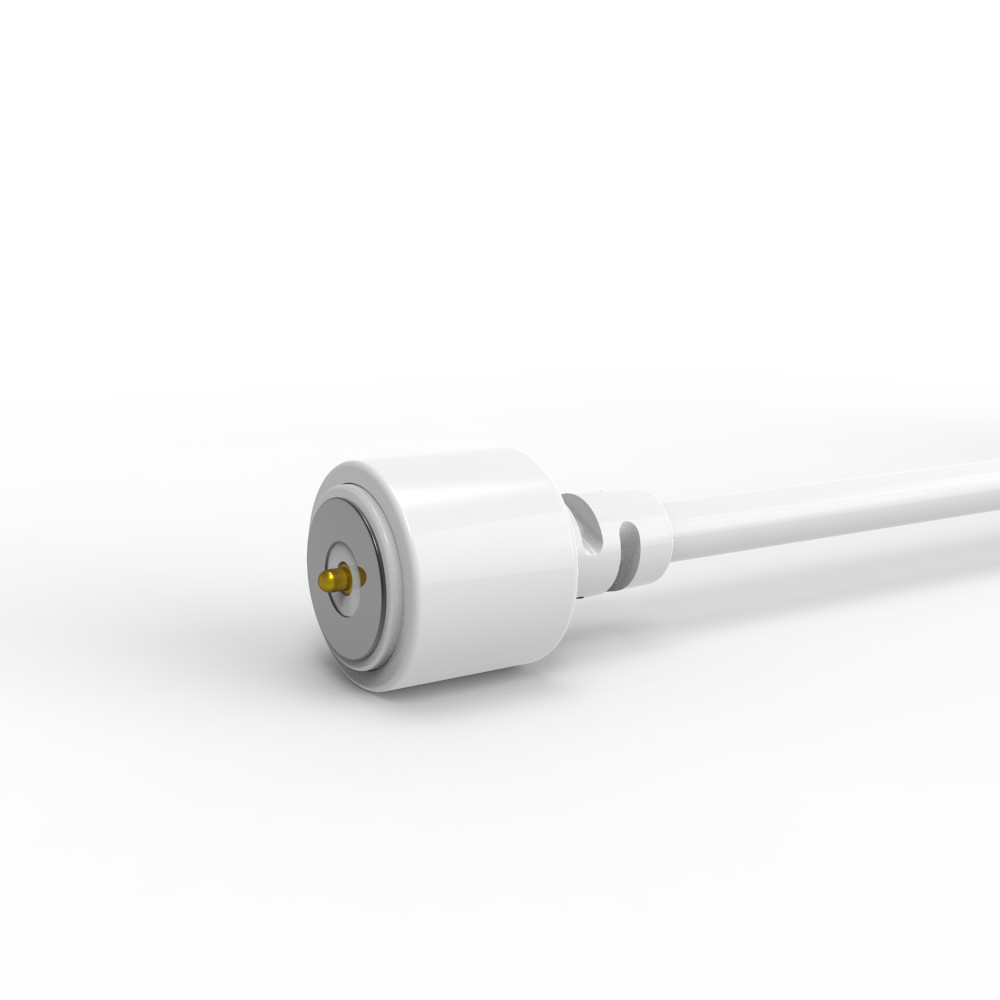

수컷 마그네틱 케이블 커넥터:

1. 재료 및 구조 (프리미엄 및 내구성):

포고 핀: 고급 도금된 황동 코어 (60~100µ" Ni 아래 5µ" Au)로 우수한 내식성, 낮은 접촉 저항 및 장기적인 신뢰성을 보장합니다.

하우징: HTN+30% 유리 섬유 (UL94 V-0) – 우수한 기계적 강도, 내열성 및 난연성.

자석: NdFeB N52 (니켈 도금) – 안전한 결합을 위한 업계 최고의 자력 (N52 등급) 및 부식 방지.

케이블 및 자켓:

케이블: OD 3.0mm, 2코어 (43x0.08mm 주석 도금 구리 가닥).

커넥터 및 와이어 자켓: 흰색 TPE 90A – 유연하고 내마모성이 뛰어나며 미적으로 일관성이 있습니다.

2. 기계적 성능 (정밀 설계):

스프링 힘: 1.0mm 작동 스트로크에서 60g ±10g – 안정적인 접촉 압력 및 쉬운 결합을 위해 최적화되었습니다.

스트로크: 전체 이동 거리 1.2mm (작동 스트로크 1.0mm).

수명: 10,000+ 사이클 – 고주파에 대한 견고한 설계

3. 전기적 신뢰성 (테스트 및 인증):

정격: 12V / 2A – 저전력 데이터/전력 전송에 적합 (예: 웨어러블, IoT 장치).

접촉 저항: 핀당 ≤50mΩ (전압 강하 최소화 보장).

테스트: 100% 개방/단락 회로 테스트 + 48시간 염수 분무 (내식성 검증).

준수: ROHS/REACH – 글로벌 시장을 위한 환경 안전.

암컷 마그네틱 커넥터:

주요 구성 요소 및 재료:

1. 핀 (전기 접점):

.기본 재료: 무연 황동 합금 C6801 (표준 황동보다 구리 함량이 높아 전도성 및 내식성이 향상됨).

.도금: 수컷과 동일 - 최소 5µ" 금 (Au) 위에 60-100µ" 니켈 (Ni). 우수한 내식성 및 낮은 접촉 저항을 보장합니다.

2. 하우징 (주요 플라스틱 바디):

.재료: 수컷과 동일 - 검은색 HTN+30% 유리 섬유, UL94 V-0. 높은 강도, 내열성 및 난연성을 제공합니다.

3. 쉘 (외부 금속 구조):

.재료: 무연 황동 합금 C6801.

.도금: 니켈 (Ni). 부식 방지 및 일관된 마감을 제공합니다. 이는 수컷 커넥터와 비교하여 중요한 구조적 차이입니다.

3. 자석:

.유형: 수컷과 동일 - NdFeB N52 (가장 강력한 일반 등급).

.도금: 니켈 (Ni). 자석 부식 방지에 필수적입니다.

전기적 사양:

1. 작동 전압: 12V DC (수컷과 동일).

2. 작동 전류: 5.0A (중요한 차이점 - 수컷의 2A 정격보다 높음).

3. 접촉 저항: 핀당 최대 50mΩ (수컷과 동일한 사양).

4. 테스트: 100% 개방 및 단락 회로 테스트 (표준 품질 관리).

준수 및 신뢰성:

환경 규정 준수: 명시적으로 RoHS 및 REACH 규정 준수.

내식성 (염수 분무 테스트): 48시간 (수컷과 동일, 도금/재료에 대한 우수한 환경 탄력성 표시

제품 적용 설명 (다음으로 제한되지 않음):

이 암컷 커넥터는 최종 제품에 다용도로 통합되도록 설계되었습니다:

1. 플러그인 용접 PCB 보드: PCB에 직접 스루홀 또는 표면 실장 납땜을 위해 설계되었습니다. 쉘에는 납땜 탭/핀이 있을 가능성이 높습니다.

2. 와이어 용접 후 성형 및 캡슐화: 와이어를 먼저 부착한 다음 스트레인 릴리프 및 밀봉을 위해 오버몰딩/캡슐화할 수 있습니다.

3. PCB에 전송 터미널 추가: 커넥터를 주 PCB에 연결된 중간 PCB "전송 터미널"에 장착할 수 있음을 시사합니다 (모듈성 또는 정렬에 유용).

4. 삽입 가능한 몰드를 위한 몰딩 주입: 삽입 성형을 통해 제품의 플라스틱 하우징에 안전하게 통합되도록 설계되었습니다. HTN 하우징과 금속 쉘은 견고한 고정 지점을 제공합니다.

5. 와이어 직접 결합: 와이어는 PCB에 먼저 연결하지 않고도 커넥터 핀에 직접 종단될 수 있습니다 (예: 납땜, 압착).

원형 2핀 마그네틱 케이블 커넥터 매개변수:

원형 2핀  케이블 커넥터 기술 도면

원형 2핀  암컷 마그네틱 커넥터 기술 도면

추천PCB 레이아웃

마그네틱 커넥터의 장점:

●자동 흡착 연결 경험의 인간화된 디자인;

●인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며 장치를 제거하기 쉽지 않습니다.

●수명: 최대 100,000-200,000 사이클;

●방수 디자인: 장치의 암컷 끝은 방진 및 방수 (IPX8)가 가능합니다.

●빠른 충전 시간: 5A-10A 마그네틱 커넥터 디자인은 대전류 전송을 견딜 수 있습니다.

●마그네틱 커넥터의 외관은 고객의 응용 장치 디자인에 따라 일치시킬 수 있습니다.

●제품 단락 회로 방지 구조 설계 및 안전 장치;

●고주파 신호 전송을 실현하여 기존 USB2.0 HDMI 1.3 기능 비디오 및 오디오 신호 전송을 대체할 수 있습니다.

제품 적용:

1.웨어러블 장치, 지능형 위치 장비, 어린이용 스마트 손목 밴드, 스마트 시계, 웨어러블 휴대폰, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블, 마그네틱 스트립 와이어 엔드 연결

2. 의료 장비, 무선 장비, 데이터 통신 장비, 통신 장비, 자동화 및 산업 장비, 시청각 장비

3. 항공, 우주 항공 전자, 군사 통신

4. 자동차, 차량 내비게이션, 테스트 및 측정 장비

5. 소비자 전자 제품 (휴대폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자 제품 및 기타 여러 전자 분야.)

왜 우리를 선택해야 할까요?

1. 전문 맞춤형 서비스

2. 빠른 샘플 생산 능력

3. 엄격한 품질 관리 시스템

4. 수입 부품으로 가공

5. 고정밀 테스트 장비

6. 합리적인 비용 관리 절차

7. 제품 환경 표준

마그네틱 케이블 커넥터 주문 방법

1단계: 요구 사항 제출
다음 주요 세부 정보를 제공하십시오:

✅커넥터 유형: 예: 충전 전용, 데이터+전원 (USB-C/HDMI), 포고 핀, 하이브리드

✅수량: 예상 연간 볼륨 (예: 연간 50K 단위)

✅맞춤화 요구 사항:
.모양/크기 (예: 원형 Ø5mm, 직각)
.전류 정격 (예: 8A 고속 충전)

.IP 등급 (예: IPX8 방수)

.신호 유형 (예: USB 2.0 + 12V 전원)
미적 (색상, 브랜딩, 표면 마감)

✅기술 사양: 작동 전압, 결합 사이클, 작동 온도 범위

2단계: 견적 및 계약
UPE 제공:
.단가 (5K+ 주문에 대한 볼륨 할인)
.리드 타임 (프로토타입 제작 + 대량 생산)
.지불 조건 (예: 50% 보증금, 50% 선적 전)

최종 결정: MOQ, 배송 일정, 포장

3단계: 주문 확인 및 지불
PO 또는 공식 주문 계약서에 서명

다음 방법을 통해 안전하게 지불하십시오:
.은행 송금 (SWIFT/TT)
.PayPal
.신용장 (대량 주문의 경우)

4단계: 생산 및 배송
✅프로토타입 제작: 5-7일 (대량 생산 전에 샘플 승인)

✅대량 생산: 15-20일 (유연한 확장)

배송:
.EXW
.추적 가능한 물류 (DHL, FedEx, 해상 운송)

5단계: 품질 보증
✅선적 전: UPE는 QC 보고서 (IP 테스트, 연속성 검사)를 제공합니다.

✅배송 후: 다음을 검사합니다:
.치수 정확도
.신호/전력 성능
.마감 일관성
