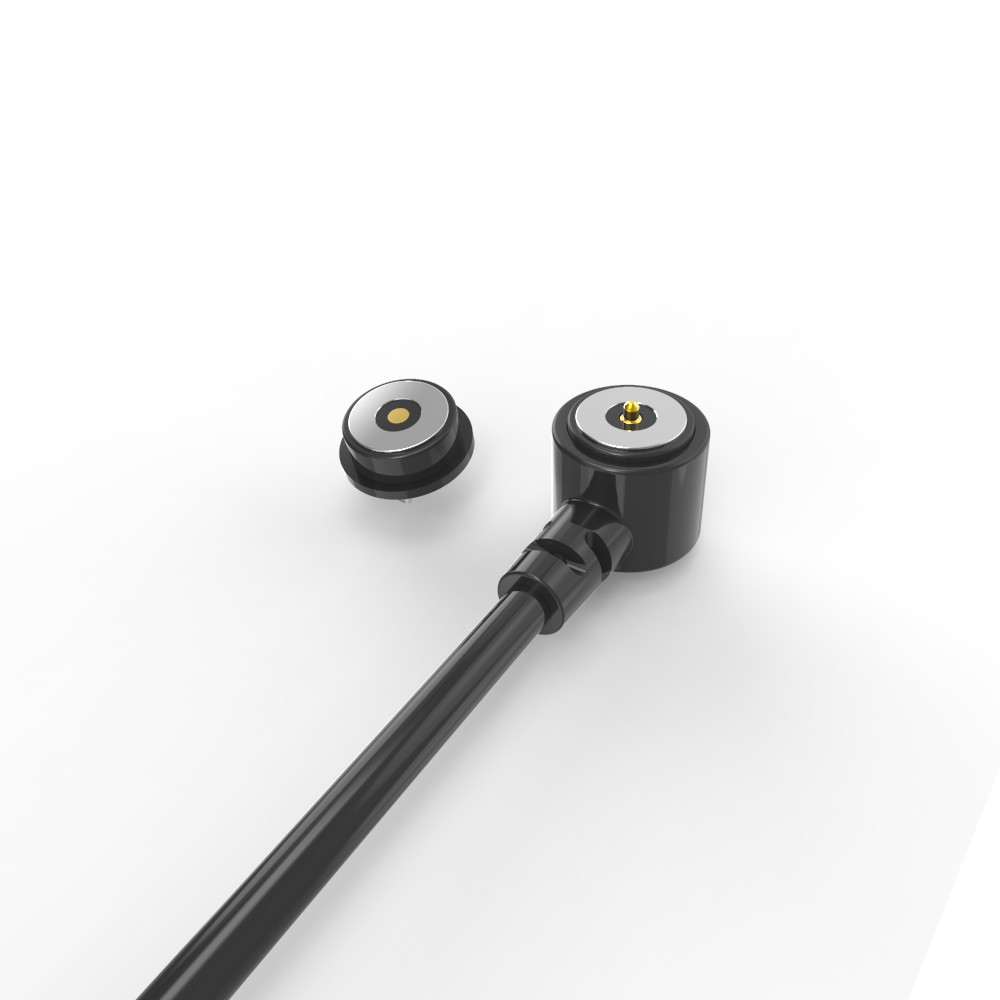

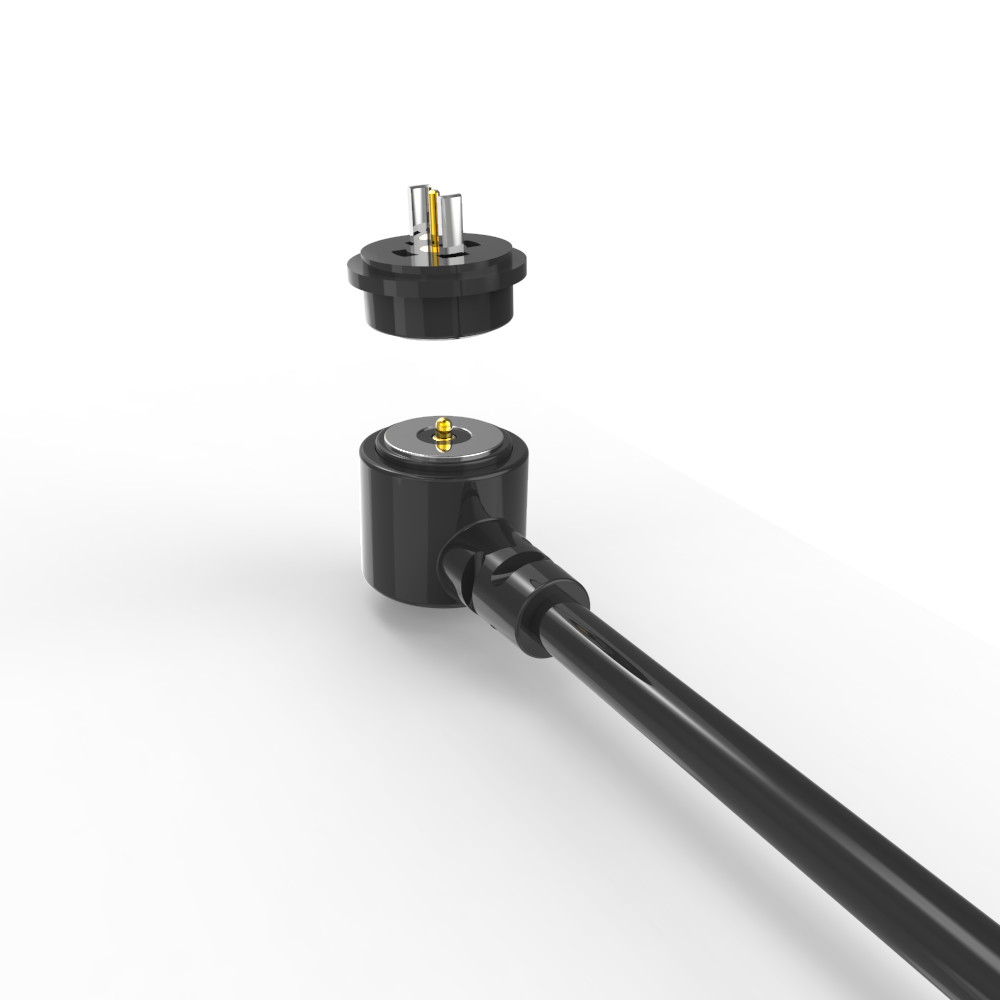

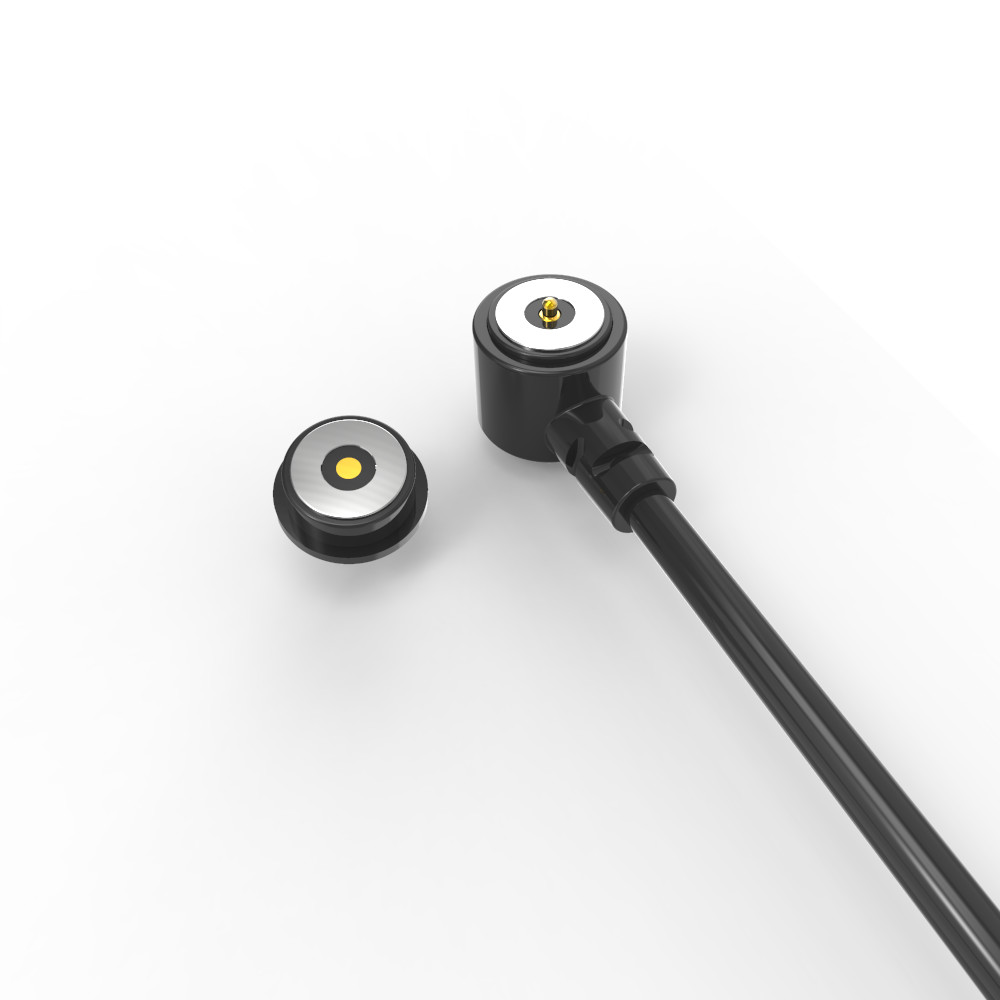

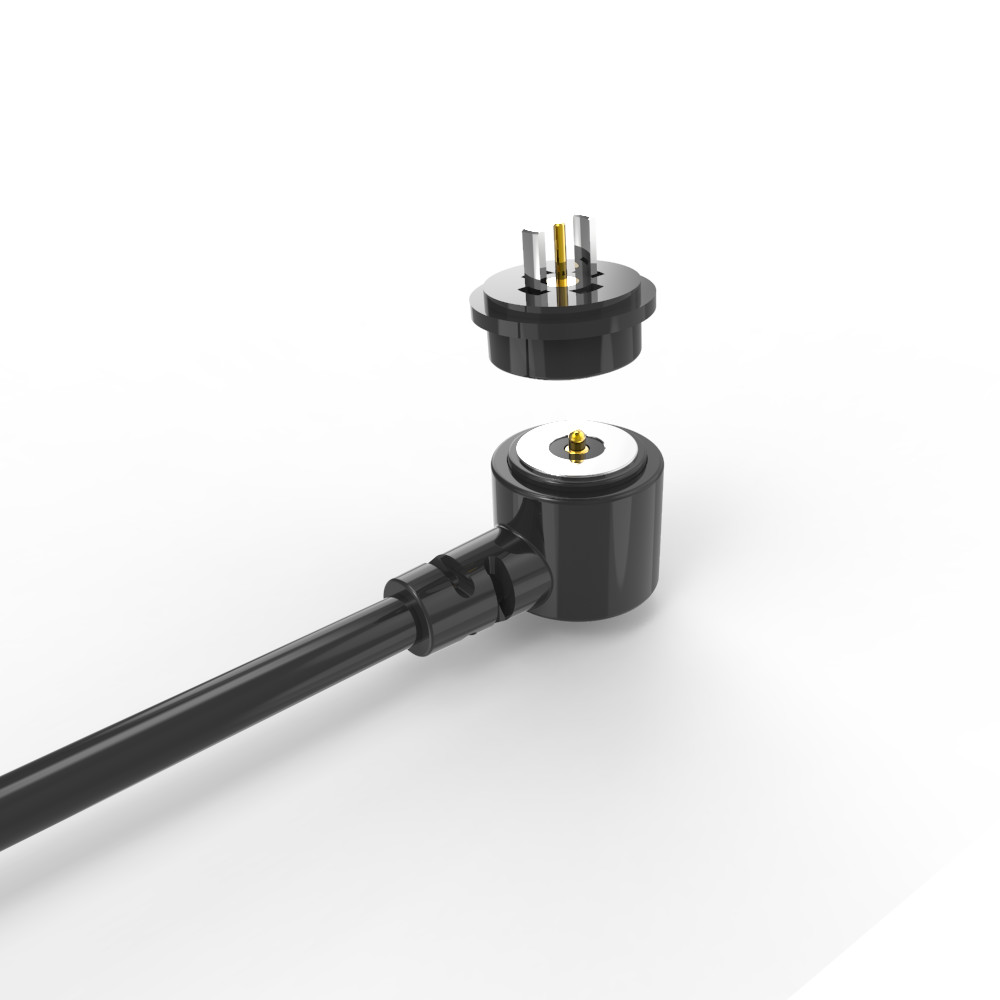

OD 8.0mm T 모양의 자기 충전 케이블 2 핀 연결 장치 스마트 시계 스마트 팔찌

OD 8.0mm T자형 마그네틱 충전 케이블 2핀 커넥터, 스마트 워치, 스마트 팔찌용

UPE는 전문 마그네틱 커넥터 및 마그네틱 케이블 커넥터 제조업체입니다.

저희는 고객의 요구 사항을 충족하고 마그네틱 커넥터 맞춤 서비스를 제공하기 위해 자체 전문 디자이너를 보유하고 있습니다. 다양한 고객의 요구에 따라 다양한 마그네틱 포고 핀 커넥터 제품 및 솔루션을 설계할 수 있습니다.

수컷 마그네틱 케이블 커넥터:
...재료:
포고 핀: 황동(플런저 및 배럴 도금 5U" Min Au over 60~100U" Ni);
하우징: 블랙 HTN+30%GF UL94 V-0;
자석: NdFeB N52 도금 Ni;
케이블: 블랙 OD3.0*2C( TC43*0.08),
와이어 자켓: 블랙 TPE 90A.
커넥터 자켓: 블랙 TPE 90A..
...기계적 특성:
스프링 힘: 1.0mm 작동 스트로크에서 60g±10g.
전체 스트로크: 1.20mm.
기계적 수명: 최소 10000 사이클..
...전기적 특성:
전압: 12V.
전류: 2A.
접촉 저항: 최대 50mΩ (PIN).
100% 개방 및 단락 테스트.
..ROHS 또는 REACH 준수 제품.
..염수 분무 시험: 48시간.

암컷 마그네틱 커넥터:

..재료:
PIN: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni ;
하우징: 블랙 HTN+30%GF UL94 V-0 ;
쉘1: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
...전기적 특성:
전압: 12 V.
전류: 3.0A.
접촉 저항: 최대 50mΩ (PIN).
100% 개방 및 단락 테스트.
ROHS 또는 REACH 준수 제품.
염수 분무 시험: 48시간.

제품 적용 설명 (다음 내용에 국한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 터미널을 추가할 수 있습니다.
4. 임베디드 금형의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

원형 2핀 마그네틱 케이블 커넥터 파라미터:

원형 2핀  케이블 커넥터 기술 도면

원형 2핀  암컷 마그네틱 커넥터 기술 도면

권장PCB 레이아웃

마그네틱 커넥터의 장점:

1. 손쉬운 사용자 경험

.자동 흡착: 간단한 "스냅" 동작으로 쉽게 연결 - 정확한 정렬 불필요.

.낙하 방지 안전: 케이블에 걸려 넘어지는 경우와 같이 장력이 가해지면 깨끗하게 분리되어 장치를 손상으로부터 보호.

2. 뛰어난 내구성

.높은 사이클 수명: 100,000~200,000회 연결/분리 사이클로 평가 - 표준 커넥터를 훨씬 초과.

.견고한 디자인: 물리적 스트레스와 빈번한 사용에 강한 강화 구조.

3. 환경 복원력

.IPX8 방수: 장치 측면(암컷) 포트는 침수에도 견딜 수 있음(웨어러블, 의료 장비, 야외 장치에 이상적).

.방진: 밀폐된 디자인으로 입자 유입 방지.

4. 고성능 전력 공급

.고속 충전 지원: 5A~10A 전류를 처리하여 전력 소모가 많은 장치의 빠른 충전 가능.

.낮은 저항: 에너지 손실을 최소화하면서 효율적인 고전류 전송에 최적화.

5. 디자인 유연성

.맞춤형 미학: 호스트 장치(예: 웨어러블, IoT 기기)에 맞게 모양, 색상 및 브랜딩 맞춤화.

.폼 팩터 적응성: 초슬림 프로파일 또는 특수 인클로저용으로 설계 가능.

6. 향상된 안전성

.단락 방지: 연결/정렬 불량 시 우발적인 단락에 대한 내장 보호 기능.

.안전한 극성: 물리적 디자인으로 잘못된 삽입 방지(역극성 보호).

7. 고급 신호 기능

.고속 데이터: USB 2.0, HDMI 1.3, 오디오/비디오 신호 지원 - 기능을 손상시키지 않고 기존 포트 교체.

.신호 무결성: 빈번한 분리에도 비디오/오디오에 대한 안정적인 전송 유지.

제품 적용:

FAQ

1. 왜 우리를 선택해야 합니까?
100% 성실함으로, 저희 회사는 제품 또는 판매 후 무엇이든 최고의 서비스를 제공할 것입니다. 귀하의 도면 또는 요구 사항에 따라 가장 합리적인 견적을 제공하고 고품질 샘플을 설계할 것입니다. 판매 후 모든 고객에게 보증을 제공합니다.

2. 제품을 맞춤 제작할 수 있습니까?
귀하를 위해 맞춤 제작하거나 디자인하게 되어 매우 기쁩니다. 도면이나 샘플을 제공해 주시고 제품에 대한 특별한 요구 사항을 알려주십시오. 귀하의 요구 사항에 따라 최대한 빨리 맞춤 제작할 수 있습니다.

3. 샘플 비용은 얼마입니까?
재고 품목의 경우 고객에게 샘플을 무료로 제공하지만 운임을 부담해야 합니다.
맞춤형 품목의 경우 적절한 비용을 청구하고 주문 시 샘플 수수료의 합리적인 비율을 환불해 드립니다!

4. 배송 시간은 어떻게 됩니까?
배송 시간은 고객 주문의 수량 및 난이도에 따라 다릅니다. 일반적으로 재고 상품은 3일 이내에 배송되며 맞춤형 제품은 2주 이내에 배송됩니다.

5. 귀사의 품질 관리는 어떻습니까?
제품의 품질을 보장하기 위해 제품을 테스트하고 검사하여 고객의 만족을 얻을 것입니다. 품질은 우리 회사에서 가장 중요하며, 재료에서 배송까지 모든 것이 이중으로 확인되며 회사는 이를 보장하기 위해 IS09001을 획득합니다.

UPE에서 마그네틱 커넥터를 주문하는 방법

✅ 1단계: 요구 사항 제출

✅2단계: 견적 및 계약

✅3단계: 주문 확인 및 결제

✅ 4단계: 생산 및 배송

✅5단계: 품질 보증
