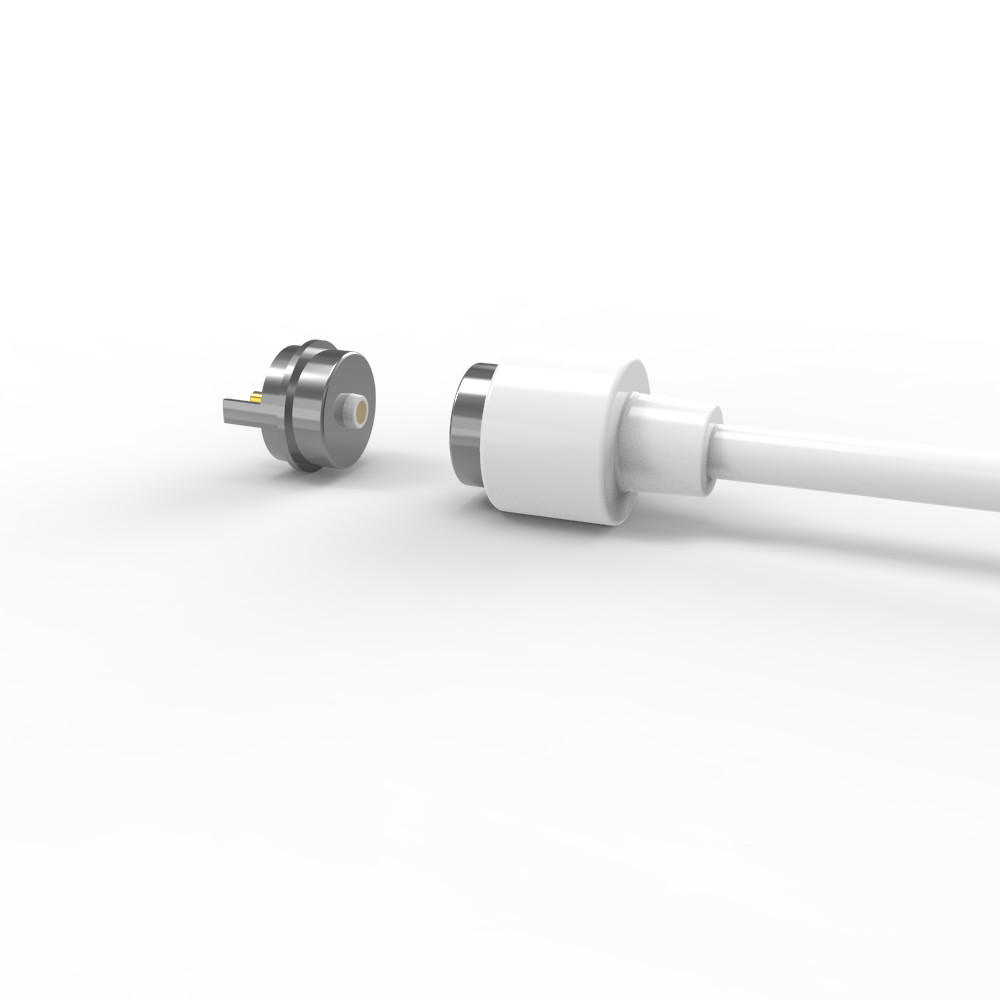

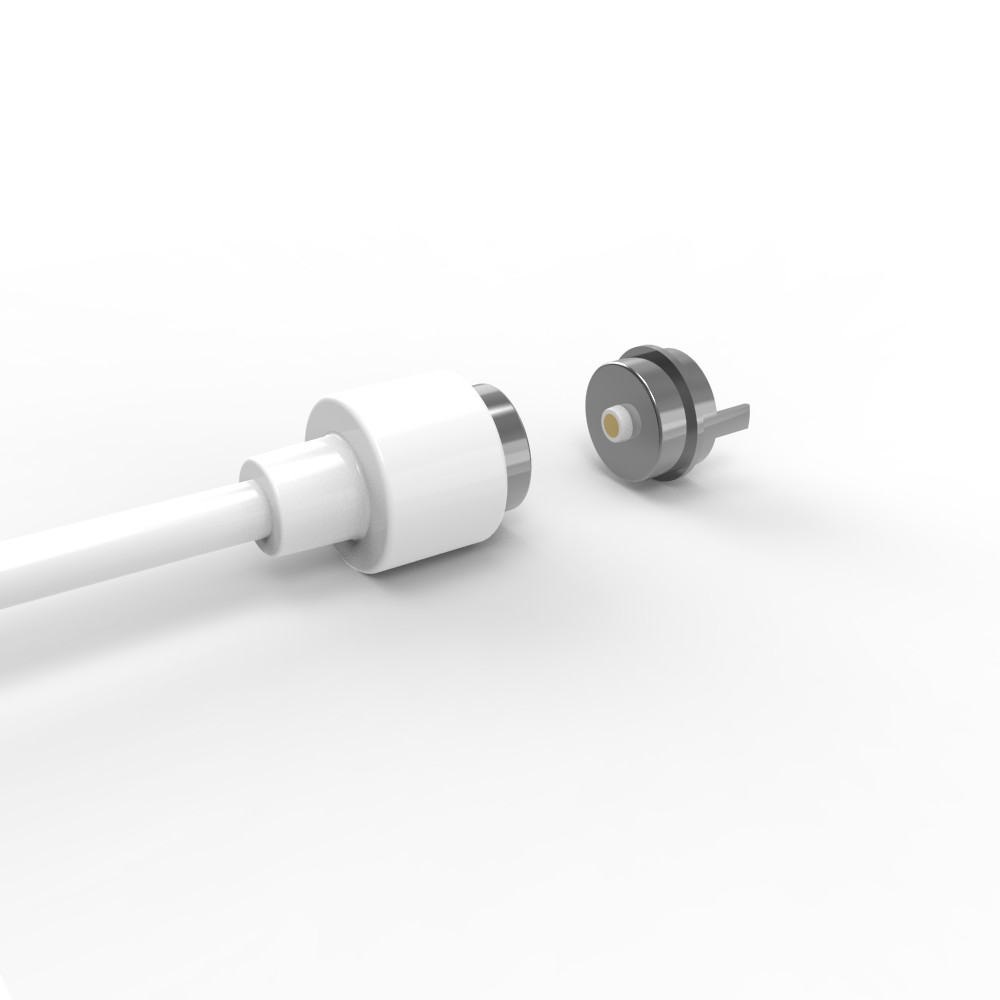

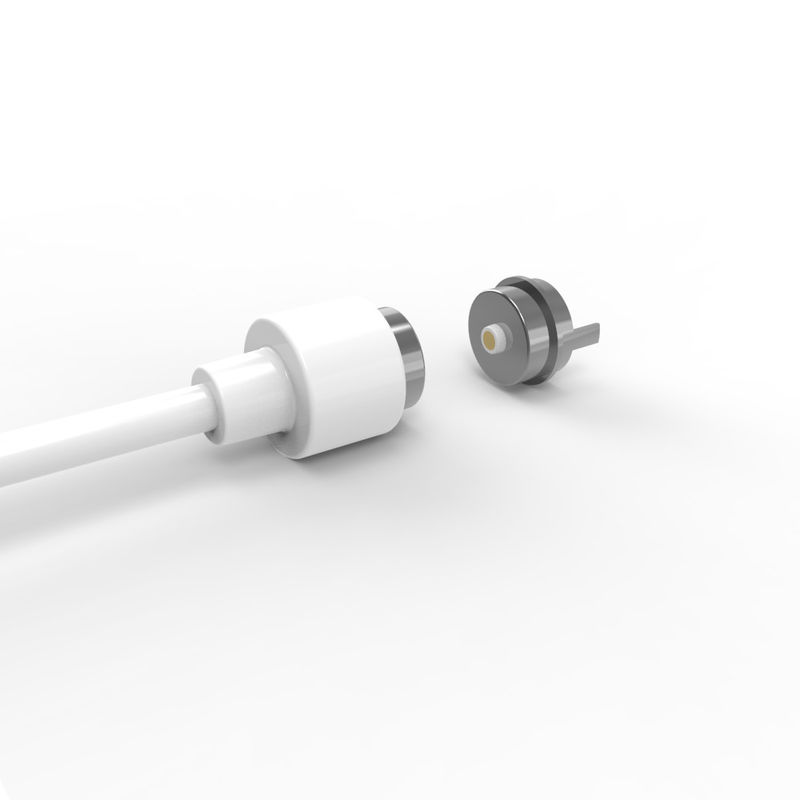

6.0mm 2핀 마그네틱 충전 USB 케이블 연결 장치와 흰색 TPE 케이블

6.0mm 2핀 마그네틱 충전 USB 케이블 커넥터와 흰색 TPE 케이블

UPE는 전문 자석 커넥터 및 자석 케이블 커넥터 제조업체입니다.

우리는 당신의 요구 사항을 충족하고 자기 연결 고리를 사용자 정의 서비스를 제공하기 위해 우리의 자신의 전문 디자이너가 있습니다.다른 자기 포고 핀 커넥터 제품과 솔루션은 다른 고객의 필요에 따라 설계 될 수 있습니다..

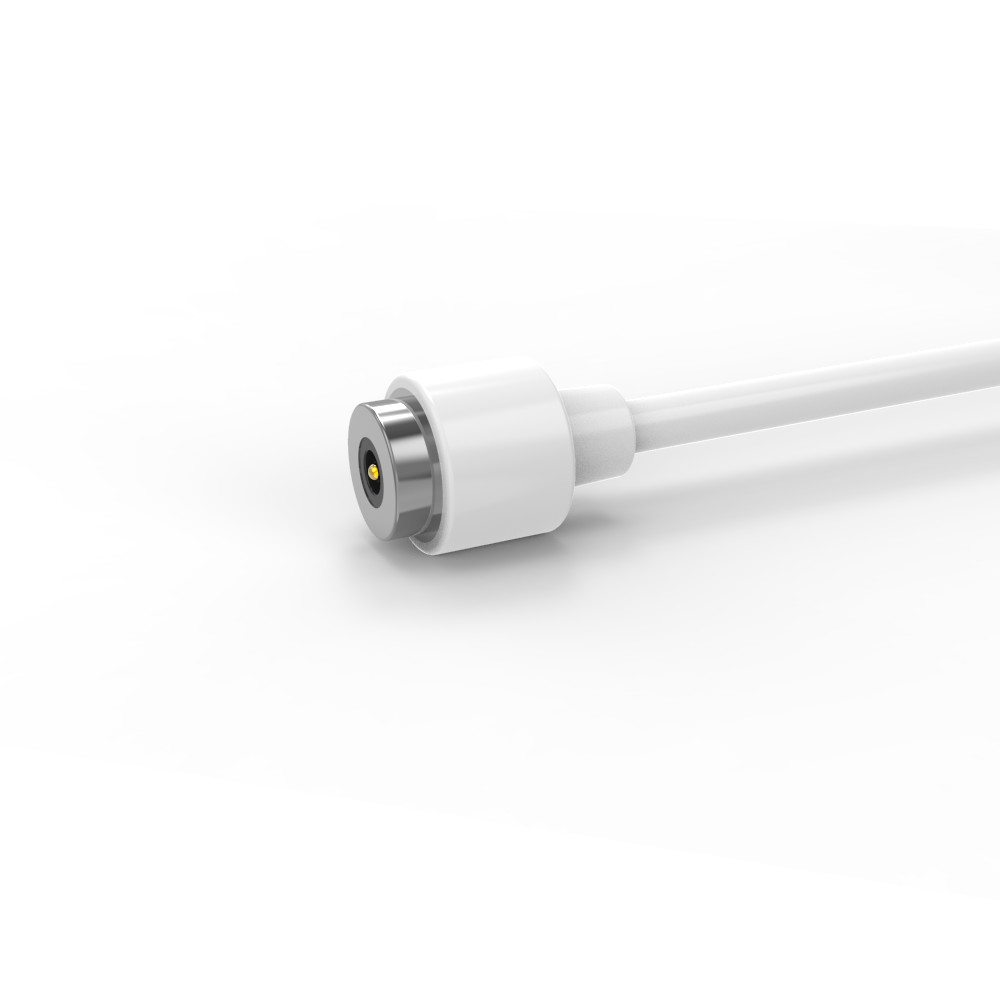

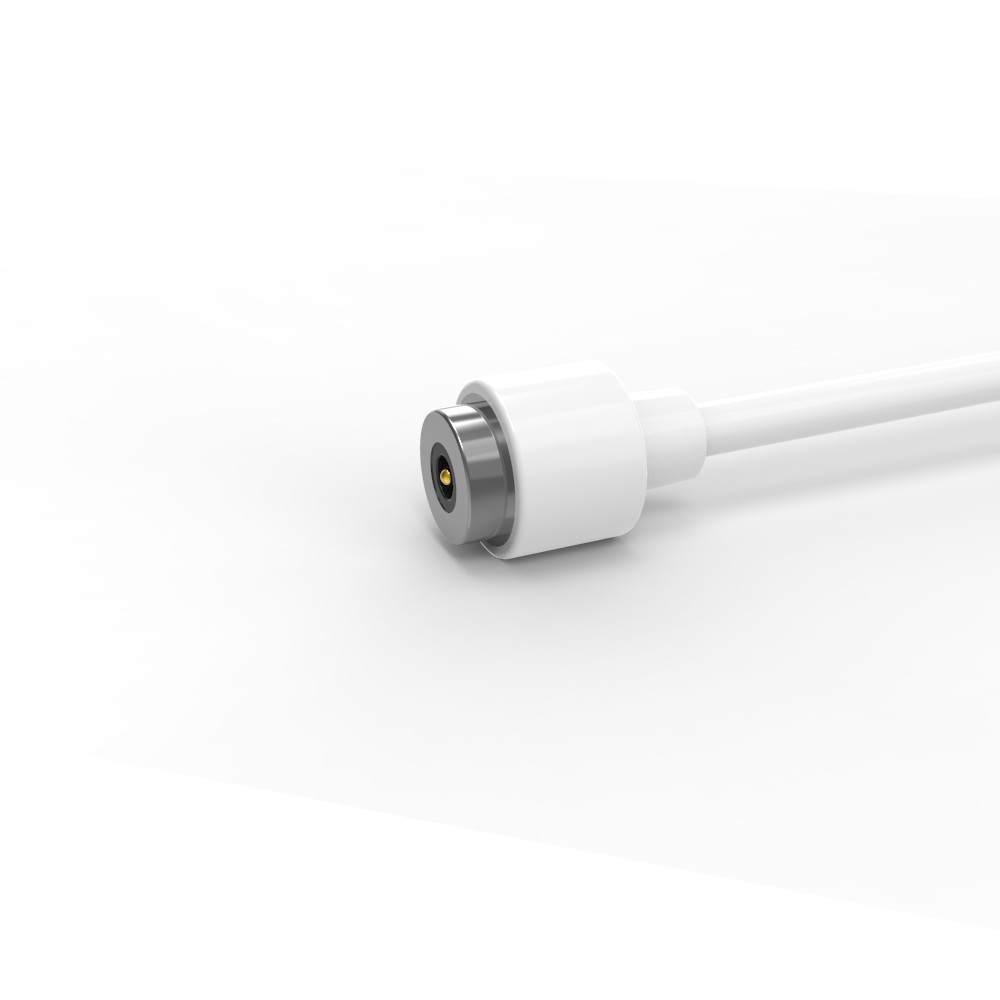

남성 자기 케이블 연결 장치:

1재료 및 건설 (프리미엄 및 내구성):

포고 핀: 우수한 부식 저항성, 낮은 접촉 저항성 및 장기 신뢰성을 보장하는 고급 접착 (60 ~ 100μ "Ni 5μ" Au 이하) 로 된 청동 코어.

하우징: 흰색 LCP+30%GF UL94 V-0

마그네트: NdFeB N52 (Ni-plated) (산업 선도적인 자기 강도 (N52 등급)

케이블 & 재킷:

케이블: OD 2.5mm, 2 코어 (43x0.08mm 캔 구리 나선).

커넥터 & 와이어 자켓: 흰색 TPE 90A ∙ 유연하고, 경직 저항성, 미적 일관성.

2기계적 성능 (정밀 엔지니어링):

스프링 힘: 50g ± 10g @ 0.40mm 작업 스트로크

스트로크: 전체 이동 0.60mm (작업 스트로크 0.40mm).

수명: 10,000+ 회전

3전기 신뢰성 (시험 및 인증):

등급: 12V / 2A 저전력 데이터 / 전력 전송 (예: 웨어러블, IoT 장치) 에 적합합니다.

접촉 저항: 핀당 ≤50mΩ (최소 전압 하락을 보장합니다.)

테스트: 100% 오픈/커트 커킷 테스트 + 48H 소금 스프레이 (성충성 검증)

준수: ROHS/REACH ∙ 세계 시장에서 환경 안전.

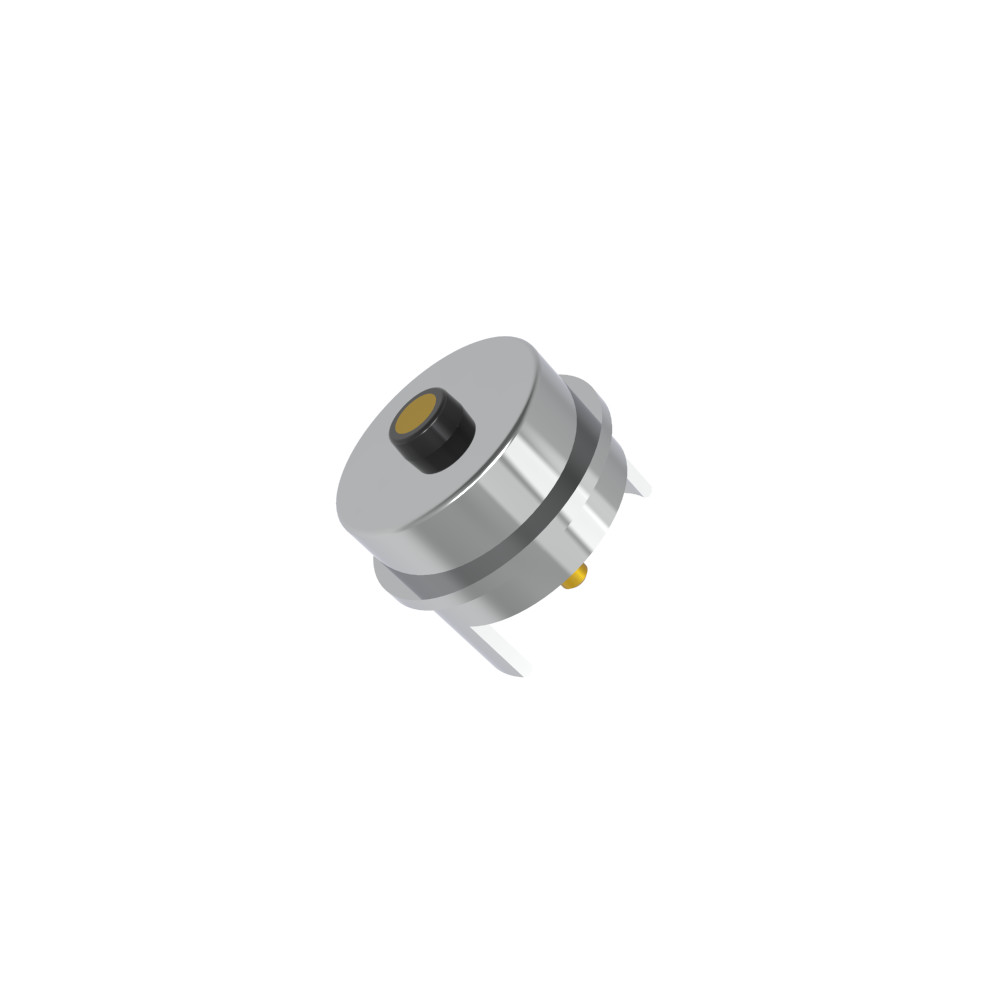

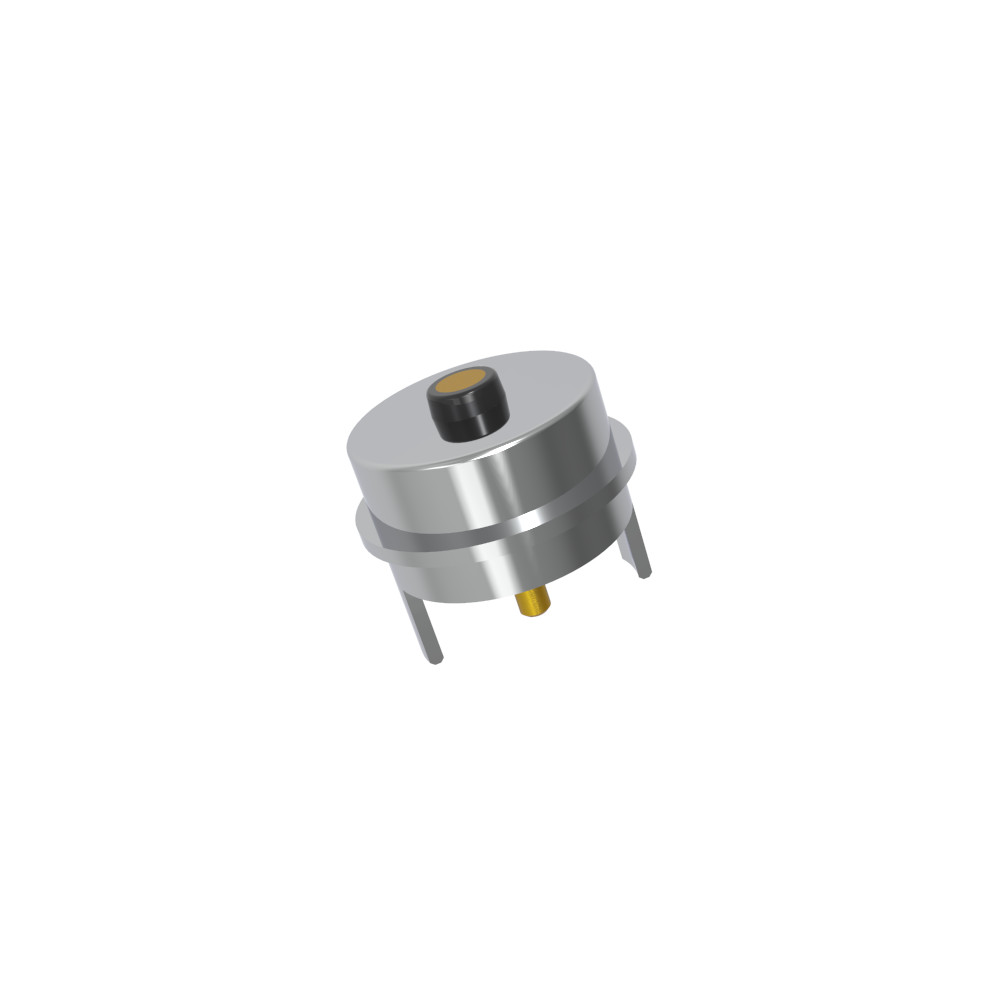

여성 마그네틱 커넥터

재료:
PIN: 납 없는 C6801, 60~100U'Ni 이상 5U'Minu Au'를 가공한다.
하우징: 흰색 LCP+30%GF UL94 V-0
Shel1: 납 없는 C6801 Ni 접착;
자석: NdFeB N52 플래팅 Ni
전기:
전압: 12V
전류:3.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
RoHS 또는 REACH에 맞는 제품.
소금 스프레이 테스트:48 H.

제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성 및 포괄;
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4- 융통형 주사형
5- 와이어는 직접 연결할 수 있습니다.

원형 2Pin 자기 케이블 커넥터 파라미터:

원형 2Pin 케이블 커넥터 기술 도면

원형 2Pin 여성 자기 연결 장치 기술 도면

Re추천 PCB 레이아웃

자기 연결 장치의 장점:

●자동 흡수 연결 경험의 인간화 설계

●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.

●생명기간: 최대 10만~200만회

●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.

●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.

●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.

●제품 단회로 방지 구조 설계 및 오류 방지

●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.

제품 사용:

1.웨어러블 디바이스, 지능형 위치 설정 장비, 어린이용 스마트 팔찌, 스마트 시계, 웨어러블 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결

2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비

3항공, 항공, 전자, 군사 통신

4자동차, 자동차 내비게이션, 테스트 및 측정 장비

5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
