6.0mm 2핀 마그네틱 충전 USB 케이블 연결 장치와 흰색 TPE 케이블

6.0mm 2핀 마그네틱 충전  USB 케이블 커넥터, 흰색 TPE 케이블 포함.

UPE 는 전문 마그네틱 커넥터 및 마그네틱 케이블 커넥터 제조업체입니다.

당사는 고객의 요구 사항을 충족하고 마그네틱 커넥터 맞춤 서비스를 제공하기 위해 자체 전문 디자이너를 보유하고 있습니다. 다양한 고객의 요구에 따라 다양한 마그네틱 포고 핀 커넥터 제품 및 솔루션을 설계할 수 있습니다.

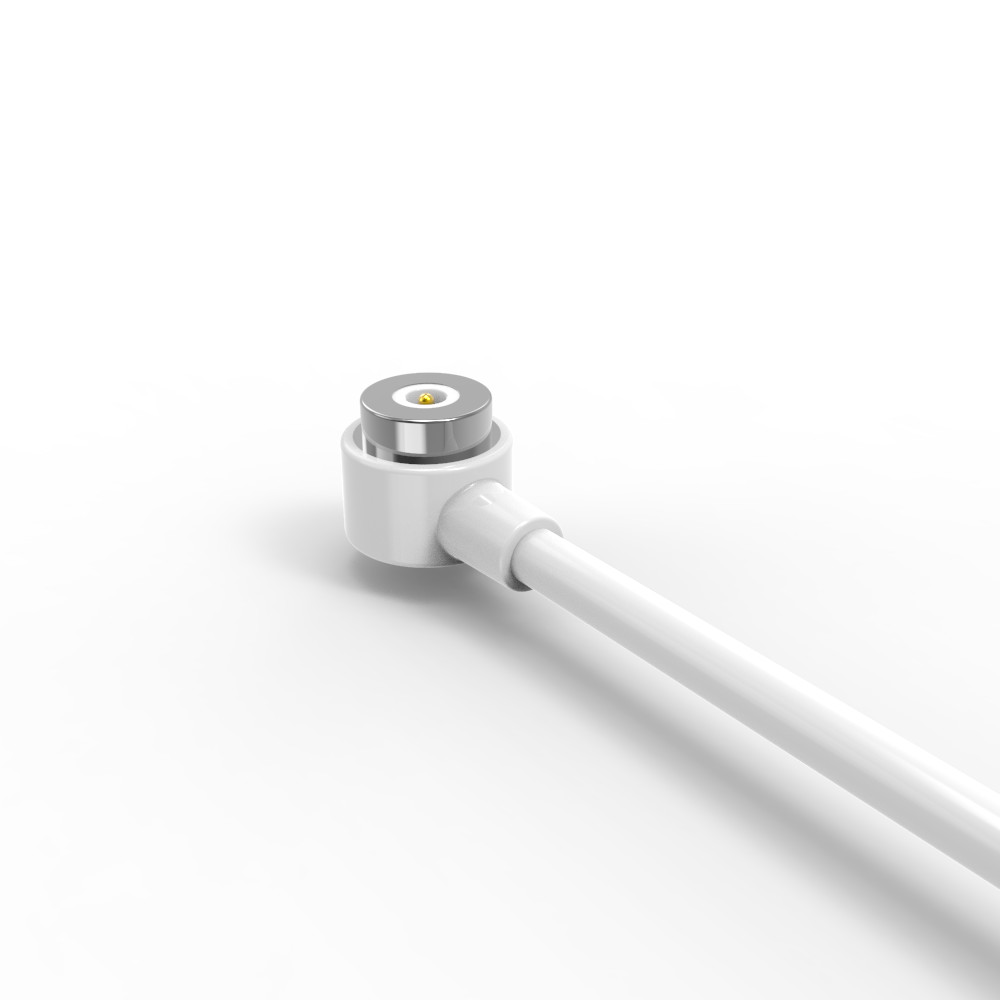

수컷 마그네틱 케이블 커넥터:

1. 재료 및 구조 (프리미엄 및 내구성):

포고 핀: 고급 도금된 황동 코어 (60~100µ" Ni, 5µ" Au 미만)로 우수한 내식성, 낮은 접촉 저항 및 장기적인 신뢰성을 보장합니다.

하우징: 흰색 LCP+30%GF UL94 V-0

자석: NdFeB N52 (Ni 도금) – 부식 방지 기능과 함께 업계 최고의 자력 (N52 등급)으로 안전한 결합을 보장합니다.

케이블 및 재킷:

케이블: OD 2.5mm, 2코어 (43x0.08mm 주석 도금 구리 가닥).

커넥터 및 와이어 재킷: 흰색 TPE 90A – 유연하고 내마모성이 뛰어나며 미적으로 일관성이 있습니다.

2. 기계적 성능 (정밀 설계):

스프링 힘: 0.40mm 작동 스트로크에서 50g ±10g – 안정적인 접촉 압력과 쉬운 결합을 위해 최적화되었습니다.

스트로크: 전체 이동 거리 0.60mm (작동 스트로크 0.40mm).

수명: 10,000+ 사이클 – 고주파에 대한 견고한 설계

3. 전기적 신뢰성 (테스트 및 인증):

정격: 12V / 2A – 저전력 데이터/전력 전송에 적합 (예: 웨어러블, IoT 장치).

접촉 저항: 핀당 ≤50mΩ (전압 강하 최소화 보장).

테스트: 100% 개방/단락 회로 테스트 + 48H 염수 분무 (내식성 검증).

준수: ROHS/REACH – 글로벌 시장을 위한 환경 안전.

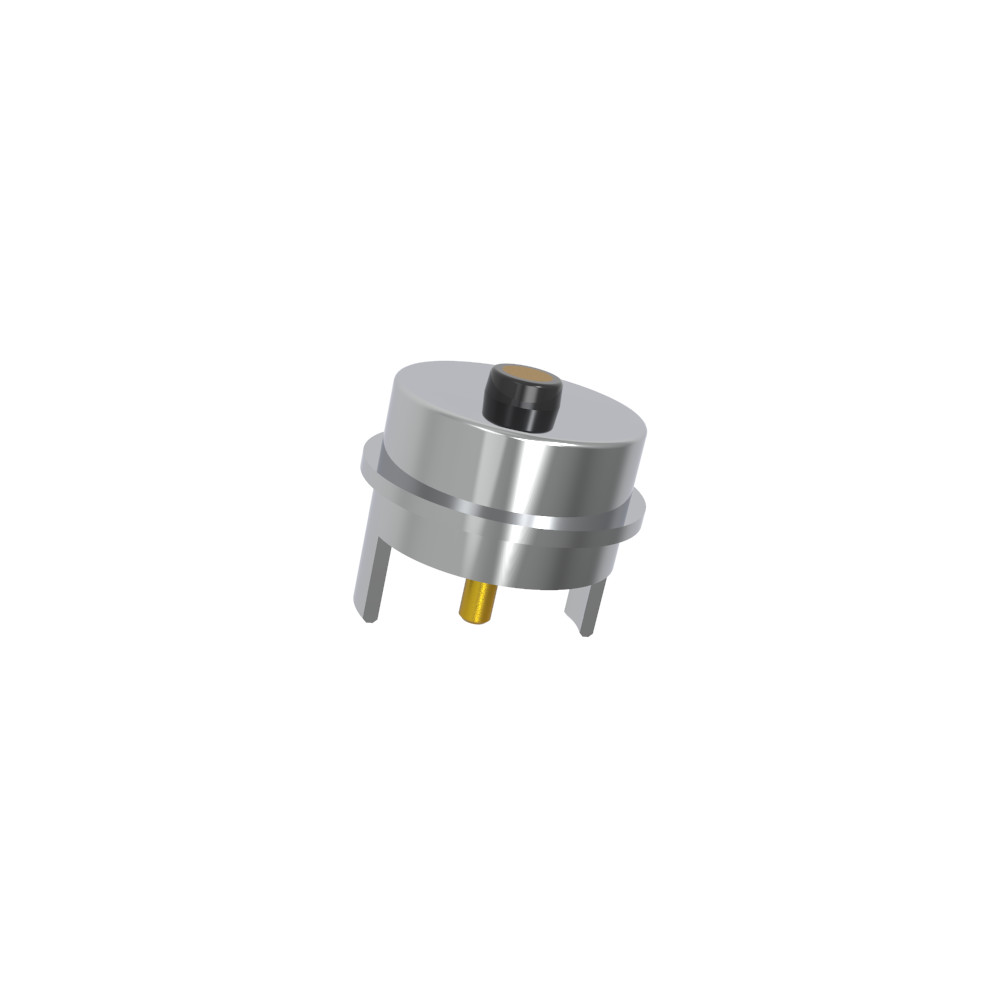

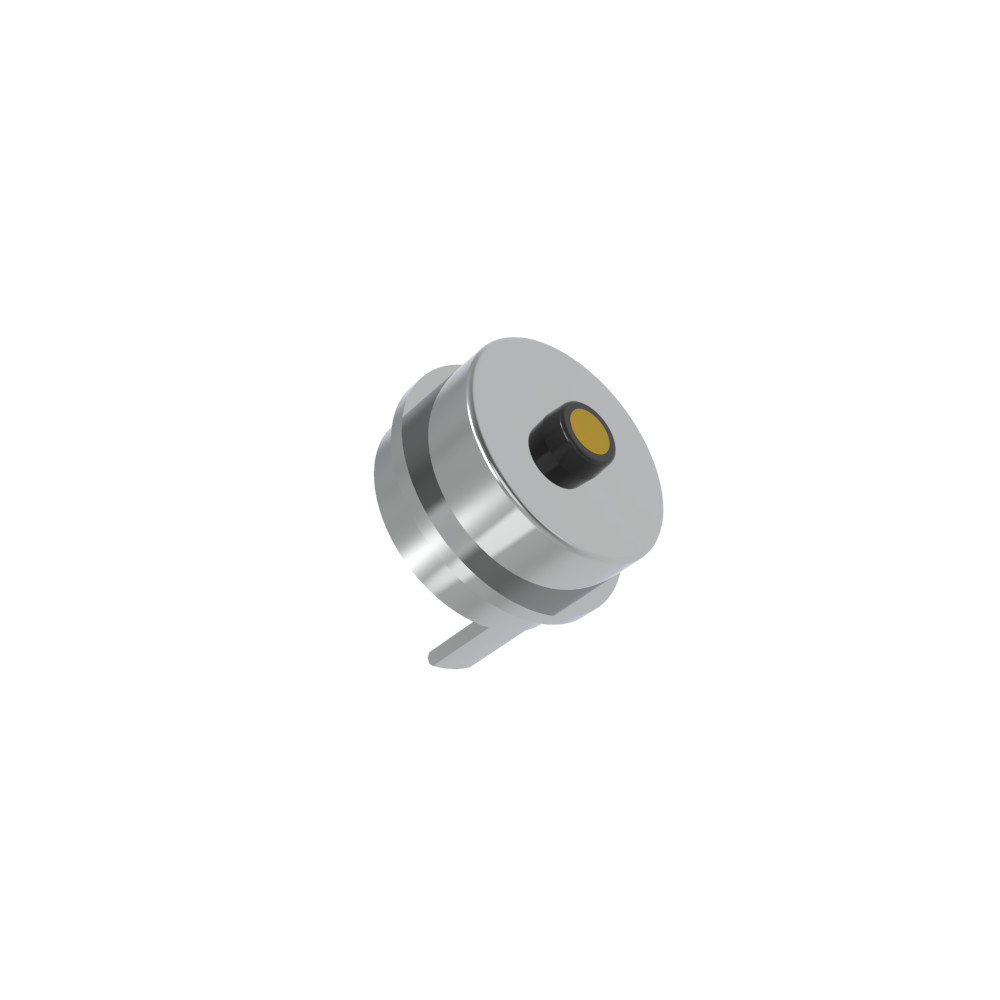

암컷 마그네틱 커넥터:

..재료:
PIN: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni ;
하우징: 흰색 LCP+30%GF UL94 V-0
Shel1: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
...전기적 특성:
전압: 12V.
전류: 3.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
ROHS 또는 REACH 준수 제품.
염수 분무 테스트: 48 H.

제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 임베디드 금형의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

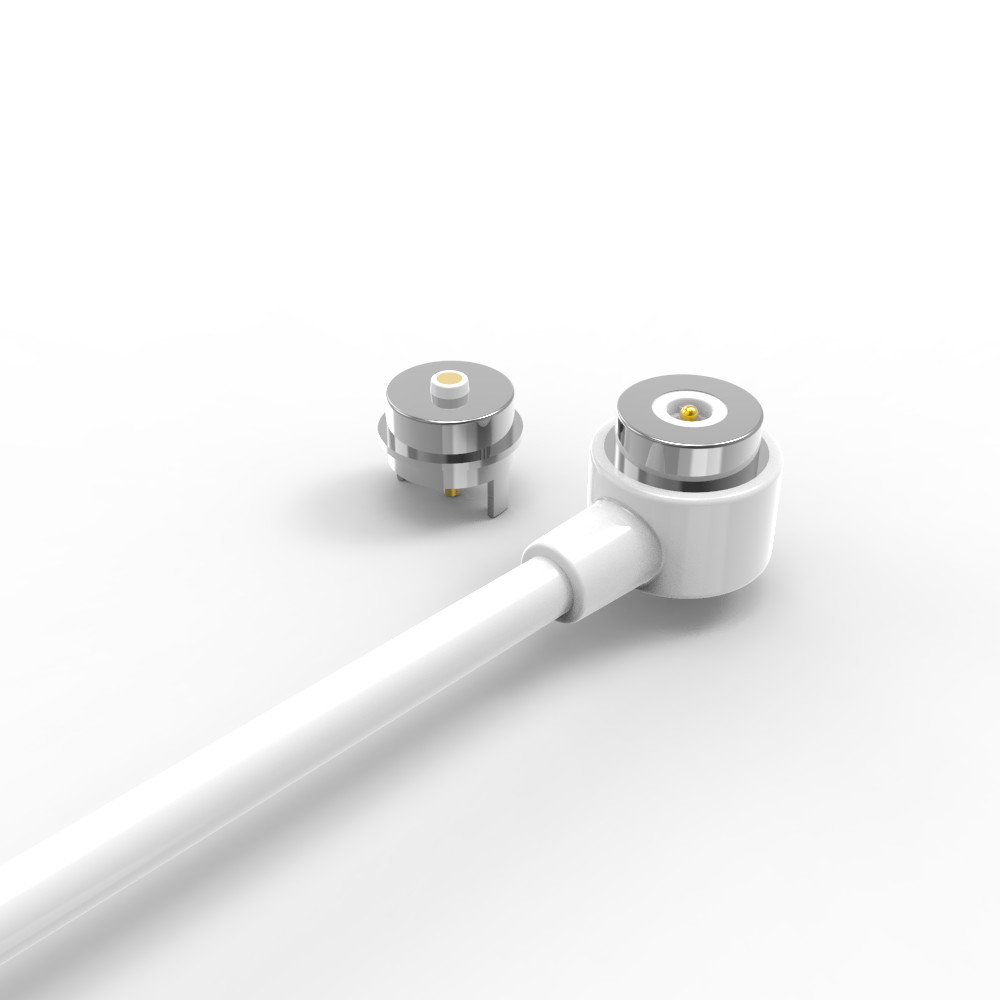

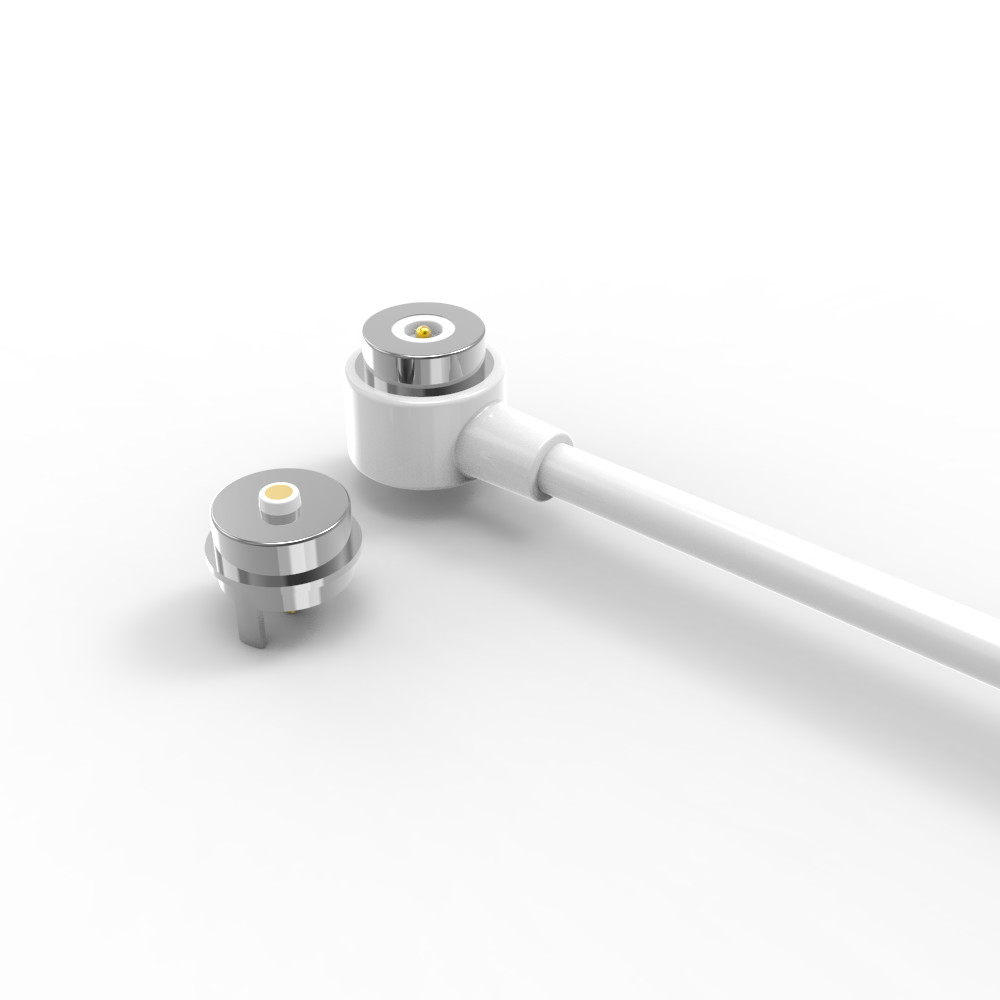

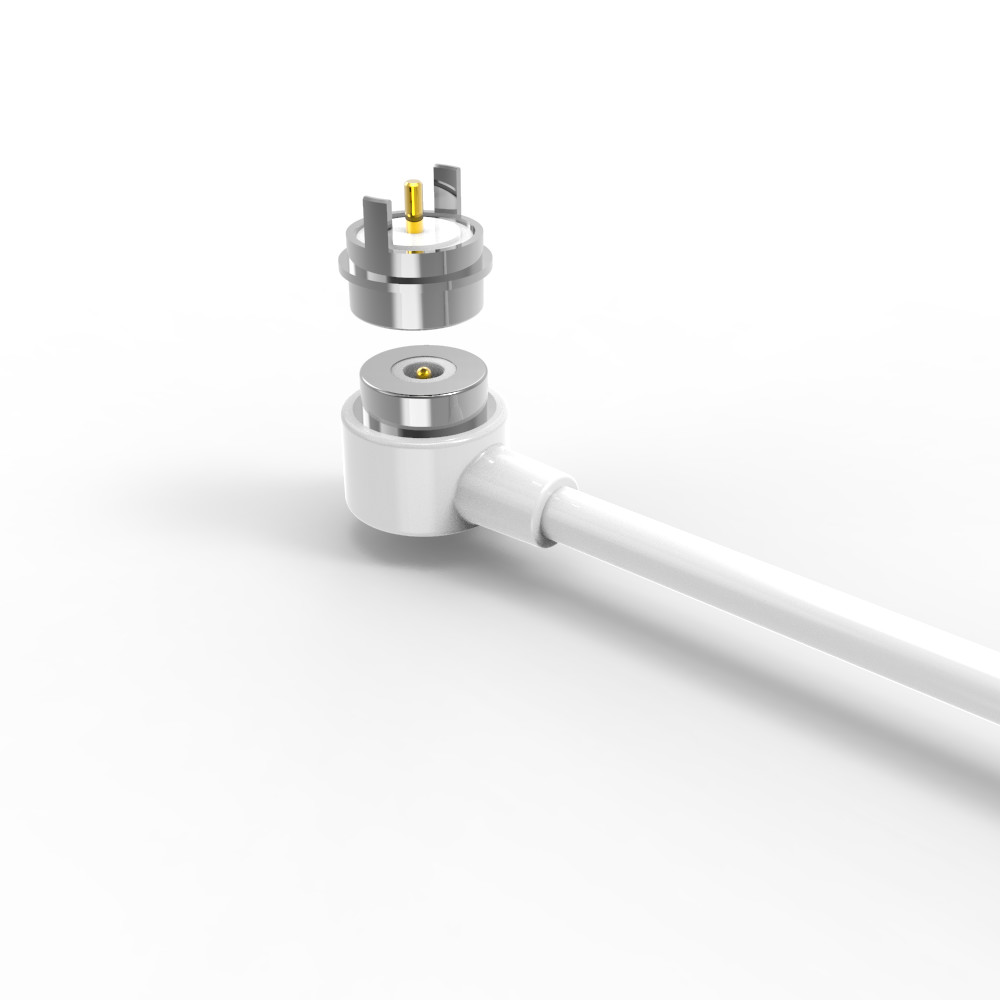

원형 2핀 마그네틱 케이블 커넥터 매개변수:

원형 2핀  케이블 커넥터 기술 도면

원형 2핀  암컷 마그네틱 커넥터 기술 도면

권장PCB 레이아웃

마그네틱 커넥터의 장점:

●자동 흡착 연결 경험의 인간화된 디자인;

●인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며 장치를 쉽게 제거할 수 없습니다.

●수명: 최대 100,000-200,000 사이클;

●방수 디자인: 장치의 암컷 단자는 방진 및 방수 (IPX8)가 가능합니다.

●빠른 충전 시간: 5A-10A 마그네틱 커넥터 디자인은 대전류 전송을 견딜 수 있습니다.

●마그네틱 커넥터의 외관은 고객의 응용 장치 디자인에 따라 일치시킬 수 있습니다.

●제품 단락 회로 방지 구조 설계 및 안전 장치;

●고주파 신호 전송 실현, 기존 USB2.0 HDMI 1.3 기능 비디오 및 오디오 신호 전송 대체 가능

제품 적용:

왜 우리를 선택해야 할까요?

품질 및 파트너십에 대한 약속

품질, 무결성 및 탁월한 서비스의 원칙에 따라,

당사는 상호 성공을 달성하기 위해 더 많은 파트너와 협력하기를 진심으로 기대합니다.

자재 조달 및 금형 시험 샘플부터 전체 생산까지,

당사는 엄격한 계층별 검사 및 포괄적인 품질 관리를 구현합니다.

이를 통해 모든 제품이 고객 요구 사항을 충족하고 결함률이 98%를 초과합니다.

모든 단계에서 정밀도와 신뢰성을 우선시함으로써, 당사는 일관된 우수성을 보장합니다.

탁월함을 위한 지속적인 혁신

경쟁 시장에서 앞서 나가고 우수한 제품 품질을 제공하기 위해,

당사는 최첨단 기술과 고급 장비에 대한 투자를 중단하지 않습니다.

당사의 역량을 지속적으로 업그레이드함으로써, 모든 제품이 최고 수준의 성능과 신뢰성을 충족하도록 보장합니다.

마그네틱 케이블 커넥터 주문 방법
* 요구 사항 식별 (커넥터 유형, 필요한 수량, 맞춤형 요구 사항, 기술 사양)

* 가격 및 조건 협상 (대량 할인이 적용될 수 있음).

* 주문 세부 정보 확인 (커넥터 유형, 수량, 맞춤화).

* 결제 (PayPal, 은행 송금 또는 기타 보안 방법).

* 배송 및 품질 검사
* 배송 추적.

* 도착 시 제품을 검사하여 품질을 확인합니다.

결제 조건: T/T, 50% 보증금, 50% 잔액

결제 방법: T/T, PayPal, OCBC

샘플 리드 타임: 재고 샘플 2-3 영업일/맞춤형 샘플 5-7 영업일

생산 리드 타임:10-15 영업일

제작:미국, 유럽, 아시아, 남아프리카

거래 조건: EXW

화물: 항공, 해상, 특급

서비스: 합리적인 가격의 고품질, OEM 서비스, 모든 특수 크기, 색상, 디자인 허용

배송

문의 사항은 로 보내주세요.union@upetech.net
