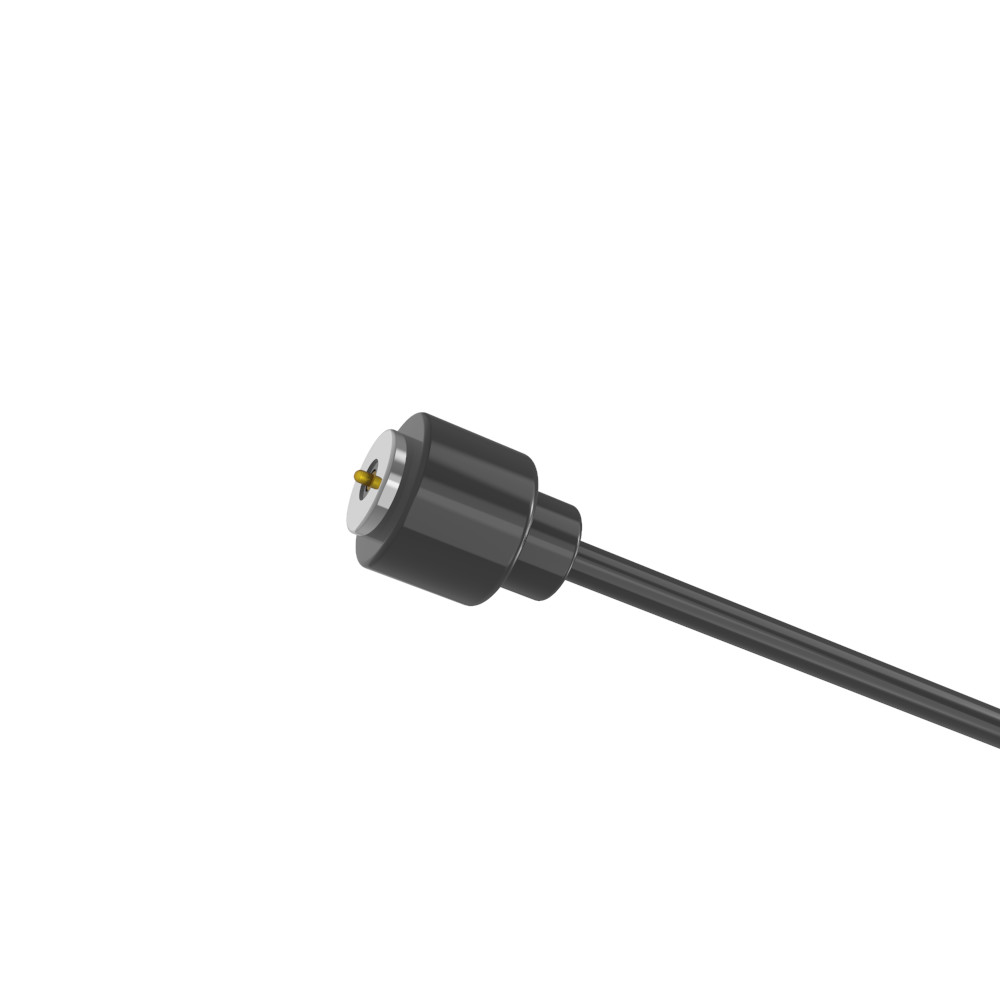

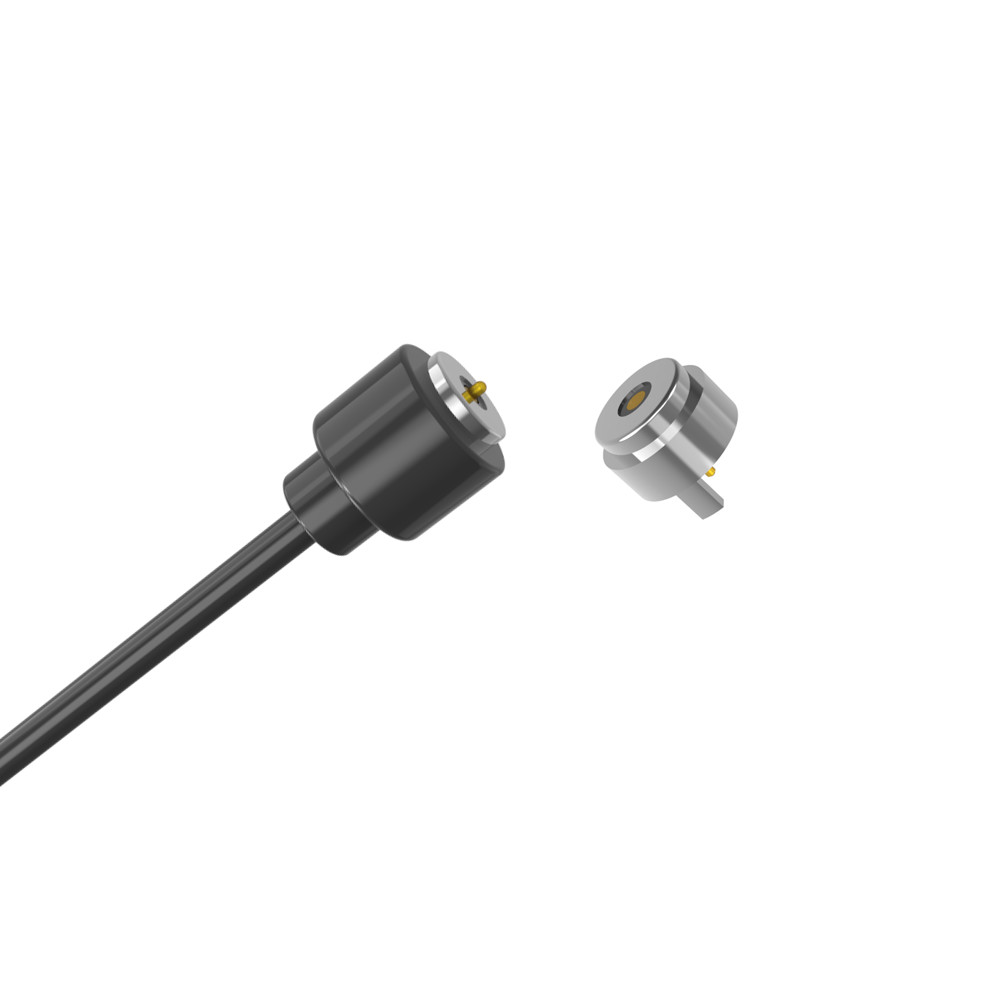

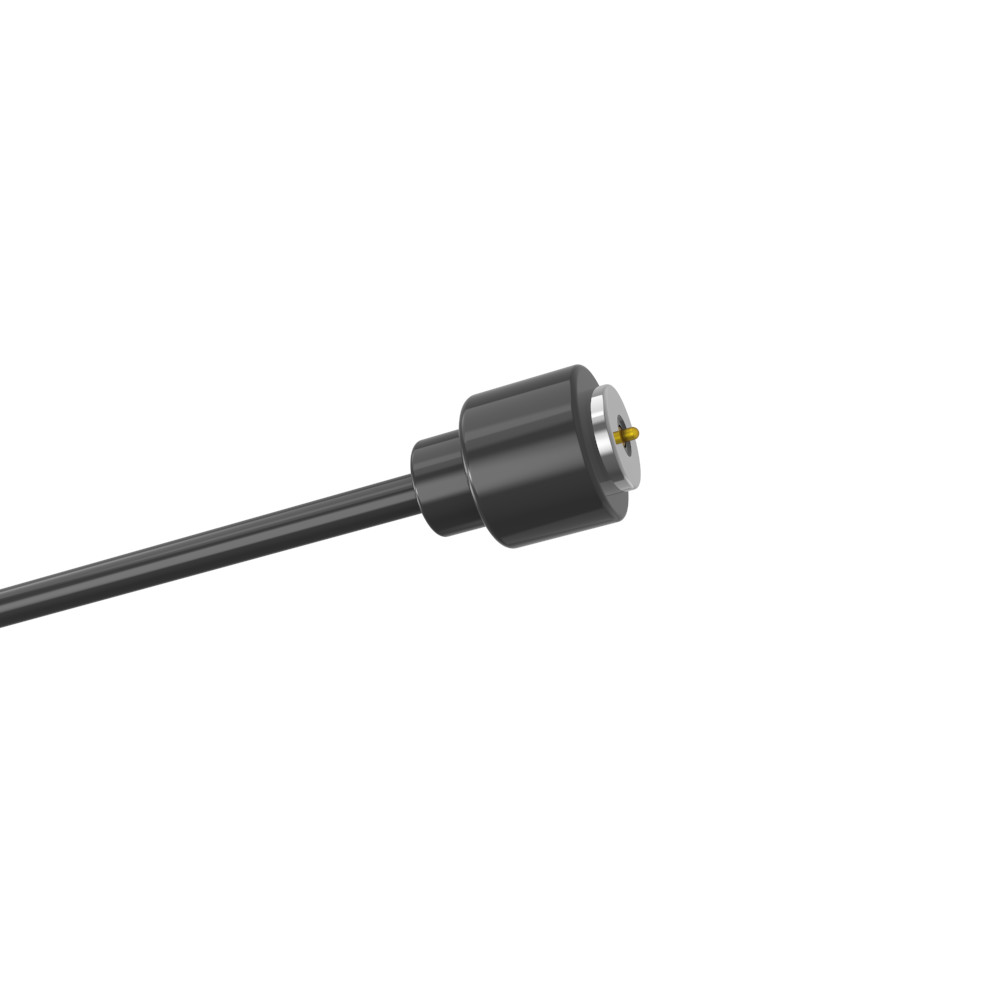

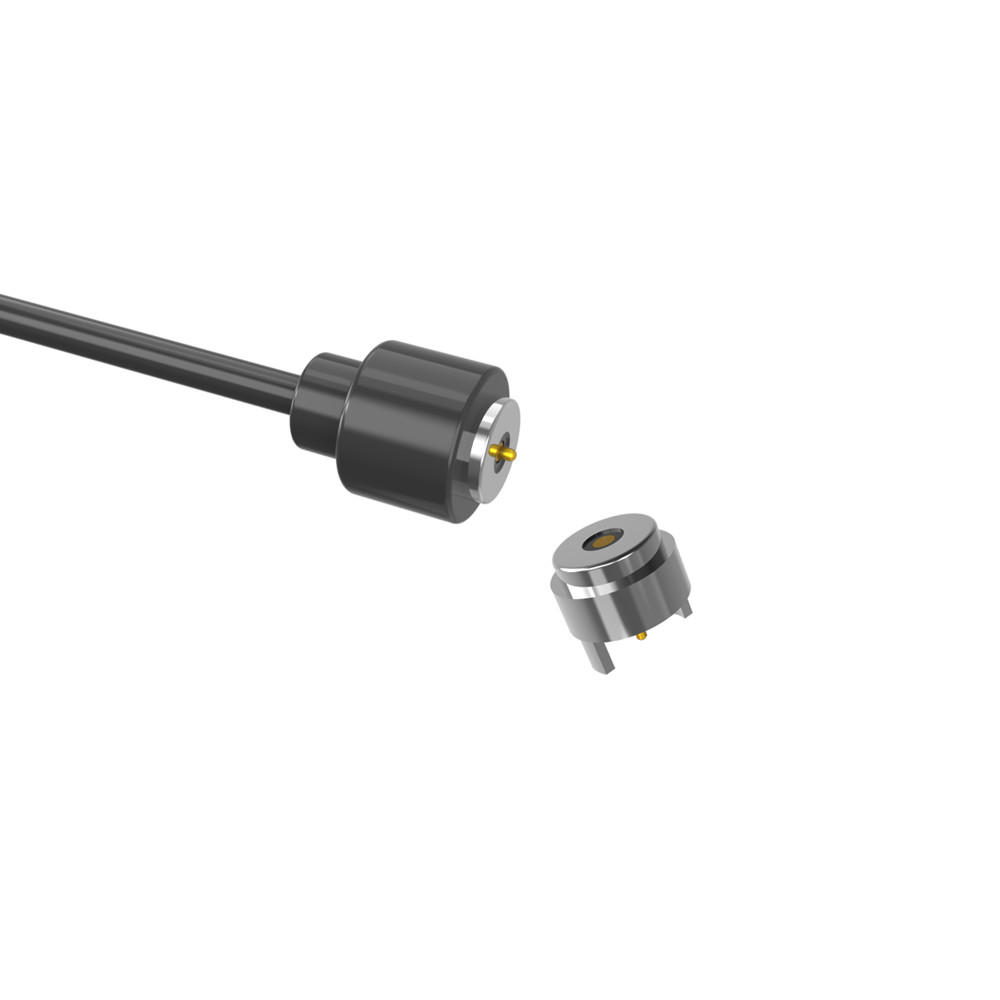

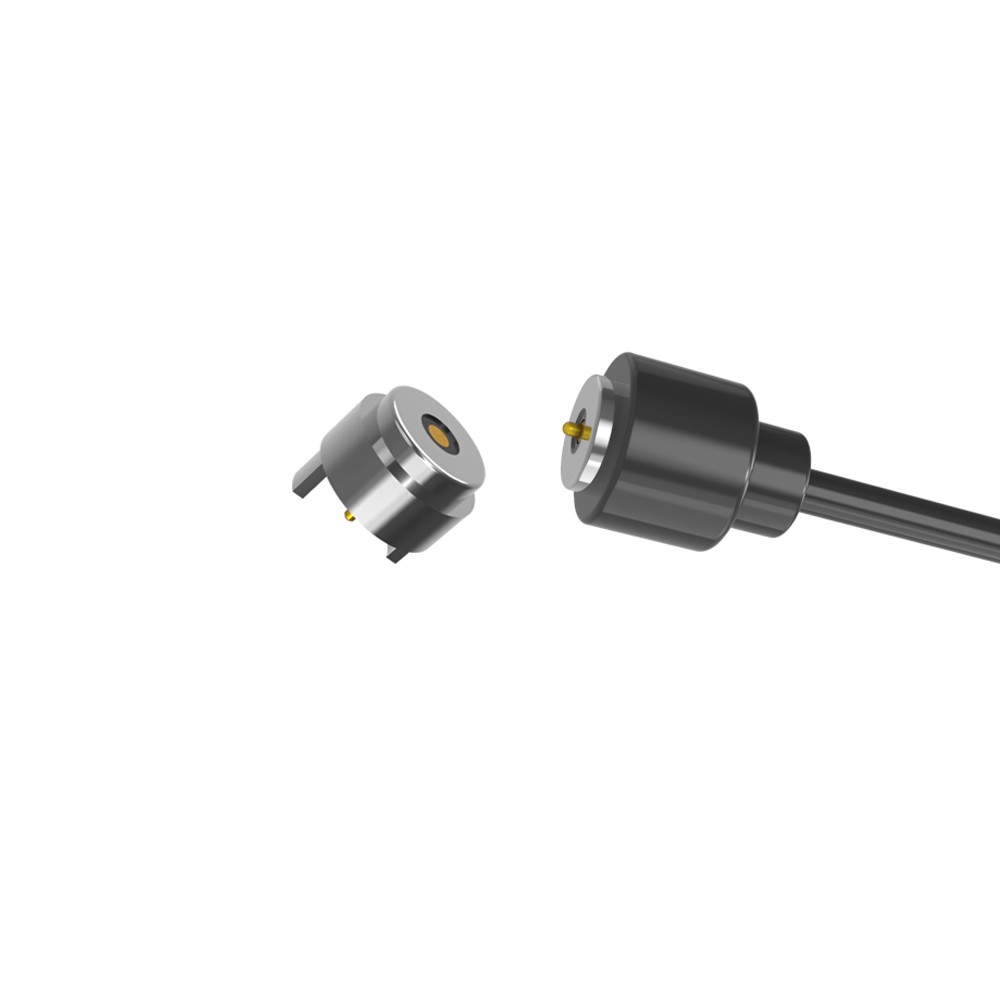

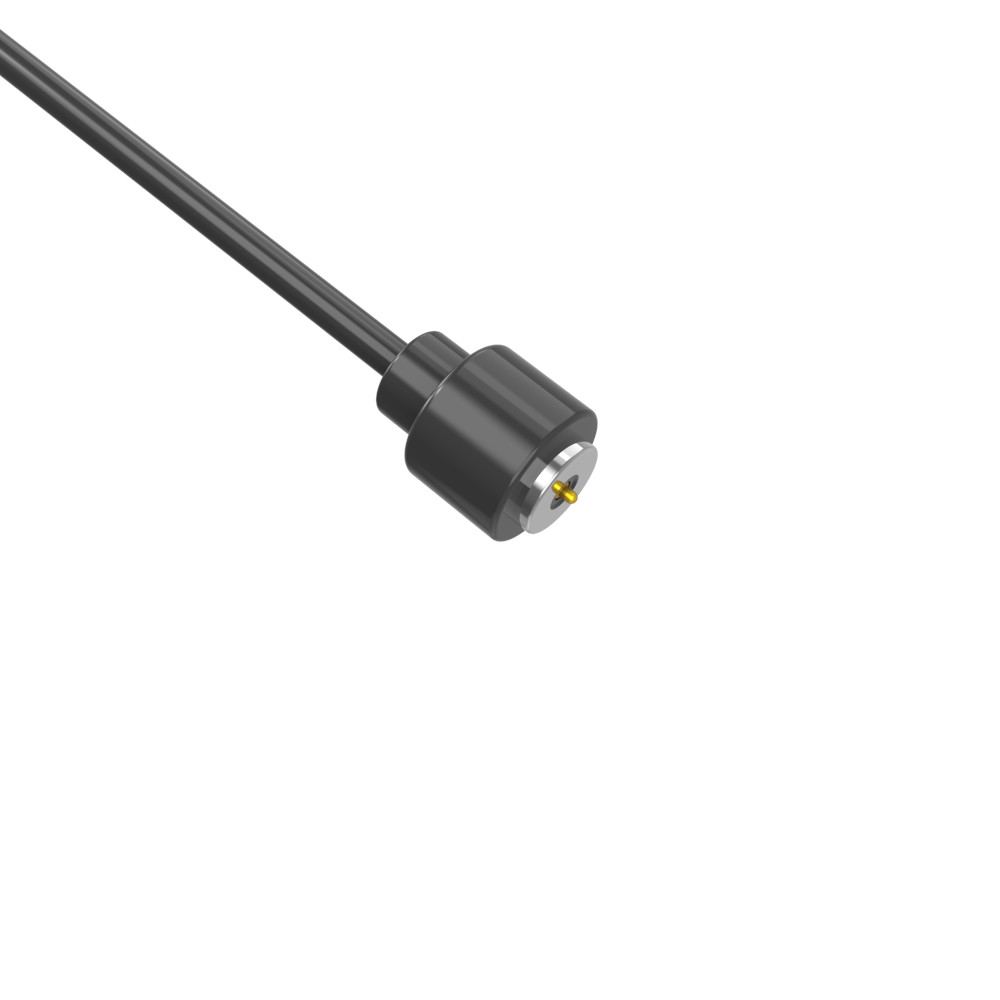

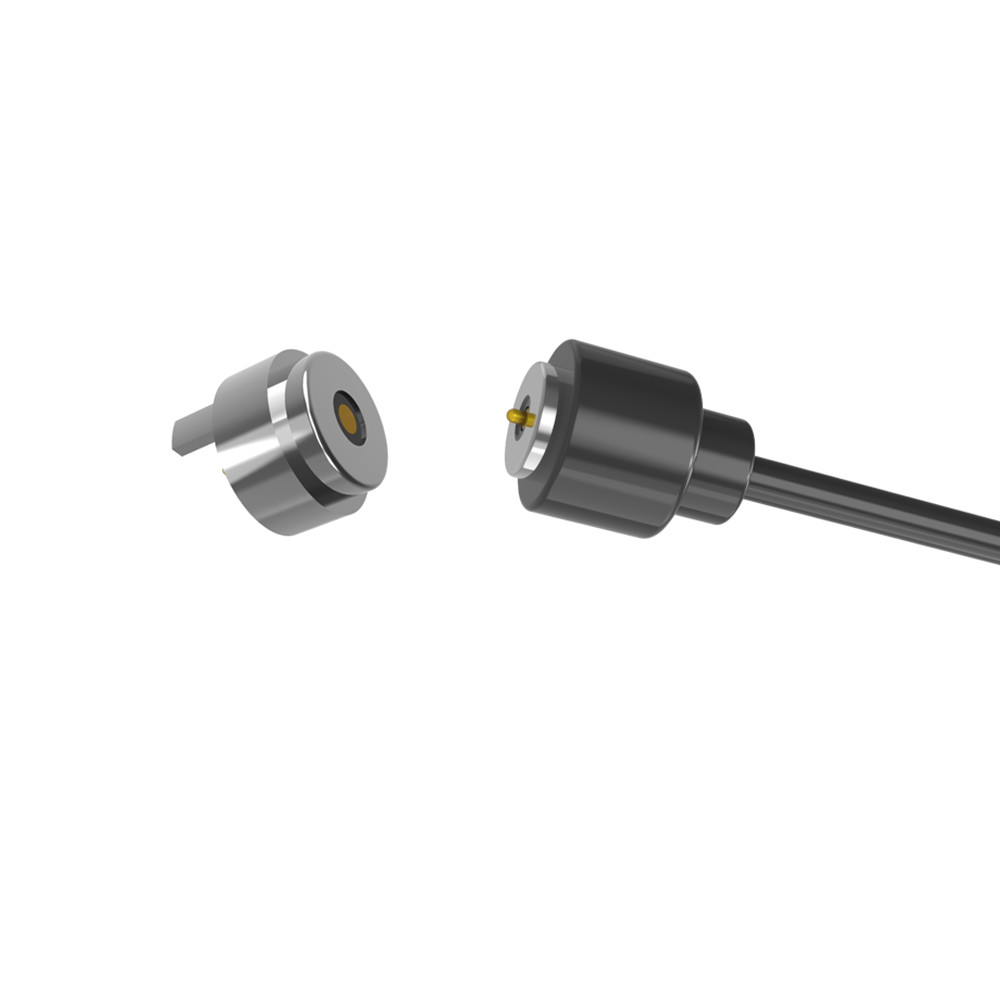

5.0mm 원형 수컷 및 암컷 자석 DC 커넥터, 검정색 케이블 포함

5.0mm 원형 수컷 및 암컷 자석 DC 커넥터, 검정색 케이블 포함.

UPE: 맞춤형 자석 커넥터 및 케이블 전문업체

전문적인 설계 및 제조: UPE는 고품질 자석 커넥터 및 자석 케이블 커넥터를 전문으로 하는 선도적인 제조업체입니다. 강력한 엔지니어링과 정밀 제조를 결합합니다.

맞춤화가 핵심: 저희 사내 전문 디자이너 팀은 고객과 직접 협력하여 고객의 고유한 요구 사항을 이해합니다. 표준 제품을 제공하는 것이 아니라 자석 커넥터 맞춤화에 탁월합니다.

제품이 아닌 솔루션: 고객의 특정 연결 문제를 해결하기 위해 맞춤형 자석 포고 핀 커넥터 솔루션을 설계하고 제공합니다. 어떤 응용 분야가 필요하든 UPE는 최적의 자석 연결을 설계할 수 있습니다.

수컷 자석 케이블 커넥터:
...재료:
포고 핀: 황동(플런저 및 배럴 도금 5U" Min Au over 60~100U" Ni);
하우징: 검정색 HTN+30%GF UL94 V-0;
자석: NdFeB N52 도금 Ni;
케이블: 검정색 OD 2.0*2C( TC19*0.08),
와이어 자켓: 검정색 TPE 90A.
커넥터 자켓: 검정색 TPE 90A..
...기계적 특성:
스프링 힘: 0.70mm 작동 스트로크에서 50g±10g.
전체 스트로크: 0.90mm.
기계적 수명: 10000 사이클 Min..
...전기적 특성:
전압: 12V.
전류: 1A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
..ROHS 또는 REACH 준수 제품.
..염수 분무 시험: 48 H.

암컷 자석 커넥터:

..재료:
PIN: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni ;
하우징: 검정색 HTN+30%GF UL94 V-0 ;
쉘: 황동 C3602 도금 Ni;
자석: NdFeB N52 도금 Ni
...전기적 특성:
전압: 12 V.
전류: 1.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
ROHS 또는 REACH 준수 제품.
염수 분무 시험: 48 H.

제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 삽입 가능한 금형의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

원형 2핀 자석 케이블 커넥터 매개변수:

원형 2핀  케이블 커넥터 기술 도면

원형 2핀  암컷 자석 커넥터 기술 도면

권장PCB 레이아웃

자석 커넥터의 장점:

● 자동 흡착 연결 경험의 인간화된 설계;
● 인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며
장치를 제거하기 쉽지 않습니다.
● 수명: 최대 100,000-200,000 사이클;
● 방수 설계: 장치의 암컷 단자는 방진 및 방수(IPX8)가 가능합니다.
● 빠른 충전 시간: 5A-10A 자석 커넥터 설계는 대전류 전송을 견딜 수 있습니다.
● 자석 커넥터의 외관은
고객의 응용 장치 설계에 따라 일치시킬 수 있습니다.
● 제품 단락 방지 구조 설계 및 안전 장치;
● 고주파 신호 전송을 실현하여 기존 USB2.0
HDMI 1.3 기능 비디오 및 오디오 신호 전송을 대체할 수 있습니다.

제품 적용:

FAQ

1. 왜 우리를 선택해야 합니까?
100% 성실함으로, 저희 회사는 제품 또는 판매 후 무엇이든 최고의 서비스를 제공할 것입니다. 저희는 귀하의 도면 또는 요구 사항에 따라 가장 합리적인 견적을 제공하고 고품질 샘플을 설계할 것입니다. 저희는 판매 후 모든 고객에게 보증을 제공합니다.

2. 제품을 맞춤화할 수 있습니까?
저희는 귀하를 위해 맞춤화하거나 설계하게 되어 매우 기쁩니다. 귀하의 도면 또는 샘플을 제공해 주시고 제품에 대한 특별한 요구 사항을 알려주십시오. 귀하의 요구 사항에 따라 최대한 빨리 맞춤화할 수 있습니다.

3. 샘플 비용은 얼마입니까?
재고 품목의 경우, 고객에게 샘플을 무료로 제공하지만 운임을 부담해야 합니다.
맞춤형 품목의 경우, 적절한 비용을 청구하고 주문 시 샘플 수수료의 합리적인 비율을 환불해 드립니다!

4. 배송 시간은 어떻게 됩니까?
배송 시간은 고객의 주문 수량 및 난이도에 따라 다릅니다. 일반적으로 재고 상품은 3일 이내에 배송되며 맞춤형 제품은 2주 이내에 배송됩니다.

5. 귀사의 품질 관리는 어떻습니까?
귀하의 만족을 얻기 위해 제품의 품질을 보장하기 위해 제품을 테스트하고 검사합니다. 품질은 저희 회사에서 가장 중요하며, 재료부터 배송까지 모든 것이 이중으로 확인되며 회사는 이를 보장하기 위해 IS09001을 획득합니다.

자석 케이블 커넥터 주문 방법
* 요구 사항 식별(커넥터 유형, 필요한 수량, 맞춤형 요구 사항, 기술 사양)

* 가격 및 조건 협상(대량 할인이 적용될 수 있음).

* 주문 세부 정보 확인(커넥터 유형, 수량, 맞춤화).

* 결제(PayPal, 은행 송금 또는 기타 보안 방법).

* 배송 및 품질 검사
* 배송 추적.

* 도착 시 제품을 검사하여 품질을 확인합니다.

결제 조건: T/T, 50% 보증금, 50% 잔액

결제 방법: T/T, PayPal, OCBC

샘플 리드 타임: 재고 샘플 2-3 영업일/맞춤형 샘플 5-7 영업일

생산 리드 타임:10-15 영업일

제작:미국, 유럽, 아시아, 남아프리카

거래 조건: EXW

화물: 항공, 해상, 특급

서비스: 합리적인 가격의 고품질, OEM 서비스, 모든 특수 크기, 색상, 디자인 허용
