| Place of Origin: | China |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| Model Number: | VID1850B/ VIC1800B |
| 문서: | VID1850B.pdf |
| Minimum Order Quantity: | 5000 |
| 가격: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Material: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| Spring force: | 50g±10g | Working storke: | 0.7mm |
| Current: | 1A | Volatge: | 12V |
| Cable lenght: | 1000mm | Color: | White |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| Contact resistance: | 50mΩ Max (PIN) | Operation Temperature: | -25℃to +80℃ |
White TPE 케이블 마그네틱 충전기 USB 2.0 충전 케이블 전원 공급 장치 2Pin 스마트 물병용.
UPE는 전문 마그네틱 커넥터 및 마그네틱 케이블 커넥터 제조업체입니다.
당사는 고객의 요구 사항을 충족하고 마그네틱 커넥터 맞춤형 서비스를 제공하기 위해 자체 전문 디자이너를 보유하고 있습니다. 다양한 고객의 요구에 따라 다양한 마그네틱 포고 핀 커넥터 제품 및 솔루션을 설계할 수 있습니다.

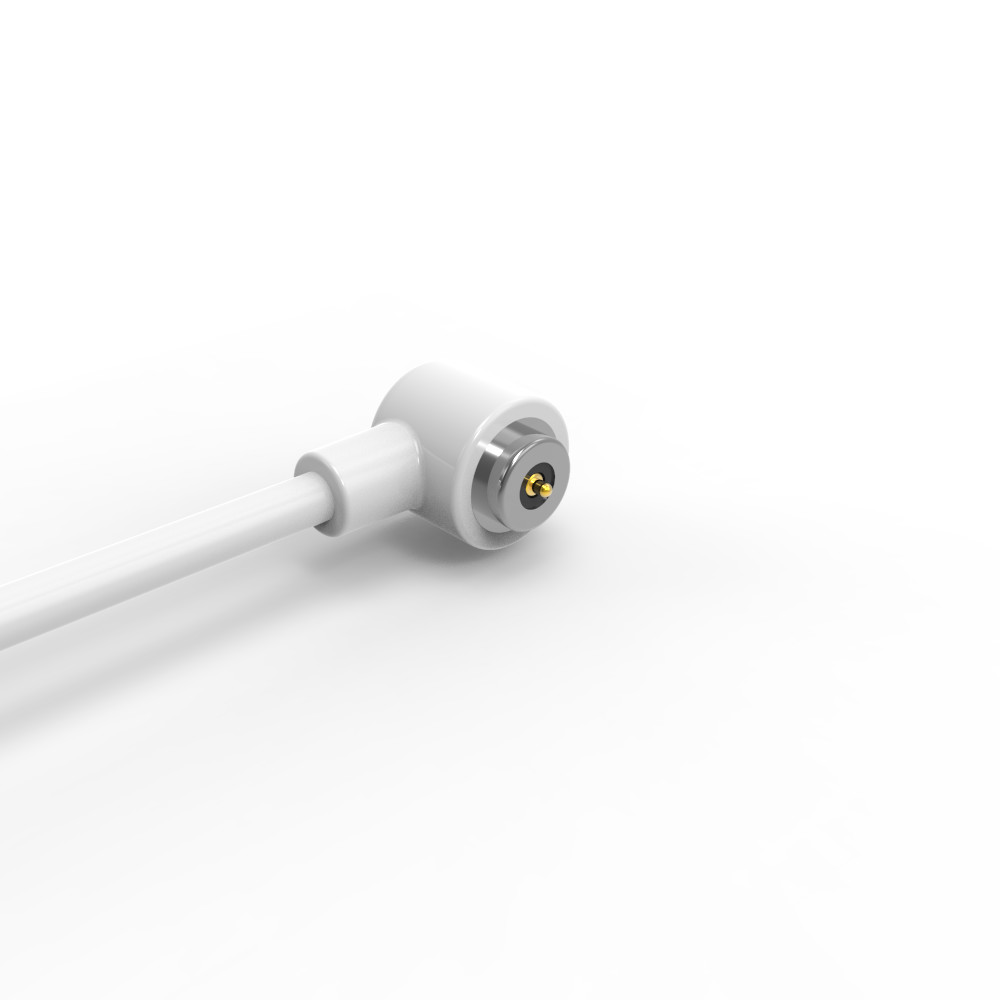

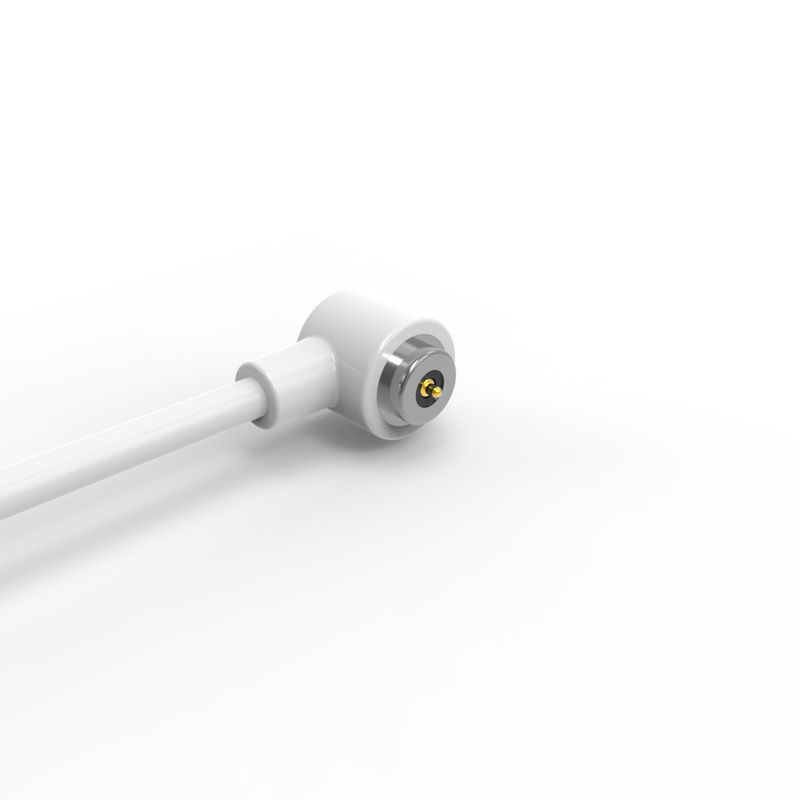

수컷 마그네틱 케이블 커넥터:
...재료:
포고 핀: 황동(플런저 및 배럴 도금 5U" Min Au over 60~100U" Ni);
하우징: White HTN+30%GF UL94 V-0;
자석: NdFeB N52 도금 Ni;
케이블: White OD 2.0*2C( TC19*0.08),
와이어 자켓: White TPE 90A.
커넥터 자켓: White TPE 90A..
...기계적:
스프링 힘: 0.70mm 작동 스트로크에서 50g±10g.
전체 스트로크: 0.90mm.
기계적 수명: 10000 사이클 Min..
...전기적:
전압: 12V.
전류: 1A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
..ROHS 또는 REACH 준수 제품.
..염수 분무 시험: 48 H.

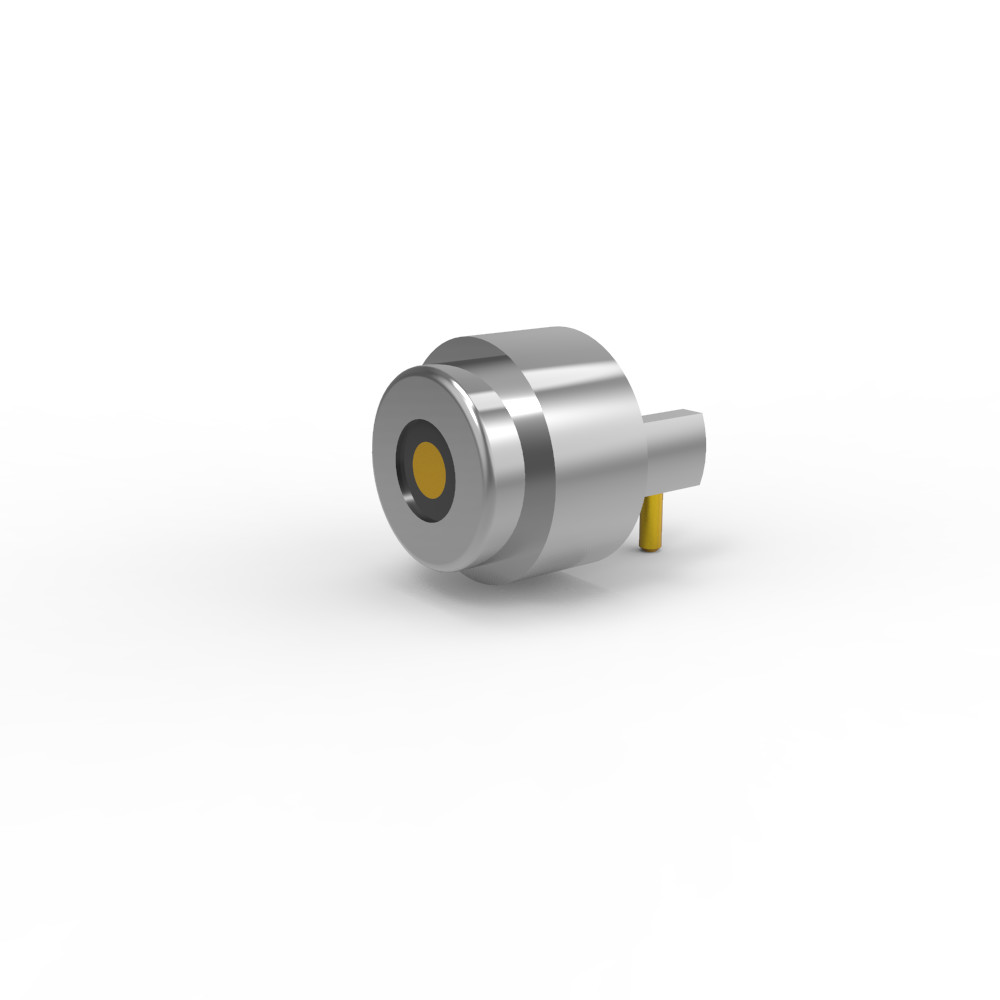

암컷 마그네틱 커넥터:
..재료:
PIN: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni ;
하우징: Black HTN+30%GF UL94 V-0 ;
Shel1: 황동 C3602 도금 Ni;
자석: NdFeB N52 도금 Ni
...전기적:
전압: 12 V.
전류: 1.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
ROHS 또는 REACH 준수 제품.
염수 분무 시험: 48 H.
제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 임베디드 금형의 Mlding 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.
원형 2Pin 마그네틱 케이블 커넥터 매개변수:
|
이름 |
마그네틱 케이블 커넥터 |
|
유형 |
수컷/암컷 |
|
핀 |
2핀 |
|
와이어 |
TPE |
|
케이블 길이 |
1000±20mm |
|
색상 |
흰색 |
|
포고 핀/회전 부품 |
무연 C6801 |
|
자석 |
N52 NdFeB 도금 Ni 15-20um |
|
하우징
|
Black HTN UL94V-0 |
|
스프링 힘 |
50g±10g,at 0.7mm 작동 스트로크 |
|
전체스트로크 |
0.9mm |
|
기계적 수명 |
10000 사이클 Min.. |
|
전류 |
1AMax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ Max (PIN). |
|
작동 온도 |
-25℃to +80℃ |
|
염수 분무 시험 |
48H |
|
인증 |
ROHS 또는 REACH 준수 제품 |
|
테스트 |
100% 개방 및 단락 테스트 |
원형 2Pin 케이블 커넥터 기술 도면
원형 2Pin 암컷 마그네틱 커넥터 기술 도면
Re권장 PCB 레이아웃
마그네틱 커넥터의 장점:
●자동 흡착 연결 경험의 인간화된 디자인;
●인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며 장치를 제거하기 쉽지 않습니다.
●수명: 최대 100,000-200,000 사이클;
●방수 디자인: 장치의 암컷 끝은 방진 및 방수(IPX8)가 가능합니다.
●빠른 충전 시간: 5A-10A 마그네틱 커넥터 디자인은 대전류 전송을 견딥니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치 디자인에 따라 일치시킬 수 있습니다.
●제품 단락 방지 구조 설계 및 안전 장치;
●고주파 신호 전송을 실현하여 기존 USB2.0 HDMI 1.3 기능 비디오 및 오디오 신호 전송을 대체할 수 있습니다.
제품 응용 분야:
