| Place of Origin: | China |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| Model Number: | VID1850A /VIC1800B |
| 문서: | VID1850A.pdf |
| Minimum Order Quantity: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | Material: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| 전단력: | 50g ± 10g | 일하는 Storke: | 0.7 밀리미터 |
| 전류: | 1A | Volatge: | 12V |
| 케이블 길이: | 1000mm | Color: | Black |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| 콘택 저항: | 50mΩ 최대 (PIN) | Operation Temperature: | -25℃to +80℃ |

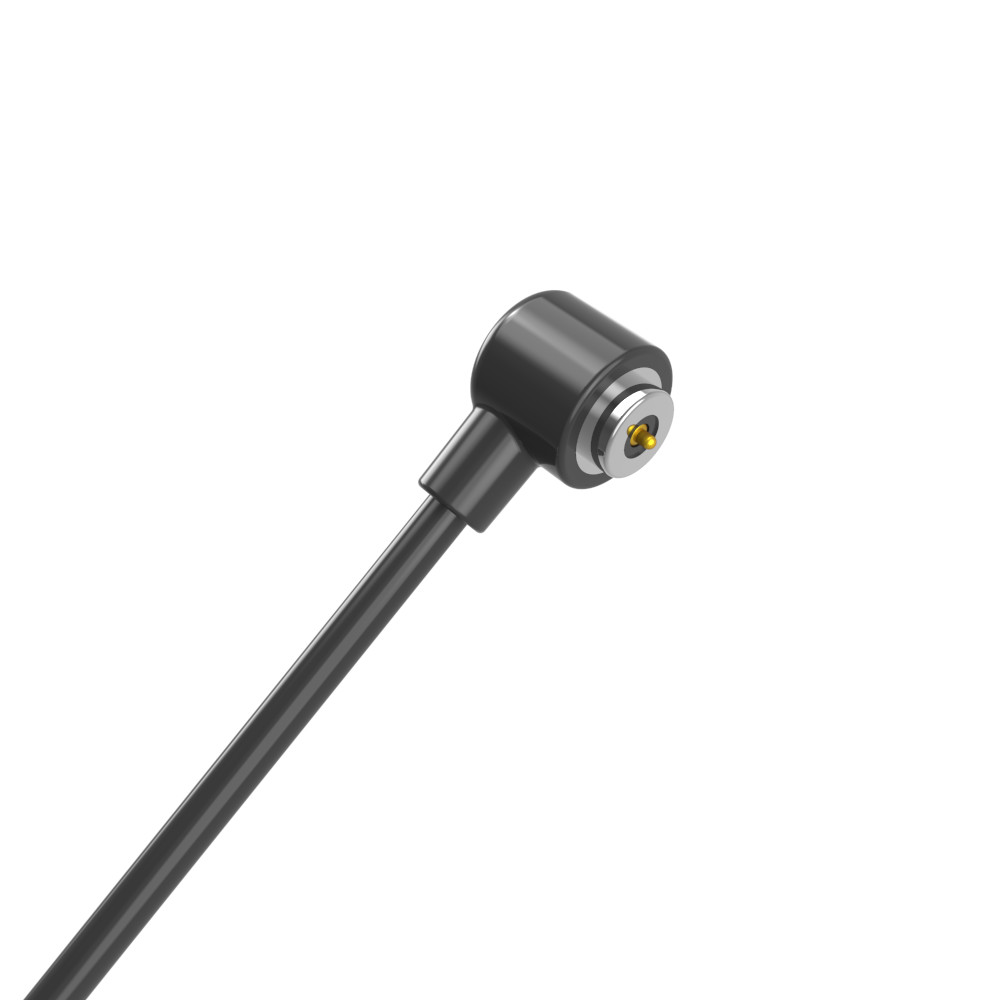

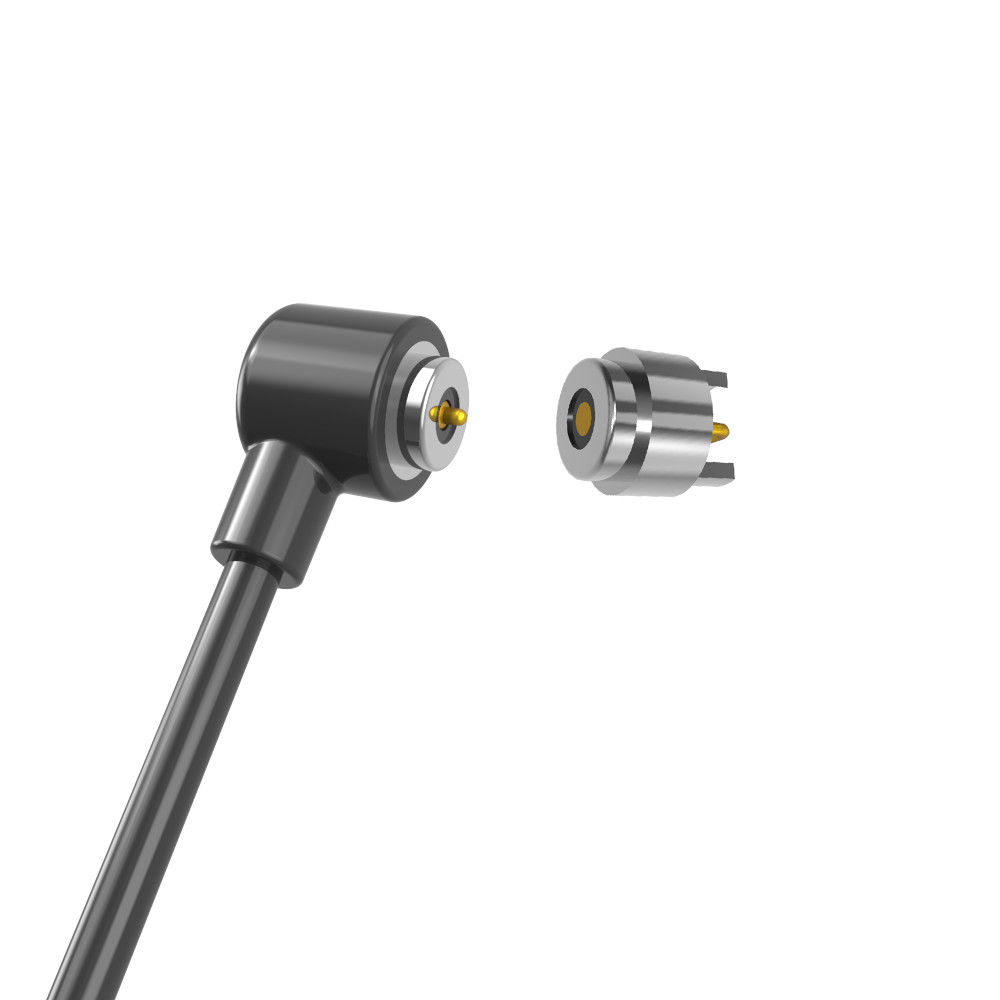

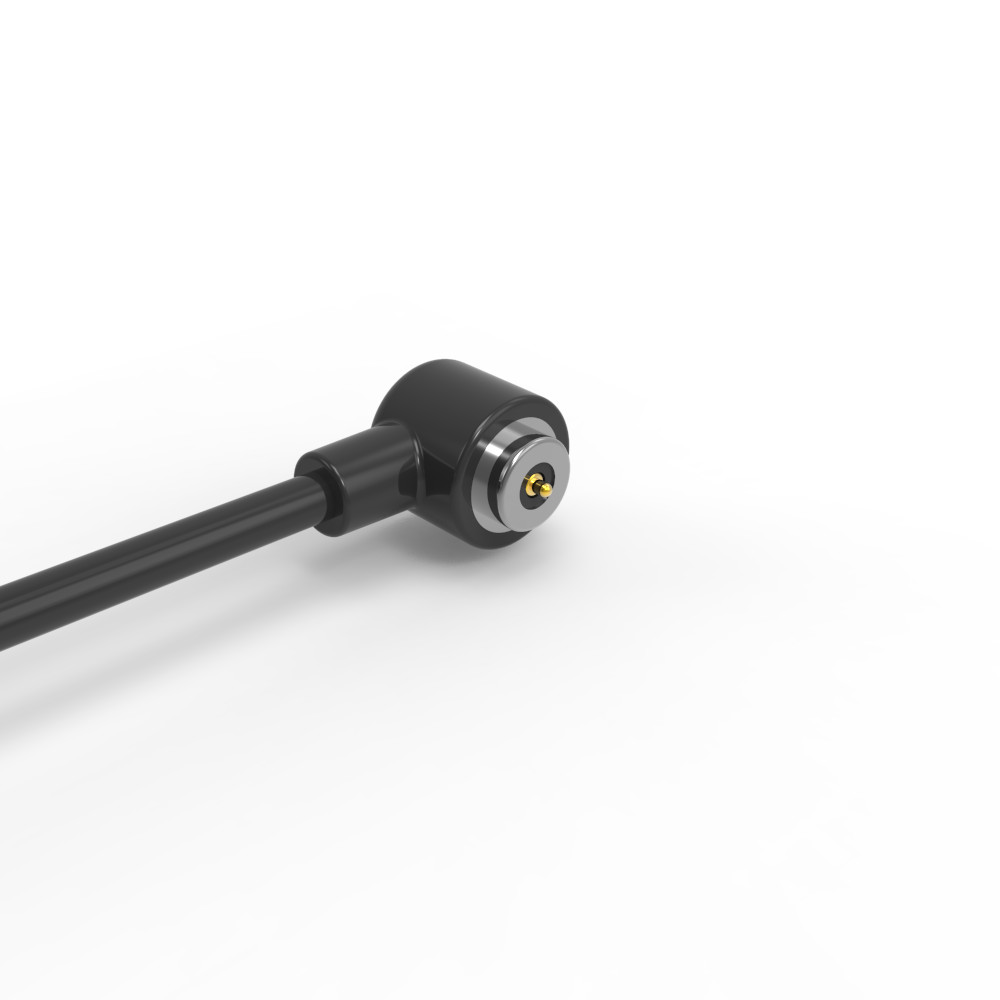

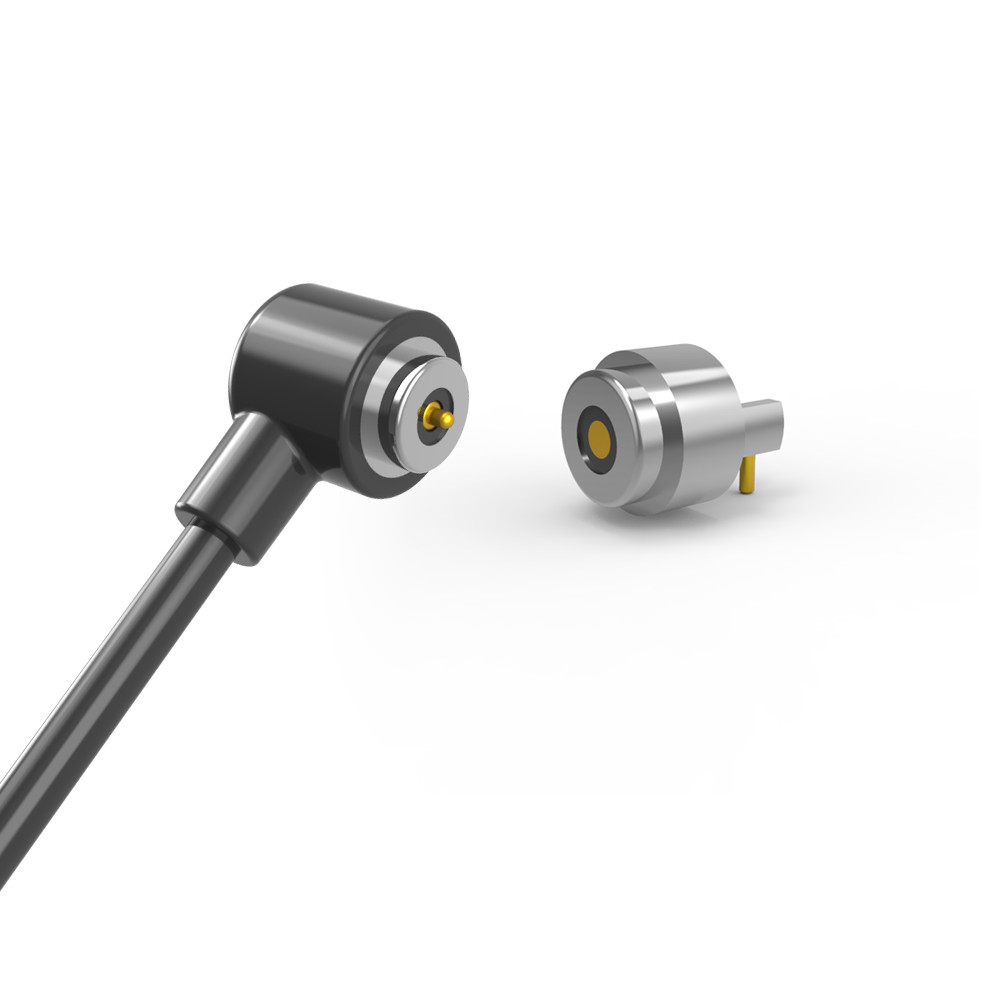

OD4.0mm 90° TPE 케이블 수-암 USB 마그네틱 충전기 케이블 커넥터.
수 마그네틱 케이블 커넥터:
...재료:
포고 핀: 황동(플런저 및 배럴 도금 5U" Min Au over 60~100U" Ni);
하우징: 블랙 HTN+30%GF UL94 V-0;
자석: NdFeB N52 도금 Ni;
케이블: 블랙 OD 2.0*2C( TC19*0.08),
와이어 자켓: 블랙 TPE 90A.
커넥터 자켓: 블랙 TPE 90A..
...기계적 특성:
스프링 힘: 50g±10g, 0.70mm 작동 스트로크.
전체 스트로크: 0.90mm.
기계적 수명: 10000 사이클 Min..
...전기적 특성:
전압: 12V.
전류: 1A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
..ROHS 또는 REACH 준수 제품.
..염수 분무 시험: 48 H.
암 마그네틱 커넥터:
..재료:
PIN: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni ;
하우징: 블랙 HTN+30%GF UL94 V-0 ;
쉘: 황동 C3602 도금 Ni;
자석: NdFeB N52 도금 Ni
...전기적 특성:
전압: 12 V.
전류: 1.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
ROHS 또는 REACH 준수 제품.
염수 분무 시험: 48 H.
제품 적용 설명 (다음 내용에 국한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 터미널을 추가할 수 있음;
4. 임베디드 금형의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있음.
원형 2핀 마그네틱 케이블 커넥터 파라미터:
|
이름 |
마그네틱 케이블 커넥터 |
|
유형 |
수/암 |
|
핀 |
2핀 |
|
와이어 |
TPE |
|
케이블 길이 |
1000±20mm |
|
색상 |
검정색 |
|
포고 핀/회전 부품 |
무연 C6801 |
|
자석 |
N52 NdFeB 도금 Ni 15-20um |
|
하우징
|
블랙 HTN UL94V-0 |
|
스프링 힘 |
50g±10g, 0.7에서mm 작동 스트로크 |
|
전체스트로크 |
0.9mm |
|
기계적 수명 |
10000 사이클 Min.. |
|
전류 |
1AMax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ Max (PIN). |
|
작동 온도 |
-25℃ ~ +80℃ |
|
염수 분무 시험 |
48H |
|
인증 |
ROHS 또는 REACH 준수 제품 |
|
테스트 |
100% 개방 및 단락 테스트 |
원형 2핀 케이블 커넥터 기술 도면
원형 2핀 암 마그네틱 커넥터 기술 도면
추천PCB 레이아웃
마그네틱 커넥터의 장점:
1. 손쉬운 연결 ("자동 흡착")
2. 안전 및 내구성
3. 강력한 환경 보호
4. 고전력 전달
5. 설계 유연성
6. 고급 신호 기능
제품 적용:
FAQ
1. 왜 우리를 선택해야 합니까?
100% 성실함으로, 저희 회사는 제품 또는 애프터 서비스를 불문하고 최고의 서비스를 제공할 것입니다. 귀하의 도면 또는 요구 사항에 따라 가장 합리적인 견적과 고품질 샘플을 설계해 드립니다. 판매 후 모든 고객에게 보증을 제공합니다.
2. 제품을 맞춤 제작할 수 있습니까?
귀하를 위해 맞춤 제작하거나 디자인해 드리는 것을 매우 기쁘게 생각합니다. 도면이나 샘플을 제공해 주시고 제품에 대한 특별한 요구 사항을 알려주십시오. 귀하의 요구 사항에 따라 최대한 빨리 맞춤 제작할 수 있습니다.
3. 샘플 비용은 얼마입니까?
재고 품목의 경우 고객에게 샘플을 무료로 제공하지만 운송비를 부담해야 합니다.
맞춤형 품목의 경우 적절한 비용을 청구하고 주문 시 샘플 수수료의 합리적인 비율을 환불해 드립니다!
4. 배송 시간은 어떻게 됩니까?
배송 시간은 고객의 주문 수량 및 난이도에 따라 다릅니다. 일반적으로 재고 상품은 3일 이내에 배송되며 맞춤형 제품은 2주 이내에 배송됩니다.
5. 귀사의 품질 관리는 어떻습니까?
제품의 품질을 보장하기 위해 제품을 테스트하고 검사하여 고객의 만족을 얻을 것입니다. 품질은 우리 회사에서 가장 중요하며, 재료에서 배송까지 모든 것이 이중으로 확인되며 회사는 이를 보장하기 위해 IS09001을 획득합니다.
마그네틱 케이블 커넥터 주문 방법
* 요구 사항 식별(커넥터 유형, 필요한 수량, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상(대량 할인이 적용될 수 있음).
* 주문 세부 정보 확인(커넥터 유형, 수량, 맞춤화).
* 결제(PayPal, 은행 송금 또는 기타 보안 방법).
* 배송 및 품질 검사
* 배송 추적.
* 도착 시 제품을 검사하여 품질을 확인합니다.
결제 조건: T/T, 50% 보증금, 50% 잔액
결제 방법: T/T, PayPal, OCBC
샘플 리드 타임: 재고 샘플 2-3 영업일/맞춤형 샘플 5-7 영업일
생산 리드 타임:10-15 영업일
제작:미국, 유럽, 아시아, 남아프리카
거래 조건: EXW
화물: 항공, 해상, 특급
서비스: 합리적인 가격의 고품질, OEM 서비스, 모든 특수 크기, 색상, 디자인 허용
