| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| Model Number: | LBC0958A /VID1850B |
| 문서: | VIC1800B.pdf |
| Minimum Order Quantity: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| 이름: | 자기 케이블 커넥터 | 소재: | TPE, 황동, NDFEB N52 |
|---|---|---|---|
| 전단력: | 50g ± 10g | Working storke: | 0.7mm |
| 전류: | 1A | 전압: | 12V |
| 케이블 길이: | 1000mm | 색상: | 하얀색 |
| 염수 분무 시험: | 48h | 기계적 생명: | 10000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 작동 온도: | -25°C ~ +80°C |

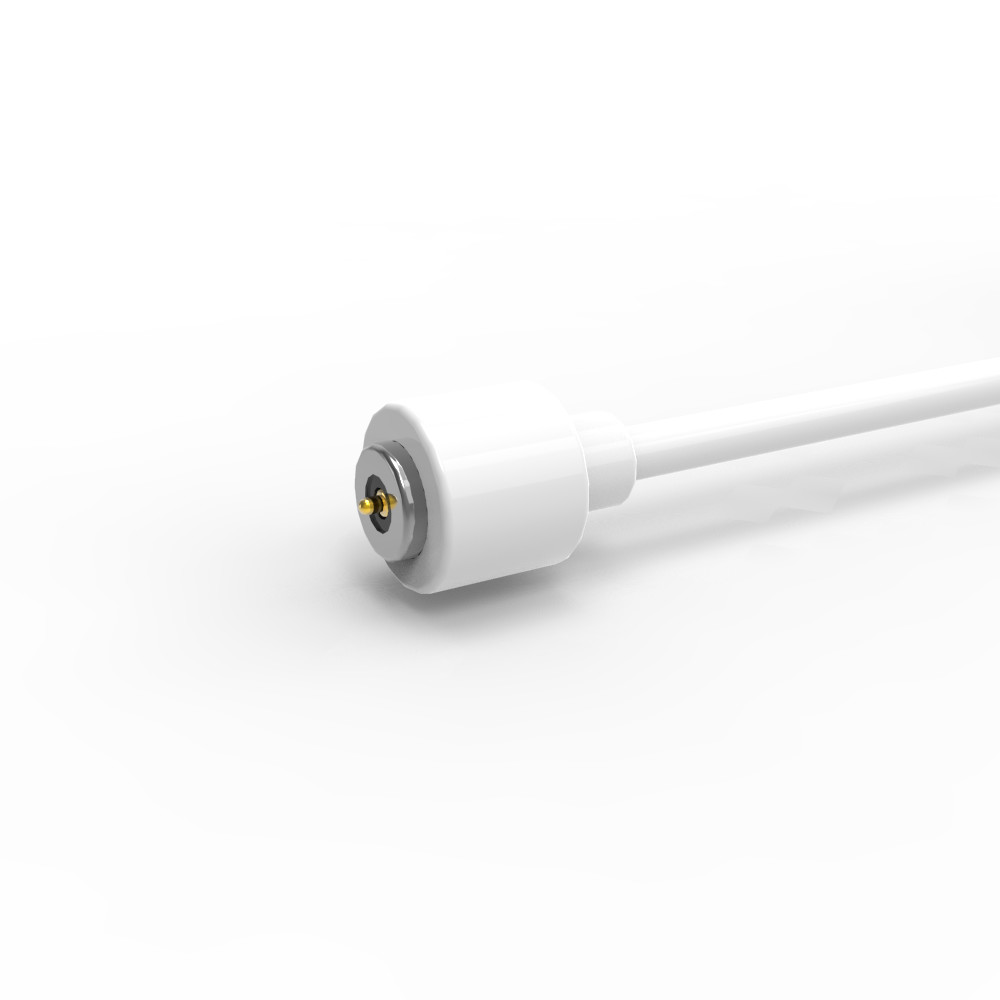

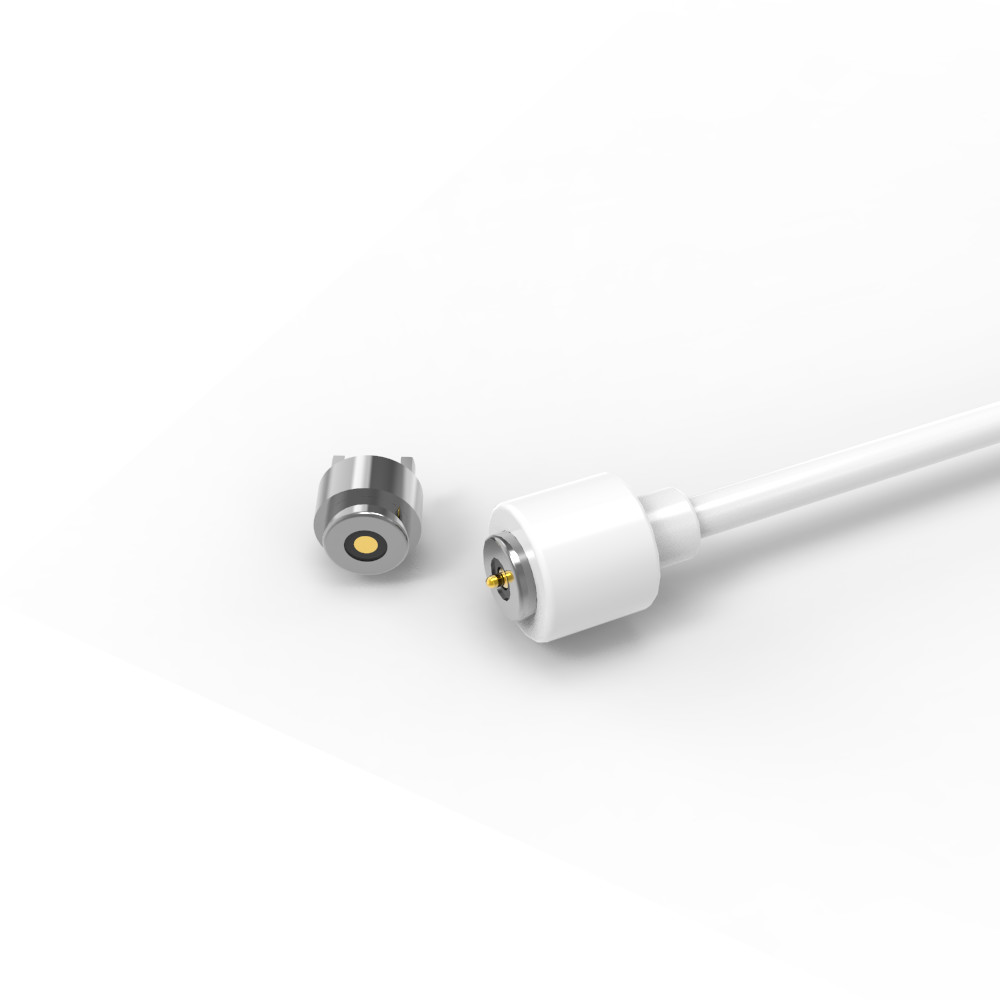

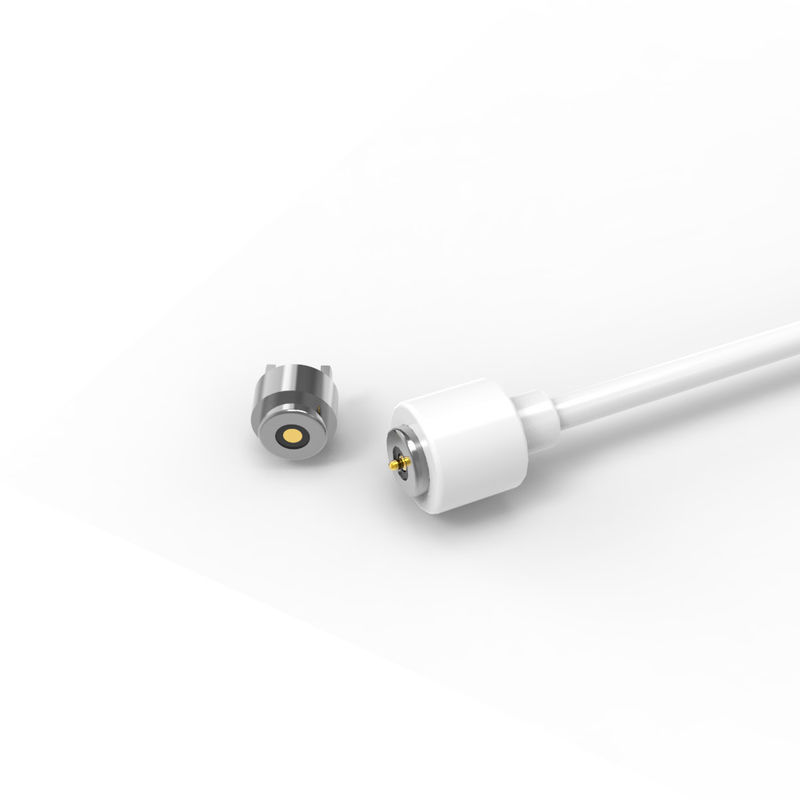

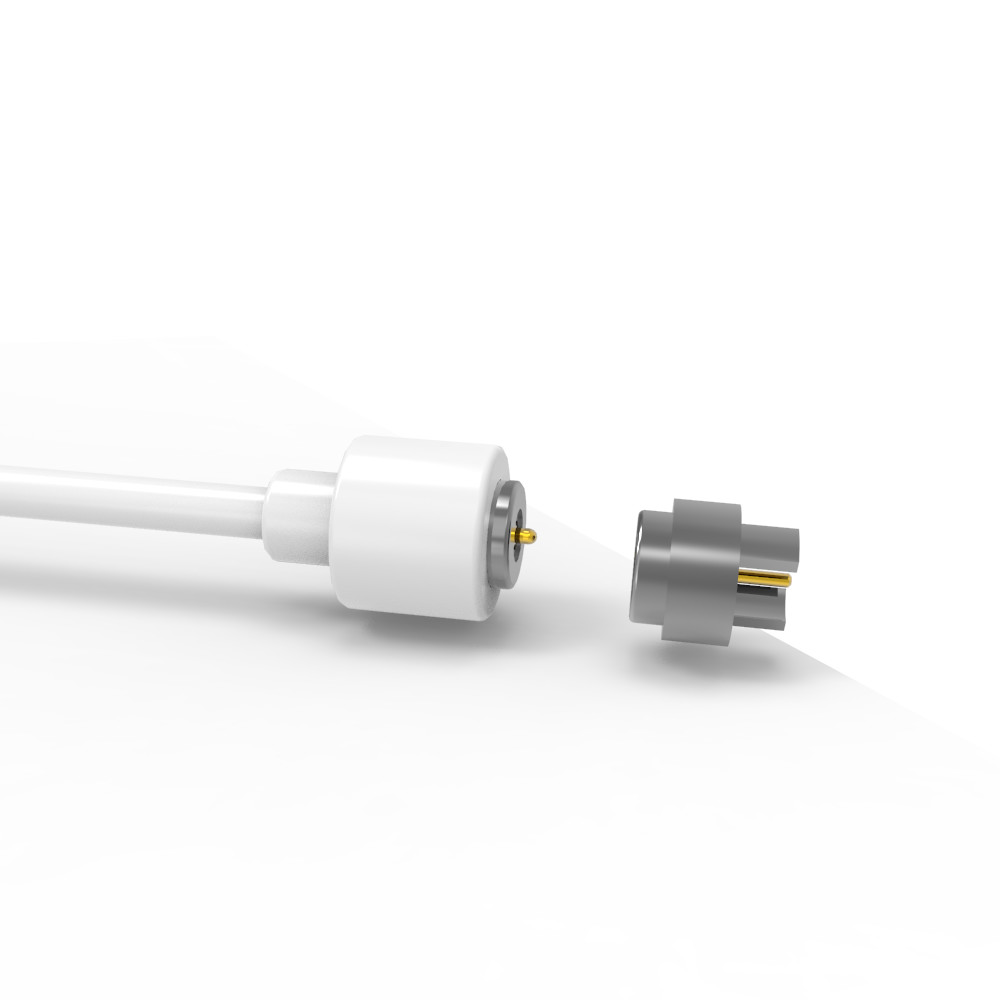

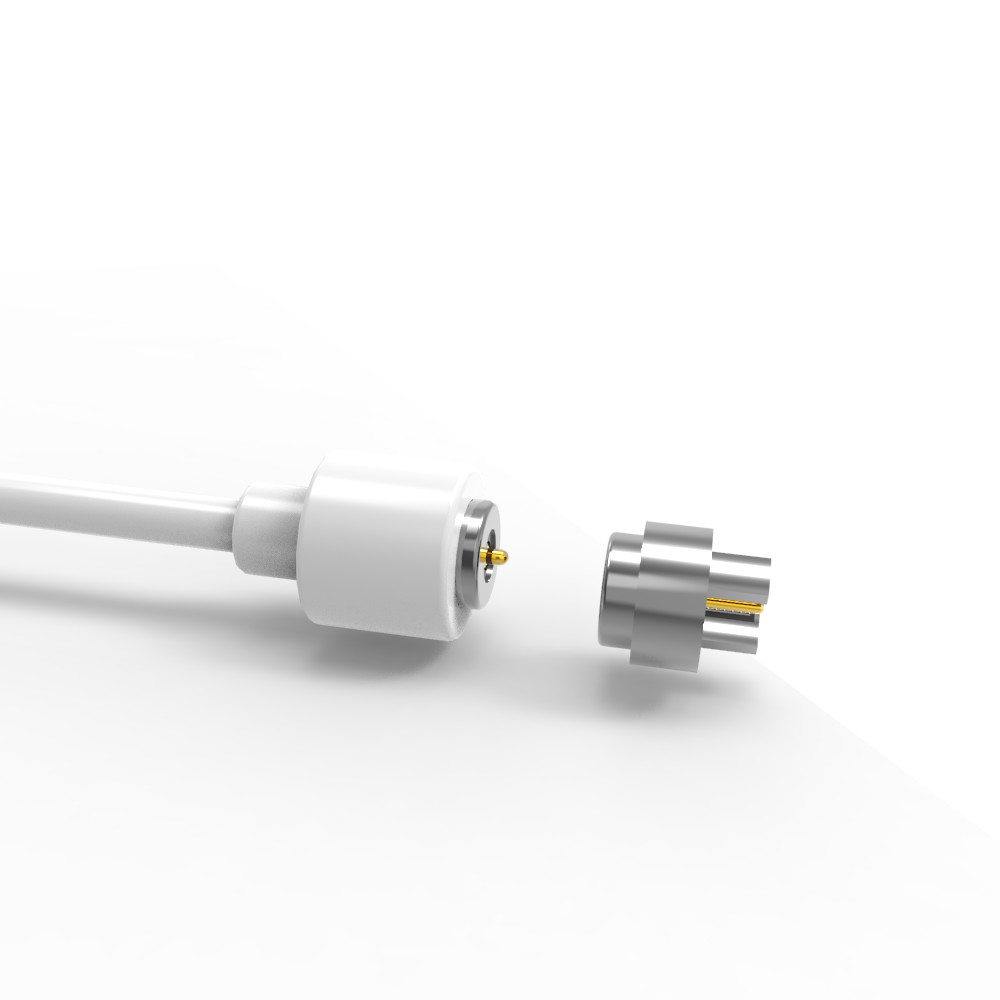

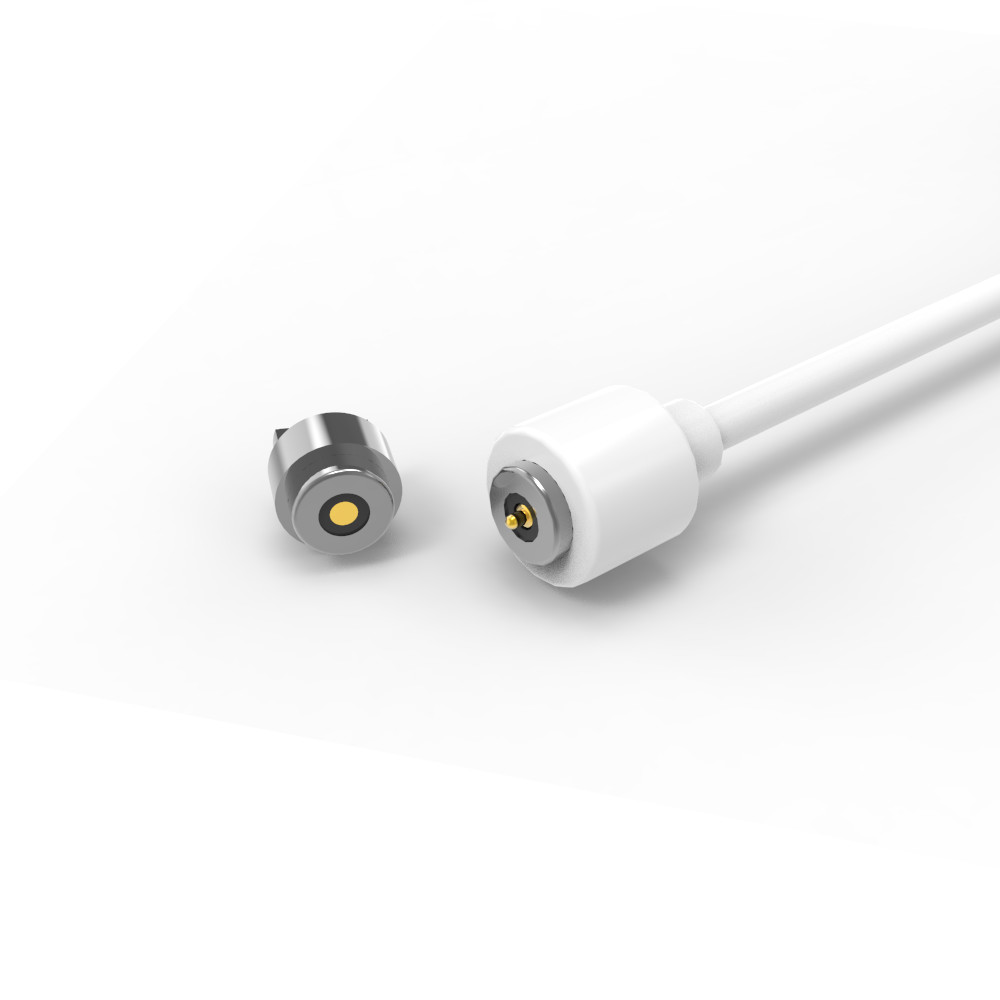

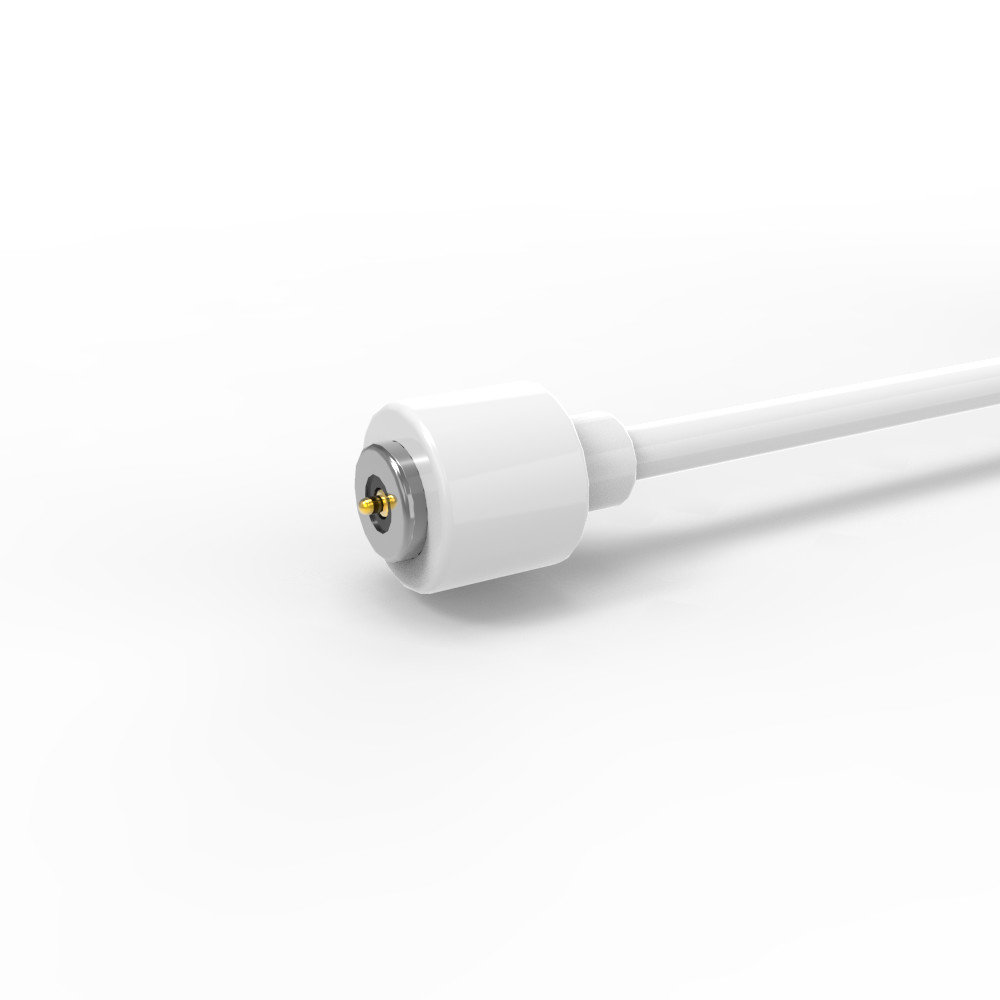

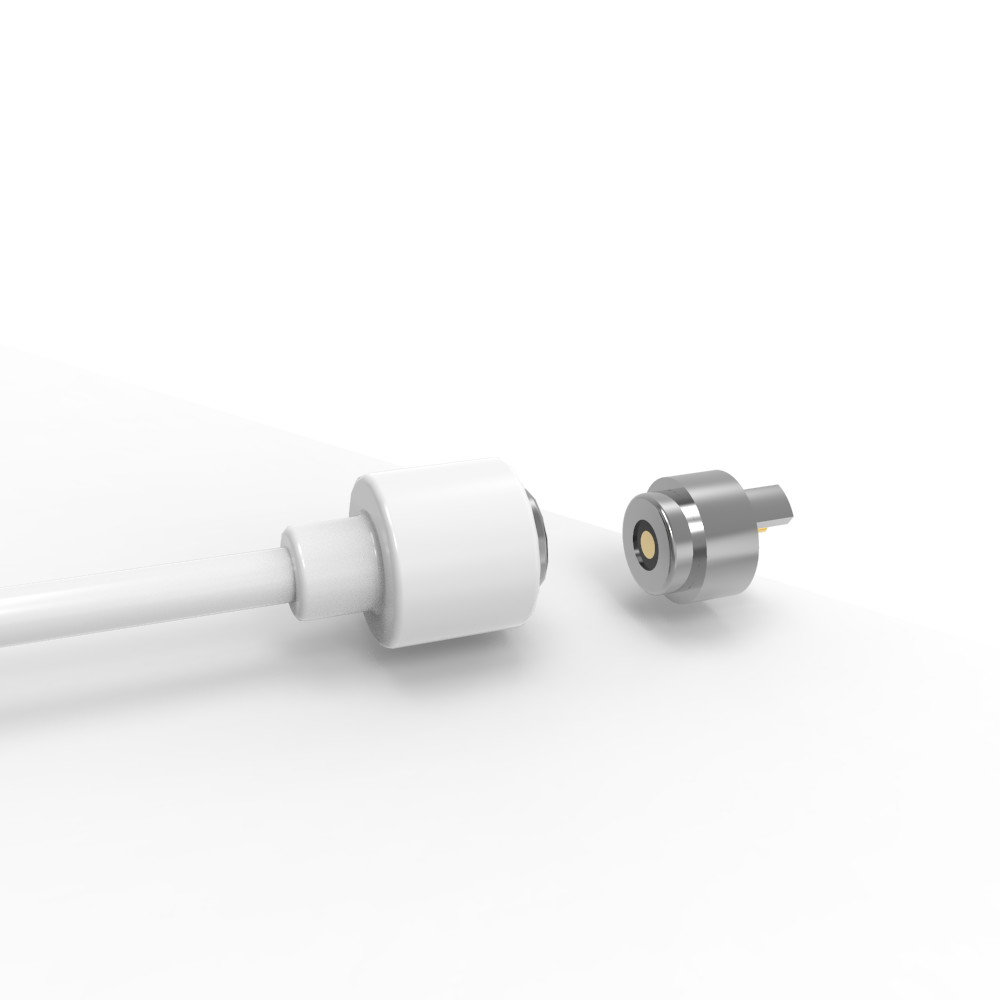

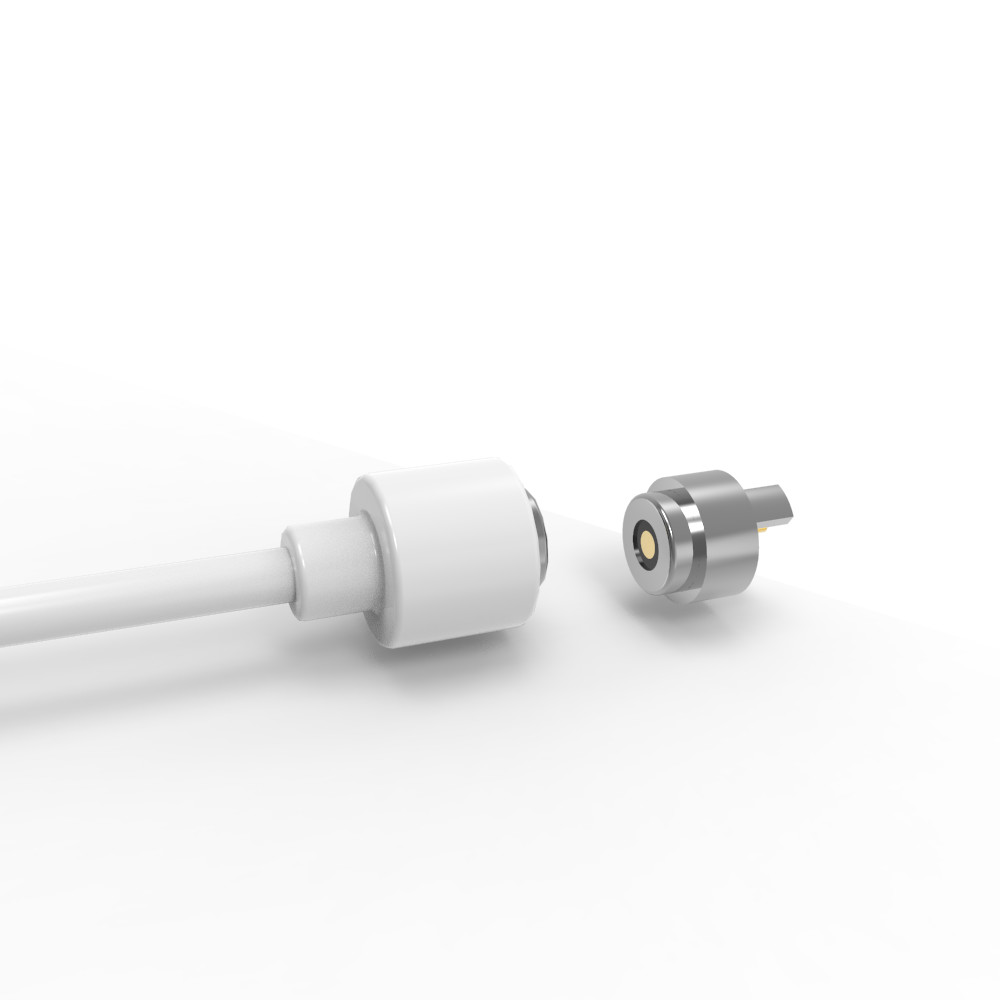

OD4.0mm 흰색 2Pin 원형 자기 전력 케이블 커넥터 전기 휠체어
남성 자기 케이블 연결 장치:
재료:
포고 핀: 구리 (프랑저 및 배럴 플래팅 5U" Min Au over 60~100U" Ni );
하우스: 흰색 HTN+30%GF UL94 V-0
마그네트: NdFeB N52 플래팅 Ni
케이블: 화이트 OD 2.0*2C ((TC19*0.08)
와이어 자켓: 흰색 TPE 90A.
커넥터 재킷: 흰색 TPE 90A..
...기계:
스프링 힘: 50g±10g, 0.70mm 작업 스터크.
뚜라기:0.90mm
기계적 수명: 10000주기 분..
전기:
전압: 12V
전류:1A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
..ROHS 또는 REACH을 준수하는 제품입니다.
소금 스프레이 테스트: 48 H.
여성 마그네틱 커넥터
재료:
PIN: 납 없는 C6801, 60~100U'Ni 이상 5U'Minu Au'를 가공한다.
하우징: 검은색 HTN+30%GF UL94 V-0
Shel1: BrassC3602 플래팅 니;
자석: NdFeB N52 플래팅 Ni
전기:
전압: 12V
전류:1.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
RoHS 또는 REACH에 맞는 제품.
소금 스프레이 테스트:48 H.
제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성 및 포괄;
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4- 융통형 주사형
5- 와이어는 직접 연결할 수 있습니다.
원형 2Pin 자기 케이블 커넥터 파라미터:
|
이름 |
자기 케이블 커넥터 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
유선 |
TPE |
|
케이블 길이 |
1000±20mm |
|
색상 |
흰색 |
|
포고 핀/터닝 부품 |
납 없는 C6801 |
|
자석 |
N52 NdFeB 접착 Ni 15-20um |
|
주택
|
검은색 HTN UL94V-0 |
|
스프링 힘 |
50g±10g, 0에서7mm 근로성 오징어 |
|
가득하다오징어 |
00.9mm |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
1Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 2Pin 케이블 커넥터 기술 도면
원형 2Pin 여성 자기 연결 장치 기술 도면
Re추천 PCB 레이아웃
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
제품 사용:
1착용 가능한 장치, 지능형 위치 설정 장비, 어린이용 스마트 손목밴드, 스마트 시계, 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결
2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비
3항공, 항공, 전자, 군사 통신
4자동차, 자동차 내비게이션, 테스트 및 측정 장비
5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
왜 우릴 선택했지?
품질과 파트너십에 대한 헌신
품질, 무결성, 그리고 뛰어난 서비스의 원칙에 따라
우리는 더 많은 파트너와 협력하여 상호 성공을 달성하기를 진심으로 기대합니다.
재료 조달과 곰팡이 시험 샘플부터 본격적인 생산까지
우리는 엄격한 층별 검사와 포괄적인 품질 통제를 시행합니다.
이 방법은 모든 제품이 고객의 요구 사항을 충족시키는 것을 보장하며 결함 없는 비율은 98%를 초과합니다.
모든 단계에서 정확성과 신뢰성을 최우선으로 제시함으로써, 우리는 공급의 일관성 있는 우수성을 보장합니다.
우수성을 위한 지속적인 혁신
경쟁적인 시장에서 앞서 나가고 우수한 제품 품질을 제공하기 위해
우리 회사는 최첨단 기술과 첨단 장비에 투자하는 것을 멈추지 않습니다.
우리의 능력을 지속적으로 업그레이드함으로써 모든 제품이 최고 수준의 성능과 신뢰성을 충족하도록 보장합니다.
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
