| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RC-100-A04-51/ RM-100-B04-61 |
| 문서: | RC-100-A04-51.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 피치: | 2.2 밀리미터 |
|---|---|---|---|
| 핀 번호: | 4개 핀 | 소재: | 황동, ndfeb, HTN, TPE |
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전류: | 3.0A | 전압: | 12V |
| 작동 온도 :: | -25C 내지 +80C | 콘택 저항: | 50mΩ 최대 (PIN) |

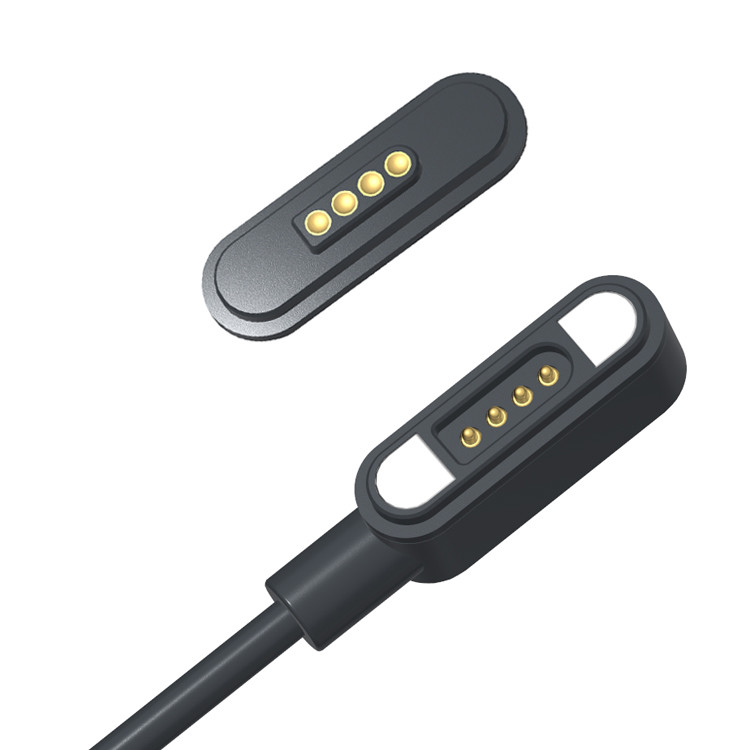

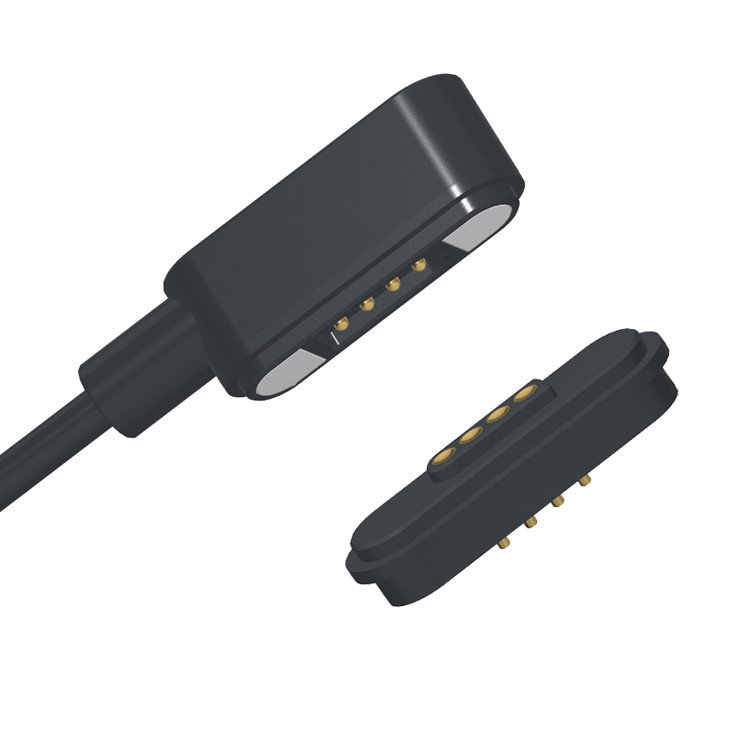

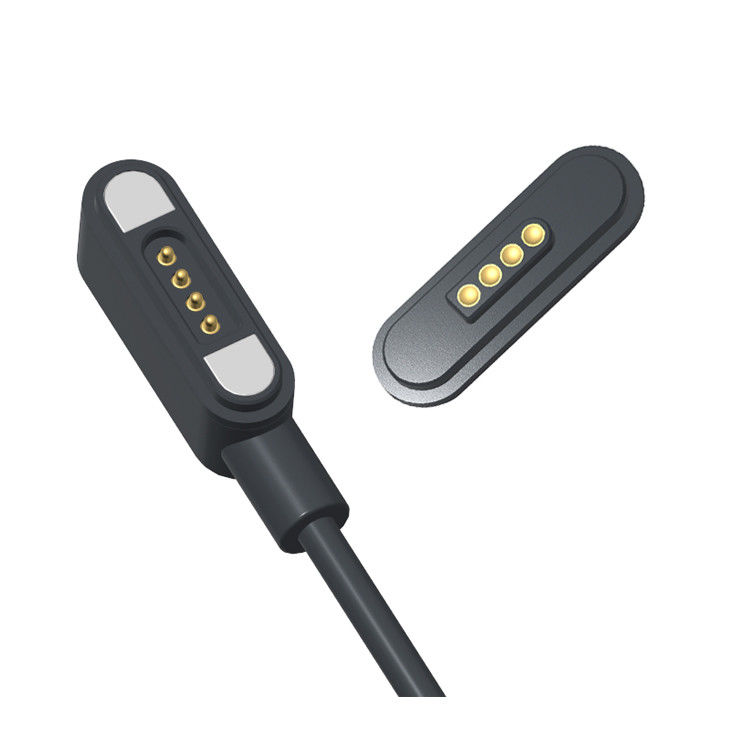

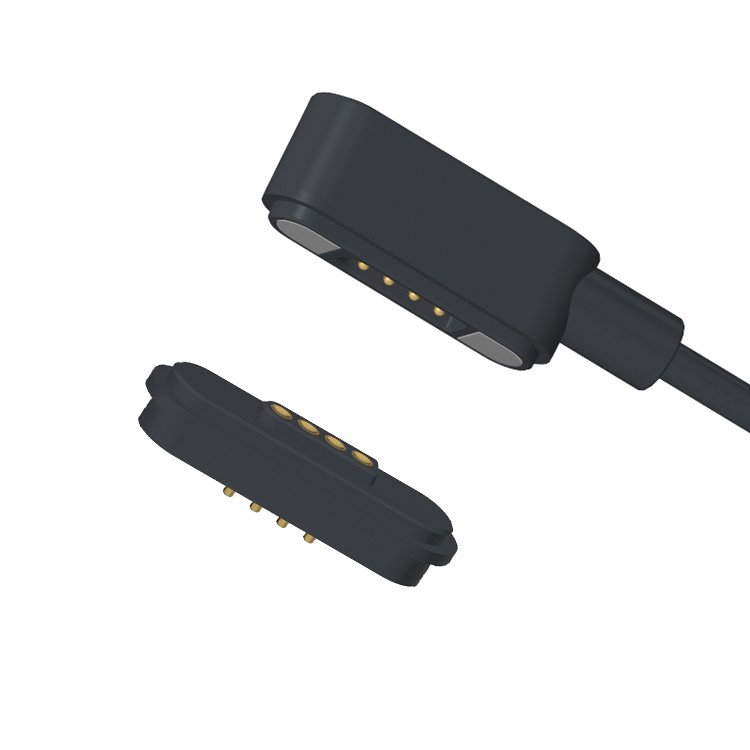

TPE 케이블이 있는 가정용 제품용 4핀 수컷 및 암컷 마그네틱 케이블 커넥터.
UPE – 전문 마그네틱 커넥터 및 케이블 제조업체 | 맞춤형 솔루션
UPE는 다양한 산업 분야에 혁신적이고 안정적이며 맞춤형 연결 솔루션을 제공하는 고성능 마그네틱 커넥터 및 마그네틱 케이블 커넥터를 설계 및 제조하는 신뢰할 수 있는 리더입니다.
포고 핀의 접촉 기계적 수명을 보장하기 위해 도면에 지정된 정의된 작동 스트로크를 초과하여 압축하지 마십시오. 과도한 압축은 내부 스프링을 손상시켜 성능 저하 또는 고장을 유발할 수 있습니다.
재료:
자석 플러그: 자석 수 플러그
내부 성형: PE 투명
오버 몰딩: TPE 블랙
와이어: OD3.5 4C 28AWG 2C 22AWG 블랙 TPE
케이블타이: 블랙 PVC 메탈 엘립틱 케이블 타이
USB 플러그: USB 수 플러그
하우징: 블랙 HTN UL94V-0
포고 핀: 황동 C6801 도금 Au 0.125um
암핀: 황동 C6801 도금 Au 0.125um
자석: N52 NdFeB 도금 Ni Cu Ni
HTN 하우징(UL94V-0): 고온 환경에 적합하며 가연성 안전 표준을 충족합니다.
황동 C6801 핀: 우수한 가공성 및 전도성; 금 도금은 내구성과 접촉 저항을 향상시킵니다.
Ni-Cu-Ni 도금된 N52 자석: 부식 방지 도금으로 높은 자력(N52는 가장 강력한 상업용 등급)을 제공합니다.
Mechanical:
접촉력: 1.0mm 작동 스트로크에서 80g±20g
전체 스트로크: 1.1mm
수컷 및 암컷 흡착 수명 테스트: 10,000사이클
전기적:
정격 전압: DC12V; 정격 전압: 3AMax.
스프링 핀의 접촉 저항: 50밀리옴 최대.
환경 성능:
작동 온도: -25℃ ~ +80℃
환경 테스트: 염수 분무 24시간
4핀 수컷 마그네틱 커넥터 및 암컷 마그네틱 커넥터 매개변수:
|
이름 |
마그네틱 커넥터 |
|
유형 |
수컷/암컷 |
|
핀 |
4핀 |
|
피치 |
2.2mm |
|
색상 |
검정색 |
|
포고 핀 |
황동 C6801 도금 Au 0.125um |
|
암핀 |
황동 C6801 도금 Au 0.125um |
|
하우징 |
블랙 HTN UL94V-0 |
| 자석 |
N52 NdFeB 도금 Ni Cu Ni |
|
스프링 힘 |
80g±20g, at 1.0mm 작동 스트로크. |
|
케이블 길이 |
1000M |
|
케이블 재질 |
TPE |
|
기계적 수명 |
10000 사이클 최소. |
|
전류 |
3.0AMax |
|
전압 |
DC12V |
|
접촉 저항 |
50mΩ 최대(PIN). |
|
작동 온도 |
25℃to +80℃ |
|
염수 분무 테스트 |
24H |
|
인증 |
ROHS 또는 REACH 규정 준수 제품 |
|
테스트 |
100% 개방 및 단락 테스트 |
4핀 수컷 마그네틱 케이블 커넥터 기술 도면
4핀 암컷 마그네틱 커넥터 기술 도면
4핀 마그네틱 케이블 커넥터 연결 모드
포장 보기:
마그네틱 커넥터의 장점:
1. 손쉬운 연결
✔ 자동 흡착 – 스마트하고 사용자 친화적인 디자인으로 자석 정렬을 통해 즉각적이고 안전한 연결이 가능합니다.
✔ 낙하 방지 – 장치를 안정적으로 유지하면서 충전 인터페이스에서 쉽게 분리되어 우발적인 낙하를 줄입니다.
2. 타의 추종을 불허하는 내구성
✔ 수명 연장 – 100,000~200,000 사이클로 평가되어 장기적인 신뢰성을 보장합니다.
✔ IPX8 방수 및 방진 – 가혹한 환경(30분 동안 1M까지 침수)을 위해 설계된 암단자.
3. 고성능 충전 및 데이터 전송
✔ 고속 충전(5A~10A) – 빠른 전력 공급을 위해 고전류 전송을 지원합니다.
✔ 고속 신호 전송 – 기존 USB 2.0/HDMI 1.3을 대체하여 안정적인 고주파 성능으로 비디오/오디오 신호 전송을 가능하게 합니다.
4. 맞춤형 및 안전한 디자인
✔ 미적 유연성 – 장치의 디자인 언어에 맞게 맞춤형 외관.
✔ 단락 방지 및 안전 – 오용 및 전기적 결함으로부터 보호하는 내장형 보호 기능.
마그네틱 커넥터 제품 적용:
1.웨어러블 기기, 지능형 위치 지정 장비, 어린이용 스마트 손목 밴드, 스마트 시계, 웨어러블 휴대폰, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블, 마그네틱 스트립 와이어 엔드 연결
2. 의료 장비, 무선 장비, 데이터 통신 장비, 통신 장비, 자동화 및 산업 장비, 시청각 장비
3. 항공, 우주 전자, 군사 통신
4. 자동차, 차량 내비게이션, 테스트 및 측정 장비
5. 소비자 가전(휴대폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자 제품 및 기타 여러 전자 분야)
UPE가 파트너가 되어야 하는 이유?
✔ 프리미엄 품질 – 안전한 연결을 위한 내구성이 뛰어나고 효율적인 마그네틱 커넥터.
✔ 맞춤형 솔루션 – 특정 응용 분야 요구 사항을 충족하도록 맞춤형 디자인.
✔ 혁신적인 기술 – 쉽고 안전하며 빠른 연결을 위한 고급 자기 결합.
✔ 광범위한 응용 분야 – 소비자 가전, 의료 기기, 산업 장비 등에 이상적입니다.
✔ 신뢰할 수 있는 성능 – 수명과 일관된 연결을 위해 설계되었습니다.
UPE로 마그네틱 케이블 커넥터 주문 방법
1. 요구 사항 제출
다음과 같은 세부 정보를 제공하십시오.
.커넥터 유형(전원, 데이터, 하이브리드, 방수 등)
.전압 및 전류 정격
.케이블 길이 및 사양
.자성 극성 및 정렬 기본 설정
.수량 및 리드 타임
특수 요구 사항(IP 등급, 차폐, 인증 등)
. 옵션 1: 웹사이트에서 RFQ(견적 요청) 양식을 작성합니다.
. 옵션 2: 사양을 직접 이메일로 보내주세요 sunion@upetech.net (또는 지정된 연락처).
2. 맞춤형 견적 받기
당사의 엔지니어링 팀이 귀하의 요구 사항을 검토합니다.
다음과 같은 경쟁력 있는 견적을 제공합니다. 가격/리드 타임/프로토타입 옵션(필요한 경우)
3. 주문 승인 및 확인
견적이 승인되면 설계 및 생산 일정을 최종 결정합니다.
새로운 디자인의 경우 테스트를 위해 3D 모델 또는 샘플을 제공할 수 있습니다.
4. 생산 및 품질 보증
UPE는 엄격한 품질 관리 검사를 통해 주문을 제조합니다.
요청 시 테스트 보고서 및 인증을 제공할 수 있습니다.
5. 빠른 배송 및 지원
주문은 선호하는 물류 방법(DHL, FedEx, 해상 운송 등)을 통해 배송됩니다.
당사 팀은 기술 지원 및 향후 주문에 대해 계속 지원합니다.
지불 조건:
50% 보증금(선불): 생산 비용(자재, 인건비)을 충당합니다.
50% 잔액(선적 전 지불): 양측의 품질 관리 및 약속을 보장합니다.
결제 방법:
T/T(은행 송금), PayPal, OCBC 은행
권장 사항:
샘플에는 PayPal을 사용하세요(더 안전함).
대량 주문에는 T/T를 사용하세요(수수료가 낮음).
샘플 리드 타임: 재고 샘플 2-3영업일/맞춤형 샘플 5-7영업일
생산 리드 타임:10-15영업일
제작:미국, 유럽, 아시아, 남아프리카
무역 용어: EXW
화물: 항공, 해상, 특급
서비스: 합리적인 가격의 고품질, OEM 서비스, 모든 특수 크기, 색상, 디자인 허용
