| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RC-1343-A01-11/ RC-1343-B01-42/ RM-1343-B01-21 |
| 문서: | RC-1343-A01-11.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 케이블 길이: | 60mm |
|---|---|---|---|
| 색상: | 블랙 | 기계적 생명: | 50000 사이클 분 |
| 콘택 저항: | 50mΩ 최대 (PIN) | 소재: | PVC, 황동, PE, TPC 암컷 플러그, HTN |
| 전단력: | 160g ± 20g | 일하는 Storke: | 1.2 밀리미터 |
| 전류: | 10.0A | 전압: | 5V |
| 온도 허용 오차: | 260C | 작동 온도 :: | -25℃ ~ +60℃ |

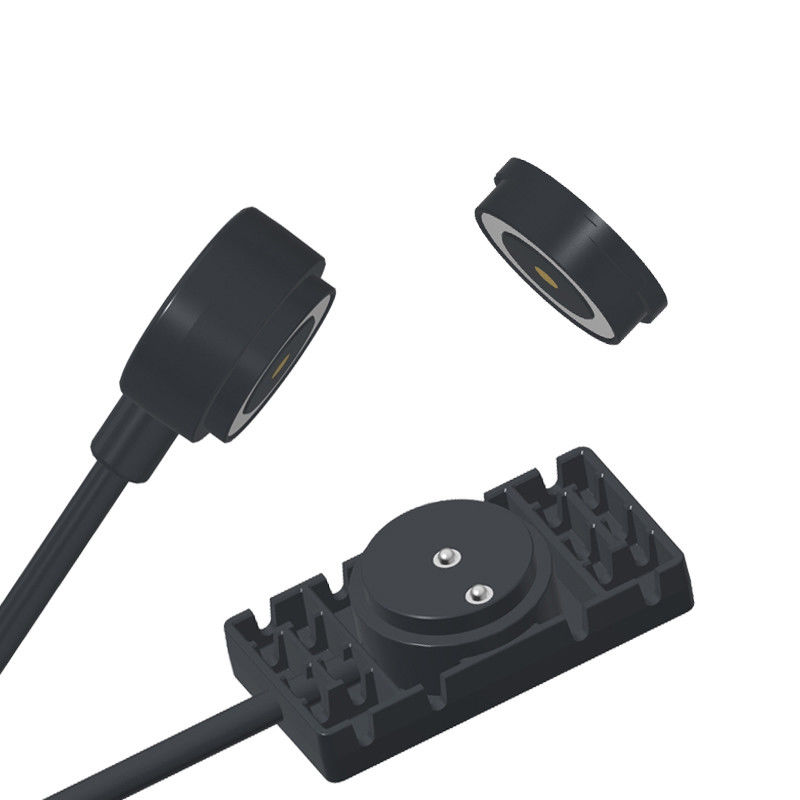

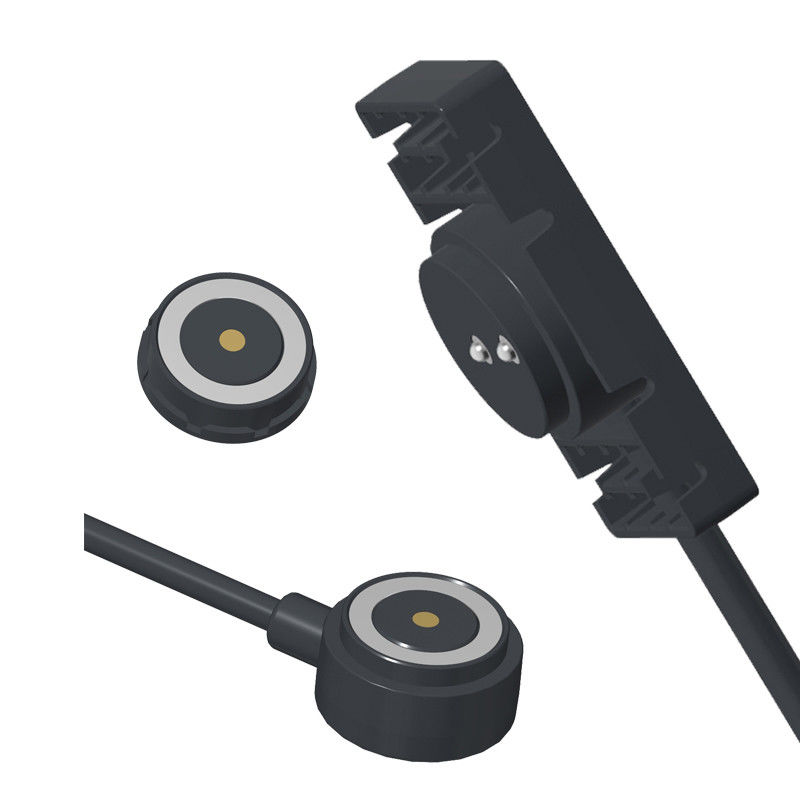

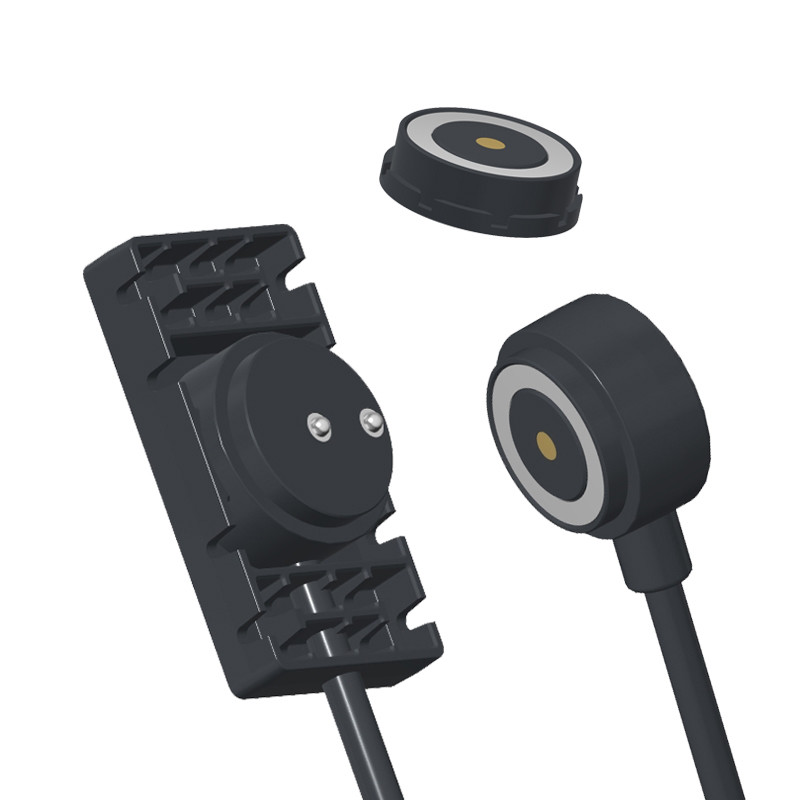

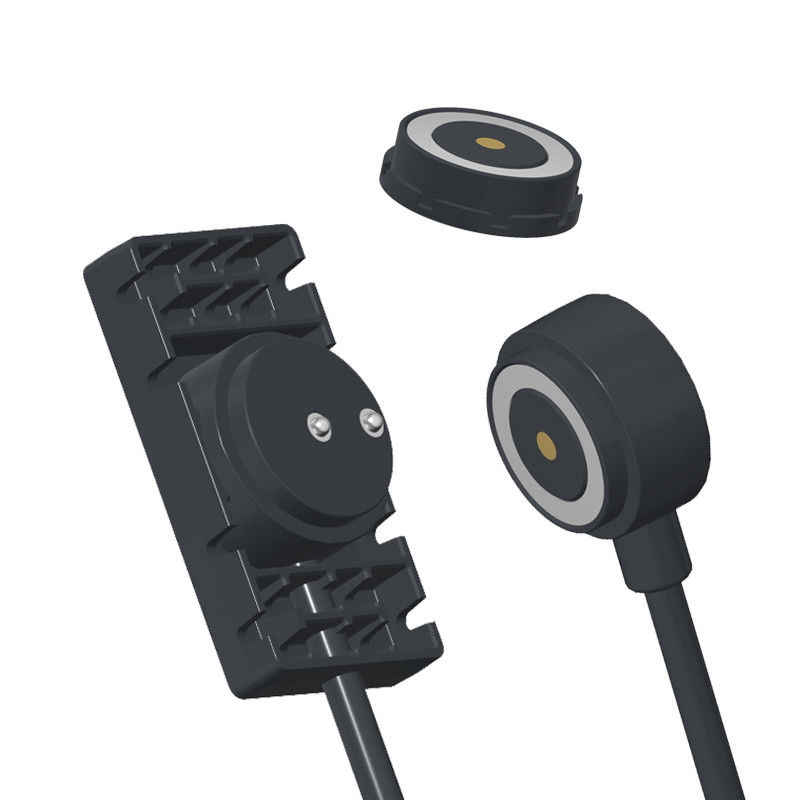

고전류 10A 남성 여성 자석 2P Pogo 충전 케이블 커넥터와 TPC 플러그.
자기 케이블 커넥터와 자기 커넥터 모든 재료는 RoHS & REACH 컴플라이언스를 준수합니다.
모든 자기 케이블 커넥터와 자기 커넥터는 100% 쇼트 & 오픈 서킷 테스트를 통과했습니다.
소재:
포고 핀: 구리 C6801 플래팅 Pt 0.25um
M에카니컬:
- 접촉 힘: 160g±20g 1.2mm 작업 스터크
-남성 및 여성 흡수 수명 테스트: 50,000 사이클
전기:
- 등급 전압: DC5V; 등급 전압: 10AMax.
-스프링 핀의 접촉 저항: 최대 50 밀리오hm.
환경성능:
작동 온도: -25°C ~ +60°C
-환경 테스트: 24시간 소금 스프레이
2핀 남성 자기 케이블 커넥터 및 자기 커넥터 파라미터:
|
이름 |
원형 자기 케이블 커넥터 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
케이블 |
PVC |
|
케이블 길이 |
60mm |
|
색상 |
검은색 |
|
포고 핀 |
구리 C6801플레이팅 Pt 0.25um |
|
여성 스핀 |
구리 C6801플레이팅 Pt 0.25um |
|
TPC플러그 |
TPC 여성 플러그 |
|
금속 껍질 |
금속 C3602 플래팅 니 |
| 자석 |
N52 NdFeB 접착 Ni Cu Ni |
|
스프링 힘 |
160g±20시, 1시2mm 작업하는 뚜라기. |
|
기계적 수명 |
501000 사이클 분.. |
|
전류 |
10.0Amax |
|
전압 |
DC 5V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +60°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 자기 케이블 연결 장치 기술 도면
DC 자기 케이블 커넥터 연결 노드
원형 자기 연결 장치 기술 도면
패키지 보기:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품 적용:
1.웨어러블 디바이스, 지능형 위치 설정 장비, 어린이용 스마트 팔찌, 스마트 시계, 웨어러블 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결
2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비
3항공, 항공, 전자, 군사 통신
4자동차, 자동차 내비게이션, 테스트 및 측정 장비
5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
왜 UPE가 당신의 파트너가 되어야 할까요?
1자기 연결 장치에 대한 전문 지식
●중심 연구개발: UPE는 자기 연결 장치에 대한 전문 경험을 가지고 있습니다.
● 사용자 정의: UPE는 자석 강도, 핀 플래팅 (금/니켈 ≤50mΩ 저항) 및 주택 재료 (검은 PBT/나일론) 를 귀하의 필요에 맞게 조정할 수 있습니다.
2높은 내구성 및 적합성
●1만 회 이상 보장: 그 연결 장치 들 은 기계적 수명 요구 를 충족 시키기 위해 엄격 한 시험 을 받아야 할 것 이다.
●인증: UL 또는 RoHS 표준을 준수합니다. 소비자/의료 시장에서 중요합니다.
3경쟁력 있는 제조업
●비용 효율적인 도구: UPE는 중소량 대량에 대한 경쟁력 있는 가격으로 낮은 MOQ (예를 들어, 1K ₹ 5K 단위) 를 제공할 수 있습니다.
● 품질 관리: 신뢰성 을 보장 하기 위해 접촉 저항, 당기력, 전류 부하 를 위해 내부 시험.
4빠른 프로토타입 제작 및 지원
●일간의 3D 샘플: 적합성/기능 검사를 위한 빠른 프로토타입 제작
● 엔지니어링 지원: 피노트 최적화, EMI 보호 또는 방수 (IP68) 에 대한 지원.
UPE로 자기 케이블 커넥터 주문을 하는 방법
1요구사항을 제출하세요
우리의 판매 팀과 연락:
이메일: [union@upetech.net]
전화: [+86 13434524996]
온라인 양식: [www.pogopinsconnector.com]
세부사항:
✔ 응용 분야 (예: 의료, 자동차, 소비자 전자 제품)
✔ 커넥터 종류 (예를 들어, 자기 포고 핀, 충전 케이블)
✔ 사양 (전압, 전류, 크기, 방수 등)
✔ 양 및 납품 시간
2맞춤형 솔루션 (필요한 경우)
우리의 엔지니어는 귀하의 요구를 검토하고 사용자 정의 디자인을 제안합니다 (필요한 경우).
우리는 3D 모델, 샘플 또는 기술 도면을 승인하기 위해 공유합니다.
지불 기간:
50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.
50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.
지불 방법:
T/T (은행 송금),PayPal,OCBC 은행
추천:
샘플은 페이팔을 사용하세요 (더 안전합니다.)
대용량 주문에 T/T를 사용하세요 (하수 수수료)
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
