| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RC-1222-A10-12 /RM-1222-B10-22 |
| 문서: | RC-1222-A10-12.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 소재: | PVC, 황동, NDFEB N52 |
|---|---|---|---|
| 전단력: | 40g ± 10g | 일하는 Storke: | 0.8 밀리미터 |
| 전류: | 1.5A | 전압: | 12V |
| 케이블 길이: | 1000mm | 색상: | 블랙 |
| 염수 분무 시험: | 24h | 기계적 생명: | 10000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 작동 온도: | -25°C ~ +80°C |

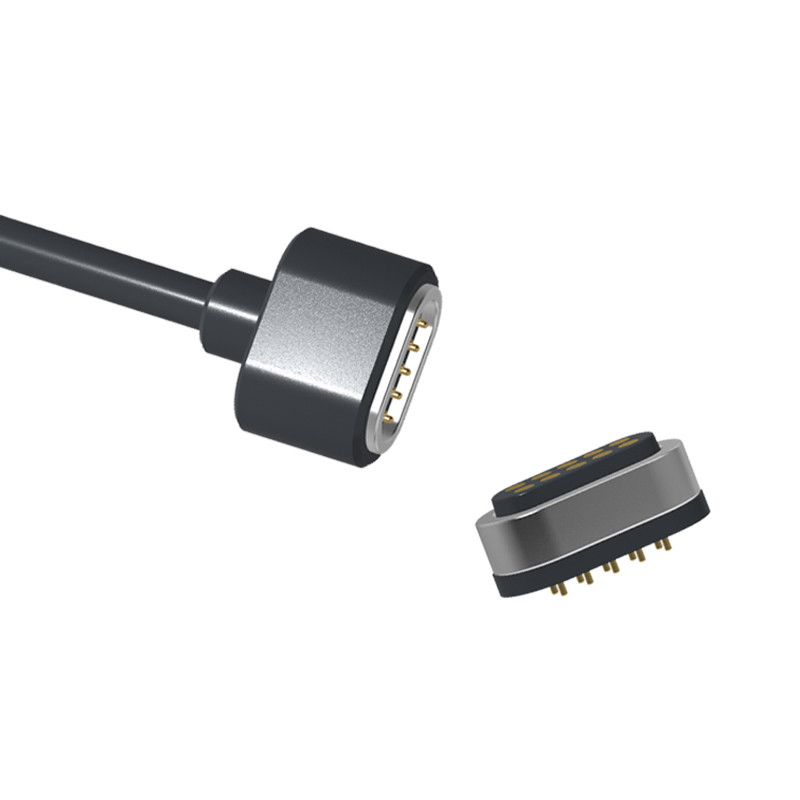

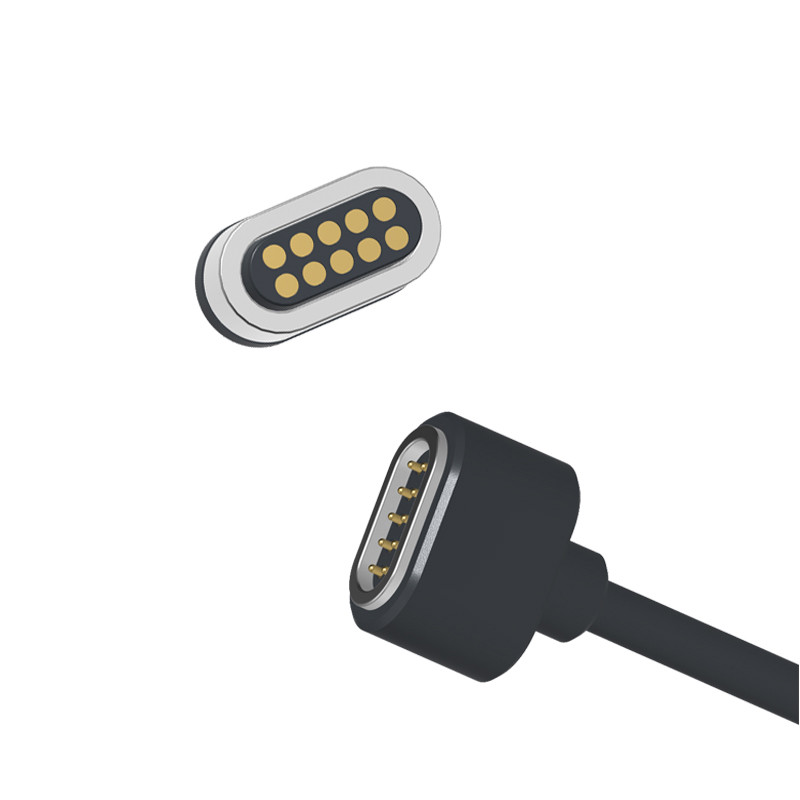

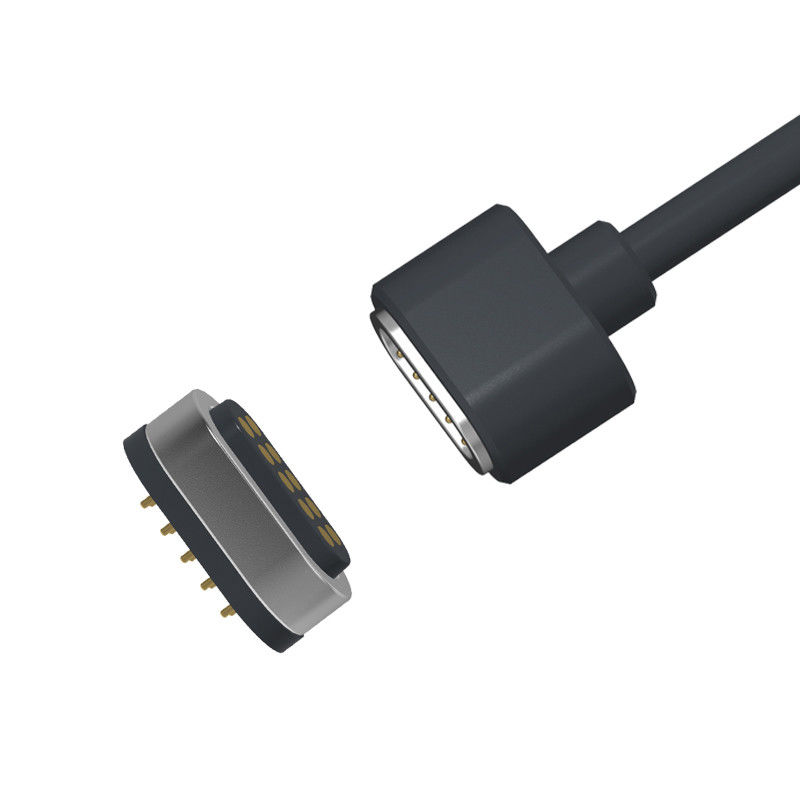

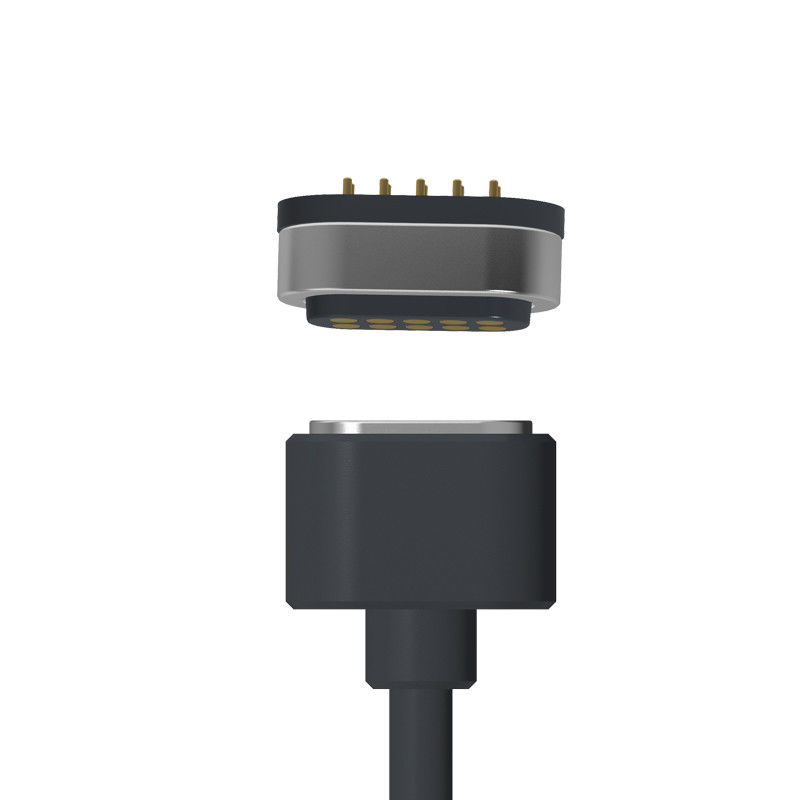

듀플 라인 10핀 포고 핀 마그네틱 케이블 USB 커넥터 1M PVC 케이블
소재와 코팅은 ROHS 및 REACH 표준에 적합합니다.
접촉 기계의 생명을 보장하기 위해 도면에서 정의된 작업 도중을 절대 압축하지 마십시오. 이는 내부 스프링을 손상시킬 수 있습니다.
소재:
M에카니컬:
- 접촉 힘: 40g ± 10g 0.8mm 작업 storke
- 생명 테스트:10,000주기
전기:
- 등급 전압: DC12V; 등급 전압:1.5A 맥스
- 접촉 저항: ≤ 50mΩ (milliohms) 각 핀 (최대)
환경성능:
작동 온도: -25°C ~ +60°C
- 환경 테스트: 24 시간 소금 스프레이,

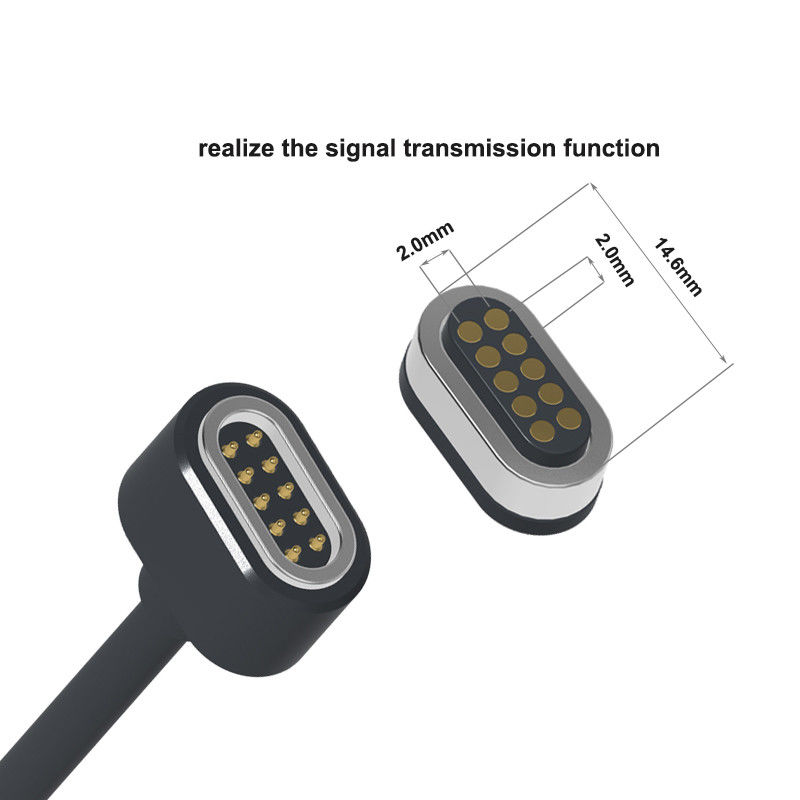

10pin 남성 여성 자석 연결 장치 매개 변수:
|
이름 |
자기 케이블 커넥터 |
|
종류 |
남성/여성 |
|
핀 |
10pin |
|
유선 |
PVC |
|
케이블 길이 |
1000±20mm |
|
색상 |
검은색 |
|
포고 핀/터닝 부품 |
구리 접착 Au 0.125um |
|
자석 |
N52 NdFeB 접착 Ni Cu Ni |
|
주택
|
검은색 HTN UL94V-0 |
|
스프링 힘 |
40g±10g, 0에서8mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
1.5Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +60°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
10pin 자기 케이블 연결 장치 기술 도면
10pin 여성 자기 연결 장치 기술 도면
Re추천 PCB 레이아웃
여성 자석 커넥터의 시야를 분해
10pin 자기 케이블 커넥터 연결 노드
패키지 보기:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
제품 사용:
FAQ
1왜 우릴 선택했지?
100%의 진심을 가지고, 우리 회사는 당신에게 최고의 서비스를 제공 할 것입니다 어떤 제품이나 판매 후.우리는 가장 합리적인 인용을 제공 하 고 디자인 고품질 샘플 당신의 그림 또는 요구 사항에 따라우리는 매매 후 모든 고객에 대한 보증을 제공합니다.
2- 상품을 맞춤화해 줄 수 있나요?
우리는 당신을 위해 사용자 정의하거나 당신을 위해 디자인을 매우 기쁘게 생각합니다. 우리에게 당신의 그림이나 샘플을 제공 하 고 제품에 대한 당신의 특별한 요구 사항을 알려주세요.우리는 당신의 요구 사항에 따라 가능한 한 빨리 사용자 정의 할 수 있습니다.
3샘플은 얼마인가요?
만약 재고 품목, 우리는 무료로 고객에게 샘플을 제공하지만 당신은 화물을 부담해야합니다.
만약 사용자 정의 iterms, 우리는 적절하게 비용을 청구하고 환불 할 수 있습니다 샘플 수수료의 합리적인 비율 당신이 우리에게 주문 할 때!
4- 배달시간은?
배달 시간은 고객의 주문의 양과 난이도에 따라 다릅니다. 일반적으로 3 일 이내에 주류 물품 배달, 2 주 이내에 맞춤형 제품이 배달됩니다.
5- 회사 품질 통제는 어때요?
우리는 제품을 테스트하고 검사하여 제품의 품질을 보장하여 귀하의 만족을 얻을 것입니다. 품질은 재료에서 배달에 이르기까지 우리 회사에서 가장 중요합니다.모든 것이 두 번 확인되고 회사가 IS09001을 얻을 수 있습니다..
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
