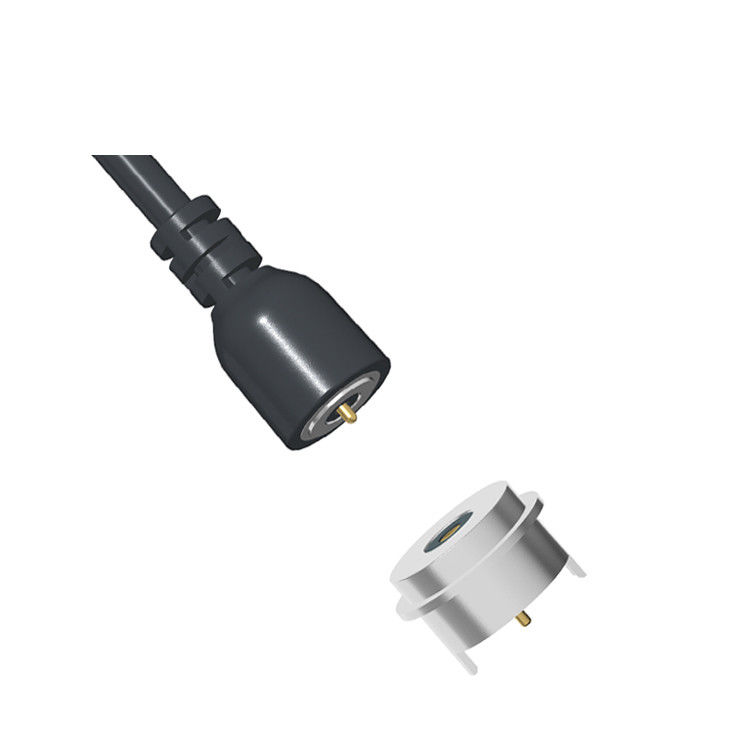

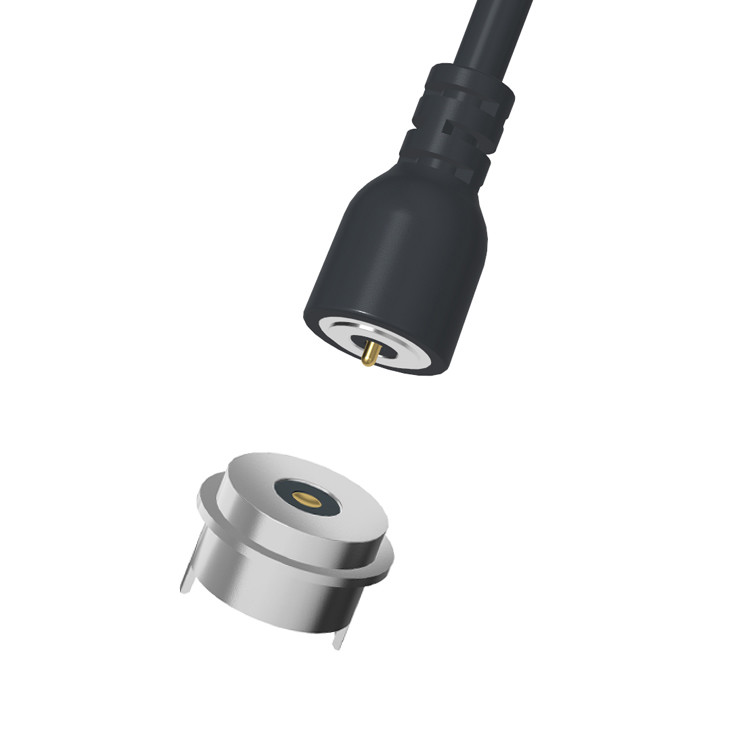

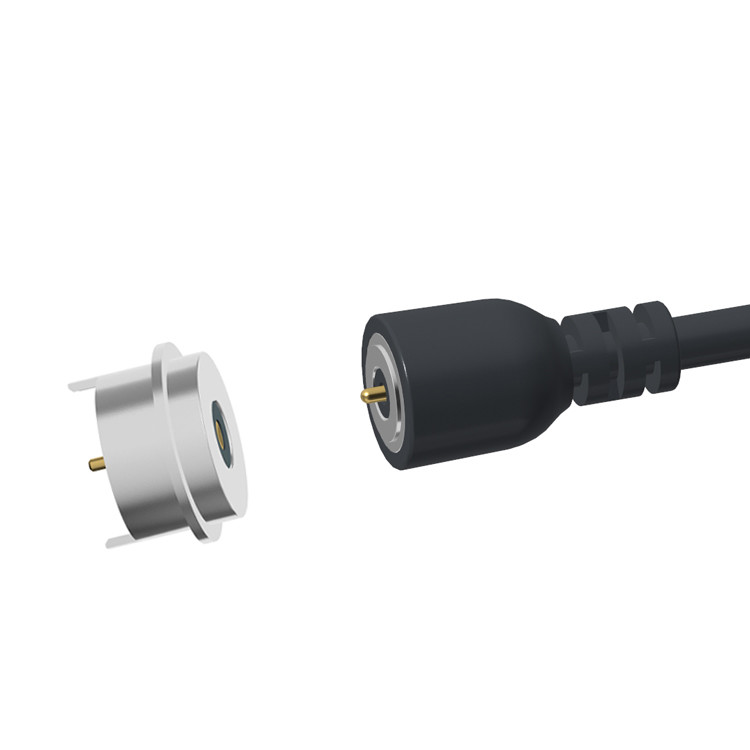

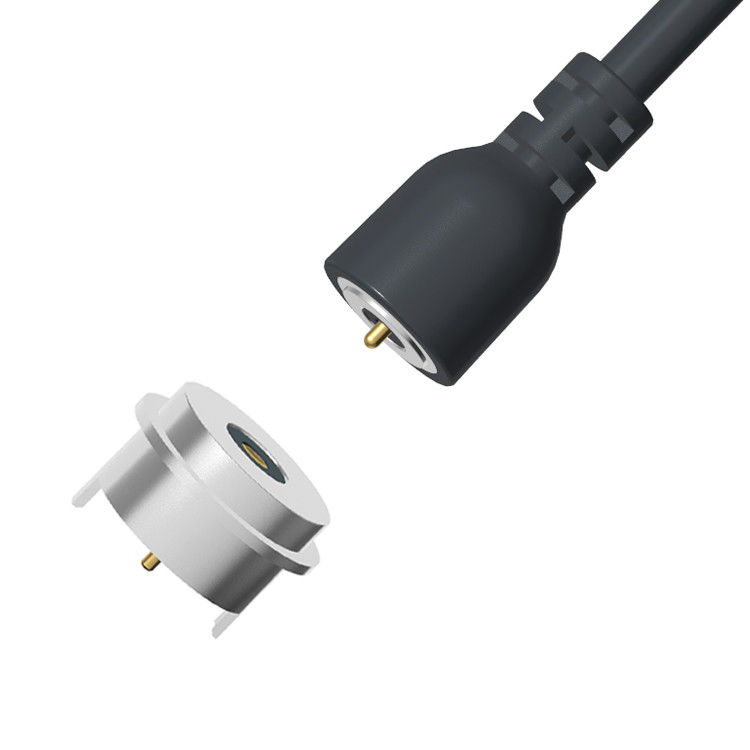

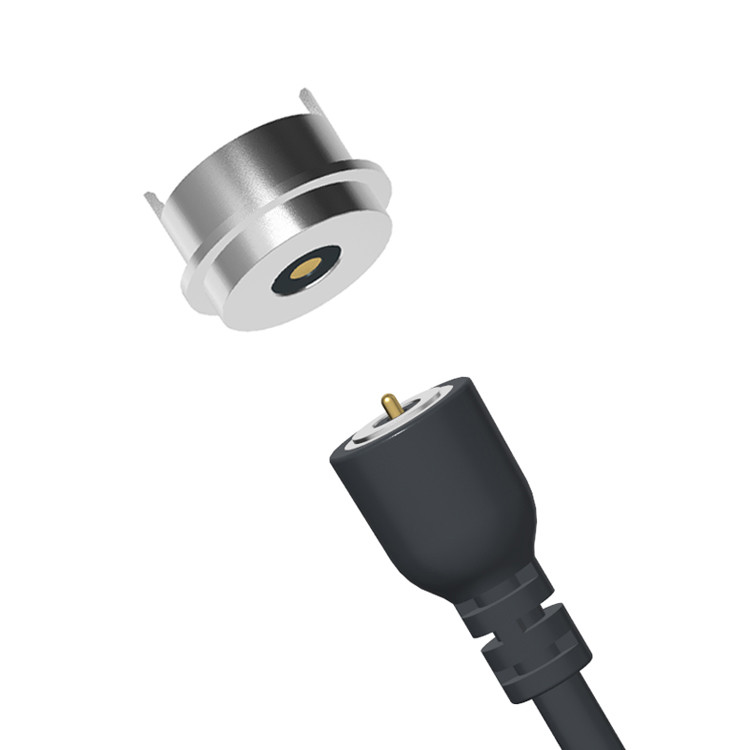

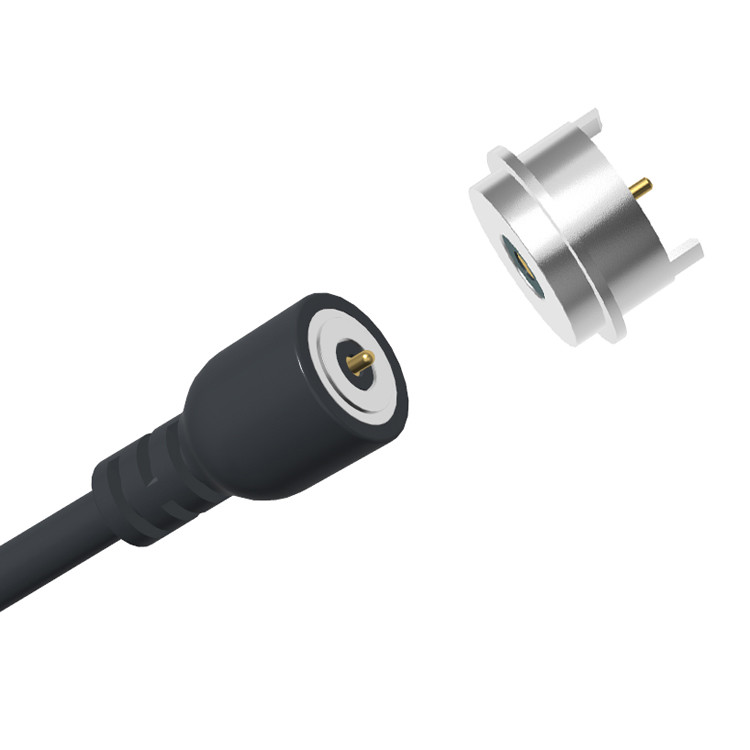

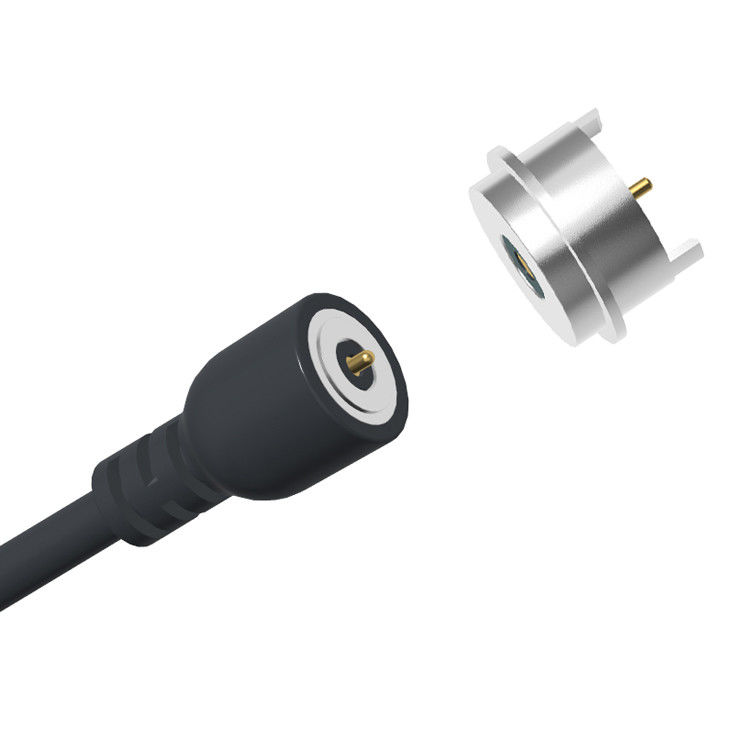

원형 자기선 연결 3A 12V 자기 데이터 연결

φ8.0mm 원형 포고 핀 전력 전선 연결 장치 자기 케이블 USB 연결 장치

M소재:

포고 핀: 구리, 플랑저 및 배럴 플래팅 5U "분 Au 이상 60 ~ 100U"Ni 분

회전 부품:SUS316F 플래팅 Au0.125um

스프링:SUS 304Au

하우징: 검은색 HTN+30%UL94 V-0 검은색, 높은 온도에 견딜 수 있습니다.

금속 껍질: SUS303 Ni 접착
마그네트: N52 NdFeB 접착 Ni Cu Ni

자석 플러그: 자석 남성 플러그

내부형:PE 투명

과형:PVC 블랙

와이어:OD3.5 2C 22AWG 블랙 PVC

케이블 넥타이:검은 PVC 금속 타원 케이블 넥타이

USB 플러그: USB 남성 플러그

기계:

- 접촉 힘: 80g±20g 1.1mm 작업 스터크

- 생명 테스트:10,000주기

- 흡수 힘 시험:여성 닷킹 흡수 400g ± 20%

전기:

- 등급 전압: DC12V; 등급 전압: 3AMax.

- 스프링 핀의 접촉 저항: 50milliohm 맥스.

환경성능:

-운동 온도:-25°C ~ +80°C

- 소금 스프레이 24H

원형 2PIN 남성 여성 자기 연결 장치 매개 변수:

원형 2Pin 케이블 커넥터 기술 도면

원형 2Pin 여성 자기 연결 장치 기술 도면

Re추천 PCB 레이아웃

레이아웃 허용:±0.05mm

여성 자석 커넥터의 시야를 분해

원형 2Pin 자기 케이블 커넥터 연결 노드

패키지 보기:

자기 연결 장치의 장점:

●자동 흡수 연결 경험의 인간화 설계

●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.

●생명기간: 최대 10만~200만회

●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.

●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.

●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.

●제품 단회로 방지 구조 설계 및 오류 방지

●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.

제품 사용:

1소비자 전자제품

무선 충전 패드 (Qi 호환, MagSafe 같은 커넥터)

.TWS 귀기 & 스마트 워치 (물질 방지 자석 포트를 갖춘 충전 케이스)

모듈 기기 (전화, 카메라용 스냅-온 주변 장치)

장점:
✔ 방수 (IP68) 땀/비에 노출된 웨어러블 기기에 안전합니다.
✔ 편리함 한 손 으로 연결 하는 것; 케이블 을 꼼꼼 히 밟지 않는 것.
✔ 반 얀크 ∙ 넘어지면 안전 하게 분리 됩니다.

2의료 및 건강 관리 장치

휴대용 의료 장비 (ECG 모니터, 휴대용 스캐너)

임플란트 가능한 장치 충전 (청력기, 신경 자극기)

살균 가능한 도구 (IP68 등급의 수술용 커넥터)

장점:
✔ 위생적 인 것 ✅ 피인 에 핑크 가 노출 되지 않는다. 깨끗 해지기 쉽다.
✔ 실패 안전 ∙ 절차 도중 우연한 단절 을 방지 합니다.
✔ 밀폐 된 디자인 ️ 살균제/액류 에 저항 합니다.

3산업 및 로봇

AGV (자율주행 차량) 배터리 충전 도크

- 모듈 로봇 快速-swap tool heads/power connections. - 모듈 로봇 기술: 도구 머리와 전력 연결을 빠르게 교환할 수 있다.

혹독한 환경 광업, 석유/가스 장비

장점:
✔ 높은 전류 (10A + 핀당)
✔ 진동 저항성
✔ 먼지 / 방수 (IP67/IP69K)

4자동차 및 EV

.EV 충전 ∙ 자석 충전 입구 (SAE J1772을 준수)

.차용 액세서리 대시캠/센서 전원 연결

.자율주행차 LIDAR/GPU 모듈 연결

장점:
✔ 스파크 없는 것 ∙ 고전압 케이블 을 연결 하고 분리 하는 것 보다 안전 합니다.
✔ 자기 정렬 ∙ 좁은 공간 에서 운전자 들 이 쉽게 연결 할 수 있다.
✔ 부식 저항성 은 외관 에서 사용 할 수 있는 금 으로 덮인 핀 입니다.

5드론 및 항공우주

드론 배터리 교환

항공기 테스트 모듈형 데이터/전력 인터페이스

장점:
✔ 가볍다 류미늄 가구 가 무게 를 줄인다.
✔ 높은 주기 수명 50K + 자주 교환을위한 짝짓기.

6군사 및 국방

현장 장비 튼튼한 통신 / 전력 연결 장치.

잠수기 기기 잠수기 드론 충전

장점:
✔ EMI 보호 ∙ 금속 가구 는 간섭 을 차단 합니다.
✔ 소금 물 에 내성 ∙ 티타늄/316L 스테인리스 옵션

FAQ

1왜 우릴 선택했지?
100%의 진심을 가지고, 우리 회사는 당신에게 최고의 서비스를 제공 할 것입니다 어떤 제품이나 판매 후.우리는 가장 합리적인 인용을 제공 하 고 디자인 고품질 샘플 당신의 그림 또는 요구 사항에 따라우리는 매매 후 모든 고객에 대한 보증을 제공합니다.

2- 상품을 맞춤화해 줄 수 있나요?
우리는 당신을 위해 사용자 정의하거나 당신을 위해 디자인을 매우 기쁘게 생각합니다. 우리에게 당신의 그림이나 샘플을 제공 하 고 제품에 대한 당신의 특별한 요구 사항을 알려주세요.우리는 당신의 요구 사항에 따라 가능한 한 빨리 사용자 정의 할 수 있습니다.

3샘플은 얼마인가요?
만약 재고 품목, 우리는 무료로 고객에게 샘플을 제공하지만 당신은 화물을 부담해야합니다.
만약 사용자 정의 iterms, 우리는 적절하게 비용을 청구하고 환불 할 수 있습니다 샘플 수수료의 합리적인 비율 당신이 우리에게 주문 할 때!

4- 배달시간은?
배달 시간은 고객의 주문의 양과 난이도에 따라 다릅니다. 일반적으로 3 일 이내에 주류 물품 배달, 2 주 이내에 맞춤형 제품이 배달됩니다.

5- 회사 품질 통제는 어때요?
우리는 제품을 테스트하고 검사하여 제품의 품질을 보장하여 귀하의 만족을 얻을 것입니다. 품질은 재료에서 배달에 이르기까지 우리 회사에서 가장 중요합니다.모든 것이 두 번 확인되고 회사가 IS09001을 얻을 수 있습니다..

어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)

* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).

* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).

* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해

* 배송 및 품질 검사
*배송을 추적해

*품질 확인을 위해 도착시 제품을 점검합니다.

지불 기간:T/T,50% 보증금,50% 잔액

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
