| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RC-1082-A01-13 /RM-1082-B01-21 |
| 문서: | RC-1082-A01-13.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 소재: | TPE, 황동, NDFEB N52 |
|---|---|---|---|
| 전단력: | 40g ± 10g | 일하는 Storke: | 0.6 밀리미터 |
| 전류: | 1A | 전압: | 12V |
| 케이블 길이: | 500 밀리미터 | 색상: | 블랙 |
| 염수 분무 시험: | 48h | 기계적 생명: | 10000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 작동 온도: | -25°C ~ +80°C |
| 강조하다: | 1A 자기 케이블 커넥터,USB 충전 원형 자기 충전 케이블,원형 자기 충전 케이블 1A |
||

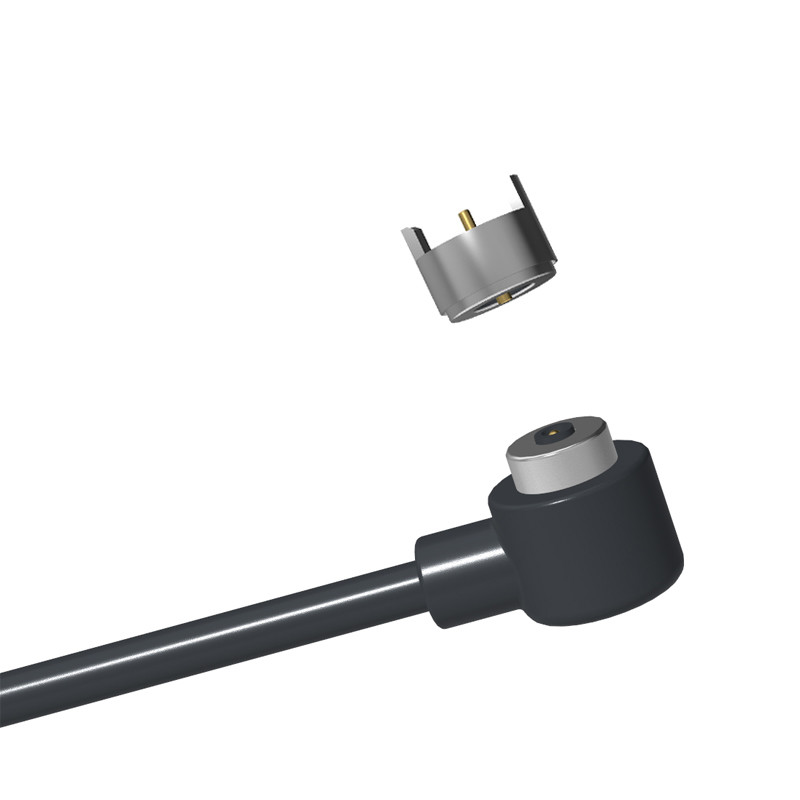

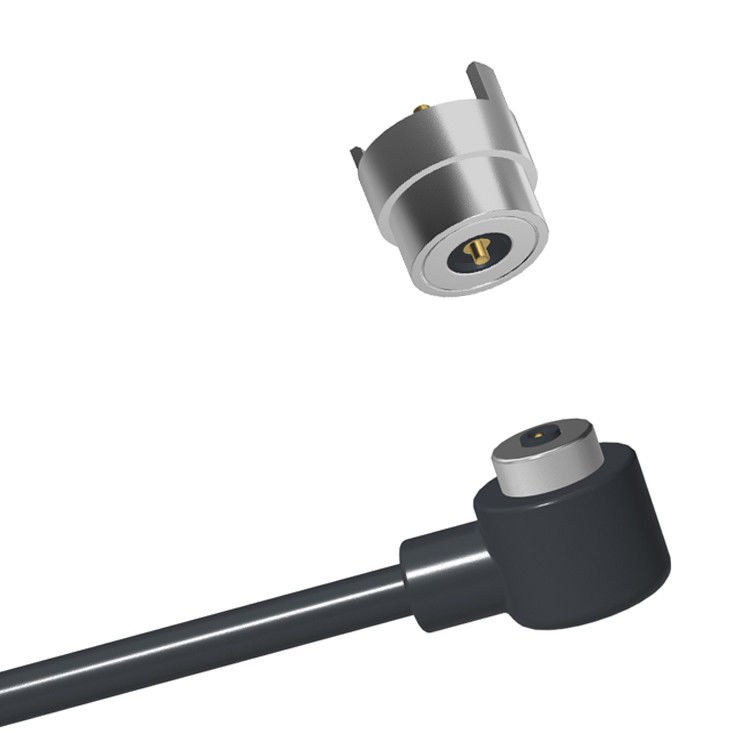

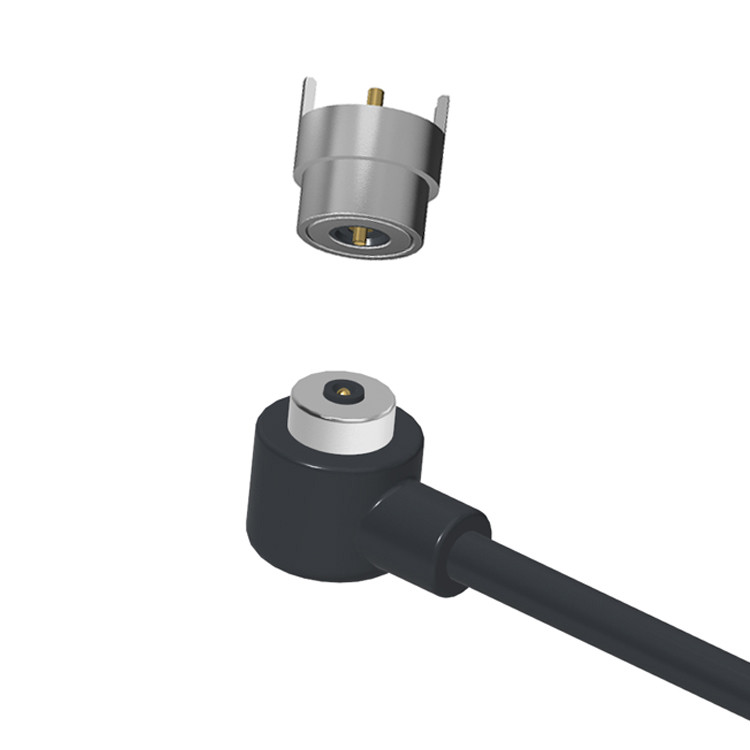

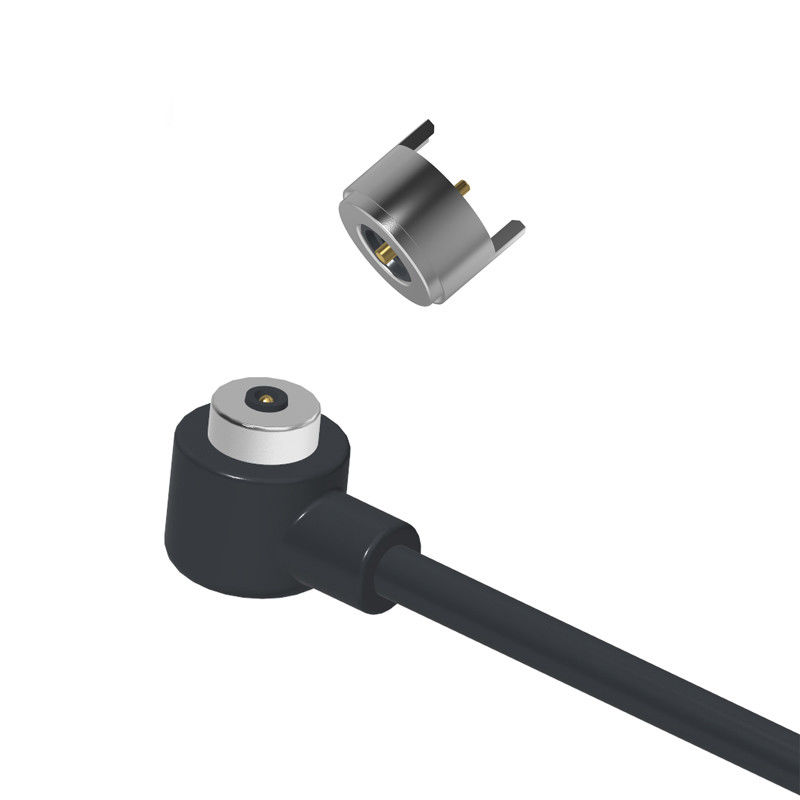

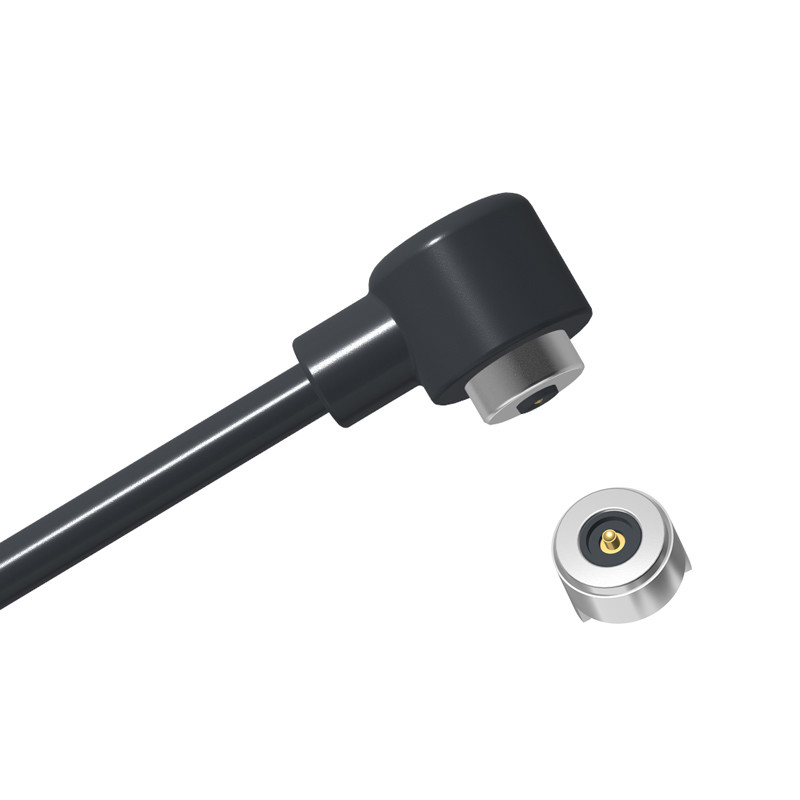

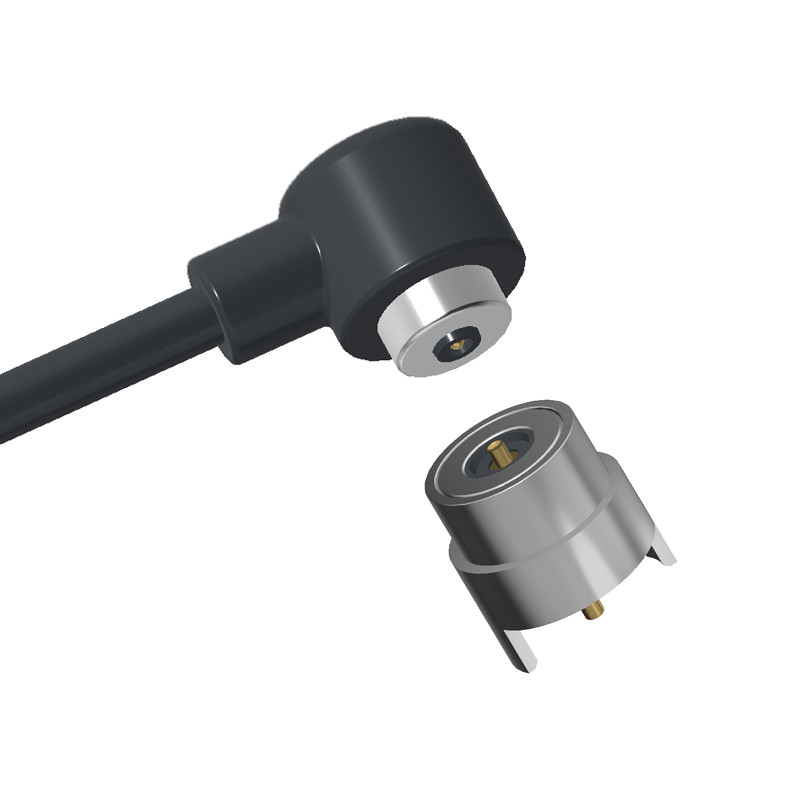

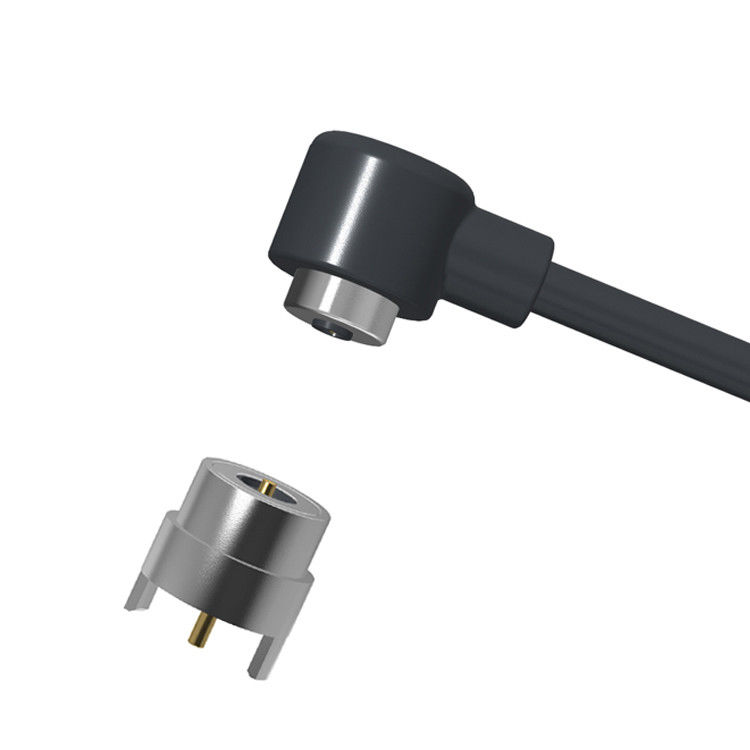

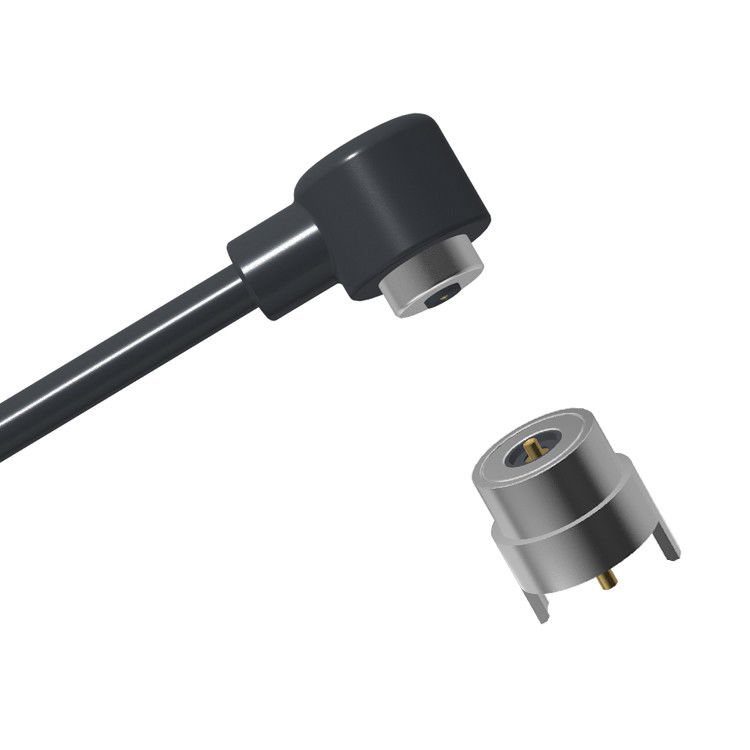

1A 전자 잠금용 2핀 자기 USB 충전 케이블 커넥터
핵심적 인 업적원자:
자기 연결 장치포트 근처에 가져오면 자동으로 켜져 장치 소켓의 마모를 줄입니다.
되돌릴 수 있는 설계종종 어떤 방향에서든 작동합니다.
빠르게 끊기당겨지면 안전하게 분리되어 케이블이나 장치의 손상을 방지합니다.
사용 가능한 변수:
충전 전용(전력 전달용)
일반적인 용도:
스마트폰, 태블릿, 웨어러블
LED 조명, 드론, 그리고 다른 전자제품.
안전한 연결이 필수적인 의료기기나 산업기기
소재와 코팅은 ROHS 및 REACH 표준에 적합합니다.
접촉 기계의 생명을 보장하기 위해 도면에서 정의된 작업 도중을 절대 압축하지 마십시오. 이는 내부 스프링을 손상시킬 수 있습니다.
M소재:
포고 핀/여성 핀:청동 C3604, 플랑저&배럴5U"로 접힌분 Au 60~100U'Ni'min 이상
구리:Brass C36043U"
스프링:SUS 304Au
하우징: 검은색 HTN+30%UL94 V-0 검은색, 높은 온도에 견딜 수 있습니다.
껍질: 구리 접착 Ni&SUS304;
자석: NdFeB N52 Ni 접착;
USB20: USB/AM 통합형 (12V 1A의 과부하 및 단전 보호)
내부 곰팡이 재료: PE
케이블 타이:백색 PVC 금속 타이 타이 흰색
와이어: 26AWG 블랙 TPE
자석 플러그: 자석 남성 플러그
기계:
- 접촉 힘: 40g ± 10g 0.6mm 작업 storke
- 생명 테스트:10,000주기
- 흡수 힘 시험:여성 도킹 흡수 300g ± 20%
전기:
- 등급 전압: DC12V; 등급 전압: 1AMax.
- 스프링 핀의 접촉 저항: 50milliohm 맥스.
환경성능:
-운동 온도:-25°C ~ +80°C
- 소금 스프레이 48H
원형 2PIN 남성 여성 자기 연결 장치 매개 변수:
|
이름 |
자기 케이블 커넥터 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
유선 |
TPE |
|
케이블 길이 |
500±20mm |
|
색상 |
검은색 |
|
포고 핀/터닝 부품 |
구리 접착 Au 0.125um |
|
자석 |
N52 NdFeB 접착 Ni 15-20um |
|
주택
|
검은색 HTN UL94V-0 |
|
스프링 힘 |
40g±10g, 0에서6mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
1Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 2Pin 케이블 커넥터 기술 도면
원형 2Pin 여성 자기 연결 장치 기술 도면
Re추천 PCB 레이아웃
여성 자석 커넥터의 시야를 분해
원형 2Pin 자기 케이블 커넥터 연결 노드
패키지 보기:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
