| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RC-1071-A01-12 / RM-1071-B01-21 |
| 문서: | RC-1071-A01-12.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 소재: | PVC, 황동, NDFEB N52 |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.1 밀리미터 |
| 전류: | 3A | 전압: | 12V |
| 케이블 길이: | 1500 밀리미터 | 색상: | 블랙 |
| 염수 분무 시험: | 24h | 기계적 생명: | 10000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 작동 온도: | -25°C ~ +80°C |
| 강조하다: | 사용자 정의 자기 케이블 커넥터,자기 케이블 연결 고리,자기 전기 연결기 2 핀 |
||

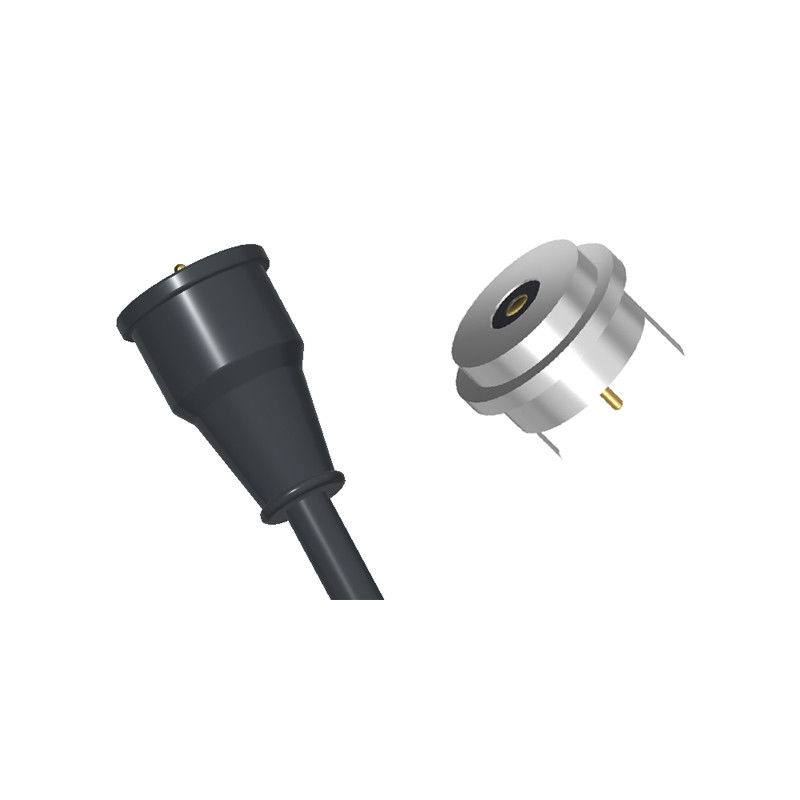

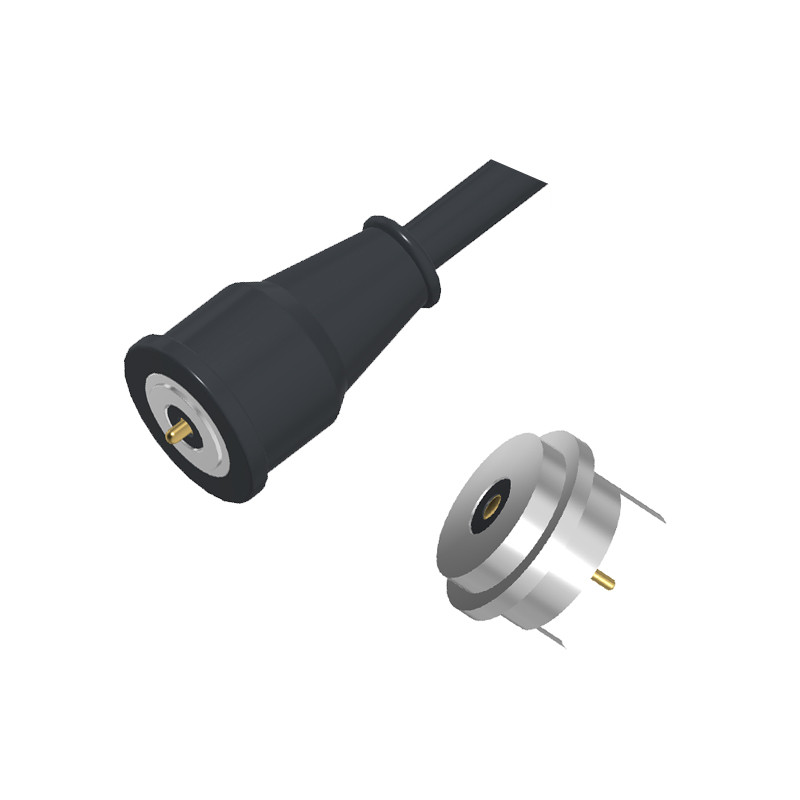

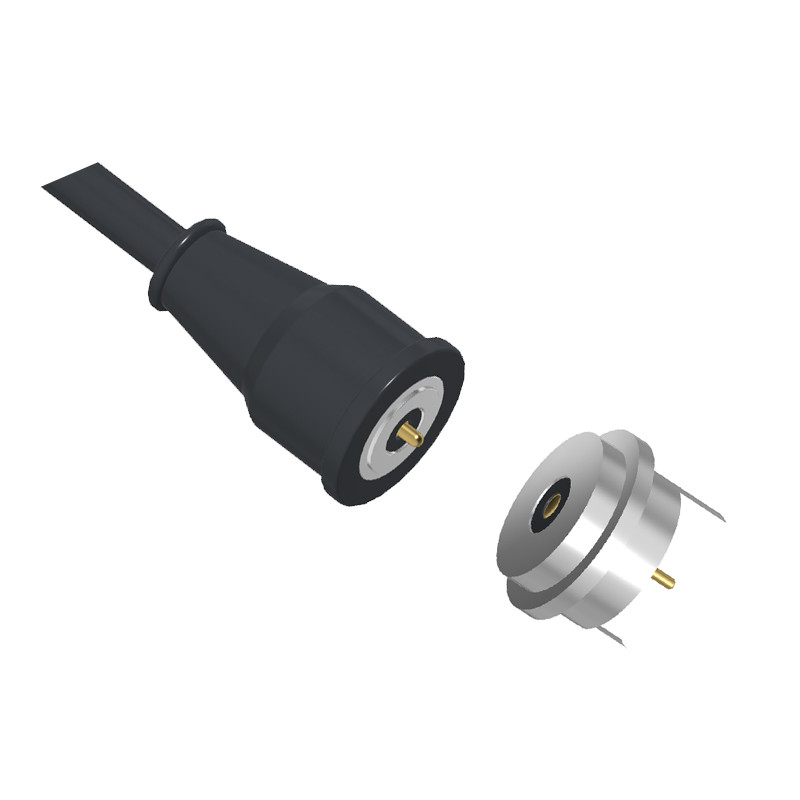

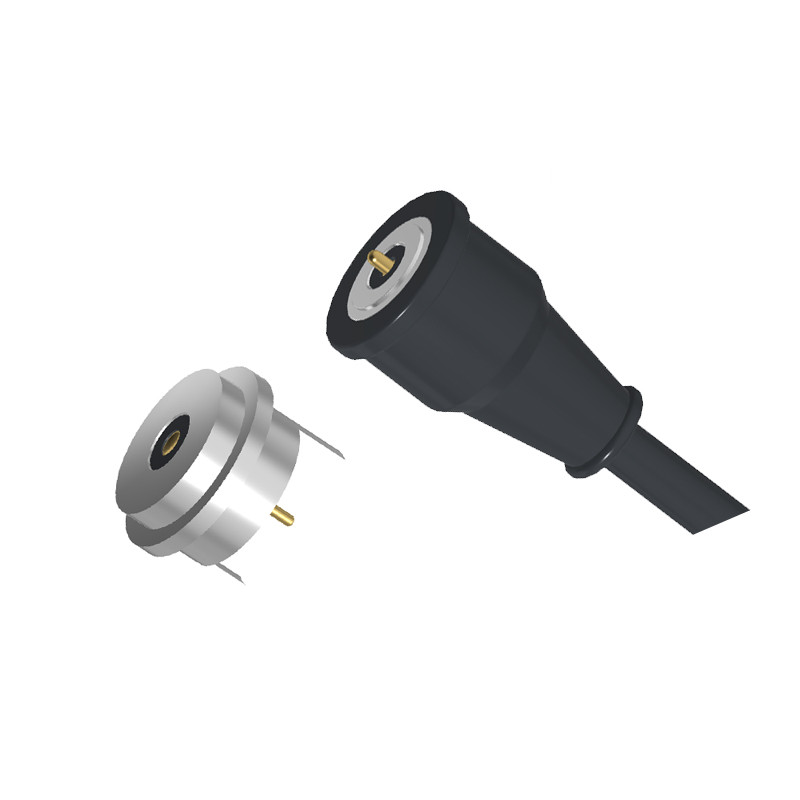

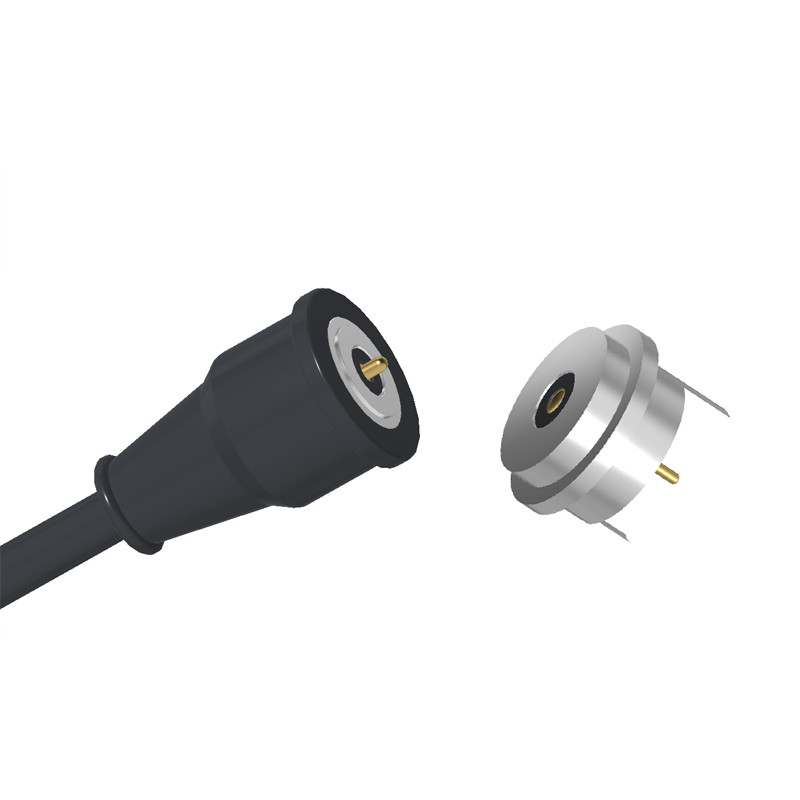

회로 2pin 남성과 여성 자기 충전 케이블 연결 장치
둥근 자기 케이블 커넥터 (round magnetic cable connector) 는 장치에 안전하게 연결하기 위해 자기 메커니즘을 사용하는 충전 또는 데이터 전송 커넥터의 일종이다.
소재와 코팅은 ROHS 및 REACH 표준에 적합합니다.
접촉 기계의 생명을 보장하기 위해 도면에서 정의된 작업 도중을 절대 압축하지 마십시오. 이는 내부 스프링을 손상시킬 수 있습니다.
기계:
- 접촉 힘: 80g±20g 1.1mm 작업 스터크
- 생명 테스트:10,000주기
- 흡수 힘 시험:여성 닷킹 흡수 400g ± 20%
전기:
- 등급 전압: DC12V; 등급 전압: 3AMax.
- 스프링 핀의 접촉 저항: 50milliohm 최대.
환경성능:
-운동 온도:-25°C ~ +80°C
소금 스프레이 24시간
USB20: USB/AM 통합형 (12V 3A 과부하 및 단전 보호)
내부 곰팡이 재료: PE
오버 폼:PVC 블랙
케이블 타이:백색 PVC 금속 타이 타이 흰색
와이어: OD3.5 2C 22AWG 흰색 PVC
자석 플러그: 자석 남성 플러그
원형 2PIN 남성 여성 자기 연결 장치 매개 변수:
|
이름 |
자기 케이블 커넥터 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
유선 |
PVC |
|
케이블 길이 |
1500mm |
|
색상 |
검은색 |
|
포고 핀/터닝 부품 |
구리 접착 Au 0.125um |
|
자석 |
N52 NdFeB 접착 Ni 15-20um |
|
메탈릭 셸 |
금속 C3602 플래팅 니 |
|
주택
|
검은색 HTN UL94V-0 |
|
스프링 힘 |
80g±20g, 1에1mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
3Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 2Pin 케이블 커넥터 기술 도면
원형 2Pin 여성 자기 연결 장치 기술 도면
여성 자석 커넥터의 시야를 분해
원형 2Pin 자기 케이블 커넥터 연결 노드
패키지 보기:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품 적용:
1착용 가능한 장치, 지능형 위치 설정 장비, 어린이용 스마트 손목밴드, 스마트 시계, 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결
2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비
3항공, 항공, 전자, 군사 통신
4자동차, 자동차 내비게이션, 테스트 및 측정 장비
5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
왜 UPE가 당신의 파트너가 되어야 할까요?
●전문적 맞춤화 서비스
●빠른 샘플 생산 능력
● 엄격 한 품질 관리 시스템
● 수입 부품으로 가공
●고정도 검사 장비
●합리적 인 비용 통제 절차
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
