| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RC-1210-A02-11 |
| 문서: | RC-1210-A02-11.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 소재: | PVC, 황동, PE |
|---|---|---|---|
| 전단력: | 160g ± 20g | 일하는 Storke: | 0.7 밀리미터 |
| 전류: | 5.0A | 전압: | 12V |
| 케이블 길이: | 60mm | 색상: | 블랙 |
| 염수 분무 시험: | 24h | 기계적 생명: | 50000 사이클 분 |
| 콘택 저항: | 50mΩ 최대 (PIN) | ||
| 강조하다: | 20mm 자기 케이블 커넥터,자기 케이블 커넥터 5A,자기 DC 커넥터 원형 |
||

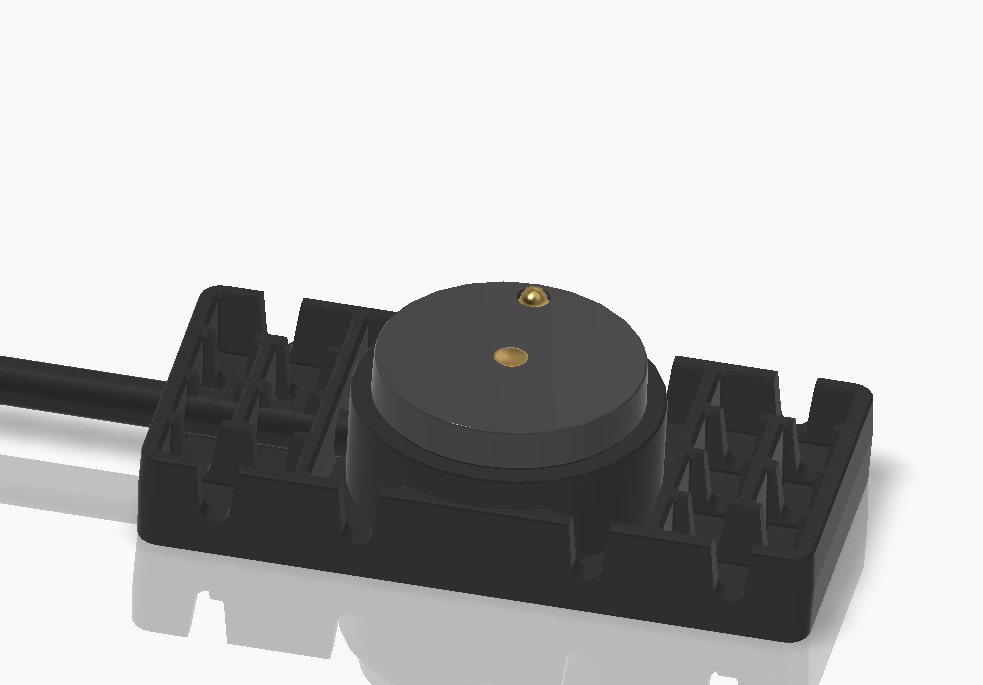

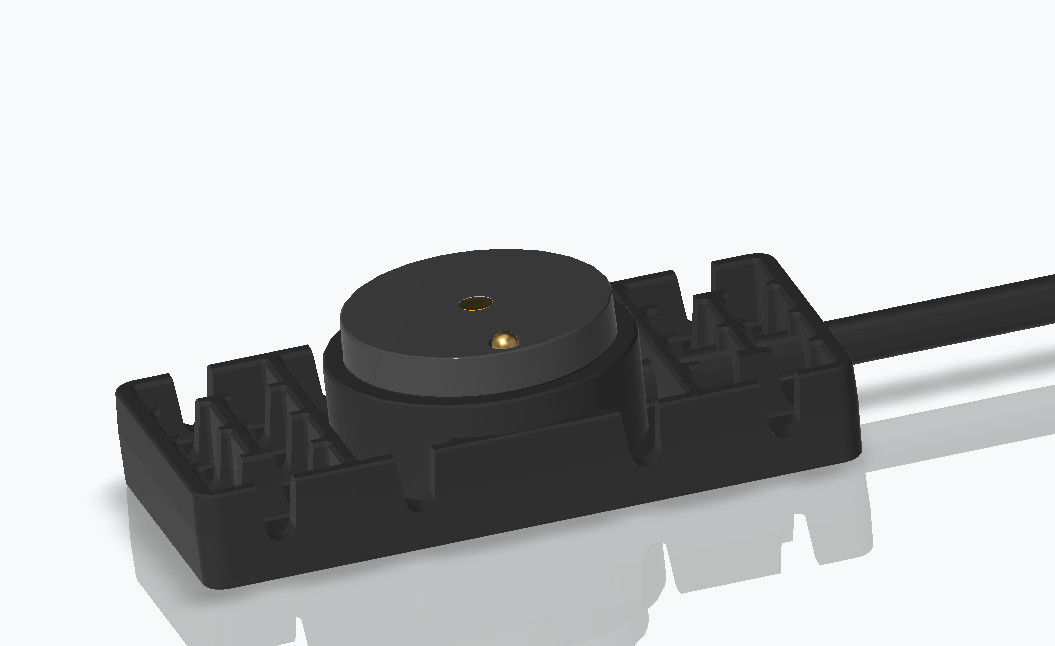

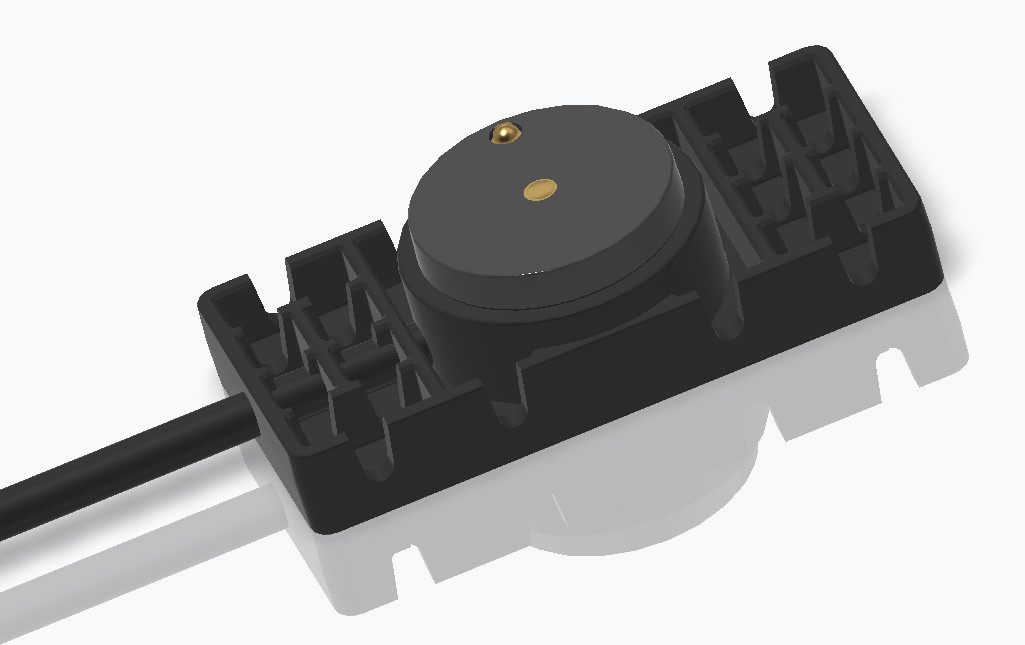

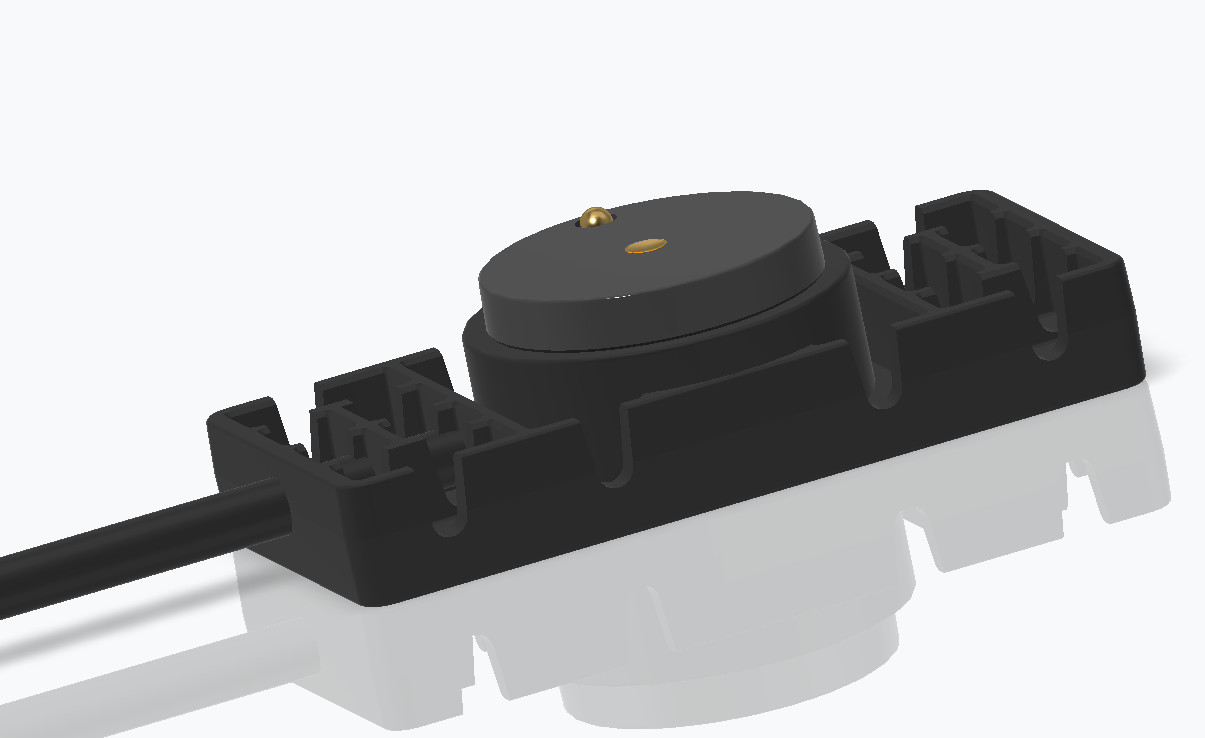

지름 20mm 원형 2pin 자기 DC 충전 케이블 커넥터 5A
자기 케이블 커넥터와 여성 자기 커넥터 모든 재료는 RoHS & REACH 컴플라이언스를 준수합니다.
모든 자기 케이블 커넥터는 100% 단축 및 오픈 서킷 테스트를 통과했습니다.
M에카니컬:
- 접촉 힘: 160g ± 20g 0.7mm 작업 storke에서
- 생명 테스트:50,000주기
전기:
- 등급 전압: DC12V; 등급 전압: 5AMax.
- 접촉 저항: ≤ 50mΩ (milliohms) 각 핀 (최대)
환경성능:
작동 온도: -25°C ~ +80°C
- 환경 테스트: 24 시간 소금 스프레이,
오버 폼:PVC 블랙
내부 곰팡이 재료: PE 투명
TPC 플러그:TPC 여성 플러그
와이어:OD3.5 4C 2C 22AWG 2C 28AWG 블랙 PVC
자석 플러그: 자석 남성 플러그
2핀 남성 자기 케이블 커넥터 파라미터:
|
이름 |
원형 자기 케이블 커넥터 |
|
종류 |
남성 |
|
핀 |
2핀 또는 사용자 정의 |
|
케이블 |
PVC |
|
케이블 길이 |
60mm |
|
색상 |
검은색 |
|
포고 핀 |
금속 |
|
스프링 힘 |
160g±20g, 0에서7mm 작업하는 뚜라기. |
|
기계적 수명 |
501000 사이클 분.. |
|
전류 |
5.0Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 자기 케이블 연결 장치 기술 도면
DC 자기 케이블 커넥터 연결 노드
패키지 보기:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품 적용:
왜 UPE가 당신의 파트너가 되어야 할까요?
1자기 연결 장치에 대한 전문 지식
●중심 연구개발: UPE는 자기 연결 장치에 대한 전문 경험을 가지고 있습니다.
● 사용자 정의: UPE는 자석 강도, 핀 플래팅 (금/니켈 ≤50mΩ 저항) 및 주택 재료 (검은 PBT/나일론) 를 귀하의 필요에 맞게 조정할 수 있습니다.
2높은 내구성 및 적합성
●1만 회 이상 보장: 그 연결 장치 들 은 기계적 수명 요구 를 충족 시키기 위해 엄격 한 시험 을 받아야 할 것 이다.
●인증: UL 또는 RoHS 표준을 준수합니다. 소비자/의료 시장에서 중요합니다.
3경쟁력 있는 제조업
●비용 효율적인 도구: UPE는 중소량 대량에 대한 경쟁력 있는 가격으로 낮은 MOQ (예를 들어, 1K ₹ 5K 단위) 를 제공할 수 있습니다.
● 품질 관리: 신뢰성 을 보장 하기 위해 접촉 저항, 당기력, 전류 부하 를 위해 내부 시험.
4빠른 프로토타입 제작 및 지원
●일간의 3D 샘플: 적합성/기능 검사를 위한 빠른 프로토타입 제작
● 엔지니어링 지원: 피노트 최적화, EMI 보호 또는 방수 (IP68) 에 대한 지원.
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:
50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.
50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.
지불 방법:
T/T (은행 송금),PayPal,OCBC 은행
추천:
샘플은 페이팔을 사용하세요 (더 안전합니다.)
대용량 주문에 T/T를 사용하세요 (하수 수수료)
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
