| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RC-1173-A05-11 |
| 문서: | RC-1173-A05-11.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 소재: | PVC, 황동, NDFEB N52 |
|---|---|---|---|
| 전단력: | 35g ± 5g | 일하는 Storke: | 0.85 밀리미터 |
| 전류: | 1.5A | 전압: | 5V |
| 케이블 길이: | 300mm | 색상: | 블랙 |
| 염수 분무 시험: | 48h | 기계적 생명: | 10000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | ||
| 강조하다: | 5 핀 자기 케이블 커넥터,자기 케이블 커넥터 2.54mm 피치,스프링 로딩 와이어 커넥터 사용자 정의 |
||

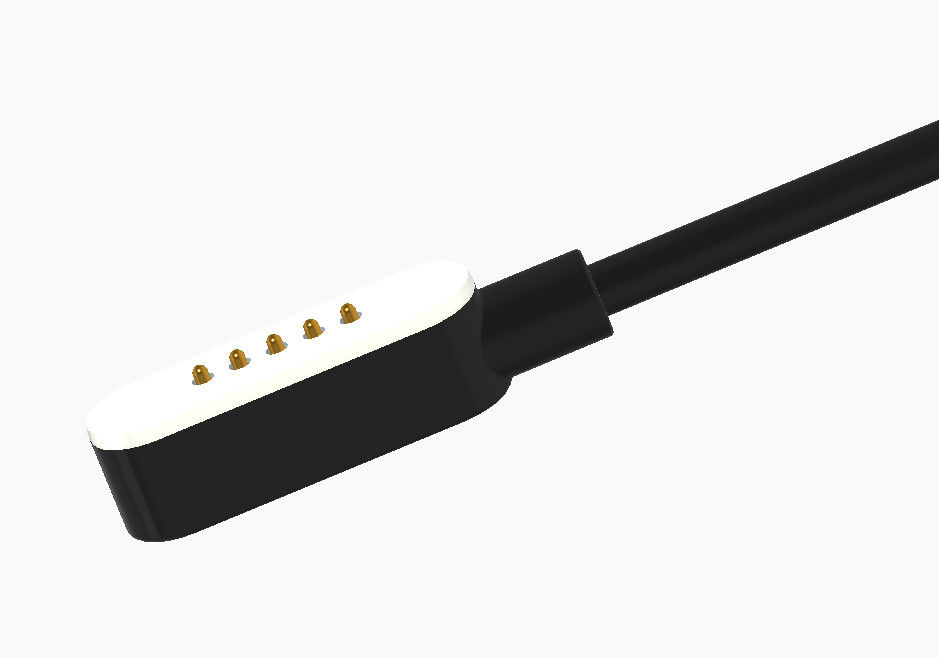

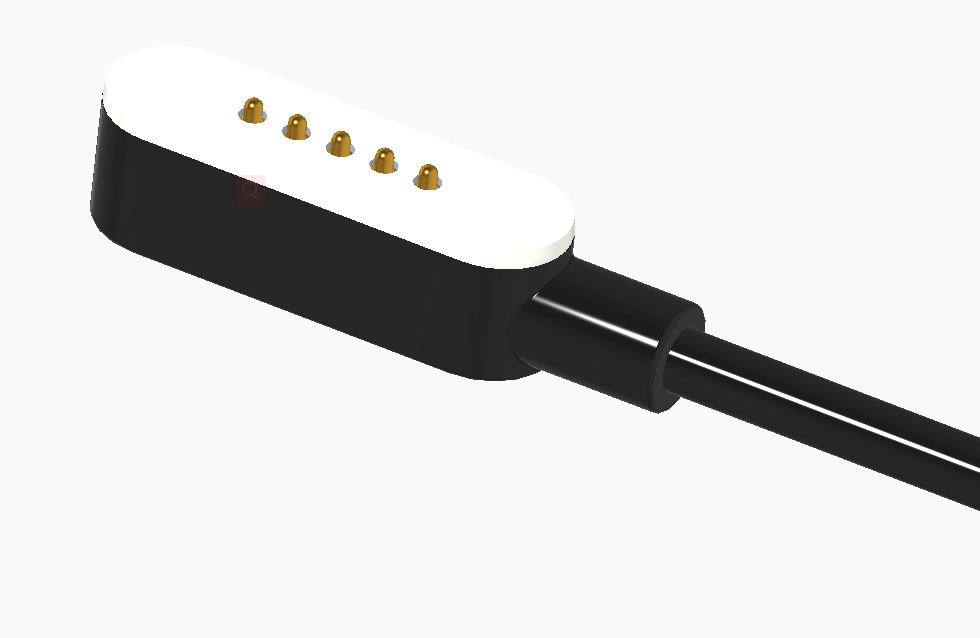

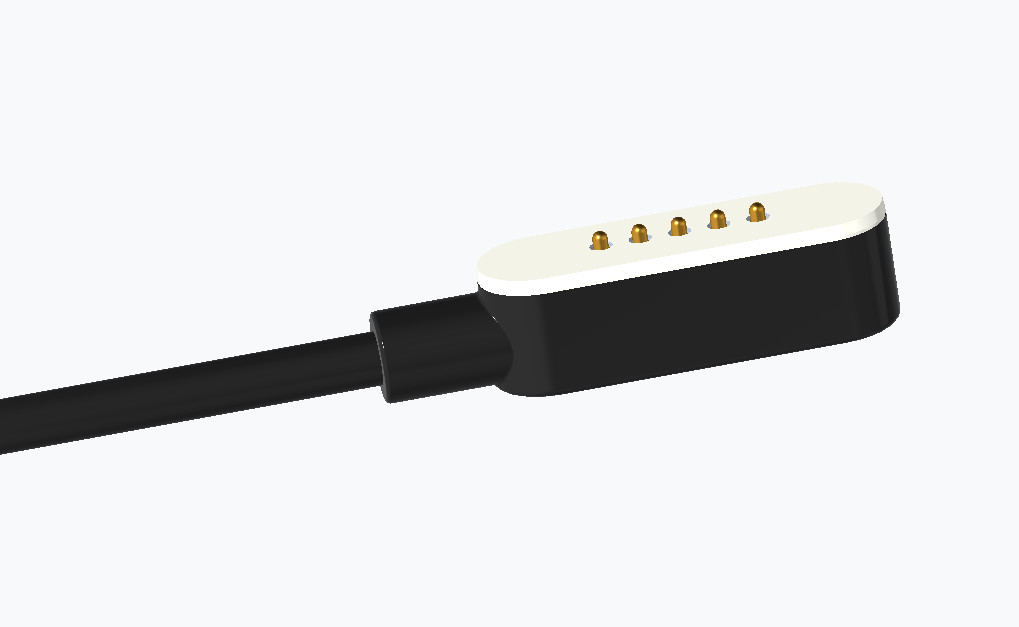

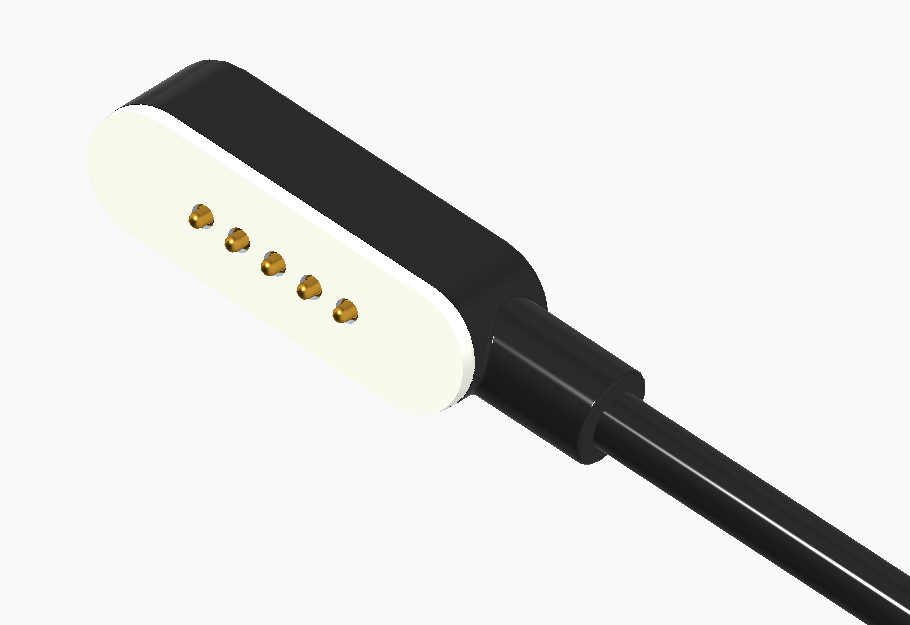

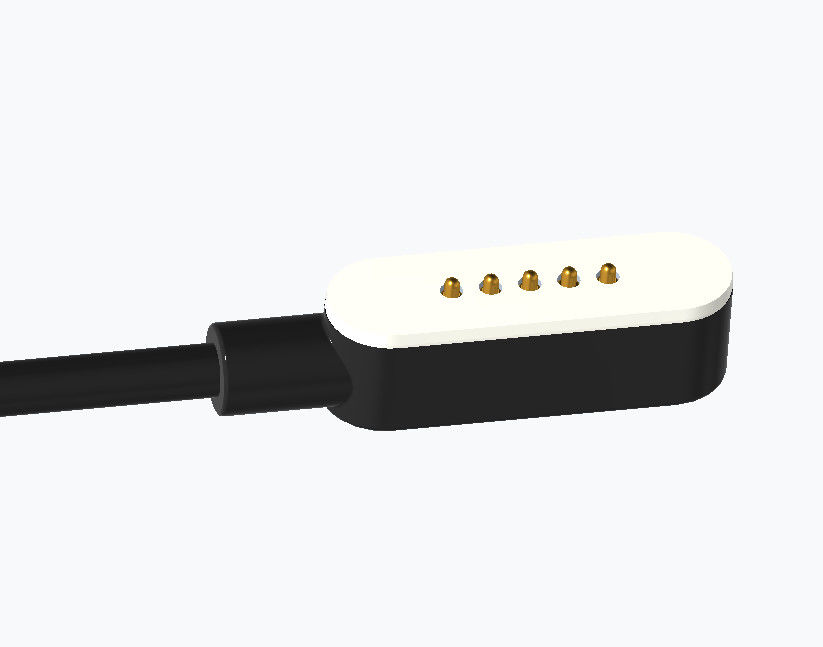

2.54mm 피치 남성 5pin 스프링 로딩 pogo 핀 자기 케이블 커넥터
-소재와 코팅은 ROHS 및 REACH 표준에 적합합니다
기계:
- 접촉 힘: 35g±5g 0.85mm 작업 storke
-기계 수명: 10,000 회 (최소)
전기:
- 등급 전압:DC5V1.5A 맥스
- 접촉 저항 (프링 핀): ≤50mΩ (milliohms)
USB20: USB/AM 통합형 (5V 2A 과부하 및 단전 보호)
내부 곰팡이 재료: PE
5핀 남성 자기 케이블 커넥터 파라미터:
|
이름 |
5핀 자기 케이블 커넥터 |
|
종류 |
남성 |
|
핀 |
5pin 또는 사용자 정의 |
|
유선 |
PVC |
|
제품 길이가 |
300mm |
|
색상 |
검은색 |
|
포고 핀 |
금속 |
|
자석 |
NdFeB N52 플래팅 니 |
|
스프링 힘 |
35g±5g, 0에서85mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
1.50Amax |
|
전압 |
DC 5V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
5pin 자기 케이블 연결 장치 기술 도면
5pin 자기 케이블 연결 장치 연결 노드
패키지 보기:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품은 편리성과 신뢰성, 그리고 우연한 럭로 인한 손상을 방지하는 능력으로 인해 다양한 산업 분야에서 널리 사용됩니다. 다음은 몇 가지 일반적인 응용 프로그램입니다:
1소비자 전자제품
●스마트 폰 및 태블릿: 충전용 (예를 들어, 아이폰용 MagSafe, 자기 충전 어댑터)
●웨어러블 기기: 스마트 워치, 무선 이어폰 (예: 애플 워치 충전기)
●노트북과 액세서리: 자기 충전 포트 (옛 맥북 MagSafe 커넥터)
2의료기기
●착용 가능한 건강 모니터: ECG 패치, 포도당 모니터.
●수술 및 진단 도구: 안전하고 빠르게 단속 가능한 전력/데이터 연결.
●청각장치: 자기 충전 솔루션
3산업 및 자동차
●자동차 센서 및 진단: 연결하기 쉬운 테스트 장비.
●로봇과 드론: 빠른 방출 안전과 함께 안전한 전력/데이터 전송.
●LED 조명 시스템: 모듈형 자기 전력 연결 장치.
4해양 및 야외 장비
●방수 장치: 견고한 전자 장치에 대한 자기 충전 (포트 부식 방지).
●다이빙 및 군사 장비: 혹독한 환경에서 안전한 연결.
5사물인터넷과 스마트 홈 기기
●스마트 잠금과 카메라: 손해 방지 전원 연결
●모듈형 기기: 쉽게 연결할 수 있는 주변기기 (예를 들어, 자기 부엌 기기)
6에너지 및 전력 도구
●배터리 팩: 도구 및 드론에 대한 빠른 교환 자석 연결.
●태양 전지 패널: 쉽게 설치할 수 있는 자기 연결 장치
왜 UPE가 당신의 파트너가 되어야 할까요?
1빠른 프로토타입 (3~5 일 샘플)
●시장 진출 속도: 빠른 샘플 투어업은 제품 개발 주기를 가속화합니다.
● 반복 테스트: 대량 생산 전 빠른 설계 정제 작업을 가능하게 합니다.
●대점: 시간적 혁신이 매우 중요한 자동차, 의료, 소비자 전자제품 같은 산업에 이상적입니다.
2비용 효율성 (경쟁력 있는 MOQ 가격)
●최저 주문량 (MOQ) 이 낮습니다.
● 확장성: 유연한 가격 설정은 프로토타입 제작과 대규모 주문 모두에 대한 접근성을 보장합니다.
●가치 제안: 높은 품질의 생산을 예산 친화적 인 솔루션과 균형을 맞추고 있습니다.
3품질 보장 (100% 자동 테스트)
●무 결함: 자동 검사 (예: 광학, 전기, 기계) 는 신뢰성 을 보장 한다.
● 일관성: 중요한 테스트에서 인간 오류를 제거합니다 (예를 들어, 접촉 저항성, 소금 스프레이, 주기 수명).
● 준수: 엄격한 산업 표준 (ROHS, REACH, 자동차 등급) 을 충족합니다.
4첨단 기술 생산 및 정밀 공학
●첨단 제조: CNC 가공, 정밀 스탬핑 및 마이크로 플래팅 (예: 커넥터에 Au/Ni).
●물질 전문 지식: 특화된 재료 (LCP, SUS 304, NdFeB 자석, 납 없는 청동) 를 숙지한다.
●특정 애플리케이션 솔루션: 복잡한 부품에 맞게
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구사항을 확인합니다 (연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
