| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | C1153A04-A1 |
| 문서: | C1153A04-A1.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 USB 커넥터 | 케이블 재료: | PVC |
|---|---|---|---|
| 마그네트: | ndfeb n52 | 포고 핀: | 금속 |
| 케이블 길이: | 1200mm | 색상: | 블랙 |
| 염수 분무 시험: | 48h | 콘택 저항: | 50mΩ 최대 (PIN) |
| 강조하다: | 직사각형 자기 USB 커넥터,남성 자석 연결 장치,자기 연결기 4 핀 |
||

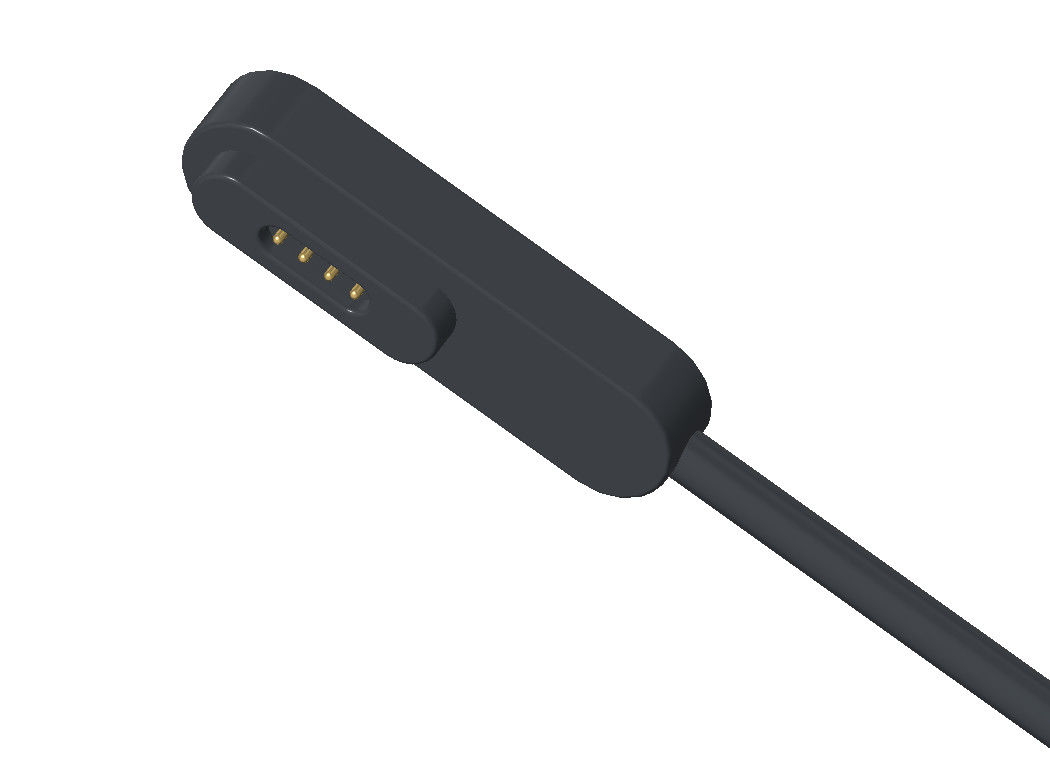

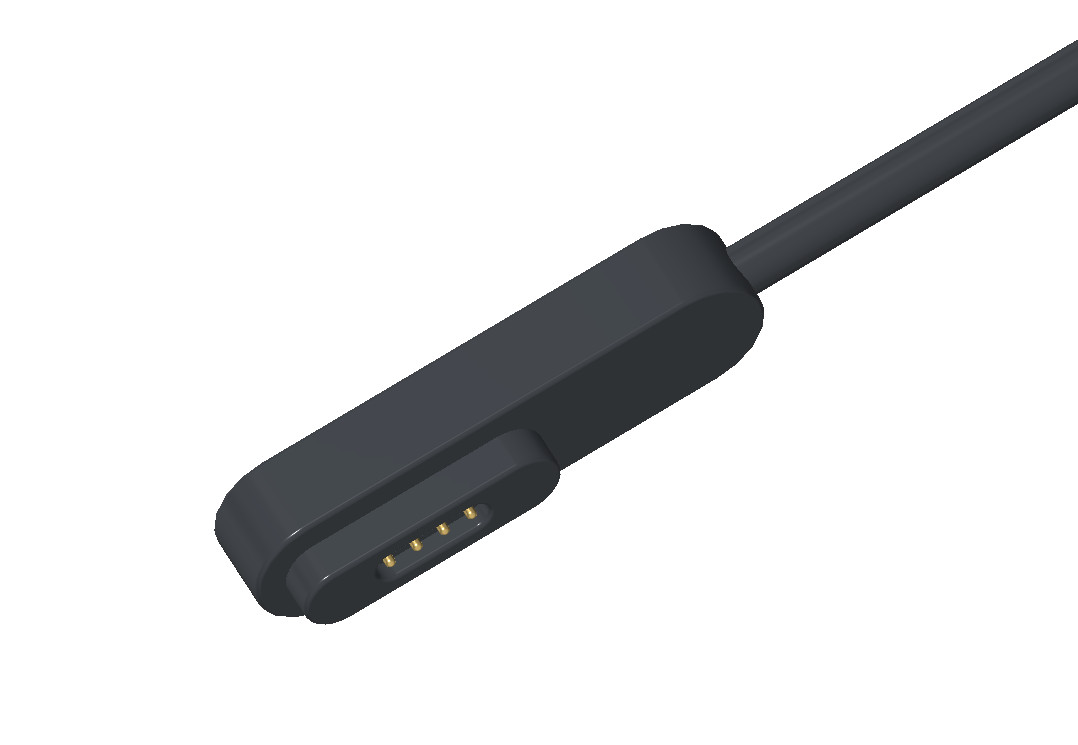

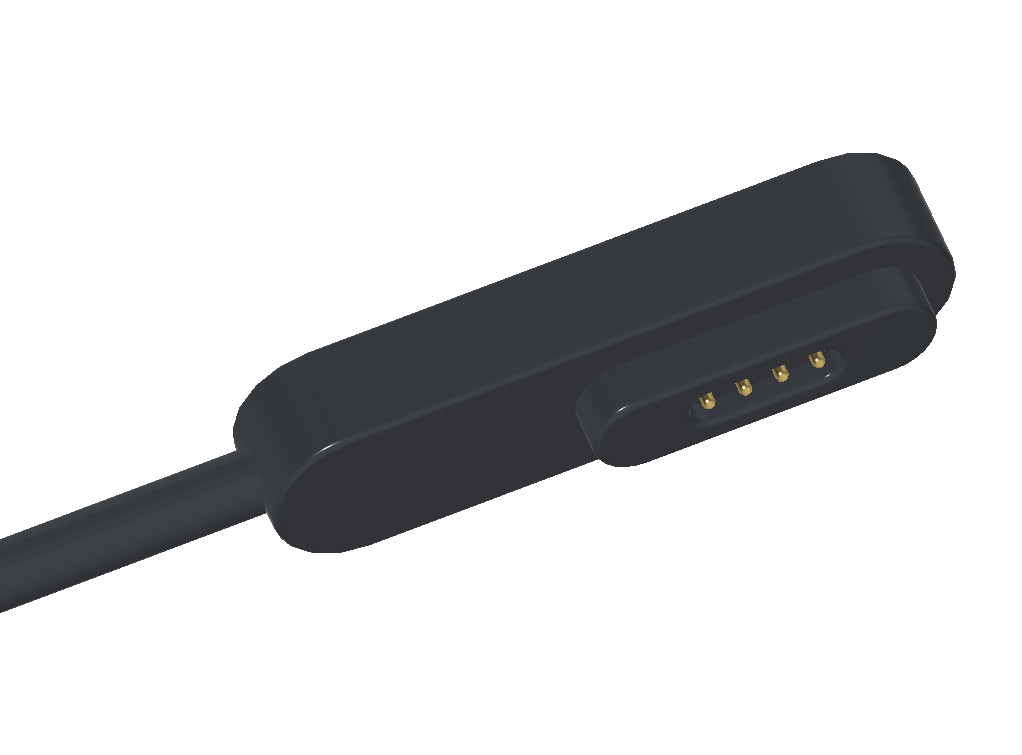

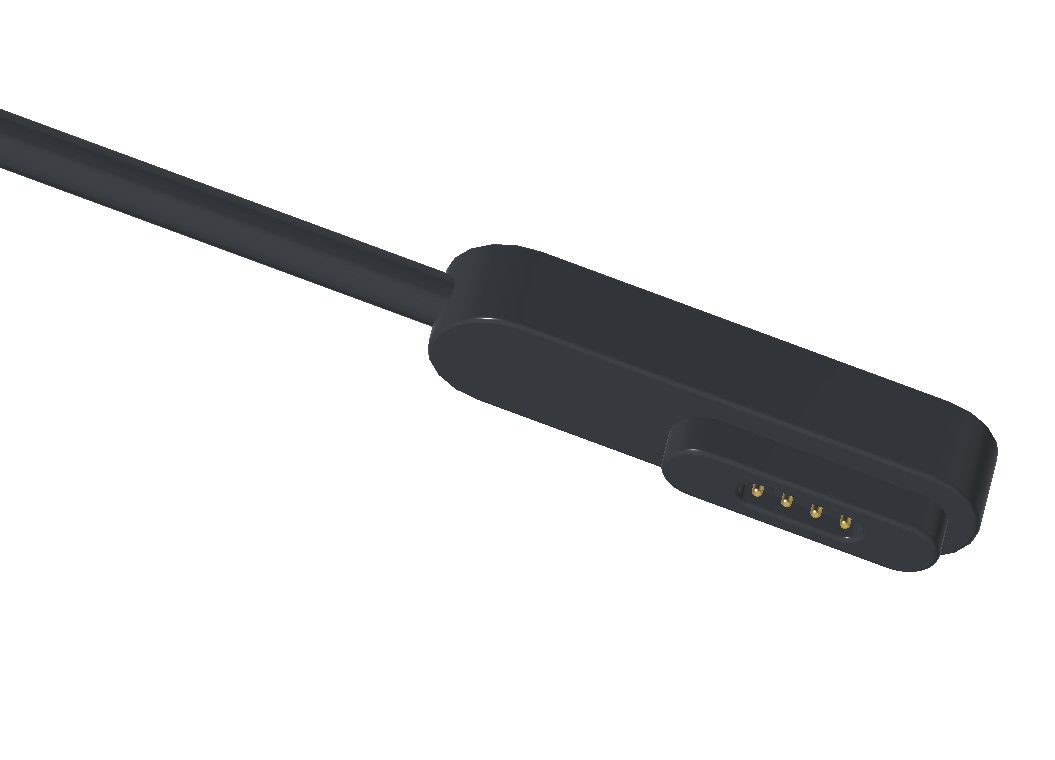

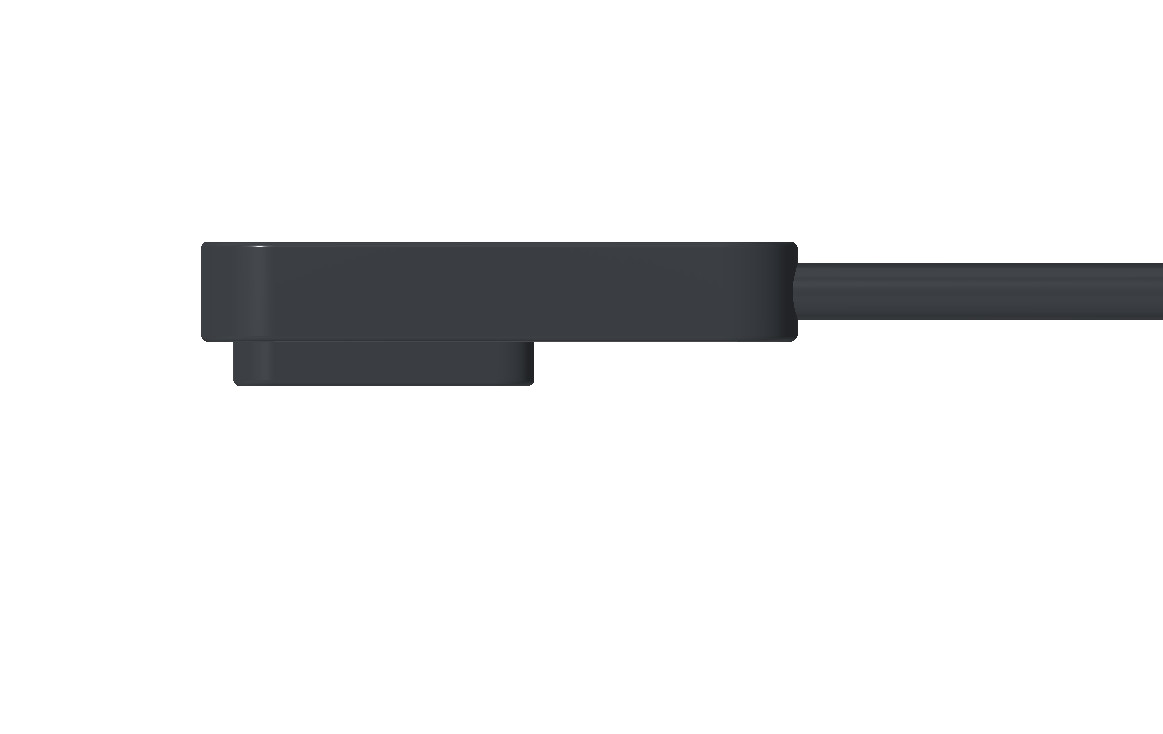

직사각형 4pin 남성 포고 핀 자기 케이블 USB 커넥터와 OD3.0 PVC 케이블
1저항 값 시험 (AT:20C):
a. 용매 결합과 구리 손톱 사이의 저항 값은 50mΩ 미만입니다.
b. 1개의 제품 와이어의 저항 값은 60mΩ 미만이다.
2. 전압 테스트를 견딜 수 있습니다: 100V AC 1 분 동안, 5mA 최대
3단열 저항: 50mΩ 미니 ((500V DC 1 분)
4플러그 스윙 테스트: 들어올림 무게 300g, 각도 ±70°, 주파수 분당 30번, 분당 3000번
단속률은 100% 미만입니다.
5남성 머리 흔들기 시험: 부하 300g, 각 ±70°, 주파수 분당 30번, 분당 3000번, 휴식
100% 미만입니다.
6남성 머리, 자기 머리 (부품 테스트), 소금 스프레이 테스트: 온도 35±1°C, 습도 85%, 5% NACL
24시간 후에는 부식 현상이 나타나지 않았습니다.
7플러그와 SR의 수직 승강능력: 플러그와 SR의 수직 승강능력:5kg/min은 손상되지 않아야 하며, 이동은 3mm 미만되어야 합니다.
8습도 시험: 온도 40°C, 습도 95%, 48시간, 참고문점 2 및 3의 요구 사항을 충족합니다.
9열 사이클 테스트: -31°C에서 30분, 60°C에서 또 30분, 이 사이클을 5번 반복합니다.
참고사항 2 및 3의 요구사항을 충족합니다.
10이 제품은 ROHS 요구 사항을 준수해야합니다.
11도면에 표시된 모든 지표가 100% 검사되고 기록되어야 합니다.
12포장 방법: 외부 상자에는 운송 라벨 종이 붙여야 합니다.
4핀 자기 케이블 커넥터 파라미터:
|
이름 |
4핀 자기 케이블 커넥터 |
|
종류 |
남성 |
|
핀 |
4핀 또는 사용자 정의 |
|
유선 |
PVC |
|
케이블 길이 |
1200mm |
|
색상 |
검은색 |
|
포고 핀 |
금속 |
|
자석 |
NdFeB N52 플래팅 니 |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
4핀 자기 케이블 연결 장치 기술 도면
4pin 자기 케이블 연결 단자
패키지 보기:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품 적용:
1착용 가능한 장치, 지능형 위치 설정 장비, 어린이용 스마트 손목밴드, 스마트 시계, 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결
2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비
3항공, 항공, 전자, 군사 통신
4자동차, 자동차 내비게이션, 테스트 및 측정 장비
5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
왜 UPE가 당신의 파트너가 되어야 할까요?
● 신뢰성 과 내구성
● 신속 한 설계 및 배달
● 신뢰성 있고 정직 한 파트너십
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
