| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9001 |
| 모델 번호: | 2 스프링로드 된 접촉 포고 핀 |
| 문서: | H0152YTUPE.pdf |
| 최소 주문 수량: | 1000 |
| 가격: | $2-$5 |
| 포장 세부 사항: | 물집 케이스 포장 |
| 배달 시간: | 7~10 일 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 포고 핀 커넥터 | 소재: | C3604, SUS304, PA9T |
|---|---|---|---|
| 핀 번호: | 52핀 | 표면 처리: | 금 도금법 |
| 두께: | 5u " | 적용: | HP45 프린터 카트리지 |
| 콘택 저항: | 50mΩ 최대 작업 높이 | 염수 분무 시험: | 48h |
| 강조하다: | 52pin pogo 핀 커넥터,금으로 칠한 스프링 로딩 커넥터,스프링 로딩 커넥터 52pin |
||

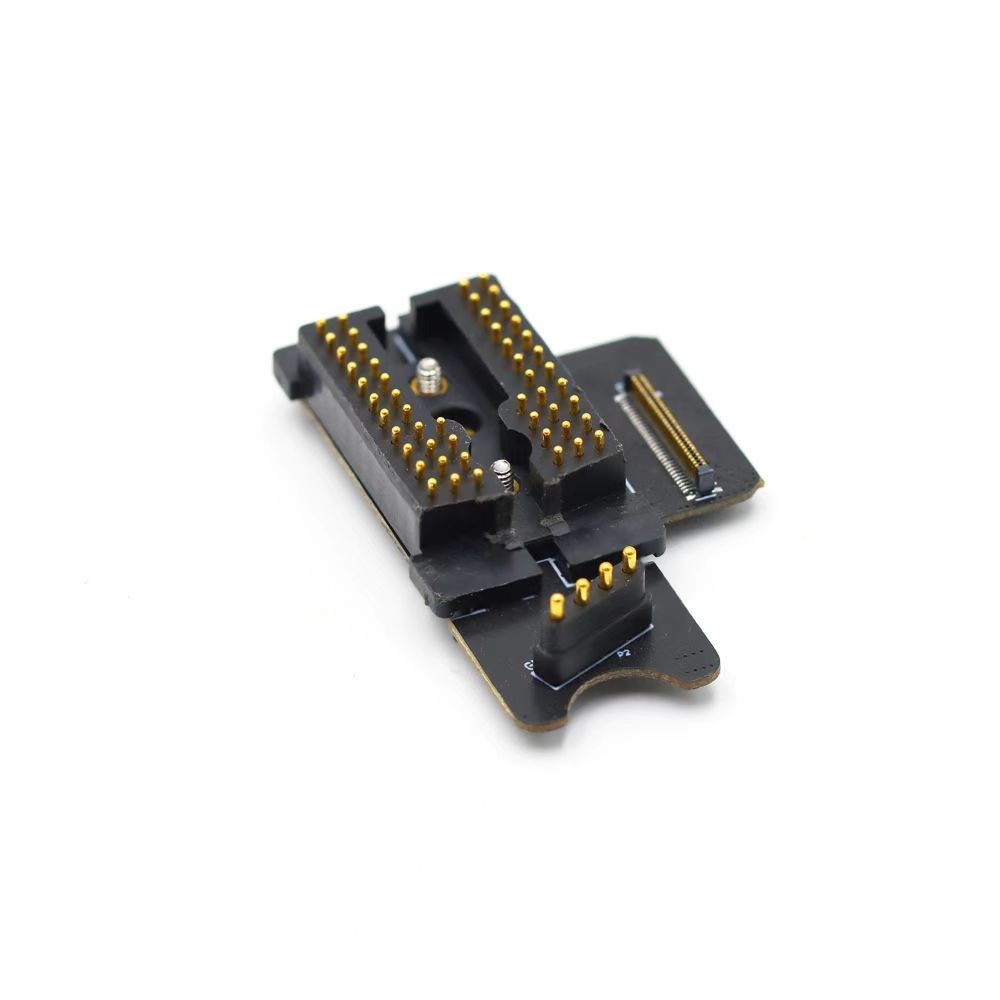

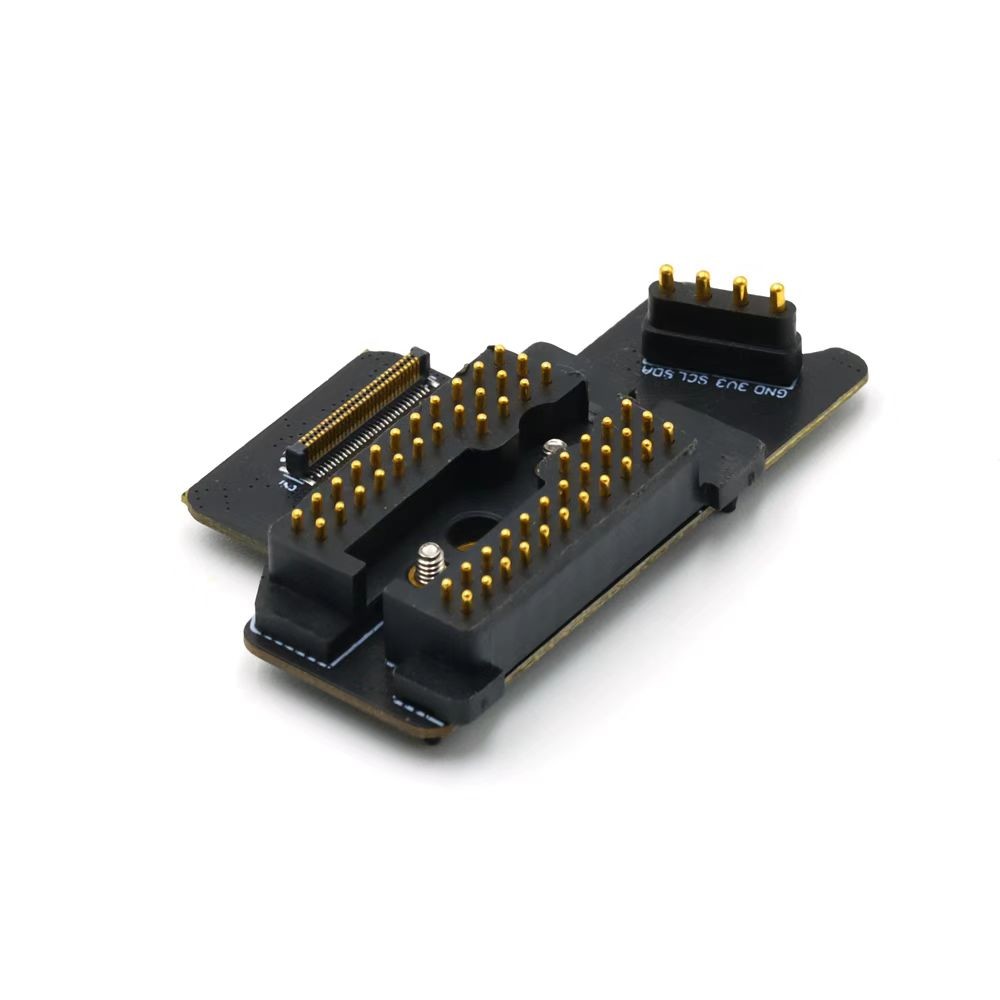

HP45 52pin 프린터 카트리지는 PA9T 하우스와 함께 스프링 로딩 커넥터
52핀 HP45 포고 핀 커넥터는 각각 플라스틱, 핀, 스프링으로 구성되어 있습니다.그럼 혼자 조립할 필요 없어아니면 직접 조립할 수 있는 부품들을 제공해 줄 수 있습니다.
PA9T 하우징을 가진 HP45 52핀 프린터 카트리지 커넥터는 HP45 잉크젯 프린터 헤드와 안정적인 전기 접촉을 위해 설계된 특화된 스프링 로딩 (포고 핀) 커넥터입니다.PA9T (폴리아마이드 9T) 가구 높은 온도 저항을 제공합니다, 화학적 안정성 ( 잉크 용매에 대항) 및 기계적 내구성
플라스틱
소재:PA9T
.높은 열 저항성 (~ 200°C 단기)
.우수한 화학 저항성 (진료 용매, 습도)
.정밀한 정렬을 위해 낮은 warpage
.색상: 검정색
핀
소재:C3604
금으로 칠한 것:5U, 낮은 저항
핀 지름:0.35mm
봄
1두쪽 끝은 닫혀있어야 합니다.
2- 포장 처리 중에, 그것은 공급자로부터 함께 두 배 스프링을 가지고 금지되어 있습니다.
3도면에 있는 스프링 힘의 값을 보여주듯이, 10번의 전부하중을 거친 후에 측정됩니다.
4스프링을 10X 스케일 가이드 아래에서 검사하고 와이어 표면은 어떤 손상이 없어야 합니다.
절단 위치 burrs 양 끝에서 스프링의 외부 지름을 초과 할 수 없습니다
5공급자는 어떤 장치에 의해 스프링 재료에서 자기 성질을 제거하고 포장하는 동안 포장 가방에 공기를 채워야합니다.
6RoHS&HF 제품입니다.
|
봄 데이터 |
|
|
소재 |
SUS304 |
|
와이어 지름 |
0.16mm (±0.010)) |
|
외부 지름 |
10.11mm (+0.02/-0)02 |
|
총 회전 |
15 |
|
액티브 턴 |
11 |
|
탄력성 |
71600 G ((N/mm2) |
|
내구성 |
10,000 회전 (분) |
|
접착면 |
W/0 |
|
금장 |
5u" |
플라스틱 크기
핀 크기
스프링 크기
UPE 포고 핀 커넥터의 장점
포고 핀 커넥터 (Pogo Pin Connector) 는 스프링 핀 또는 포고 핀으로 일반적으로 알려져 있으며 몇 가지 장점을 제공합니다.
신뢰성:CLIP 기술을 사용하는 UPE Pogo 핀은 진동과 기계 충격에 노출된 환경에서도 일관성 있고 신뢰할 수 있는 전기 연결을 제공합니다.
컴팩트 디자인:작은 크기 때문에 좁은 공간에 잘 들어갈 수 있습니다. 현대적이고 소형적인 전자 기기에 적합합니다.
유연성:포고 핀은 표면 변동에 적응할 수 있고, 짝짓기 표면이 완벽하게 정렬되어 있지 않더라도 안정적인 연결을 보장합니다.
사용 편의성:사용 편리하고 설치와 유지보수가 간단합니다.
내구성:그들은 수 많은 연결 및 단절 주기에 견딜 수 있도록 설계되어 매우 내구성 있습니다
우리의 장점과 당신의 선택:
1고전류 포고 핀 (15A ∼ 30A 시리즈)
2표준화 및 사용자 지정 포고 핀 커넥터
피치 옵션: 1.27mm, 2.0mm, 2.54mm
2~40 핀 남성/여성 연결기 SMT / DIP / 오른쪽 각 / Solder Cup 끝
독특한 디자인에 맞게 완전히 커스터마이징 가능한 형태와 구조
3비교할 수 없는 내구성
1,000,000+ 라이프 사이클은 장기적인 신뢰성을 위해 테스트되었습니다.
반복되는 짝짓기 주기를 필요로 하는 애플리케이션을 위해 설계되었습니다.
4. 준수 및 품질 보장
100% 전기 테스트, 출하 전에 보고서를 제공.
HF, RoHS 및 REACH 표준을 충족합니다.
5콤팩트하고 고성능 디자인
현재 용량을 희생하지 않고 소형 구조를 만듭니다.
공간 제한적인 애플리케이션을 위한 맞춤형 솔루션
왜 고객들이UPE?
.고품질의 포고 핀 커넥터
.경쟁력 있는 가격 & 납품 시간
.사용자 정의 및 OEM 지원
.평판 및 산업 경험
참조를 위해 사용자 정의 된 Pogo 핀 커넥터 중 일부:
적용 분야:
포장 및 운송
UPE에서는 모든 주문이 안전하게 포장되고 효율적으로 배송되어 프로젝트의 일기 및 품질 기대를 충족하도록 보장합니다.
조직 및 표기 된 포장
✅트레이/필 포장 (SMT/DIP 커넥터용)
✅개별 상자 상자 (고밀도의 포고 핀).
✅부품 번호, 수량, 바코드 등 명확한 표지
✅대량 생산 주문을 위한 대량 포장.
✅키팅 서비스 (편의적 인 통합을 위해 미리 조립 된 세트)
글로벌 선박 네트워크
✅익스프레스 (DHL/FedEx/UPS) 快速送货 (전 세계적으로 3~7일)
✅항공 화물 중·대량 주문에 비용 효율성
✅해상 화물 운송 덩어리 운송에 경제적입니다.
✅모든 운송물들을 실시간으로 추적할 수 있습니다.
✅지연이나 통관 신고에 대한 적극적인 업데이트
✅RoHS/REACH 인증도 포함됩니다.
✅무역 인보스와 포장 목록은 관세 청산을 원활하게 합니다.
