12V 3A 5핀 자기 충전 케이블 2.2mm 피치 포고 핀 USB 커넥터 데이터 동기화

기본 정보
원래 장소: 중국
브랜드 이름: UPE
인증: ISO9002
모델 번호: VID0706A /VIC0750B
문서: VID0706A.pdf
최소 주문 수량: 5000
가격: $1-$5
포장 세부 사항: PE 가방
배달 시간: 12-15 일로 일합니다
지불 조건: T/T
공급 능력: 5KPCS/일
상세 정보
이름: 5 핀 자기 충전 케이블 소재: THN, 구리, SUS304, NdFeB N52,TPE
전단력: 80g ± 20g 일하는 Storke: 1.0 밀리미터
전류: 3.0A 전압: 12V
자기력: 550g 기계적 생명: 50000 사이클 분
콘택 저항: 50mΩ 최대 (PIN) 염수 분무 시험: 48h
색상: 블랙
강조하다:

12V 5핀 자기 충전 케이블

,

3A 5핀 자기 충전 케이블

,

2.2mm 피치 포고 핀 USB 커넥터


제품 설명

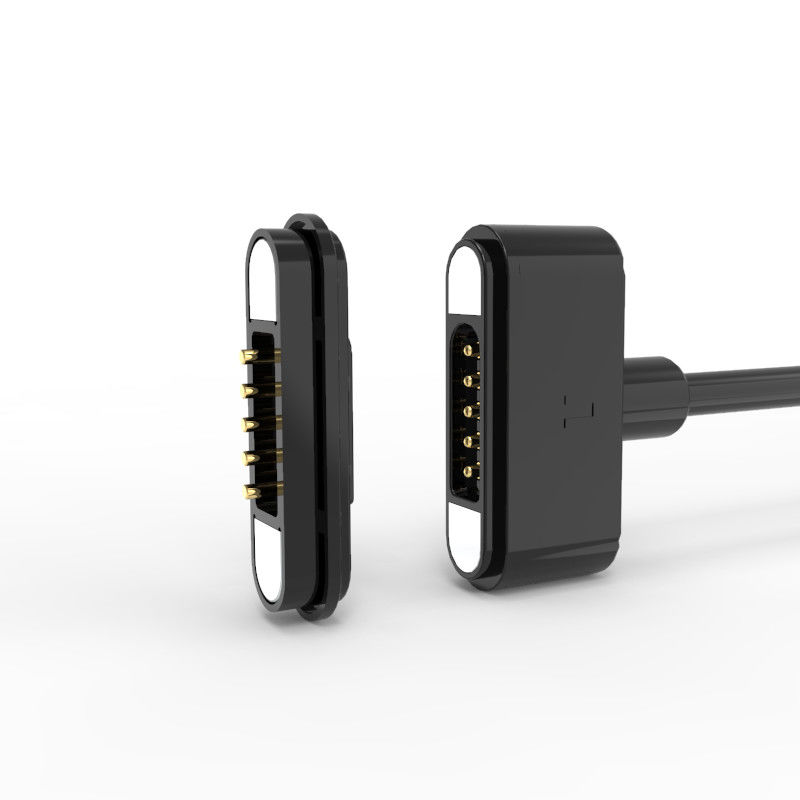

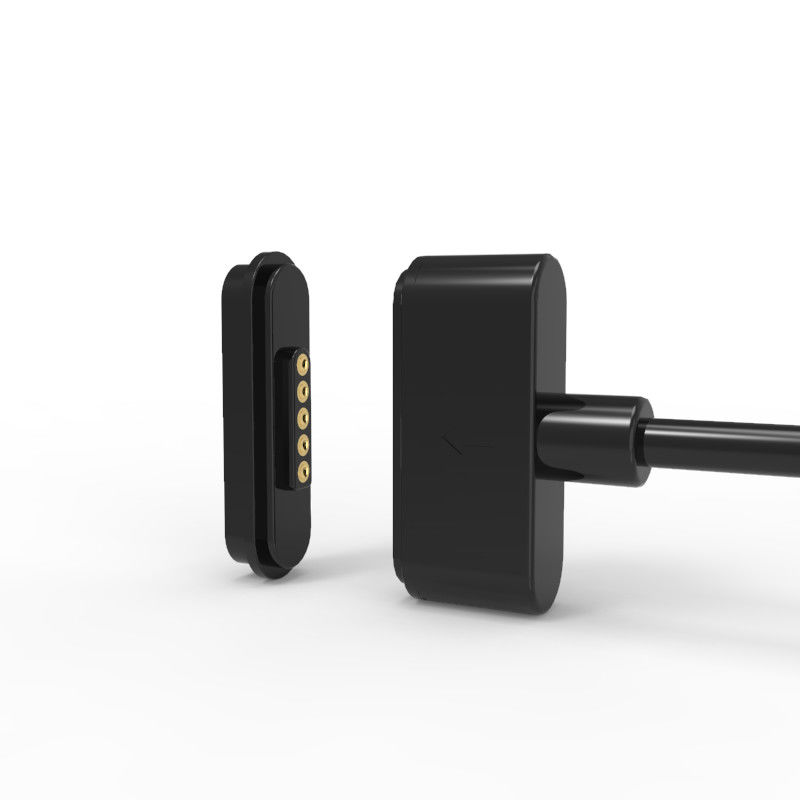

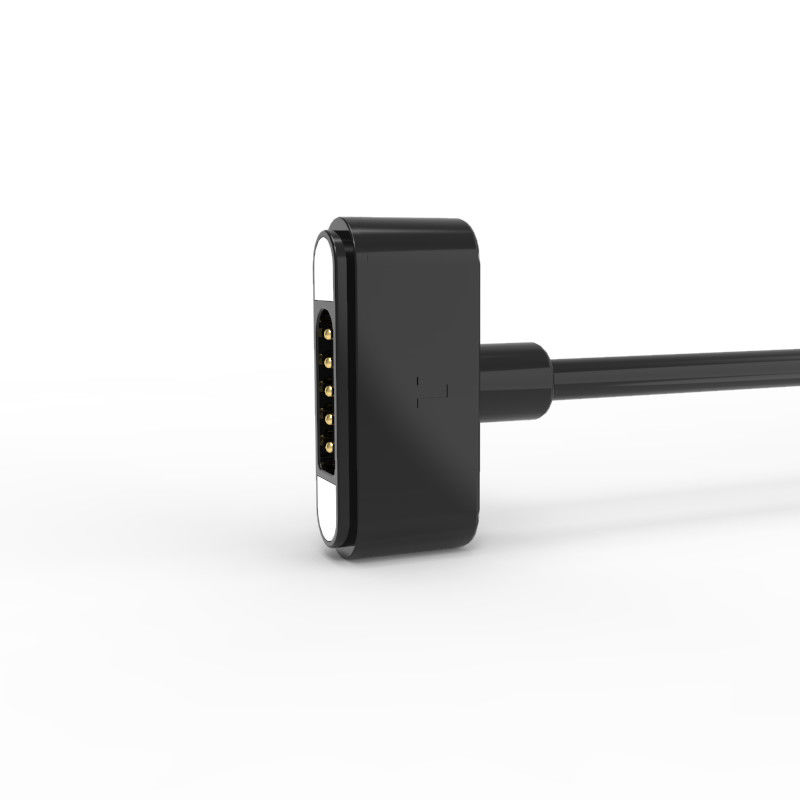

2.2mm pitch 5pin 남성 자석 충전 케이블 커넥터(황금 접착 콘택트, HTN 하우징, NdFeB 자석, TPE 자켓)

1주요 특징

.1미터 (1000mm) 유연 케이블 4핵 TPE 단열 (OD: 3.5mm)

.강성 자기 도킹 (>550G 자기 힘) 도극성 식별.

.12V/3A 전원 공급은 금으로 접힌 자기 접촉을 통해

.USB 2.0 데이터/전력 (무화강 껍질)

.높은 내구성: 50,000+ 번 짝짓기 주기가, 불 retardant (UL94 V-0)



2재료 및 건설

구성 요소 사양
포고 핀 구리, 금으로 칠한 표면 (≤50mΩ 접촉 저항).
플라스틱 주택 HTN + 30% UL94 V-0 블랙 (고온 저항성)
자석 NdFeB 영구 자석 (소금 스프레이 저항을 위한 에포시 코팅 옵션)
외부 곰팡이 검은색 TPE 80A (유연하고 가려지지 않는)
USB 커넥터 스테인리스 스틸 껍질 (USB 2.0)
케이블 4핵, 길이 1000mm:
- 빨간색/검은: 65×0.08mm 스트랜드 (전력)
- 흰색/녹색: 16×0.08mm 스트랜드 (데이터)
- 검은 TPE 재킷



3기계 및 전기 특성

매개 변수 가치
스프링 파워 80g ± 20g @ 1.0mm 높이
자기 접착력 > 550G
봉사 생활 501000회주기 분
가등전압 12V DC
연속 전류 3.0A
최고류 4.0A (최대)
접촉 저항 ≤50mΩ
고전압 시험 AC/DC 1000V, 0.5mA, 3초



4환경 및 준수

  • RoHS & REACH 준수

  • 불등급: UL94 V-0.

  • 소금 스프레이 테스트: 48 시간 (에포시 코팅 자석으로).



5핀 남성 케이블 연결 장치 기술 도면 (중추적인 차원):

12V 3A 5핀 자기 충전 케이블 2.2mm 피치 포고 핀 USB 커넥터 데이터 동기화 0

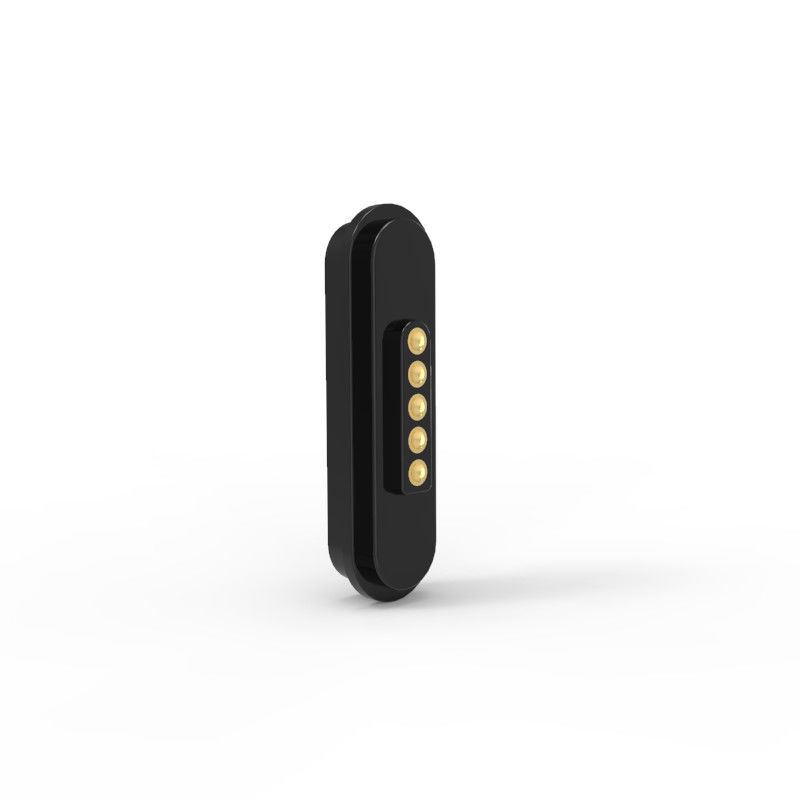

5핀 여성 자석 연결 장치 기술 도면 (중요한 차원):

12V 3A 5핀 자기 충전 케이블 2.2mm 피치 포고 핀 USB 커넥터 데이터 동기화 1

자기 케이블 커넥터 적용:

12V 3A 5핀 자기 충전 케이블 2.2mm 피치 포고 핀 USB 커넥터 데이터 동기화 2





주문하는 방법
* 당신은 우리에게 그림이나 샘플을 보내

* 우리의 전문 엔지니어링 팀은 평가를 수행

* 당신은 도면을 비교하고 우리는 샘플을 만들어 당신에게 보낼 것입니다

* 샘플을 테스트하고 승인한 다음 주문하고 50% 보증금을 지불합니다

* 우리는 제품을 만들기 시작합니다

* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다

* 우리는 DHL, TNT, UPS, FEDEX로 제품을 배달합니다



지불 기간:T/T,50% 보증금,50% 잔액

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
