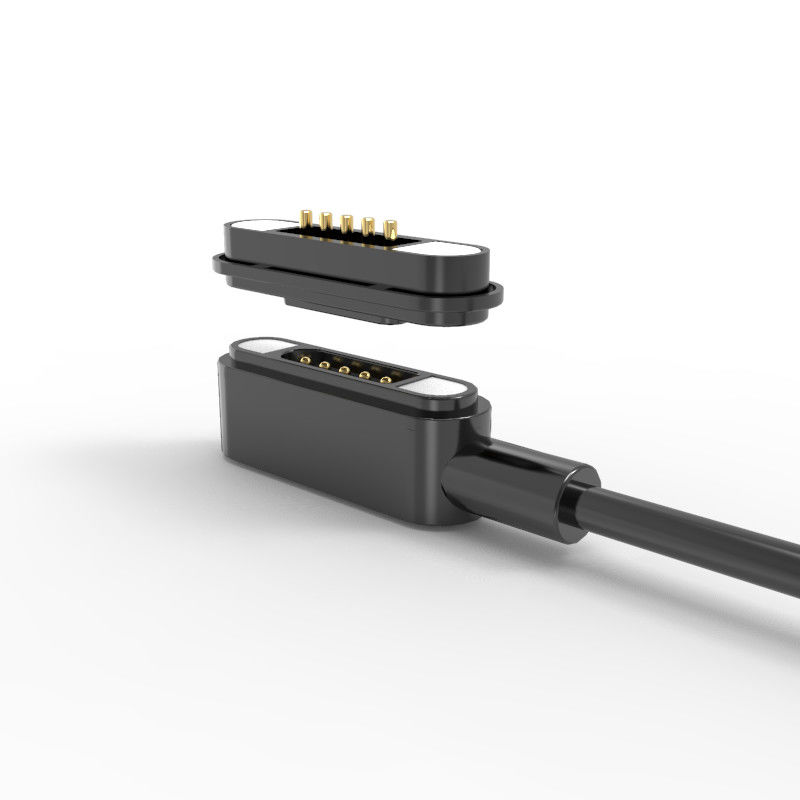

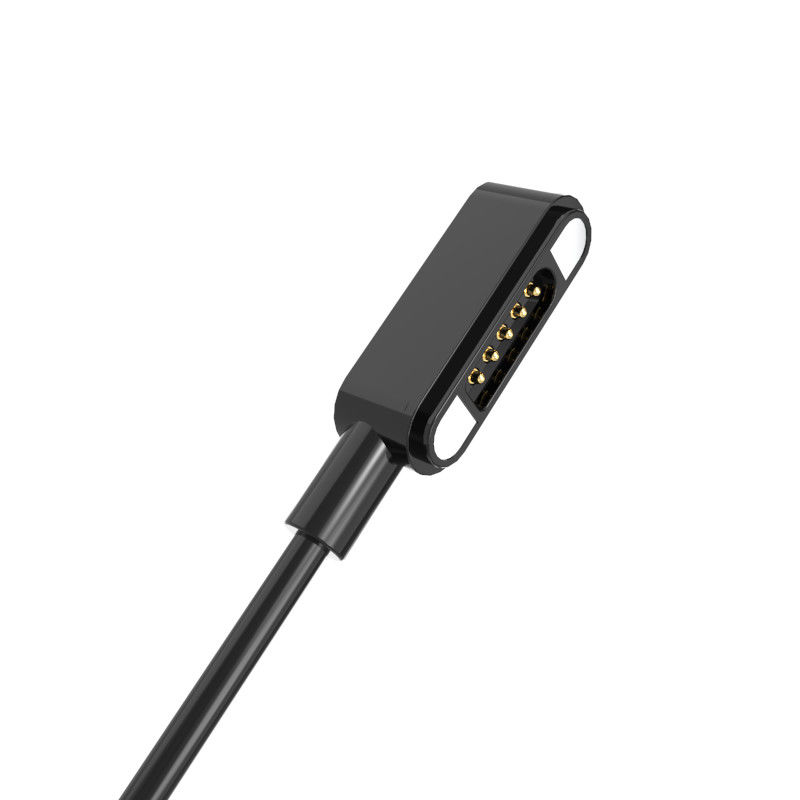

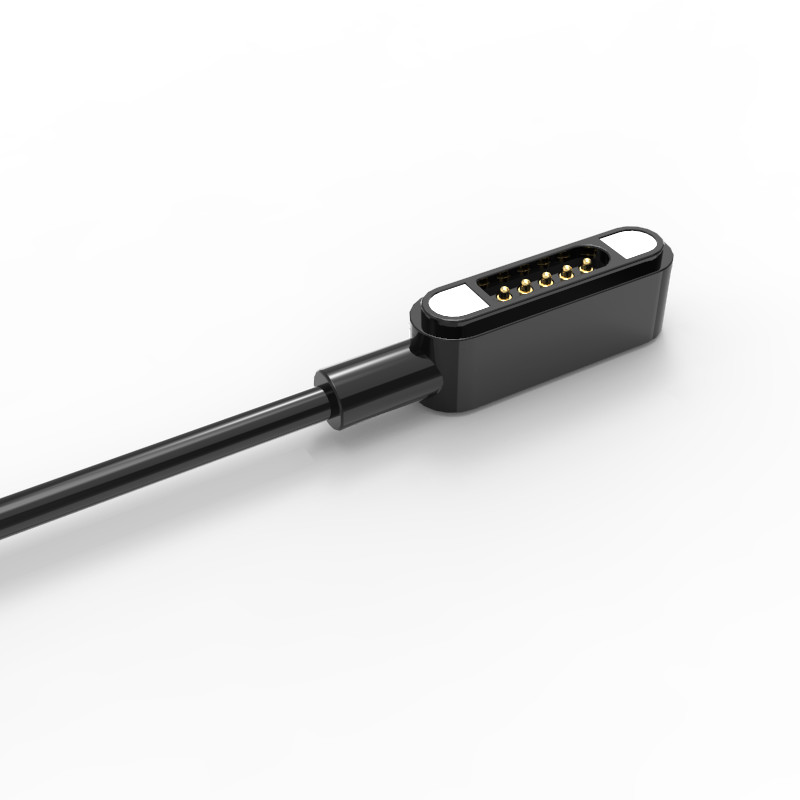

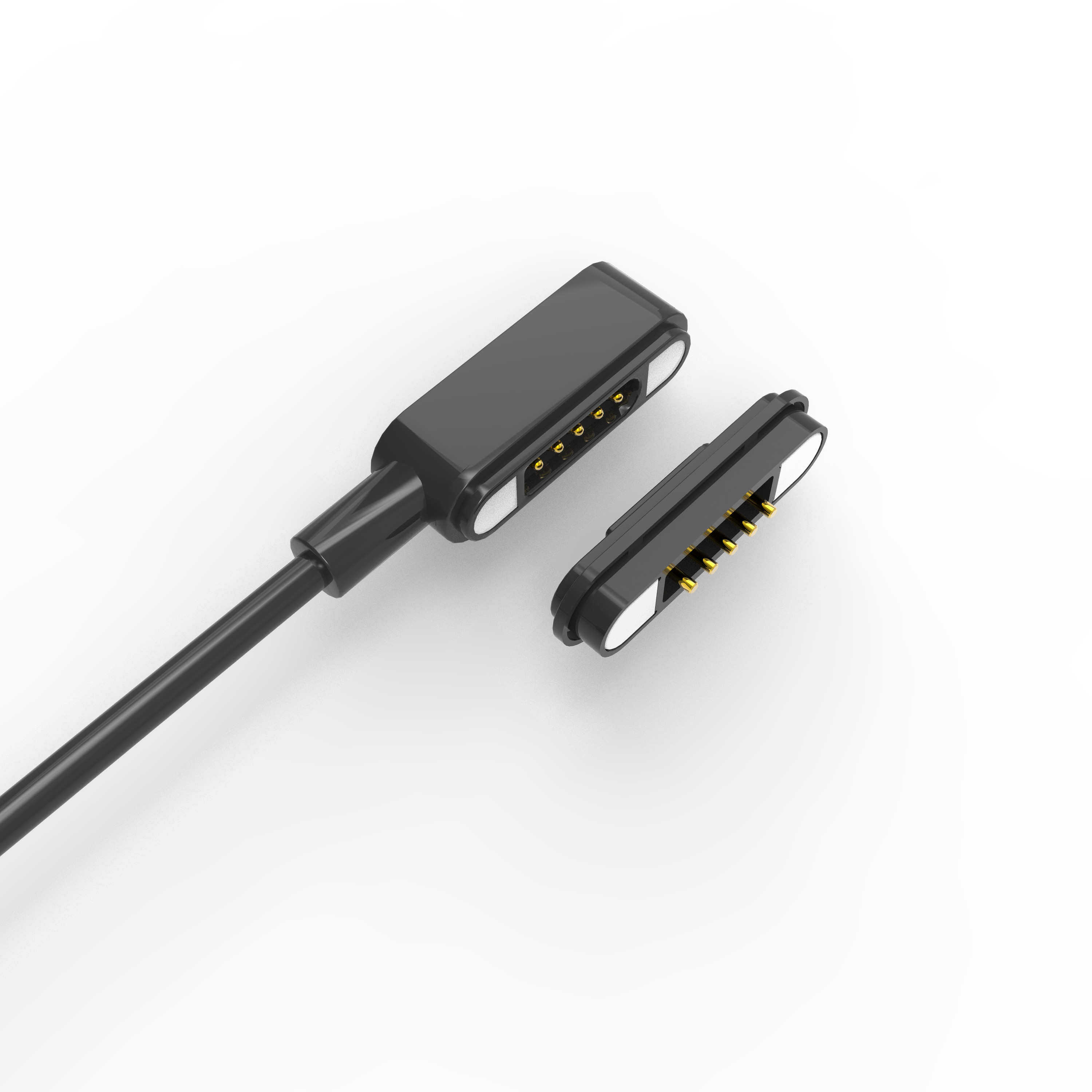

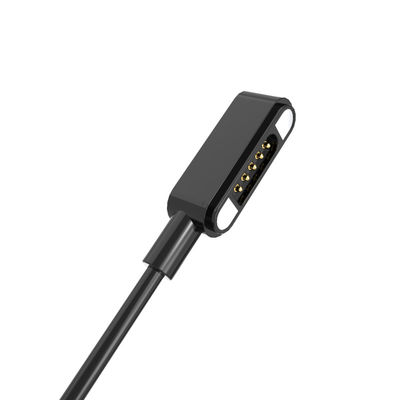

스프링 로딩 된 자기 케이블 커넥터 5 핀 자기 데이터 커넥터 검은색

자기 케이블 커넥터 포고 5 핀 커넥터 스프링 로딩 커넥터

1재료 및 건설

포고 핀: 구리, 금으로 칠한 표면 (작은 접촉 저항과 부식 저항을 보장합니다).

USB 커넥터:내구성 및 보호 기능을 위해 스테인리스 스틸 껍질 (USB 2.0)

주택:HTN (High-Temperature Nylon) + 30% 필러, UL94 V-0 등급 (화염 retardant, 높은 온도에 견딜 수 있습니다.)

외부 곰팡이 (연결):검은색 TPE 80A (유연하고 가려움증에 저항하는 열탄화성 엘라스토머)

자석:네오디미움 철보론 (NdFeB) 영구 자석 (고성능, 강한 접착력)

케이블과다 복용3.5mm,4핵

빨간색과 검은색: 65개 나선 × 0.08mm (연금 금속, 더 높은 전류 용량).

하얀색과 녹색: 16개 나선 × 0.08mm (진료/신호를 위한 가능성이 높은 진료된 구리)

단열:검은색 TPE 코팅(유연하고 내구성)

2기계적 특성

스프링 힘: 1.0mm 작업 높이에서 80g ± 20g (정확한 접촉 압력을 보장)

자기 접착력:> 550G (보안된 남성-여성 도킹)

사용기간: 50,000회 이상 (고속성)

안전장치: 단축 방지 설계 및 정렬을 위한 극성 표시

3전기적 특성

정압: 12V DC

현재 등급:

연속: 3.0A

피크 (순간적): 최대 4.0A

접촉 저항: ≤50mΩ (저전력 손실)

준수: RoHS & REACH (환경 친화적)

4어플리케이션

모듈형 전자제품: 웨어러블 기기, 사물인터넷 기기, 분리 가능한 센서

PCB 연결: 보드에 용접되거나 오버 폼.

USB 호환 시스템: 전력 공급 (12V/3A) 을 USB 2를 통한 데이터와 결합합니다.0.

높은 신뢰성 사용: 자동차, 의료 또는 산업 장비 (UL94 V-0 및 50k 사이클 수명 덕분에).

5핀 자기 연결 장치 파라미터:

5핀 남성 케이블 연결 장치 기술 도면 (중추적인 차원):

5핀 여성 자석 연결 장치 기술 도면 (중요한 차원):

주문하는 방법
* 당신은 우리에게 그림이나 샘플을 보내

* 우리의 전문 엔지니어링 팀은 평가를 수행

* 당신은 도면을 비교하고 우리는 샘플을 만들어 당신에게 보낼 것입니다

* 샘플을 테스트하고 승인한 다음 주문하고 50% 보증금을 지불합니다

* 우리는 제품을 만들기 시작합니다

* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다

* 우리는 DHL, TNT, UPS, FEDEX로 제품을 배달합니다

지불 기간:T/T,50% 보증금,50% 잔액

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
