| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VID0404A / VIC0450B |
| 문서: | VID0404A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 케이블 커넥터 | 소재: | THN, 구리, SUS304, NdFeB N52,TPE |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 연속 작업식 경향: | 3.0A | 최대 순간 전류: | 4.0A 최대 |
| 전압: | 12V | 자기력: | 550g |
| 기계적 생명: | 50000 사이클 분 | 콘택 저항: | 50mΩ 최대 (PIN) |
| 염수 분무 시험: | 48h | ||
| 강조하다: | 자동차 자기 케이블 커넥터,자기 케이블 커넥터 검은색,4핀 자석 충전기 550g |
||

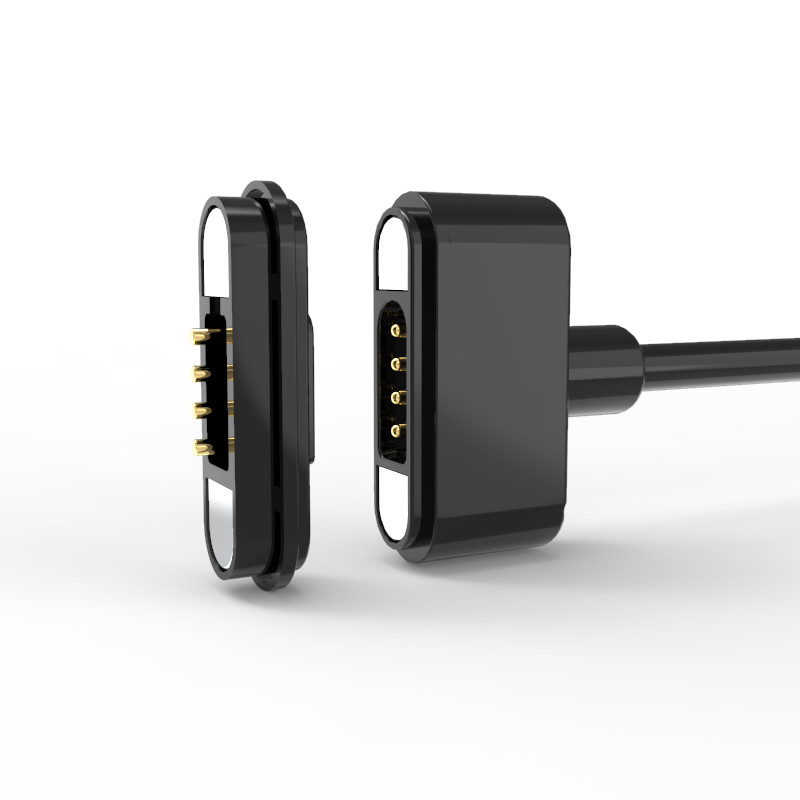

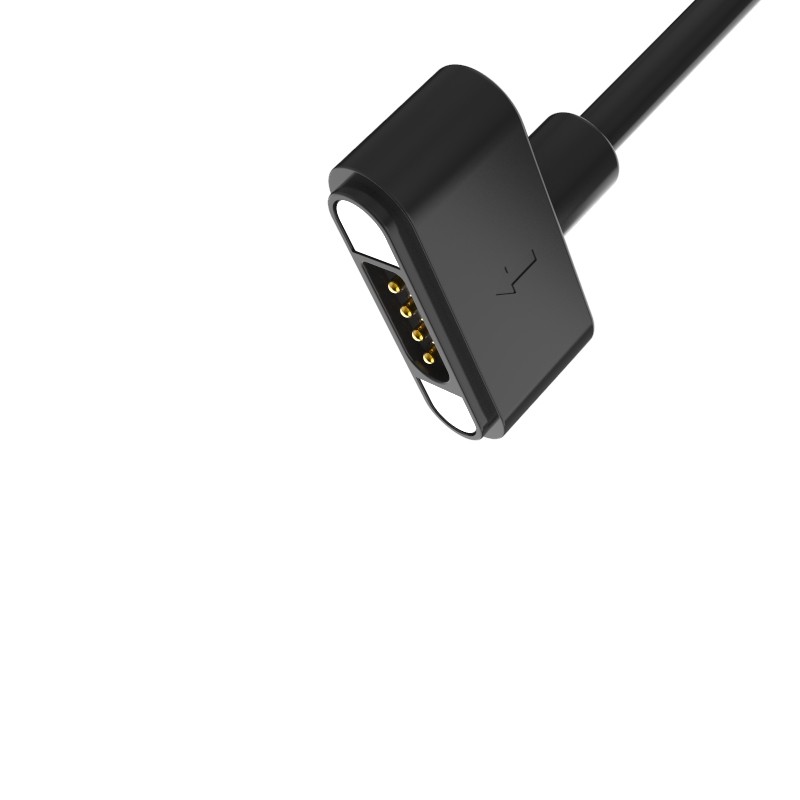

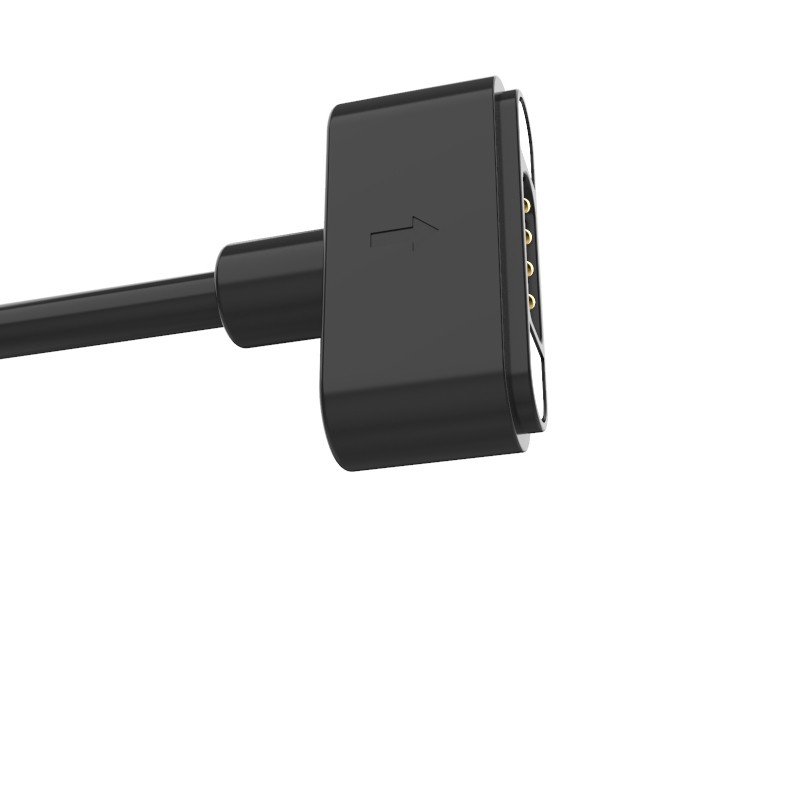

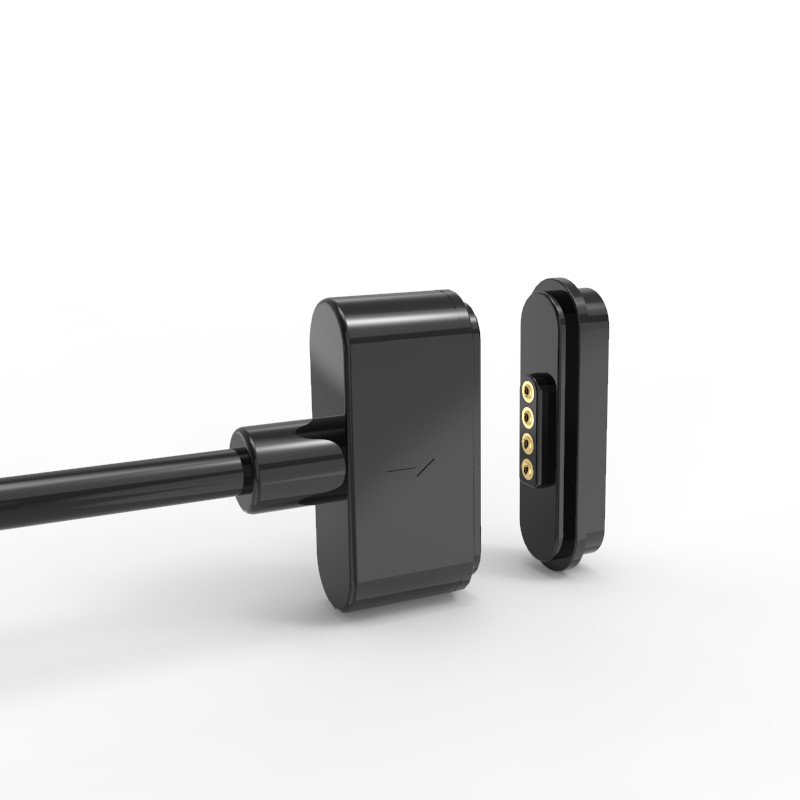

자동차 전력 자기 충전 케이블 커넥터 4핀 포고 핀
자기 케이블 커넥터 케이블 재료는 결합의 검은 TPE 80A 외형,IR OD3.5mm 4C (붉고 검은색: 65*0)08, 흰색과 녹색: 16*0.08, 틴 접착 된 구리 와이어) 검은 TPE로 덮여 있습니다.
4pin 자기 케이블 커넥터 자석은 네오디?? 철 붕 (NdFeB) 이며, 자석의 등급은 N52이며, 자기 케이블 커넥터 남성 및 여성 도킹의 접착력은 550G 이상입니다.
주요 특징:
✔프리미엄 NdFeB 자석사용네오디엄 철보르 (NdFeB), 가장 강한 영구 자석 재료, 안전한 고정, 우수한 자기 힘, 그리고 장기 내구성을 보장합니다.
✔빠르고 안전한 충전/데이터 전송효율적인 전력 공급 ([X] 빠른 충전을 지원) 및 안정적인 신호 전송 (USB/HDMI/등) 을 위해 설계되었습니다.
✔RoHS 및 ISO 9001 인증세계적 환경 및 품질 표준을 준수하여 안전과 신뢰성을 보장합니다.
✔착용 저항성 디자인손쉽게 스냅인 고정 및 분리 안전성으로 항구 손상을 방지합니다.
✔사용자 정의 가능한 솔루션OEM/ODM 프로젝트의 짧은 진행 시간, 고객의 사양에 맞춘 ( 모양, 극성, 보호 등)
4핀 자기 케이블 커넥터 파라미터:
|
이름 |
자기 케이블 커넥터 |
|
종류 |
DIP |
|
핀 |
4핀 또는 사용자 정의 |
|
피치 |
2.20mm |
|
케이블 길이 |
1000mm±20 |
|
케이블 재료 |
TPE |
|
포고 핀 |
금속 |
|
주택 |
검은색 HTN+30%GF UL94 V-0 |
|
자석 |
NdFeB N52 플래팅 니 |
|
자기 힘 |
550g |
|
스프링 힘 |
80g±20g,at1.0mm 작업하는 뚜라기. |
|
기계적 수명 |
501000 사이클 분.. |
|
연속 작동 전류 |
3.0A |
|
최대 순간 전류 |
4최대 0.0A |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
High 전압 테스트 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
소금 스프레이 테스트 |
48H |
|
레이아웃 허용 |
±0.05mm |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
4핀 남성 자기 케이블 연결 장치 도면 크기:
4핀 여성 자석 연결 장치 도면 크기:
자기 연결 장치의 장점:
1) 자동 흡수 연결 경험; 쉬운 조작;
2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.
3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.
4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;
5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;
6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.
8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;
9) 자석 위치, 자석 사용 및 구조
방향 (이 사용자 지향적이고 사용자 친화적입니다)
10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.
11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;
12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0
왜 UPE를 선택했나요?
정밀 공학으로 고기술 생산
품질을 손상시키지 않고 경쟁력 있는 가격
일관성 있는 성능을 위한 체계적인 품질 관리
합리적인 비용 관리 절차
자기 케이블 커넥터 적용:
주문하는 방법
* 당신은 우리에게 그림이나 샘플을 보내
* 우리의 전문 엔지니어링 팀은 평가를 수행
* 당신은 도면을 비교하고 우리는 샘플을 만들어 당신에게 보낼 것입니다
* 샘플을 테스트하고 승인한 다음 주문하고 50% 보증금을 지불합니다
* 우리는 제품을 만들기 시작합니다
* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다
* 우리는 DHL, TNT, UPS, FEDEX로 제품을 배달합니다
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
