| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9001 |
| 모델 번호: | LBC0171A |
| 문서: | LBC0171A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $0.8-$3 |
| 포장 세부 사항: | 1000pcs/PE 백 (고객 요구 사항에 따른) |
| 배달 시간: | 10-15 근무일 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 포고 핀 커넥터 | 종류: | 직각 |
|---|---|---|---|
| 소재: | C3604, C3602, SUS304, THN | 전단력: | 0.8mm 작업 스트로크에서 70g +/- 20g |
| 전체 Storke: | 1.0 밀리미터 | 전류 및 전압: | DC12V,1A |
| 콘택 저항: | 50mΩ 최대 작업 높이 | 염수 분무 시험: | 48h |
| 제품 작동 온도: | 260 ℃ ± 5 ℃ 20S ± 2s | 제품 사용 환경 :: | 80 ℃ ~ 130 ℃ (실험실 테스트) |
| 강조하다: | 남성과 여성 포고 핀 연결 장치,포고 핀 커넥터 2.5mm 피치,스프링 로딩 핀 커넥터 오른쪽 각 |
||

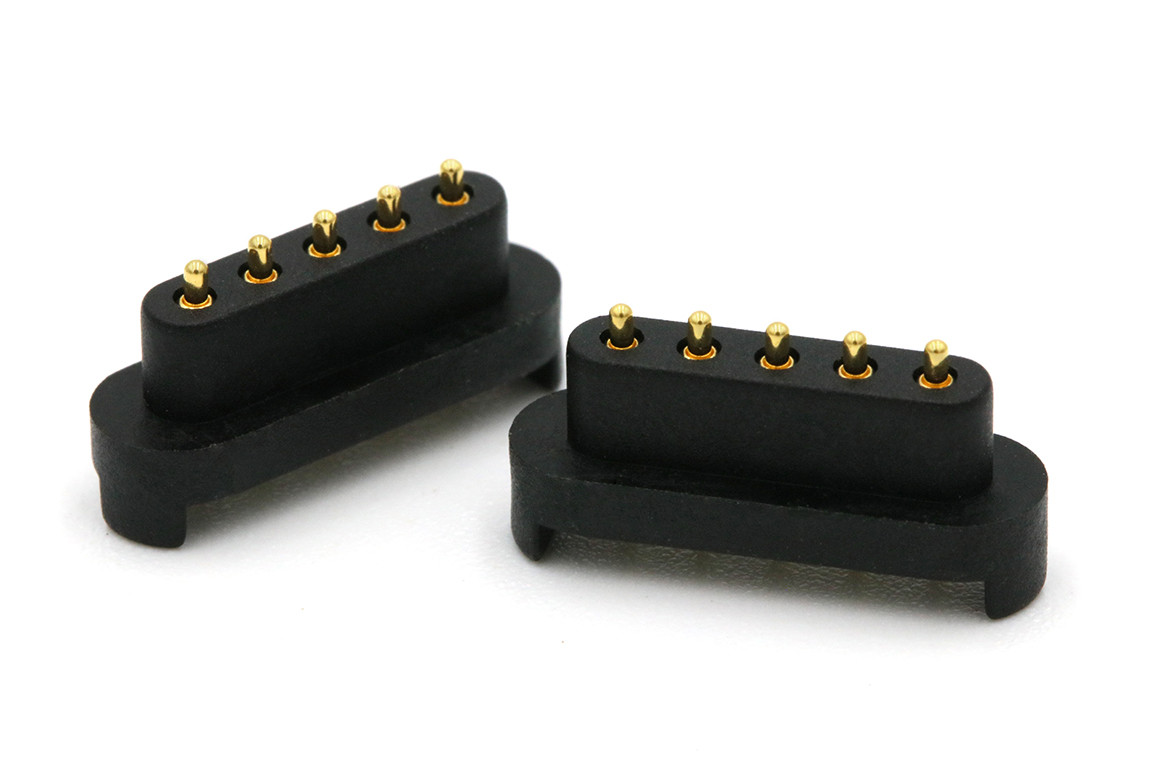

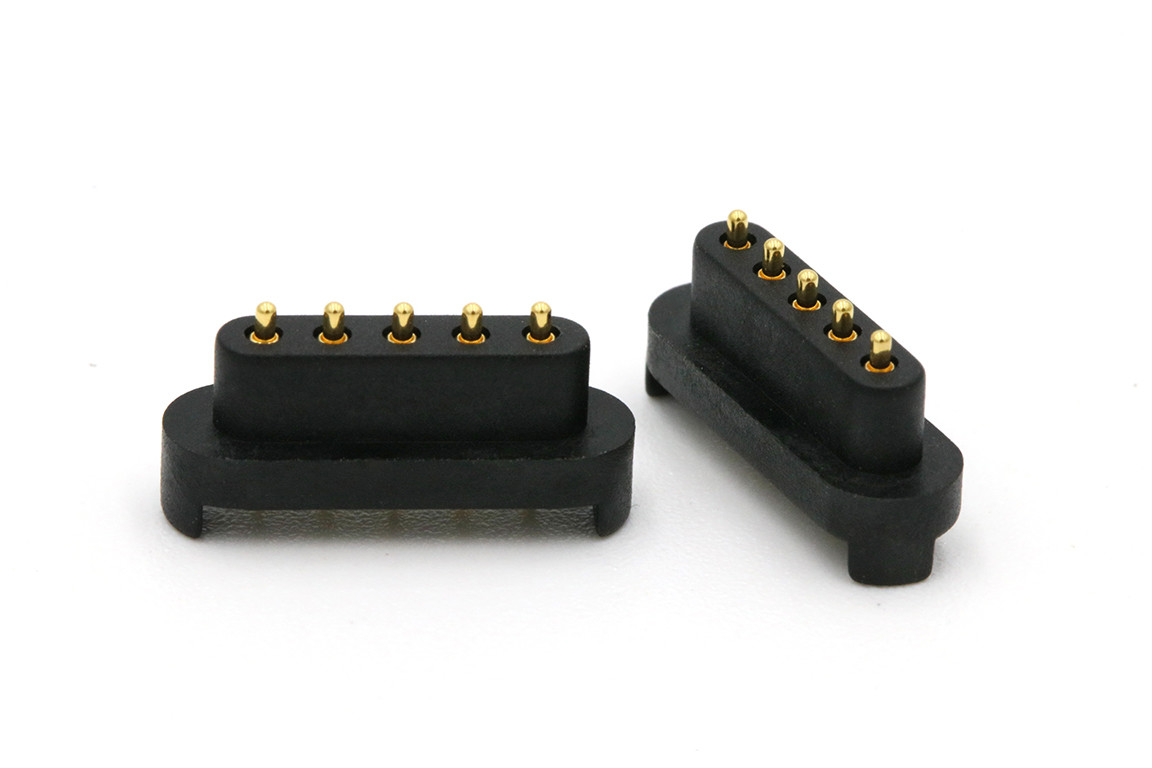

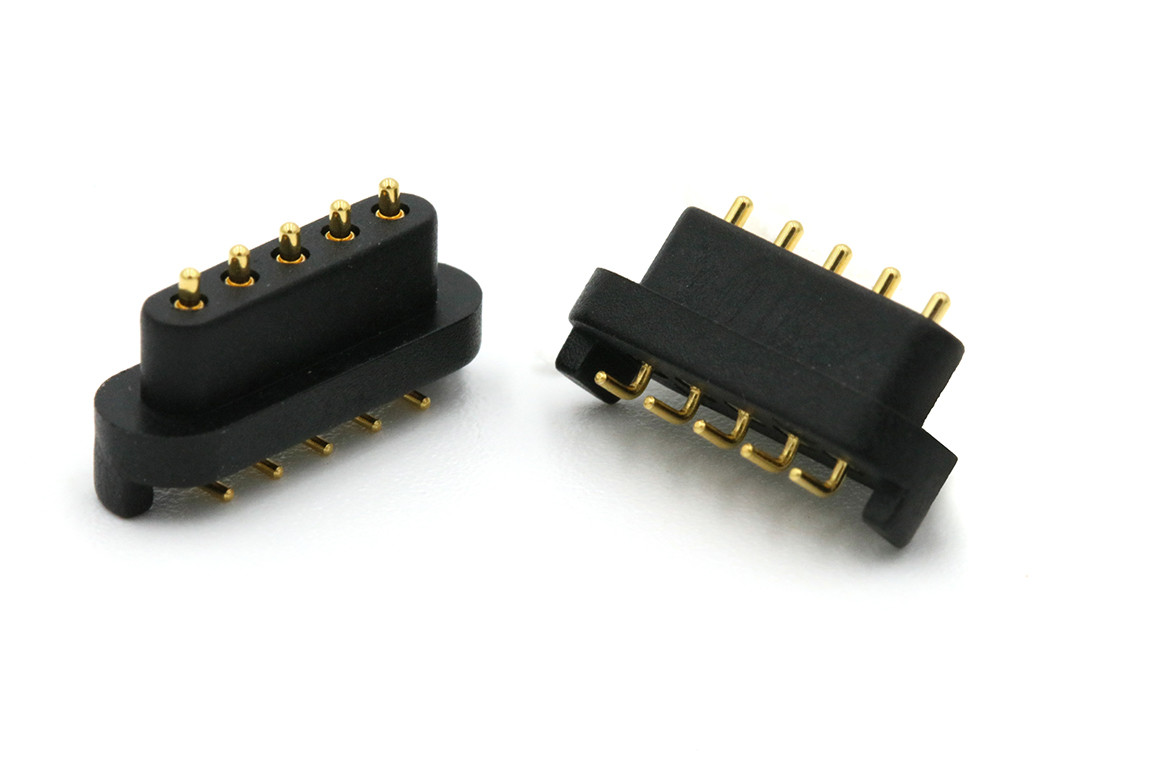

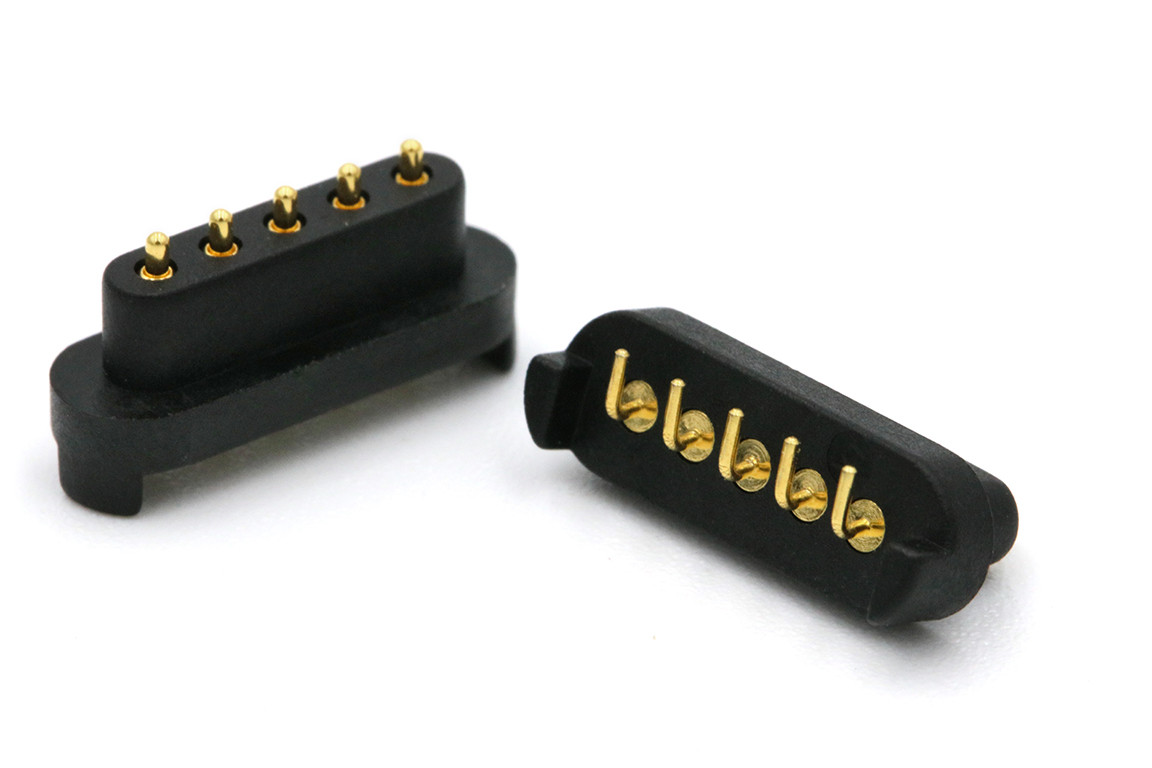

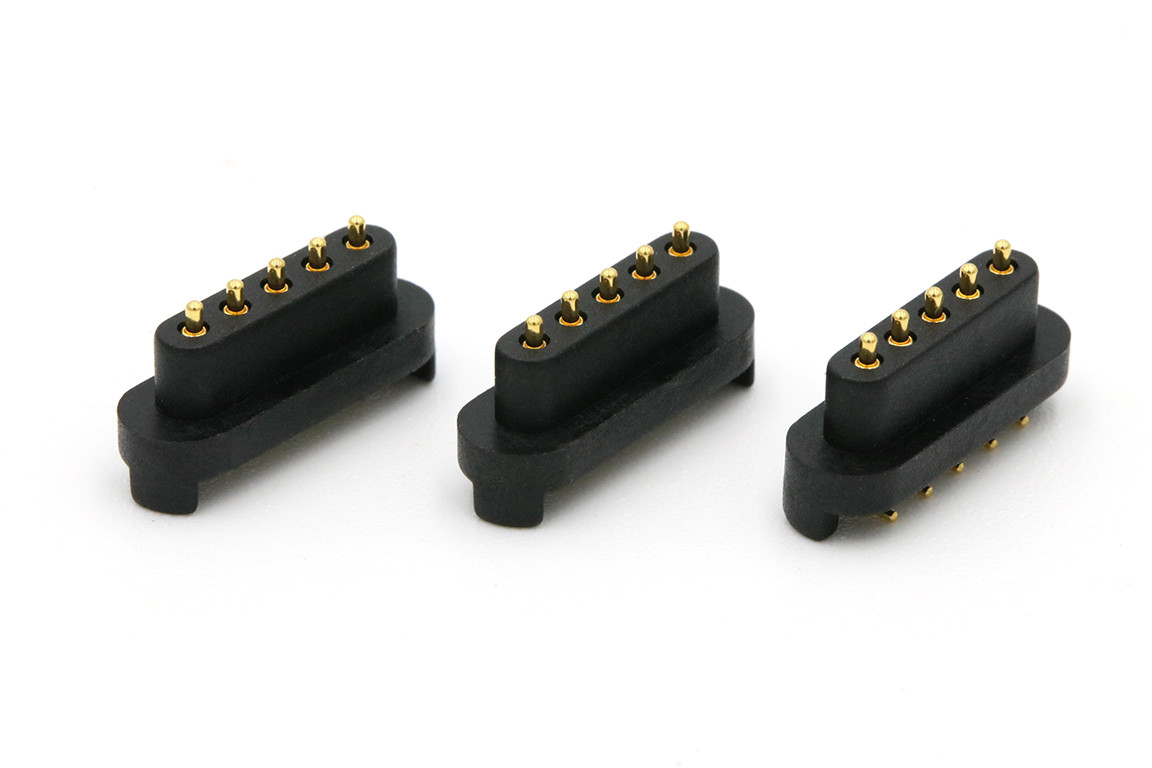

HTN 남성 및 여성 2.5mm 피치 오른쪽 각 포고 핀 스프링 로딩 커넥터
포고 핀 (Pogo Pin) 은 휴대 전화 및 기타 전자 제품에서 사용되는 정밀 커넥터입니다.
그것은 다양한 전자 제품에서 널리 사용되며 신호 전송 연결에서 역할을합니다.
포고 핀은 세 가지 기본 구성 요소의 바늘 샤프트, 스프링 및 바늘 튜브로 형성 된 스프링 프로브의 일종입니다.내부에 정밀 스프링 구조를 갖춘.포고 핀은 다른 응용 프로그램에 따라 다른 외관을 가지고 있습니다. 표면 코팅은 일반적으로 금으로 덮여 있으며, 이는 항 경화 기능, 기계적 특성을 더 향상시킬 수 있습니다.전기적 특성, 등등
그것의 모양 구조는: 평평한 바닥 유형, 플러그 플레이트 유형, 굴곡 유형, 이중 바늘 샤프트, 스레드 유형, 용접 와이어 유형, 측면 구멍 유형 등으로 나뉘어 있습니다. 내부 구조는 다음과 같이 나뉘어 있습니다.뒷부어 유형, 슬라이싱 기울기, 둥근 공을 가진 슬라이싱 기울기, 구멍 유형, 꼬리 플러그 유형, 이중 머리 유형, 등
플래팅 선택: 정규 골드 플래팅, 니켈 플래팅 등. 전류 범위: 정규 0.5-3A, 높은 전류 5-30A. 이동 범위: 스프링의 압축 스트로크를 의미합니다.
포고 핀 커넥터의 장점
포고 핀 커넥터 (Pogo Pin Connector) 는 스프링 핀 또는 포고 핀으로 일반적으로 알려져 있으며 몇 가지 장점을 제공합니다.
* 신뢰성
* 컴팩트 디자인
* 유연성
* 사용 편리함
* 내구성
2.5MM 피치 오른쪽 앵글 포고 핀 스프링 로딩 커넥터 파라미터 목록:
|
단열기
|
검은색 HTN+30%GF UL94 V-0
|
|
펌프
|
C3604, 60~100u Ni 이상 5u Au로 접착
|
|
배럴
|
C3602, 60~100u Au 이상 Ni
|
|
봄
|
SUS304, 접착 1u·Min Au
|
|
스프링 힘
|
70g+/-20g 0.8mm 작업 도중
|
|
뚜라기 뚜라기
|
10.0mm
|
|
기계 시험
|
10000회 미니
|
|
가속 전류
|
1A 맥스
|
|
전압 |
DC 12V |
|
접촉 저항 |
최대 50 밀리오엄
|
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
|
ROHS 또는 REACH에 맞는 제품 최고의 사용을 보장하기 위해 작업 높이에 따라 작동하십시오. 엔지니어링 도면에 따라 최대 허용 압축을 초과하지 마십시오. |
|
2.5MM 피치 오른쪽 앵글 포고 핀 스프링 로딩 커넥터 그림 크기:
우리의 장점과 당신의 선택:
* 15A-30A 시리즈로 UPE 전문 맞춤형 고 전류 Pogo 핀, 그것은 대량 생산되었습니다.
* 1.27mm로 개발된 UPE,2.0mm 2.54mm pitch 표준 남성 및 여성 2pin-40pin Pogo 핀 커넥터와 SMT / DIP / 오른쪽 각 / Solder Cup.
* 포고 핀 라이프 테스트 최대 1000,000 회
* 모든 제품은 HF, RoHS REACH 표준을 통과 할 수 있습니다.
* 100% 전기 테스트 보고서를 제공 물품 배달 전에.
*다양한 모양의 사용자 정의가 가능합니다. 작은 구조와 높은 흐름.
서비스 아이디어:
1고객들에게 맞춤형, 소량, 다종류, 원스톱 서비스를 제공하기 위해 최선을 다하고 있습니다.
2빠른 반응과 효과적인 커뮤니케이션, 정제된 서비스
3ISO 9001 및 ERP 시스템의 엄격한 구현, 품질과 표준 생산 통제에 엄격하게 재료 공급.
4. 무료 디자인 지원 샘플, 품질은 안전하고 신뢰할 수 있습니다, 가격은 경쟁적입니다.
왜 고객들이UPE?
1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
포고 핀 커넥터 적용 분야:
주문하는 방법
* 당신은 우리에게 그림이나 샘플을 보내
* 우리의 전문 엔지니어링 팀은 평가를 수행
* 당신은 도면을 비교하고 우리는 샘플을 만들어 당신에게 보낼 것입니다
* 샘플을 테스트하고 승인한 다음 주문하고 50% 보증금을 지불합니다
* 우리는 제품을 만들기 시작합니다
* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다
* 우리는 DHL, TNT, UPS, FEDEX로 제품을 배달합니다
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
모든 질문은 union@upetech.net로 보내십시오.
