| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9001 |
| 모델 번호: | 2 스프링로드 된 접촉 포고 핀 |
| 최소 주문 수량: | 5000 |
| 가격: | $0.8-$3 |
| 포장 세부 사항: | PE |
| 배달 시간: | 10-15 근무일 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 2 핀 포고 연결기 | 종류: | DIP |
|---|---|---|---|
| 소재: | C3604, SUS304, THN | 표면 처리: | 금 도금법 |
| 콘택 저항: | 50mΩ 최대 작업 높이 | 염수 분무 시험: | 48h |
| 제품 작동 온도: | 260 ℃ ± 5 ℃ 20S ± 2s | 제품 사용 환경 :: | 80 ℃ ~ 130 ℃ (실험실 테스트) |
| 강조하다: | 금으로 칠한 2 핀 포고 커넥터,2 핀 포고 커넥터 DIP 타입,디프 타입 스프링 로딩 된 포고 핀 |
||

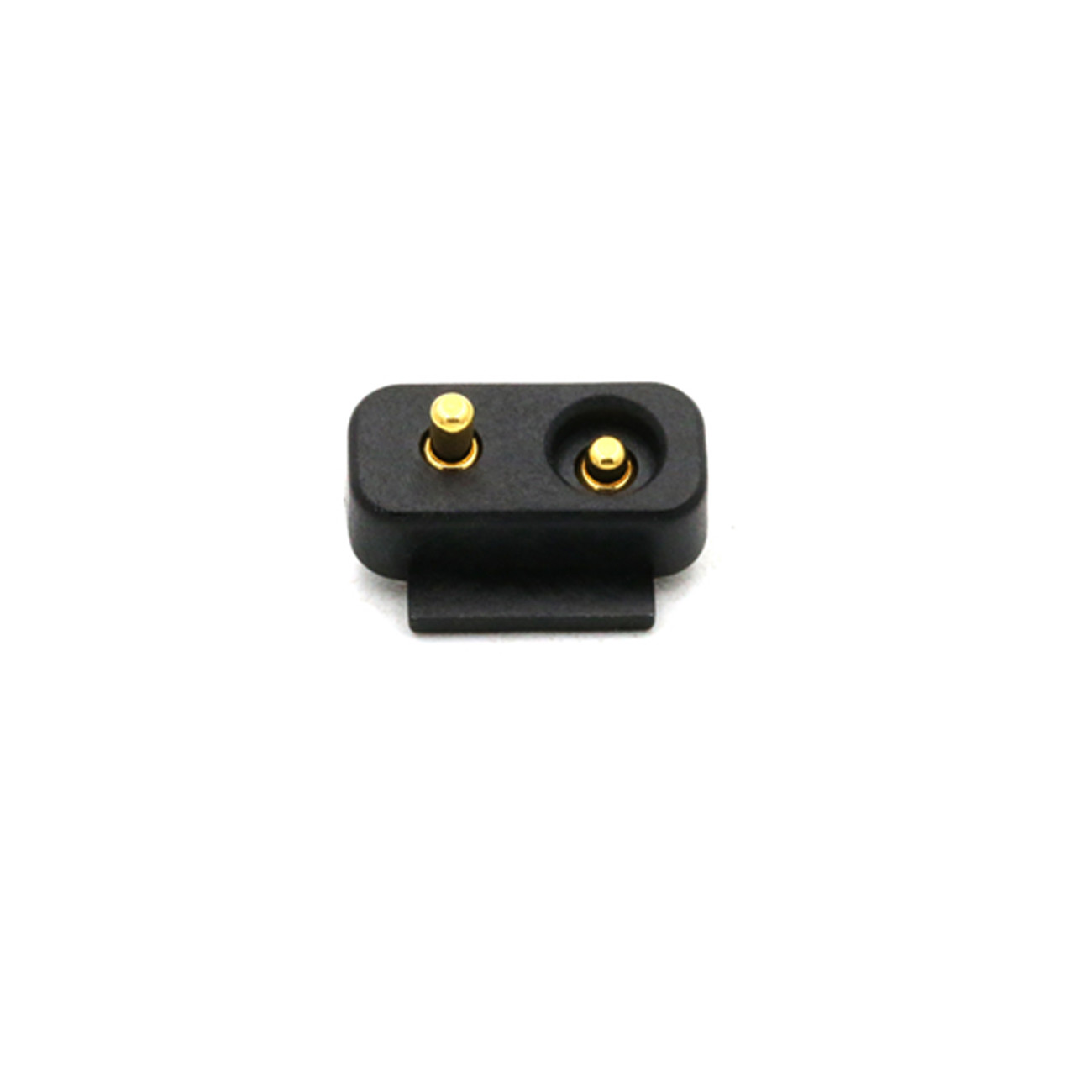

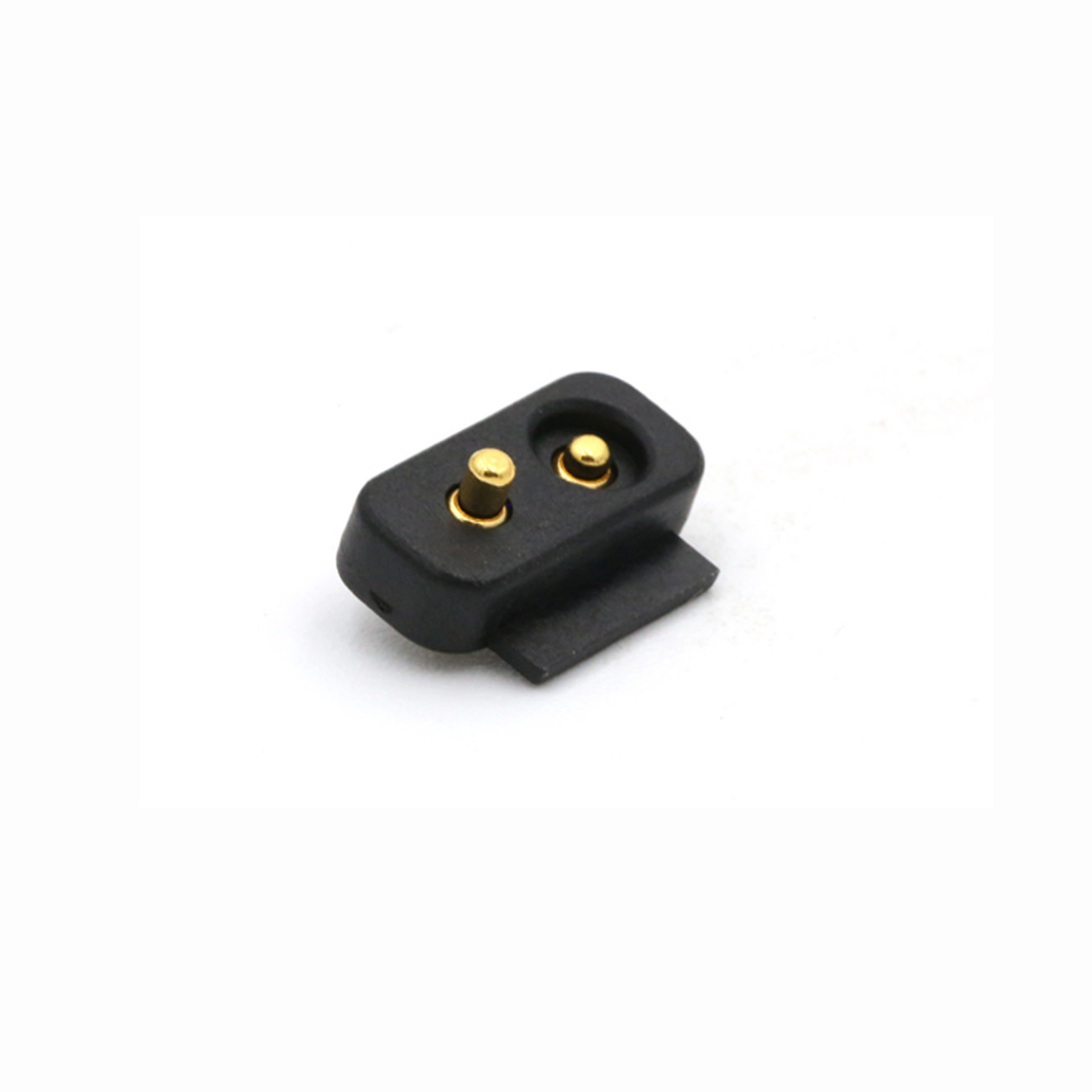

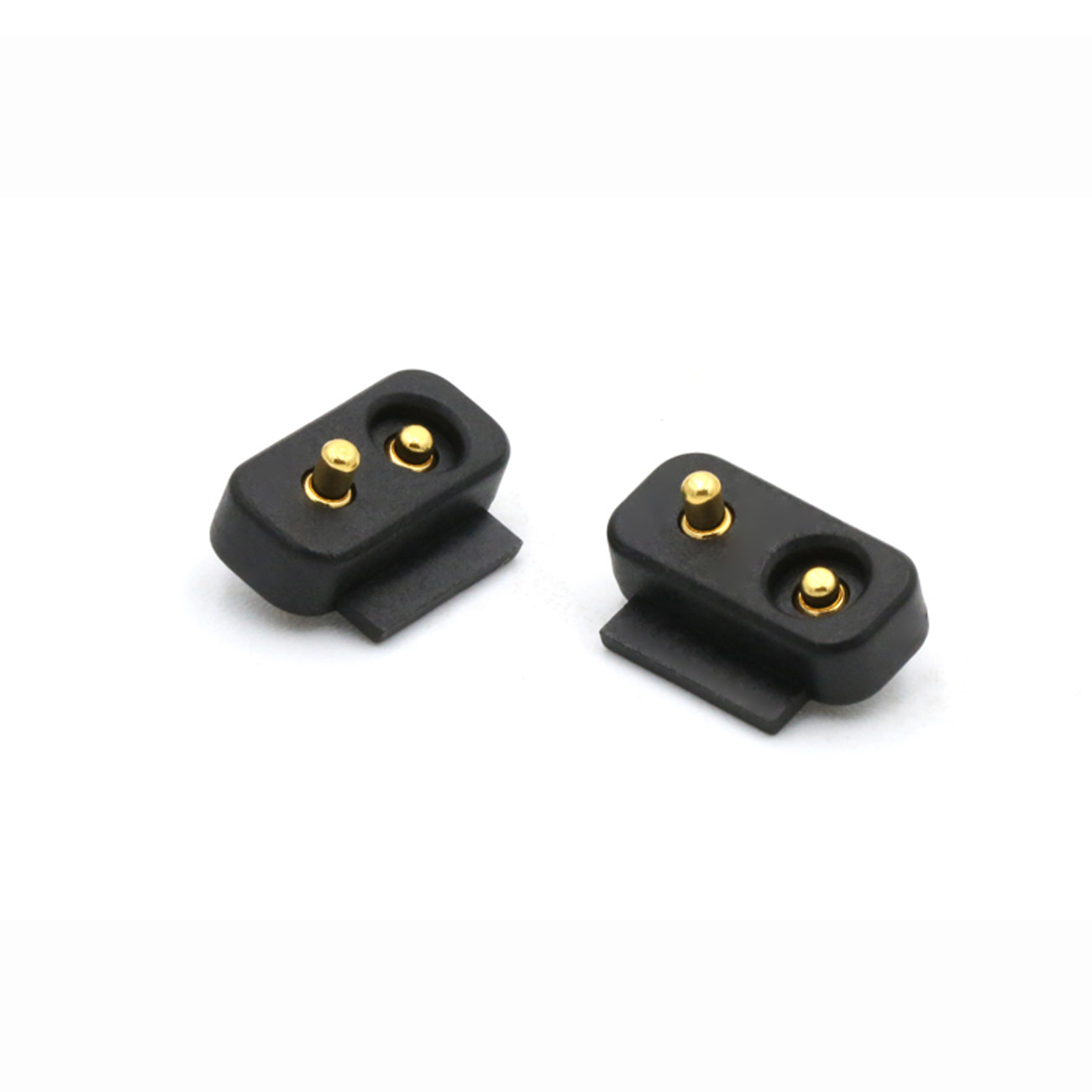

2pin 스프링 로딩 된 접촉 포고 핀의 고 온도 저항 플라스틱.UPE 전문 사용자 정의 고 전류 포고 핀 커넥터 15A-30A 시리즈와 1000,000 회로까지의 수명 테스트.스프링 로딩 된 커넥터 재료와 코팅은 ROHS 및 REACH 표준에 적합합니다.
UPE 포고 핀 커넥터의 장점
포고 핀 커넥터 (Pogo Pin Connector) 는 스프링 핀 또는 포고 핀으로 일반적으로 알려져 있으며 몇 가지 장점을 제공합니다.
신뢰성:CLIP 기술을 사용하는 UPE Pogo 핀은 진동과 기계 충격에 노출된 환경에서도 일관성 있고 신뢰할 수 있는 전기 연결을 제공합니다.
컴팩트 디자인:작은 크기 때문에 좁은 공간에 잘 들어갈 수 있습니다. 현대적이고 소형적인 전자 기기에 적합합니다.
유연성:포고 핀은 표면 변동에 적응할 수 있고, 짝짓기 표면이 완벽하게 정렬되어 있지 않더라도 안정적인 연결을 보장합니다.
사용 편의성:사용 편리하고 설치와 유지보수가 간단합니다.
내구성:그들은 수 많은 연결 및 단절 주기에 견딜 수 있도록 설계되어 매우 내구성 있습니다
우리의 장점과 당신의 선택:
.15A-30A 시리즈로 UPE 전문 맞춤형 고 전류 Pogo 핀, 그것은 대량 생산되었습니다.
.UPE는 1.27mm로 개발되었습니다.2.0mm 2.54mm pitch 표준 남성 및 여성 2pin-40pin Pogo 핀 커넥터와 SMT / DIP / 오른쪽 각 / Solder Cup.
.포고 핀 라이프 테스트 최대 1000,000 회
.모든 제품은 HF, RoHS REACH 표준을 통과할 수 있습니다.
.100% 전기 테스트 보고서를 제공 물품 배달 전에.
.다양한 모양의 사용자 정의가 가능합니다. 작은 구조와 높은 흐름.
포고 핀 타입 구조와 설명:
SMT:좋은 안정성, 배럴의 바닥은 평평한 바닥 디자인으로 PCB 보드에 용접하기가 쉽습니다.
왜 고객들이UPE?
1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
스프링 로딩 커넥터 파라미터 성능
|
부품 이름 |
매개 변수 성능 표 |
|||
|
배럴 메터리아 |
금속 |
베릴륨 구리 |
광소 금속 |
|
|
플랑저 재료 |
금속 |
베릴륨 구리 |
광소 금속 |
스테인리스 스틸 |
|
스프링 옵션 |
스텐일 |
음악 선 |
|
|
|
플래팅 요구 사항 |
골드 아우
|
은-Ag
|
팔라디움 니켈 (Pd-Ni) |
|
|
가속 전류 |
1A, 2A, 3A, 5A, 15A 또는 30A (다양한 구조) |
|||
|
가등전압 |
DC 12V 24V |
|||
|
접촉 저항 |
30mΩ 최대 50mΩ (침착) |
|||
|
수명 테스트 |
501,000,000 회전 최소 1,000,000 회전 최대 |
|||
|
재공류 온도 |
265°, 4~5초 |
|||
|
POGO PIN 신뢰성 테스트 |
||||
|
유지력 |
시속 500±50의 정규 사이클로50최소 1000 회로 |
|||
|
습도 |
EIA-364-31,시험 방법 II, 조건 A 상대 습도에 대한 피험자 결합 연결 장치90%~95%RH, 온도 40°C ± 2°C 상대 습도 96ho어. |
|||
|
용접열에 저항력
|
EIA-364-56, 절차 5, 레벨 2 265°C+10/-0°C30~35초 동안
|
|||
|
소금 스프레이
|
EIA-364-26,시험 조건 B 피실험자 5±1% 염분 용액에 결합 된 연결 장치농도, 35+1°C/-2°C 48시간 동안 |
|||
|
스프링 힘 시험
|
정상 힘 시험 절차, 100g±20g 작업 높이
|
|||
|
온도 수명
|
EIA-364-17,시험 방법 A,조건 4,시험 시간 조건 A 피실험자 짝짓기85에 연결 장치°C± 2°C 96시간 동안 |
|||
|
용접 가능성
|
EIA-364-52 265±5으로 눌러°C, 60/40±5% Sn/pb 용접 4,0~5,0초 동안 |
|||
|
접촉 저항
|
EIA-364-23 최대 100 mA의 시험 전류로 접촉 저항을 측정최대 20mV 전압 |
|||
참조를 위해 사용자 정의 된 Pogo 핀 커넥터 중 일부:
포고 핀 커넥터 적용 분야:
