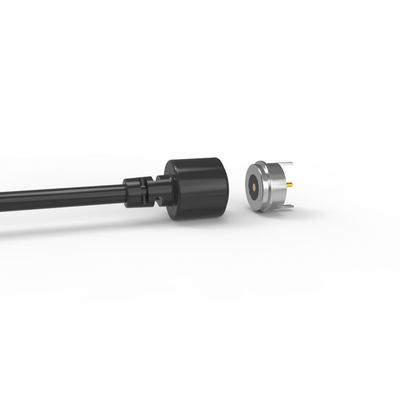

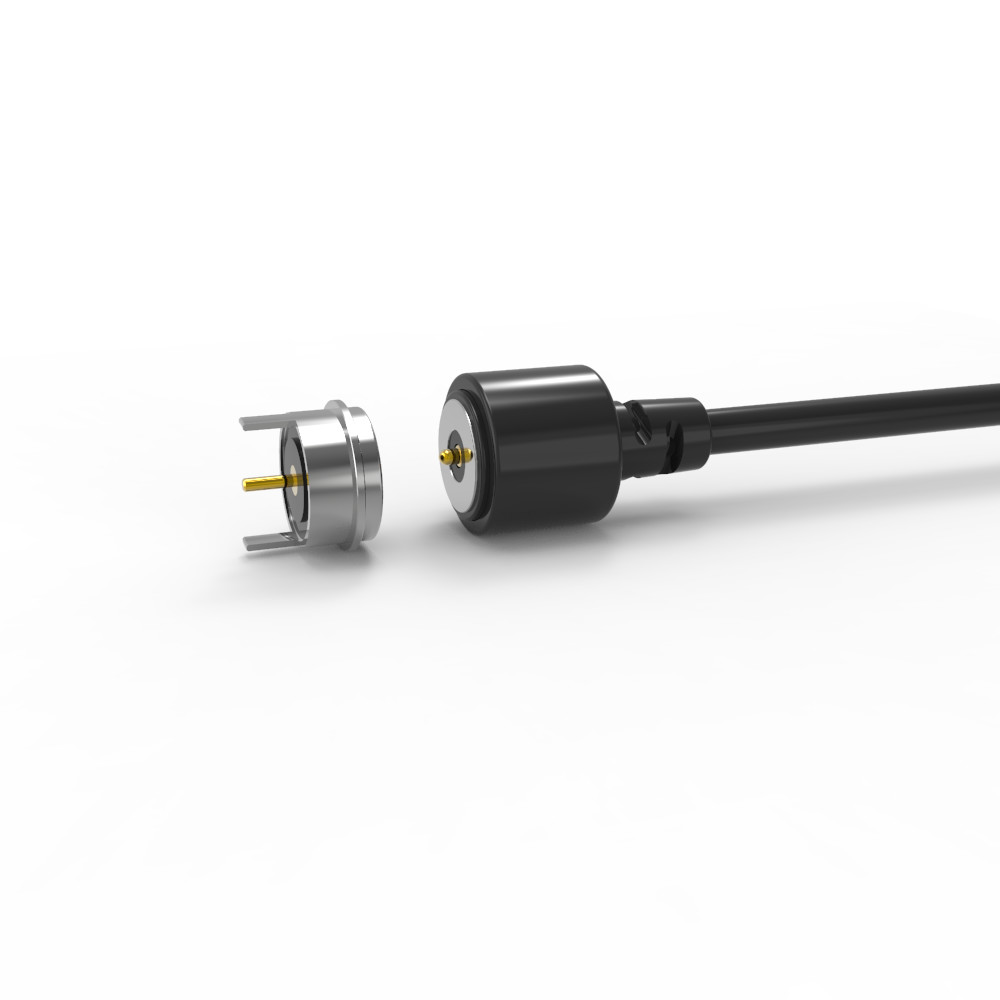

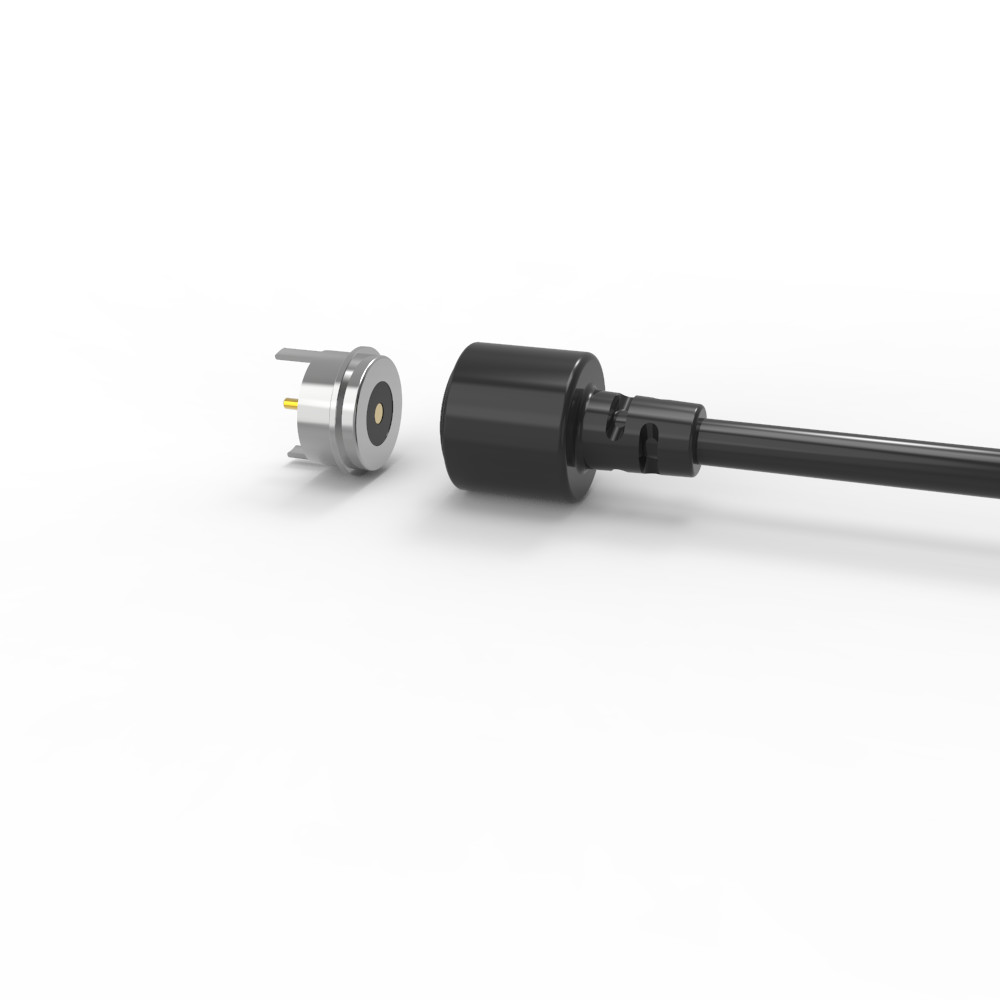

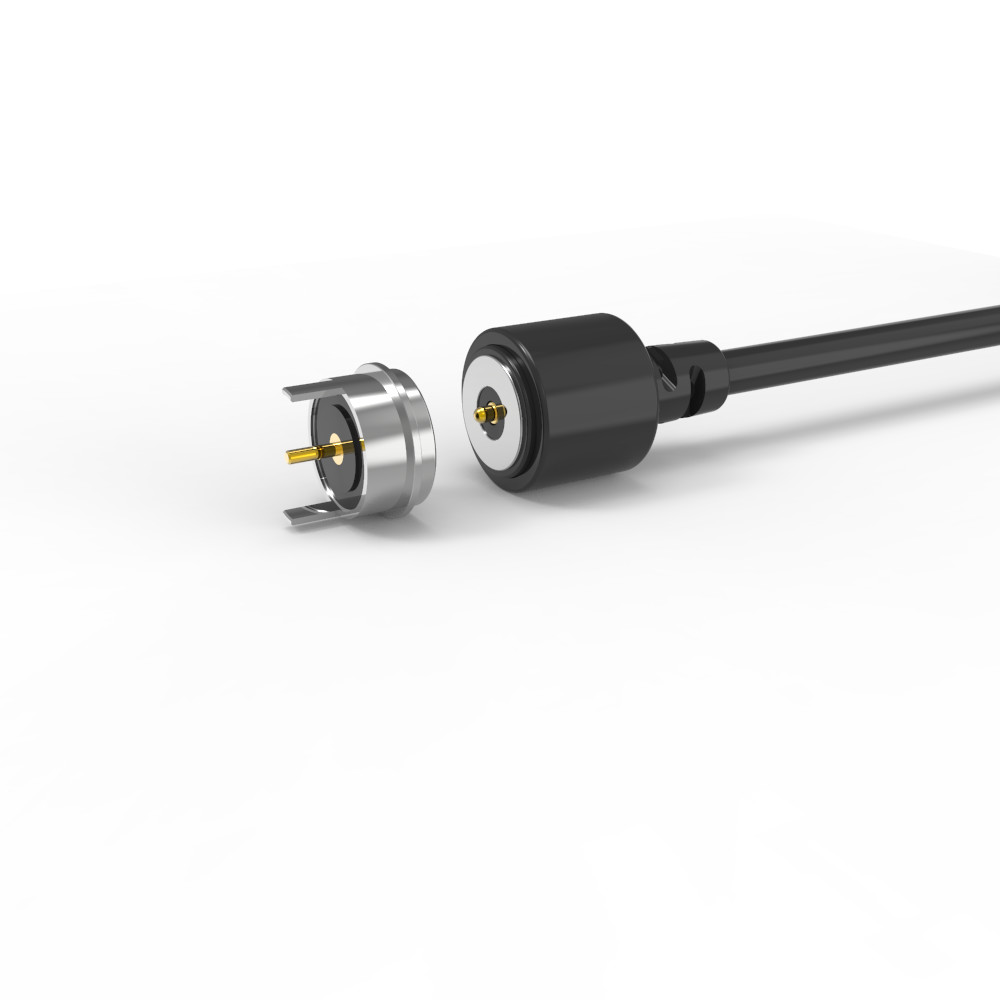

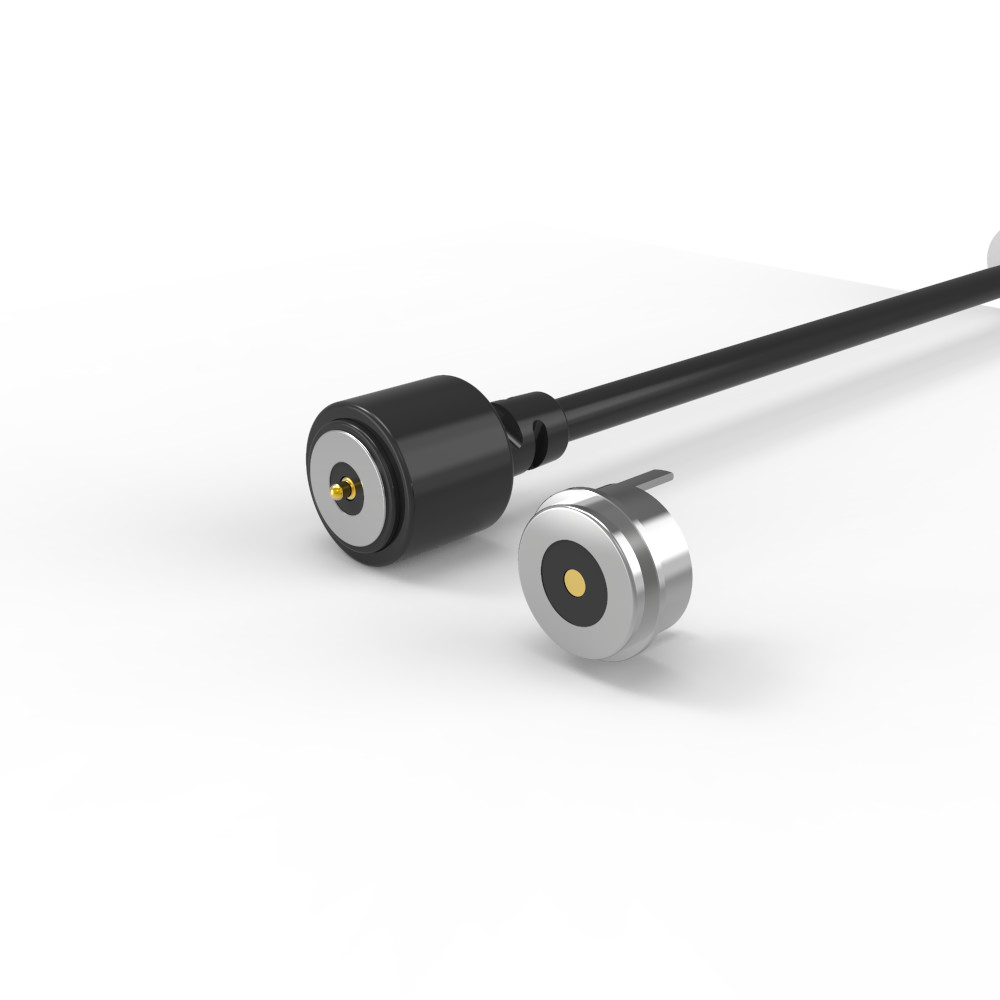

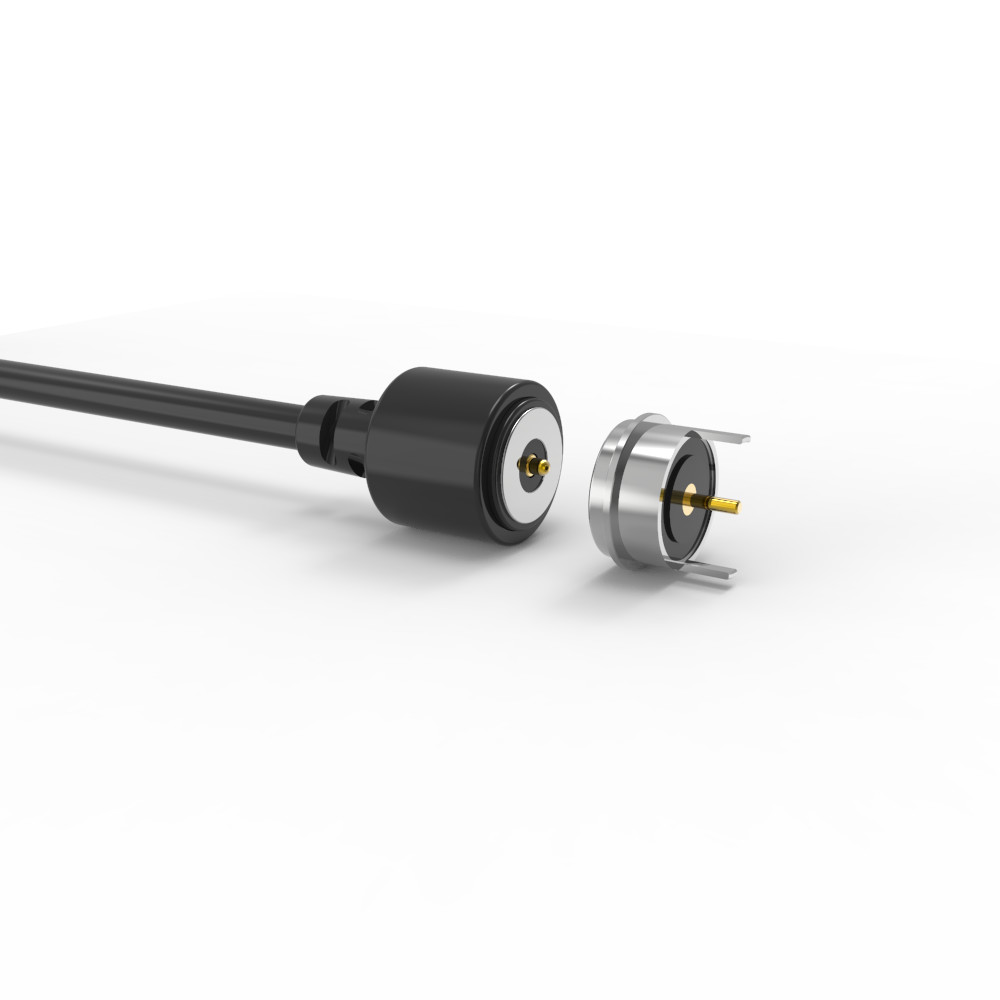

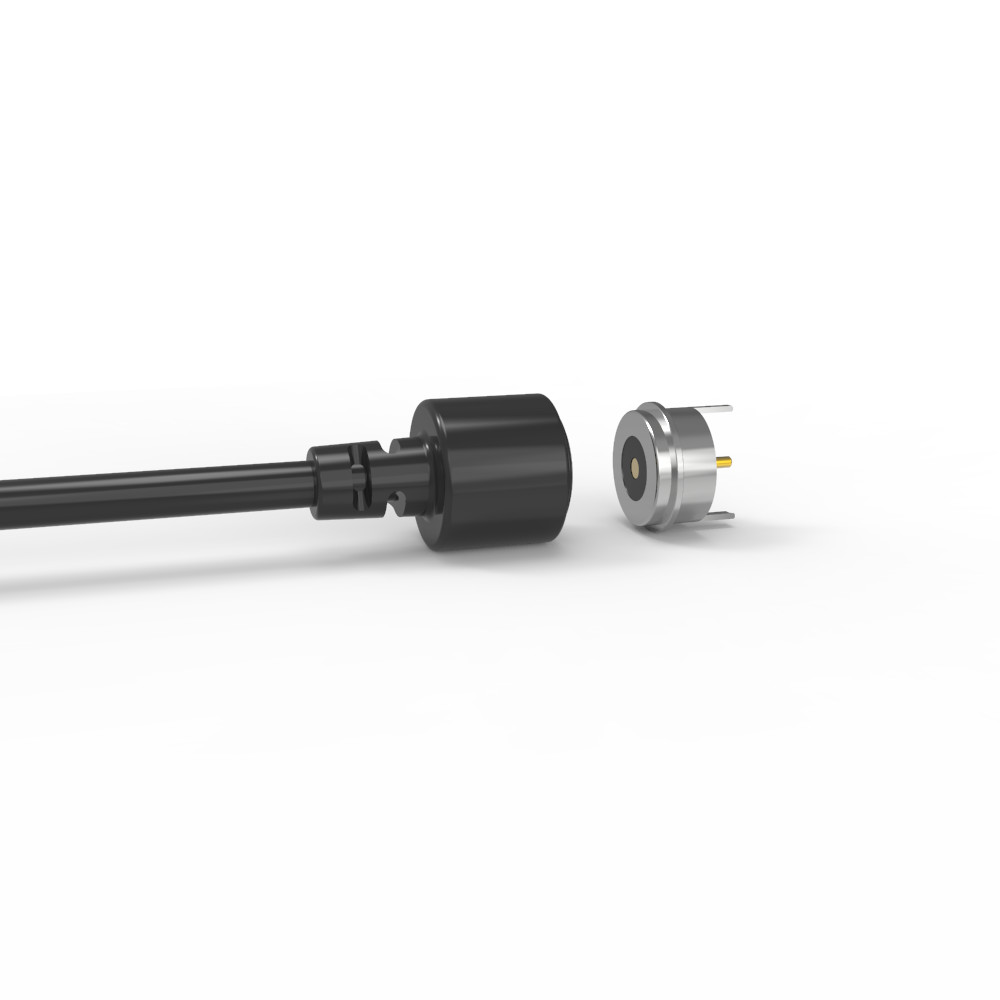

T자형 마그네틱 케이블 커넥터 블랙 90A 커넥터 자켓 라운드 마그네틱 커넥터

T자형 마그네틱 케이블 커넥터 블랙 90A 커넥터 자켓 라운드 마그네틱 커넥터.

UPE는 전문 마그네틱 커넥터 및 마그네틱 케이블 커넥터 제조업체입니다.

저희는 고객의 요구 사항을 충족하고 마그네틱 커넥터 맞춤형 서비스를 제공하기 위해 자체 전문 디자이너를 보유하고 있습니다. 다양한 고객의 필요에 따라 다양한 마그네틱 포고 핀 커넥터 제품 및 솔루션을 설계할 수 있습니다.

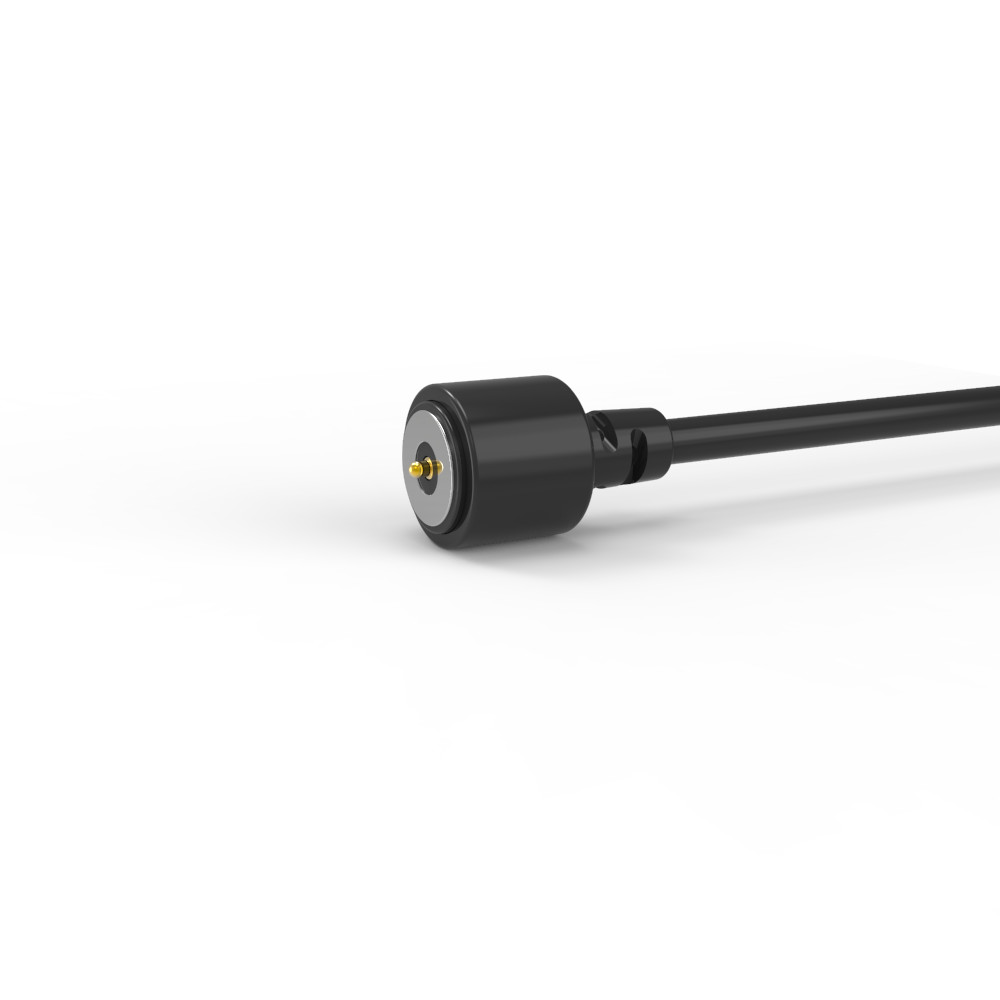

수컷 마그네틱 케이블 커넥터:

주요 구성 요소 및 재료:

1. 포고 핀 (전기 접점):

. 기본 재료: 황동.

. 도금: 플런저 (움직이는 팁) 및 배럴 (하우징)은 최소 5 마이크로 인치 (µ")의 금 (Au) 위에 60-100 마이크로 인치 (µ")의 니켈 (Ni). 이것은 우수한 내식성, 전도성 및 내구성을 제공합니다.

2. 하우징 (주요 플라스틱 바디):

. 재료: 블랙 HTN (고온 나일론)은 30% 유리 섬유 (GF)로 강화되었습니다..

. 가연성 등급: UL94 V-0 (우수한 난연성, 자체 소화성).

3. 자석:

. 유형: 네오디뮴 철 붕소 (NdFeB), 등급 N52 (가장 강력한 일반적으로 사용 가능한 등급).

. 도금: 니켈 (Ni) - 자석에 대한 부식 방지 기능을 제공합니다.

4. 케이블:

. 유형: 2-도체 (2C).

. 외경 (OD): 3.0mm.

. 도체: 43 AWG (TC43) 가닥, 각 0.08mm 직경 (유연성 제공).

5. 와이어 자켓 및 커넥터 자켓:

. 재료: 블랙 TPE (열가소성 엘라스토머).

. 경도: 90A 쇼어 (유연성, 내구성 및 그립의 균형).

기계적 사양:

1. 스프링 힘: 60g ±10g (즉, 50g ~ 70g) 포고 핀이 1.0mm의 작동 스트로크. 이것은 전기적 접촉을 위한 적당하고 신뢰할 수 있는 힘입니다.

2. 전체 스트로크: 1.20mm (포고 핀 플런저가 배럴로 압축될 수 있는 최대 거리).

3. 기계적 수명: 최소 10,000번의 결합 사이클 (연결/분리). 빈번한 사용에 적합한 견고한 설계를 나타냅니다.

전기적 사양:

1. 작동 전압: 12V DC.

2. 작동 전류: 2A (핀/쌍당).

3. 접촉 저항: 최대 50밀리옴 (mΩ) 지정된 조건에서 포고 핀 쌍당.

4. 테스트: 100% 단위는 개방 회로 및 단락 회로 테스트를 거쳐 기본적인 전기적 기능과 안전성을 보장합니다.

규정 준수 및 신뢰성:

1. 환경 규정 준수: RoHS (유해 물질 제한) 및 REACH (화학 물질의 등록, 평가, 승인 및 제한) 규정을 명시적으로 준수합니다. 대부분의 글로벌 시장에 필수적입니다.

2. 내식성 (염수 분무 시험): 표준 시험 방법 (예: ASTM B117)에 따라 48시간 노출. 이는 도금/재료에 대한 우수한 내식성을 나타내는 상당한 시험 기간이며, 까다로운 환경에 적합합니다.

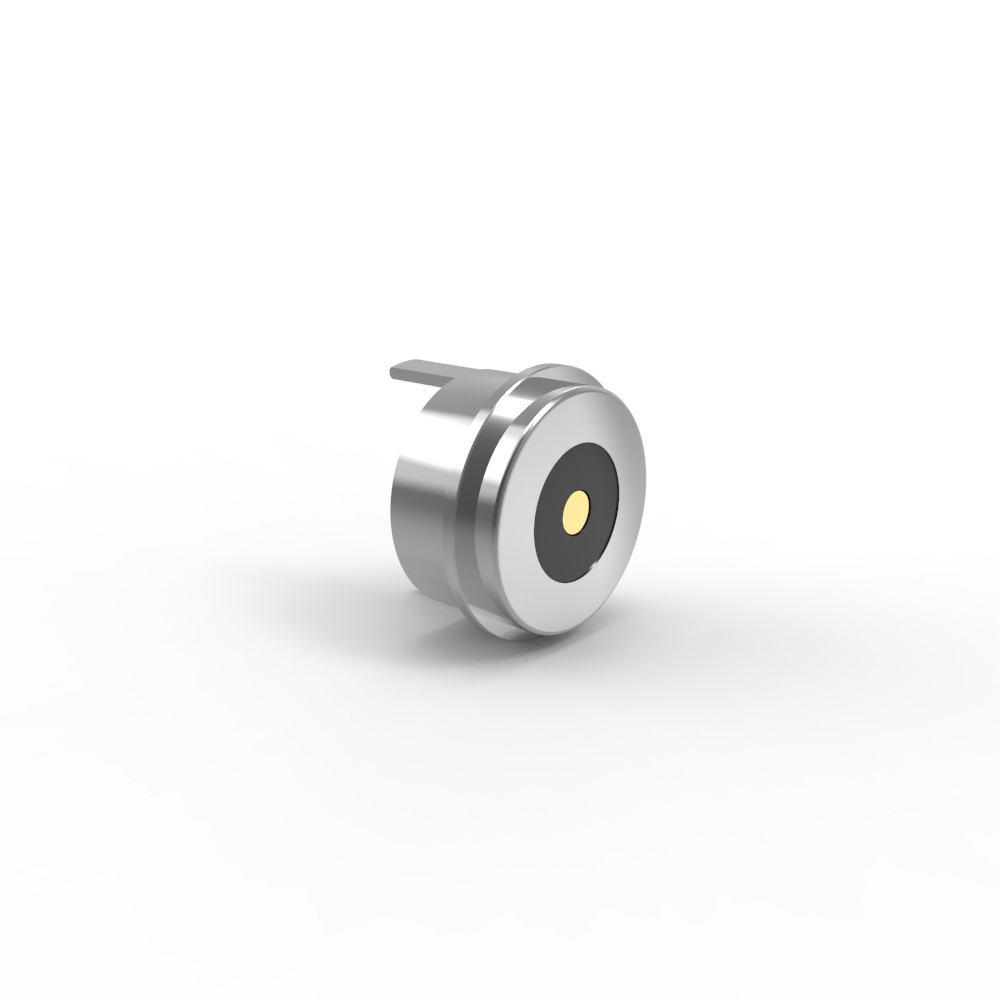

암컷 마그네틱 커넥터:

..재료:
PIN: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni ;
하우징: 블랙 HTN+30%GF UL94 V-0 ;
쉘1: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
...전기:
전압: 12 V.
전류: 5.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
ROHS 또는 REACH 규정 준수 제품.
염수 분무 시험: 48 H.

제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드에 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. 해당 PCB 보드의 전송 터미널을 추가할 수 있습니다.
4. 임베디드 가능한 금형의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

원형 2핀 마그네틱 케이블 커넥터 매개변수:

원형 2핀  케이블 커넥터 기술 도면

원형 2핀  암컷 마그네틱 커넥터 기술 도면

Recommended pcb 레이아웃

마그네틱 커넥터의 장점:

● 자동 흡착 연결 경험의 인간화된 디자인;

● 인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며 장치를 제거하기 쉽지 않습니다;

● 수명: 최대 100,000-200,000 사이클;

● 방수 디자인: 장치의 암컷 끝은 방진 및 방수 (IPX8)가 가능합니다.

● 빠른 충전 시간: 5A-10A 마그네틱 커넥터 디자인은 대전류 전송을 견딜 수 있습니다.

● 마그네틱 커넥터의 외관은 고객의  응용 장치 디자인에 따라 일치시킬 수 있습니다.

● 제품 단락 회로 방지 구조 설계 및 안전 장치;

● 고주파 신호 전송을 실현하여 기존 USB2.0 HDMI 1.3 기능 비디오 및 오디오 신호 전송을 대체할 수 있습니다.

제품 응용 분야:

1) PCB 보드;
2) 디지털 카메라/의료 제품/ 프린터 카트리지;
3) 골프 핸들/ 전기 자동차/ 전화 응용 분야;
4) 심장 제세동기/ 자동차 충전/ 공기 청정기;
5) LED 평판 조명/ LED 플래시 라이트/ 태블릿/ 노트북/ PC ;
6) 보조 배터리/ 디지털 제품/ 소형 가전 제품;
7) 충전 제품/ 신호 전송 제품 등
