다이아8.0MM 2Pin 남성 및 여성 포고 핀 2A 12V 케이블 커넥터와 함께 자기

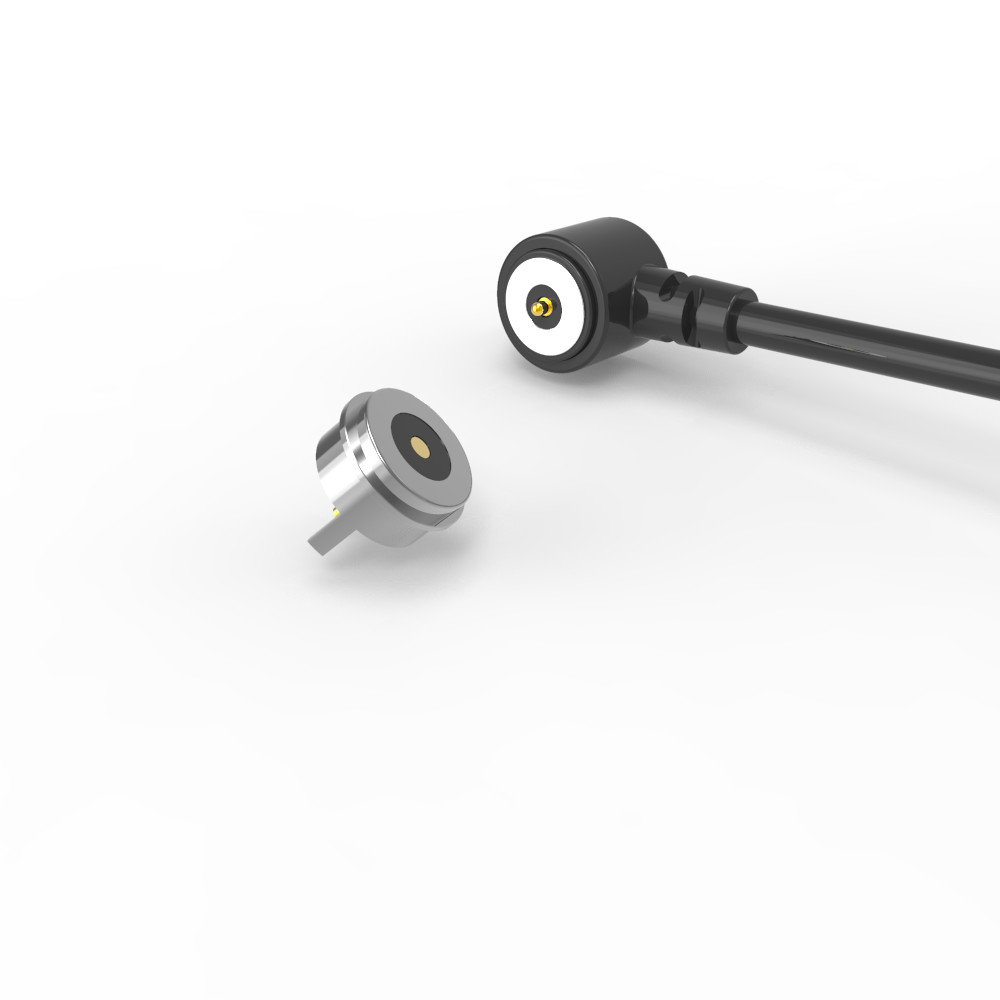

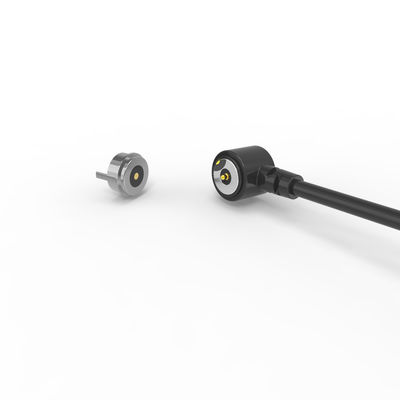

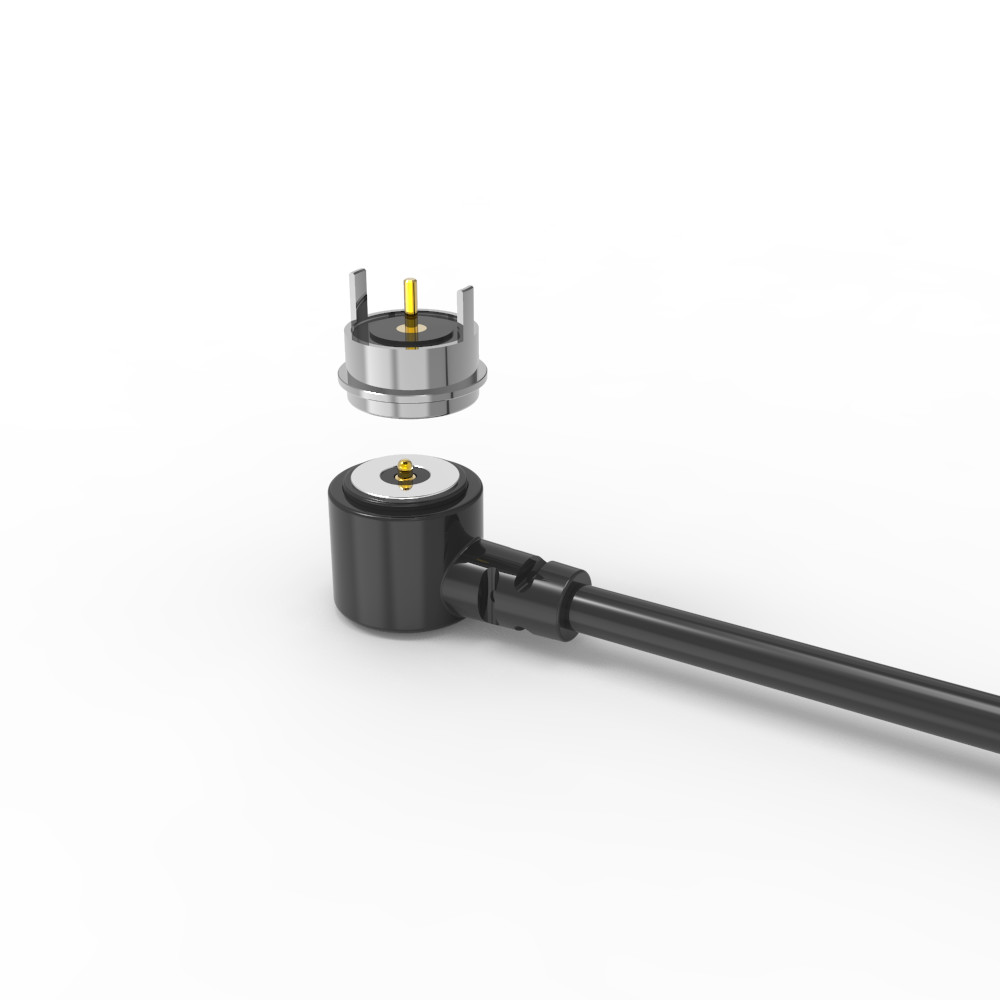

Dia.8.0MM 2핀 수컷 및 암컷  포고 핀 마그네틱, 2A 12V 케이블 커넥터 포함.

UPE의 마그네틱 커넥터 기능
핵심 전문 지식:

맞춤형 마그네틱 커넥터 설계 (포고 핀, 케이블 어셈블리, PCB 장착)

개념부터 대량 생산까지의 엔드 투 엔드 솔루션

고신뢰성 응용 분야 전문 (산업, 의료, 자동차, 소비 가전)

수컷 마그네틱 케이블 커넥터:

주요 구성 요소 및 재료:

1. 포고 핀 (전기 접점):

. 기본 재료: 황동.

 니켈 (Ni) - 자석에 대한 부식 방지 기능을 제공합니다. 플런저 (움직이는 팁) 및 배럴 (하우징)은 최소 5 마이크로 인치 (µ")의 금 (Au) 위에 60-100 마이크로 인치 (µ")의 니켈 (Ni). 이것은 우수한 내식성, 전도성 및 내구성을 제공합니다.

2. 하우징 (주요 플라스틱 바디):

 검정색 TPE (열가소성 엘라스토머). 30% 유리 섬유 (GF)로 강화된 검정색 HTN (고온 나일론)...

 UL94 V-0 (우수한 난연성, 자체 소화).3. 자석:

. 유형:

 2심 (2C).N52 (가장 강력한 일반적으로 사용 가능한 등급).. 도금:

 니켈 (Ni) - 자석에 대한 부식 방지 기능을 제공합니다.4. 케이블:

. 유형:

 2심 (2C).. 외경 (OD):

 3.0mm.. 도체:

 아마도 43 AWG (TC43) 가닥, 각각 0.08mm 직경 (유연성 제공).5. 와이어 자켓 및 커넥터 자켓:

. 재료:

 검정색 TPE (열가소성 엘라스토머).. 경도:

90A 쇼어 (유연성, 내구성 및 그립의 균형).기계적 사양:

1. 스프링 힘:

60g ±10g  (즉, 50g ~ 70g) 포고 핀이 1.0mm의 작동 스트로크로 압축될 때 측정됩니다.. 이것은 전기적 접촉을 위한 적당하고 신뢰할 수 있는 힘입니다.

2. 전체 스트로크: 1.20mm (포고 핀 플런저가 배럴로 압축될 수 있는 최대 거리).

3. 기계적 수명: 최소 10,000번의 결합 사이클 (연결/분리). 빈번한 사용에 적합한 견고한 설계를 나타냅니다.

전기적 사양:

1. 작동 전압: 12V DC.

2. 작동 전류: 2A (핀/쌍당).

3. 접촉 저항: 최대 50밀리옴 (mΩ) 지정된 조건에서 포고 핀 쌍당.

4. 테스트: 100% 단위는 개방 회로 및 단락 회로 테스트를 거쳐 기본적인 전기적 기능과 안전성을 보장합니다.

규정 준수 및 신뢰성:

1. 환경 규정 준수: RoHS (유해 물질 제한) 및 REACH (화학 물질의 등록, 평가, 승인 및 제한) 규정을 명시적으로 준수합니다. 대부분의 글로벌 시장에 필수적입니다.

2. 내식성 (염수 분무 시험): 표준 시험 방법 (예: ASTM B117)에 따라 48시간 노출. 이는 도금/재료에 대한 우수한 내식성을 나타내는 상당한 시험 기간이며, 까다로운 환경에 적합합니다.

암컷 마그네틱 커넥터:

..재료:
PIN: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni ;
하우징: 검정색 HTN+30%GF UL94 V-0 ;
Shel1: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
...전기:
전압: 12 V.
전류: 5.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
ROHS 또는 REACH 규정 준수 제품.
염수 분무 시험: 48 H.

제품 적용 설명 (다음으로 제한되지 않음):
1. 플러그인 용접 PCB 보드;
2. 와이어 용접 후 성형 및 캡슐화;
3. 해당 PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 삽입 가능한 금형의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

원형 2핀 마그네틱 케이블 커넥터 매개변수:

원형 2핀  케이블 커넥터 기술 도면

원형 2핀  암컷 마그네틱 커넥터 기술 도면

Recommended pcb 레이아웃

마그네틱 커넥터의 장점:

1. 손쉬운 사용자 경험

.자동 흡착: 간단한 "스냅" 동작으로 쉽게 연결됩니다. 정확한 정렬이 필요하지 않습니다.

.낙하 방지 안전: 장력 (예: 케이블에 걸려 넘어짐)에서 깨끗하게 분리되어 장치를 손상으로부터 보호합니다.

2. 뛰어난 내구성

.높은 사이클 수명: 100,000~200,000번의 연결/분리 사이클로 평가됩니다. 이는 표준 커넥터를 훨씬 초과합니다.

.강력한 설계: 강화된 구조는 물리적 스트레스와 빈번한 사용에 저항합니다.

3. 환경 탄력성

.IPX8 방수: 장치 측 (암컷) 포트는 침수를 견딥니다 (웨어러블, 의료 장비, 야외 장치에 이상적).

.방진: 밀폐된 설계로 입자 유입을 방지합니다.

4. 고성능 전력 공급

.고속 충전 지원: 5A~10A 전류를 처리하여 전력 소모가 많은 장치의 빠른 충전을 가능하게 합니다.

.낮은 저항: 최소한의 에너지 손실로 효율적인 고전류 전송을 위해 최적화되었습니다.

5. 설계 유연성

.맞춤형 미학: 호스트 장치 (예: 웨어러블, IoT 가젯)에 맞게 모양, 색상 및 브랜딩을 맞춤화합니다.

.폼 팩터 적응성: 초슬림 프로파일 또는 특수 인클로저를 위해 설계할 수 있습니다.

6. 향상된 안전

.단락 방지: 연결/정렬 불량 시 우발적인 단락에 대한 내장 보호 기능.

.안전한 극성: 물리적 설계로 잘못된 삽입을 방지합니다 (역극성 보호).

7. 고급 신호 기능

.고속 데이터: USB 2.0, HDMI 1.3, 오디오/비디오 신호를 지원하여 기능을 손상시키지 않고 기존 포트를 대체합니다.

.신호 무결성: 빈번한 분리에도 비디오/오디오에 대한 안정적인 전송을 유지합니다.

제품 적용:
